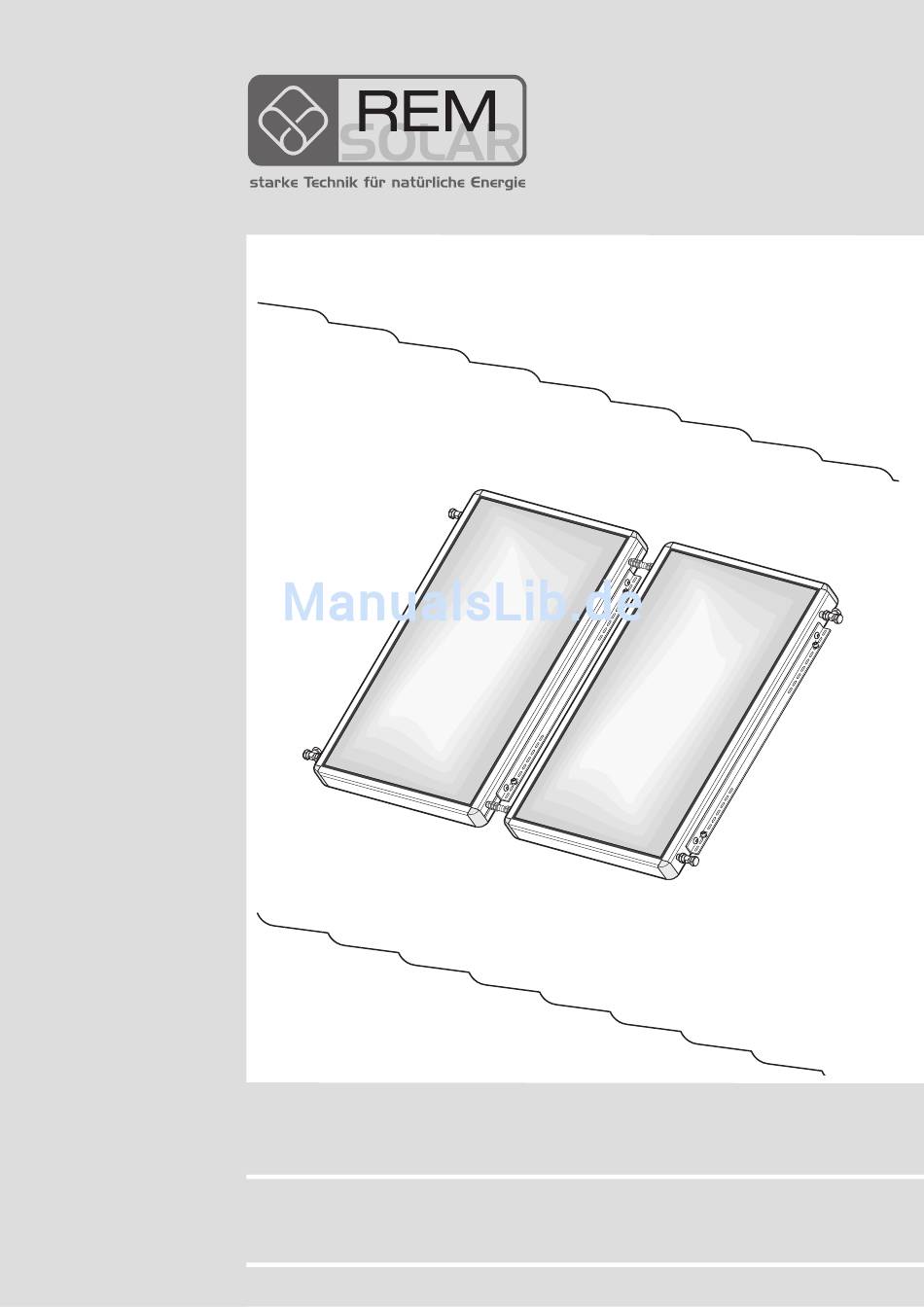

  • Seite 1 Solarthermie Montageanleitung Aufdach hochkant Flachkollektor RF 205s...

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Inhaltsverzeichnis Sehr geehrter Kunde, wir freuen uns, dass Sie sich für einen REM-Flachkollektor entschieden haben. Bitte lesen Sie vor der Montage diese Montageanleitung aufmerksam durch. Achten Sie bei Montagearbeiten bitte auf die Einhaltung der einschlägigen Vorschriften.

  • Seite 3: An Wen Sich Diese Montageanleitung Wendet

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Sicherheitshinweise / Werkzeuge und Hilfsmittel An wen sich diese Montageanleitung wendet Die Montageanleitung wurde für Fachleute geschrieben, die für das entsprechende Aufgabengebiet autorisiert sind (Installationshandwerk). Sie müssen die erforderlichen grundlegenden Fachkenntnisse besitzen und über die einschlägigen Unfallverhütungsmaßnahmen informiert sein.

  • Seite 4: Montage

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage - Allgemeine Hinweise 4. Montage 4.1 Allgemeine Hinweise zur Dachbefestigung der Kollektoren Bei einer notwendigen Zwischenlagerung vor Montagebeginn sind die Kollektoren trocken und vor der Sonne geschützt zu lagern. Bei senkrechtem Transport muss der Kollektor gegen Herausrutschen aus der Verpackung gesichert werden.

  • Seite 5: Kombinationsmöglichkeiten

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Kombinationsmöglichkeiten 4.3 Kombinationsmöglichkeiten In Bild 1 sind einige Kombinationsmöglich keiten aufgezeigt. Es können maximal 15 Kollektoren in Reihe zusammengeschlossen werden. Mehrere Grup pen sind parallel nach Tichelmann zu verbin- den. Werden Gruppen unterschiedlicher Größe zusammengeschlossen, ist ein temperaturbeständiges (bis mind.

  • Seite 6: Anordung Und Teile

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Anordung und Teile 4.4 Anordung und Teile 4.4.1 Schrägdachmontage Kollektorenanlage Montagefolge ab Seite 8. Folgen Sie von da an den Seitenangaben im entsprechenden Register. Anschluss-Set Verbindungs-Set Anschluss- Set für Wellrohre S.16 A) mit Sparrenanker...

  • Seite 7: Flachdachmontage

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Anordung und Teile 4.4.2 Flachdachmontage Montagefolge ab Seite 16. Folgen Sie von da an den Seitenangaben im entsprechenden Register. Die Flachdach-Freiaufstellungen werden im Winkel von 45° aufgeständert. Bei Kombination von einem oder mehreren Paketen, benötigen Sie zusätzlich einen Schienenverbinder, um die Montageschienen untereinander zu fixieren.

  • Seite 8: Arbeitsfolge Der Kollektormontage

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage 4.5 Arbeitsfolge der Kollektormontage 4.5.1 Schrägdachmontage Position von Kollektor(en) und Sparrenankern/Dachhaken/Stockschrauben/ Blechfalzklemmen anzeichnen. Mit Kreide die gewünschte Position der Kollektoren auf dem Dach anzeichnen. Abstand zwischen den Kollektoren 75 mm. S.16 Entsprechend Bild 1a die Position der...
  • Seite 9 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Montageschritt nur für Montage mit Sparrenanker Sparrenanker setzen S.16 Bild 2a • Sparren auf Tragfähigkeit prüfen. Sparrenanker nach den Bezugspunkten ausrichten und auf die Sparren schrauben. • Der Stiel des Sparrenankers muss immer mit einem Wellental des Dachziegels zusammenfal- len. Falls dies nicht der Fall ist, kann der Stiel des Sparrenankers in eines der beiden äußeren Langlöcher positioniert werden, so dass er wieder mit einem ‘Wellental zusammenfällt.
  • Seite 10 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Sparrenanker festschrauben S.16 Bild 4a - Sparrenanker direkt auf Sparrenanschrauben Dach wieder vollständig eindecken Bild 5...
  • Seite 11 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Schienen vorbereiten Je nach Anzahl der Kollektoren sind die Montageschienen ein- oder mehrteilig. Die mehrteiligen Montage schienen sind so zu verbinden wie in Bild 7 darge- stellt. Die Länge der beiden verbunde- nen Schienen entspricht in etwa der Gesamt breite des Kollektorfeldes. Die Montageschienen laufen dann S.16...
  • Seite 12 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Querschienen montieren Dachhaken/ Sparrenanker S.16 Blechfalzklemme Stockschrauben Bild 7 Linke und rechte Seitenschiene am Kollektor festschrauben An der langen Kollektorseite sind im Rahmen jeweils 2 Gewindehülsen integriert. Winkelprofil an diese Gewindehülsen anschrauben. Bild 8...
  • Seite 13 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Nutensteine in die obere und untere Querschiene vormontieren An einer Seite beginnend die Nutensteine mittels einer Drehbewegung in die Montageschienen einsetzen S.16 Bild 9 Ersten Kollektor aufsetzen und festschrauben Kollektor aufsetzen und an den vormontierten Nutensteinen mit entsprechenden Schrauben auf der Montageschiene befestigen.
  • Seite 14 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Verbindungsset vormontieren Die Teile des Verbindungssets auf Kollektor 1 anbringen. S.16 Bild 11 Zweiten Kollektor aufsetzen und befestigen Kollektor aufsetzen und mittels 4 Nutensteinen und entsprechenden Schrauben auf der Montageschiene vor Absturz sichern. Noch nicht ganz festziehen.
  • Seite 15 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Zweiten Kollektor positionieren, verbinden und festschrauben Zweiten Kollektor an den ersten Kollektor heranschieben. Der Kollektor muss dabei in die vormontierten Verbindungssets geschoben werden. Nach erfolgter Ausrichtung und Verbindung Schrauben festziehen S.16 Bild 13...
  • Seite 16 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage 4.5.2 Flachdachmontage ca. 200 mm Position von Kollektor(en) und Befestigungswinkeln anzeichnen. Die Befestigungsgrundlage hat bauseits zu erfolgen. Entsprechend Bild 1 die Position der Befestigungswinkel anzeichnen. S.16 Bild 1 Befestigungswinkel montieren. Bild 2 Schienen vorbereiten - Je nach Anzahl der Kollektoren sind die Montageschienen ein- oder mehrteilig.
  • Seite 17 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Montageschienen montieren S.16 Bild 4 Obere und untere Einhängeprofile am Kollektor festschrauben Bild 5 Hammerkopfschraube in die obere Querschiene vormontieren Bild 6 Pro Kollektor 2 Hammerkopfschrauben in die obere Querschiene einschieben und positionieren Nutensteine in die obere und untere Querschiene vormontieren...
  • Seite 18 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Ersten Kollektor aufsetzen und festschrauben Kollektor aufsetzen und an den vormontierten Nutensteinen mit entsprechenden Schrauben auf der Montageschiene befestigen. S.16 Bild 8 Verbindungsset vormontieren Die Teile des Verbindungssets auf Kollektor 1 anbringen. Bild 9...
  • Seite 19 Montageanleitung Aufdachmontage Flachkollektor RF 205s Montage Nächsten Kollektor aufsetzen Nächsten Kollektor aufsetzen und mittels 4 Nutensteinen und entsprechenden Schrauben auf der Montageschiene vor Absturz sichern. Noch nicht ganz festziehen. S.16 Bild 10 Zweiten Kollektor positionieren, verbinden und festschrauben Zweiten Kollektor an den ersten Kollektor heranschieben.

  • Seite 20: Positionierung Des Fühlers

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Fühler / Solarkreisverrohrung 4.6 Positionierung des Fühlers Bei Reihenmontage muß der Fühler immer in den letzten Kollektor in Flußrichtung (der Kollektor, bei dem der warme Vorlauf zum Speicher geht) eingesetzt werden. Es ist darauf zu achten, dass der Kollektor mit dem Fühler nicht beschattet wird.

  • Seite 21: Anschluss- Und Verbinderset

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Anschluss- und Verbinderset Montagehinweise für das Anschluss- und Verbindungs-Set mit Schneidring für Kupferrohre mit einer Wandstärke von 1 mm. Die Schneidringverschraubungen sind für Kupferrohre nach DIN EN 1057 oder DIN 1754 geeignet. Um eine schnelle und sichere Verbindung zu erhalten, sind folgende einfache Regeln zu beachten: Schneiden Sie das Rohr, rechtwinklig zu seiner Achse, mit Hilfe eines rotierenden Rohrschneiders in der gewünschten Länge ab.

  • Seite 22: Hinweise Zur Installation

    Für Abdichtung in Lüftungsplatte sorgen. Bild 13 Übersichtstabelle für Volumenströme in Abhängigkeit der Größe des Kollektorfeldes: RF 205s im Solar-System mit bivalentem Speicher: Anzahle der Kollektoren Durchfluss (l/min) 5. Elektroinstallation, Potentialausgleich und Blitzschutz Zum allgemeinen elektrischen Berührungsschutz: Die Solarver rohrung (Vor- und Rücklauf) auf kurzem Wege mit Gebäude-Potentialausgleich verbin- den.

  • Seite 23: Betriebshinweise

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Betriebshinweise / Rücknahme / Häufigste Fehlerquellen 6. Betriebshinweise Durch Kollektorüberhitzung (z.B. Stillstandsbetrieb) kann anlagenbedingt über das Überdruckventil Solarflüssigkeit austreten. Nicht in die Kanalisation leiten, sondern auffangen und wieder der Anlage zuführen. Dazu eine Druckpumpe verwenden, die am Füll- und Entleerhahn mit dem Schlauchanschlussstutzen montiert wird.

  • Seite 24: Abnahmeprotokoll

    Montageanleitung Aufdachmontage Flachkollektor RF 205s Abnahmeprotokoll 9. Abnahmeprotokoll Datum: Bauvorhaben: Adresse: ausführende Firma: Monteur: Solaranlage Ausführung (Stück): RF 205 Herstellernummer der Kollektoren: Montageart: Aufdach Freiaufstellung Ausrichtung Kollektoren: Himmelsrichtung: Süd Südwest Südost West Dachneigung: (°) Kollektoren werden beschattet (%): ja nein Speichertyp/Fabrikat: Inhalt (l:) Wärmetauschergröße m²...
  • Seite 25 Montageanleitung Aufdachmontage Flachkollektor RF 205s Abnahmeprotokoll Abnahmeprotokoll – Blatt 2 – Korrosionsschutzanode im Speicher eingebaut ja nein Magnesiumanode Fremdstrom-Daueranode Fremdstrom-Daueranode angeschlossen und überprüft Brauchwassermischer eingebaut ja nein Speicher trinkwasserseitig gefüllt und entlüftet ja nein Absperrvorrichtung am Speicher geöffnet ja nein Sicherheitsventil trinkwasserseitig eingebaut Abblasleitung vom Sicherheitsventil an Ablauftrichter montiert Solarkreis bei kalter Anlage mit 10 bar abgedrückt ja nein Leckkontrolle von Verschraubungen und Lötstellen...
  • Seite 26 Montageanleitung Aufdachmontage Flachkollektor RF 205s...
  • Seite 27 Montageanleitung Aufdachmontage Flachkollektor RF 205s...
  • Seite 28 Montageanleitung Aufdachmontage Flachkollektor RF 205s +49 (0) 8781/ 201400 Regenerative Energie- und Montagesysteme GmbH Tel.: Benzstr. 2 +49 (0) 8781/ 2014024 Fax: 84056 Rottenburg e-mail: info@rem-gmbh.com...
