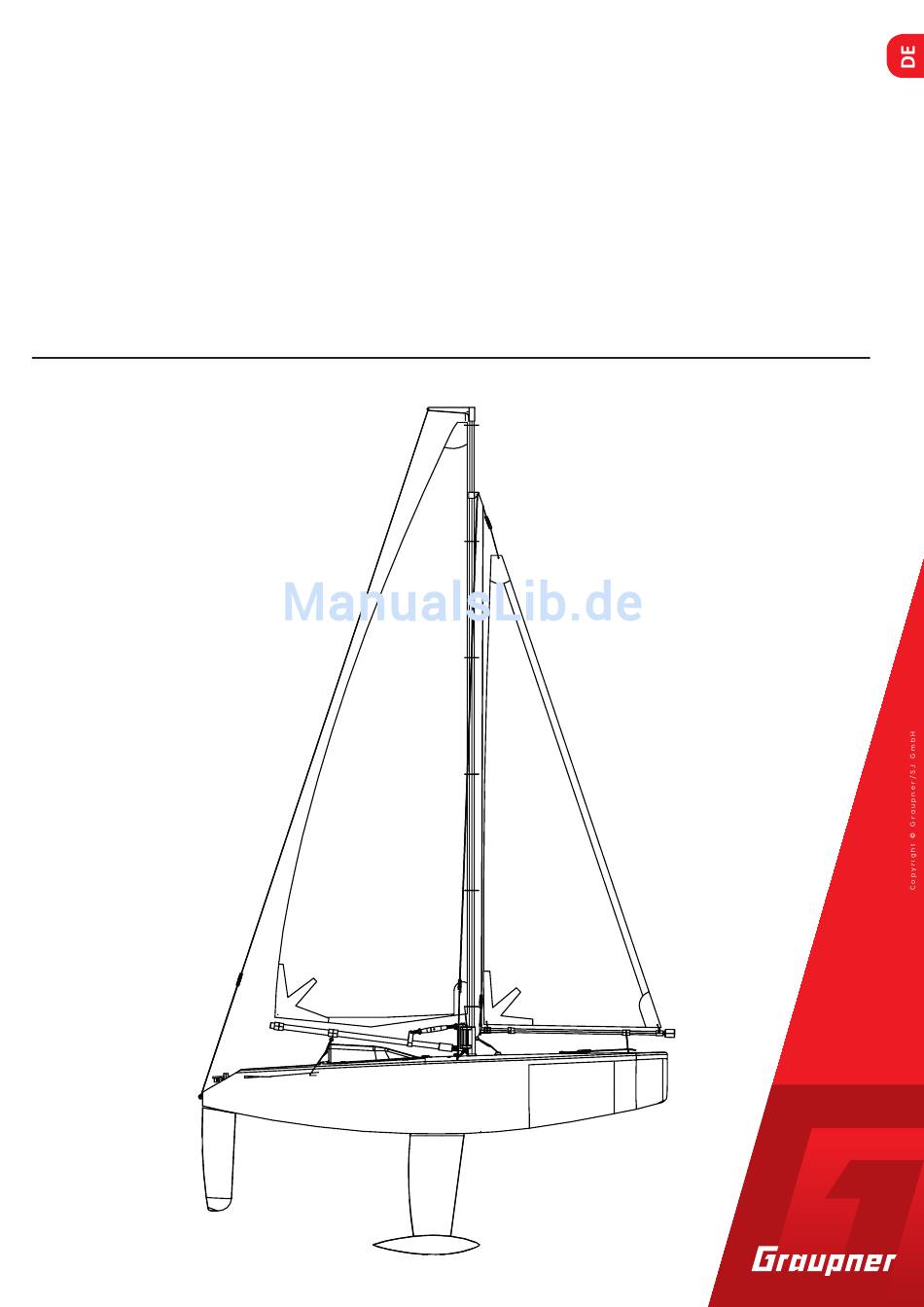

- Seite 1 Anleitung Racing Micro Magic Version 2017 RC-Segelboot No. 2014.V2 / 2014.CV2...
- Seite 2 2 / 28 2014.V2_MP_V7...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................5 Servicestellen ................5 Bestimmungsgemäße Verwendung ........6 Lieferumfang ................6 Benötigtes Zubehör ..............6 Technische Daten ..............7 Merkmale ................. 7 Symbolbeschreibung ..............8 Sicherheitshinweise ..............8 Hinweise zum Umweltschutz ........... 9 Wartung und Pflege ..............9 Garantiebedingungen .............. - Seite 4 4 / 28 2014.V2_MP_V7...
-
Seite 5: Einführung
Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb die Anleitung zum Nachlesen auf und geben Sie sie bei Weitergabe des Produkts an Dritte mit. Servicestellen Graupner-Zentralservice Servicehotline Graupner/SJ GmbH (+49) (0)7021/722-130 Henriettenstraße 96 Montag - Donnerstag: D-73230 Kirchheim/Teck 9:15 -16:00 Uhr... -
Seite 6: Bestimmungsgemäße Verwendung
Verwendung wird keine Garantie oder Haftung übernommen. Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie die Racing Micro Magic einsetzen. Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtlicher Produkte; Änderungen des Lieferumfangs in Form, Technik und Aus- stattung müssen wir uns deshalb vorbehalten. Zielgruppe Das Produkt ist kein Spielzeug. -
Seite 7: Technische Daten
Klemmwinkel 4 und 6 mm 2418 Rollenblock 2419 Mastbeschlagteile 2114.5R Icarex Segelsatz Rot 2114.5G Icarex Segelsatz Gelb Weiteres interessantes, aktuelles Zubehör, fin- den Sie unter Zubehör bei dem jeweiligen Arti- kel auf unserer Homepage im Onlineshop: www.graupner. de 7 / 28 2014.V2_MP_V7... -
Seite 8: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die mit diesem Warnpiktogramm gekennzeich- neten Informationen. Insbesondere diejenigen, welche zusätzlich durch VORSICHT oder WARNUNG gekennzeichnet sind. Das Sig- nalwort WARNUNG weist Sie auf mögliche, schwere Verletzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. Hinweis warnt Sie vor möglichen Fehlfunktionen. -
Seite 9: Hinweise Zum Umweltschutz
Bei Einsatz in Meerwasser sollte dies Monatlich durchgeführt wer- den. Garantiebedingungen Die Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. -
Seite 10: Teileübersicht
Teileübersicht ABS Platte 2mm ABS Platte 1mm Hinweis: Das RC Einbauset liegt in ABS und alter- nativ auch in Holz bei. (Teil 11) Beim ABS Teil ist nur ein Servo für das Hauptse- gel vorgesehen. (MM International) Beim Holzteil kann zusätzlich ein Servo für die Verstellung vom Vorsegel eingebaut werden. - Seite 11 V2A 1,5 x 21 mm MS 8 x 10 mm MS 4 x 34 mm M2x8 M3 Servo M1 Servo/RC 66 M3 M2 Stoppmutter M2x10 CFK 6 x 205 mm CFK 4 x 204 mm CFK 3 x 68 mm V2A 1,5 x 143 mm V2A 1 x 130 mm ABS 2 x 8 mm...
-
Seite 12: Montage Micro Magic
Montage Micro Magic 1. 2. 12 / 28 2014.V2_MP_V7... - Seite 13 33 mm Hinweis: Die Teile 6 und 7 sind als Holzteile und als ABS-Teile vorhan- den. 13 / 28 2014.V2_MP_V7...
- Seite 14 2x M1 10mm 3 mm 3 mm 14 / 28 2014.V2_MP_V7...
- Seite 15 Hinweis: Das Loch mit 4mm für den Ruderkoker 25 mm von der Hin- terkante Heck aus bohren. Hinweis: Verkleben Sie das Deck mit dem Rumpf. Kontrollieren Sie vorher, ob die beiden Teile problemlos zusammenpassen, sonst müssen sie angepasst werden. Den Heckbereich auslassen. Halten Sie während der Trockenzeit den Rumpf mit Klebeband oder Gum- mis zusammen.
- Seite 16 Hinweis: Das Loch mit 4mm für den Ruderkoker anhand 1:1 Plan anzeichnen und mittig bohren. Montage Ruderanlenkung. Es gibt zwei Möglichkeiten der Ausführung: Seil Anlenkung Starre Anlenkung 16 / 28 2014.V2_MP_V7...
- Seite 17 Hinweis: Es darf nur ein kleiner Spalt zwischen Ruder und Rumpfo- berfläche verbleiben. Evtl. müssen Sie die Oberkante des Ruder- blatts an den Rumpf anpassen, wenn der Spalt nicht gleichmäßig ist. 17 / 28 2014.V2_MP_V7...
- Seite 18 Kombinationen der Kielposition: Schwacher Wind:D Mittlerer Wind:B/C Starker Wind:A 18 / 28 2014.V2_MP_V7...
- Seite 19 19 / 28 2014.V2_MP_V7...
- Seite 20 20 / 28 2014.V2_MP_V7...
- Seite 21 Hinweis: Sie können die Mastringe mit Sekundenkleber oder durch verlöten gegen das Öffnen sichern. ACHTUNG: Hitzeentwicklung auf das Segel- material ! 21 / 28 2014.V2_MP_V7...
- Seite 22 22 / 28 2014.V2_MP_V7...
- Seite 23 23 / 28 2014.V2_MP_V7...
- Seite 24 Zur Montage benötigen Sie einen 3 mm Steckschlüssel. Hinweis, Achtung Für den Wettbewerbseinsatz muss der Kiel auf eine Länge von 135 mm gekürzt werden. Unterkante Rumpfboden bis Unterkante Kiel an der tiefsten Stelle 135mm 24 / 28 2014.V2_MP_V7...
- Seite 25 Pos. Benennung Anzahl Material Stützbrett, vorderes Sperrholz Stützbrett, hinteres Sperrholz Seitenteil Sperrholz Kielmasttasche Verstärkung, Mastlager ABS / Sperrholz Servobrett Lagerplatte ABS / Sperrholz Rumpf Bugverstärkung Sperrholz Ruderkokerverstärkung Sperrholz Servobrett Sperrholz Verstärkung, Segelverstellservo Sperrholz Verstärkung, Focktrimmservo Sperrholz Deck Plichtspant Sperrholz Ruderservobrett Sperrholz Verstärkung, Ruderservo, groß...
- Seite 26 Pos. Benennung Anzahl Material Befestigungsstift Stahl Kielgewichtsverkleidungen Haltemutter Ms, vernickelt Dichtung Gummischnur Haube Mast CFK-Rohr Masthülse CFK-Rohr Großbaumlager Kunststoff Mastplatte Kunststoff Großbaumdrehlager Kunststoff Drehachse Kunststoff Großbaumhülse Kunststoff Großbaum CFK-Rohr Niederdrücker Aluminium Klemmmutter Ms., vernickelt Klemmwinkel, groß Kunststoff Klemmwinkel klein Kunststoff Fixierschraube Edelstahl Stopmutter...
- Seite 27 Pos. Benennung Anzahl Material Akkuhalter mit Klettband Kunststoff Klemmringe groß Silikon Öse Stahl verzinkt Anlenklager Messing verchromt Madenschraube Stahl verzinkt Unterlagscheibe Stahl verzinkt Stellring Messing verchromt M3 Inbusschraube Edelstahl Klemmringe klein Silikon Drahtklammern Federstahl ABS Rohr Kunststoff Klemmring, klein Kunststoff 27 / 28 2014.V2_MP_V7...
