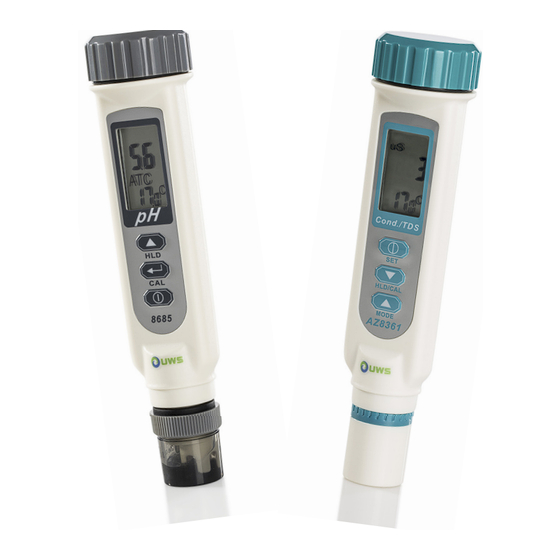

- Seite 1 Ihr Partner für die Heizwasseraufbereitung Bedienungsanleitung Messset „Profi“...
-
Seite 2: Inhaltsverzeichnis
5.3 Grundeinstellung Messgerät (P3.0) Seite 7 5.4 Kalibrierungsinformation (P4.0) Seite 8 6. Messbereich wählen Seite 8 7. Kalibrierung Seite 8 8. Fehlerdiagnose Seite 10 9. Pflegehinweise Seite 12 10. Technische Daten Seite 12 UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... - Seite 3 Bei enthärtetem Wasser sind die Härtetropfen zu verwenden. Nur durch eine regelmäßige Kalibrierung kann ein richtiges Messergebnis gewähr- leistet werden. Die Sonden sind empfindlich und sollten entsprechend behandelt werden. Nach Ge- brauch kurz mit VE-Wasser abspülen. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung...
-
Seite 4: Display-Erläuterung
ƒ 3. Bedienung Entf ernen Sie die untere Abdeckung (Bild 1). Es ist normal, wenn Elektrode weiße Kristalle auf der Abdeckkappe oder auf der Elektrode vor- handen sind. Abdeckkappe Bild 1 UWS Technologie - Ihr Partner für die Heizwasseraufb ereitung... - Seite 5 Drücken Sie „Ф SET“, um das Messgerät auszuschalten. Elektrodenpflege: Stellen Sie sicher, dass die Elektroden sauber sind. siehe Genauigkeit & Luftblasen: Die Luftblasen kön- nen sich zwischen Elektrode und Messgerät bil- den. Sie beeinträchtigen die Genauigkeit. Bild 5 UWS Technologie - Ihr Partner für die Heizwasseraufbereitung...
-
Seite 6: Automatische Abschaltung
P1.0. zurück, in- dem Sie mind. 3 Sek. „SET“ drücken. Um in den Messmodus zu- ƒ rückzukehren, drücken Sie länger als 3 Sek. „SET“ wäh- rend Sie sich in P1.0. befinden. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 7: Temperaturnormalisierung (P1.2)
Drücken Sie kurz „SET“, um die Einstellung zu be- ƒ stätigen sowie in P3.0 zurückzukehren. Oder drücken Sie länger als 3 Sek. „SET“, um in ƒ P3.0 zurückzukehren, ohne den P3.1-Wert zu spei- chern. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 8: Kalibrierungsinformation (P4.0)
„Mode“ weitere 3 Sek. gedrückt. 7. Kalibrierung Kalibrierflüssigkeit Nutzen Sie die beigelegte „1413 µS“ Lösung für die Kalibrierung. Verwenden Sie die Kalibrierungslösung nur einmal. Verunreinigung/Fremdkörper in der Lösung werden die Kalibrierung und die Genauigkeit beeinträchtigen. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... - Seite 9 „Pflegehinweise Punkt 9“). Sollte nach diesen Maßnahmen „CAL“ immer noch nicht stabil sein, ist die Elektrode vermutlich defekt. Anmerkungen Um den Leitfähigkeitskalibrierungsmodus zu verlassen ohne die Kalibrierung zu spei- chern, drücken Sie länger als 3 Sek. „Ф SET“ (in Schritt 8). UWS Technologie - Ihr Partner für die Heizwasseraufbereitung...
-
Seite 10: Fehlerdiagnose
Luftblasen haften an der Elektrode Luftblasen haften schnell zwischen der Elektrode und dem Messgerät. Falls dies so ist, ermittelt es sehr ungenaue und schlechte Ergebnisse. Um die Luftblasen zu reduzieren, schütteln Sie die Elektrode leicht. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... - Seite 11 Geben Sie das Messgerät für 5 Minu- Temperatur ist höher als die Anzei- ten in Raumtemperatur. Wenn E03 gengrenze oder Temperaturkreislauf immer noch erscheint, senden Sie ist beschädigt. das Messgerät zur Reparatur. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung...
-
Seite 12: Pflegehinweise
0.4 - 1.00 Temperaturkoeffizient 0 - 4.0 % / °C Temperaturnormalisierung 20 °C oder 25 °C Betriebstemperatur 0 °C - 50 °C (32 °F - 122 °F) Batterie Lebensdauer > 80 Stunden dauerhafte Nutzung UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 13: Display-Erläuterung
Schalten Sie das Messgerät aus, indem Sie „SET“ drücken. Wenn Sie die Messung beendet haben, säubern Sie die Elektrode (kurz abspülen), stecken Sie die Abdeckkappe auf und bewahren Sie Bild 3 das Messgerät bei 0 - 50 °C auf. UWS Technologie - Ihr Partner für die Heizwasseraufb ereitung... -
Seite 14: Automatische Abschaltung
„En“ eine Sekunde im Display, dann folgt der Wechsel in den normalen Status. In diesem Fall wiederholen Sie die Kalibrierung. Sollte wieder lediglich „En“ (Bild 8) angezeigt werden, ist die Elektrode vermutlich defekt. Bild 8 Nach erfolgreicher Kalibrierung spülen Sie die Messsonde ab. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 15: Fehlerdiagnose
Bewahren Sie die Elektrode für ca. 1 Stunde in der Aufbewahrungslösung auf. • Spülen Sie die Elektrode gründlich mit demineralisiertem Wasser ab, bevor Sie mit den Messungen beginnen. • Wiederholen Sie den Reinigungsvorgang, falls notwendig. UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 16: Technische Daten
Einheiten °C / °F umschaltbar • Selbstkalibrierung • Größe (mm) 165 (L) x 35 (H) x 32 (T) Betriebstemperatur 0 °C - 50 °C (32 °F - 122 °F) Batterie Lebensdauer > 80 Stunden dauerhafte Nutzung UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 17: Kalibrierhinweise
500 ml Flasche Art.-Nr: 100030-25 Aufbewahrungslösung 230 ml Flasche Art.-Nr.: 100145 für pH-Messgerät 500 ml Flasche Art.-Nr.: 100135 Reinigungslösung 230 ml Flasche Art.-Nr.: 100146 500 ml Flasche Art.-Nr.: 100136 Fragen Sie Ihren Stützpunkthandel UWS Technologie - Ihr Partner für die Heizwasseraufbereitung... -
Seite 20: Ihr Ansprechpartner
UWS Technologie • Dipl.-Ing. H.-G. Breitmoser Sudetenstraße 6 • D - 91610 Insingen Tel.: +49 (0) 98 69 . 91 91 0 - 0 • www.heaty.de Für die Richti gkeit von technischen Angaben übernimmt UWS Technologie keine Gewähr. Eine Haft ung bleibt ausgeschlossen. Stand: 06/2017...
