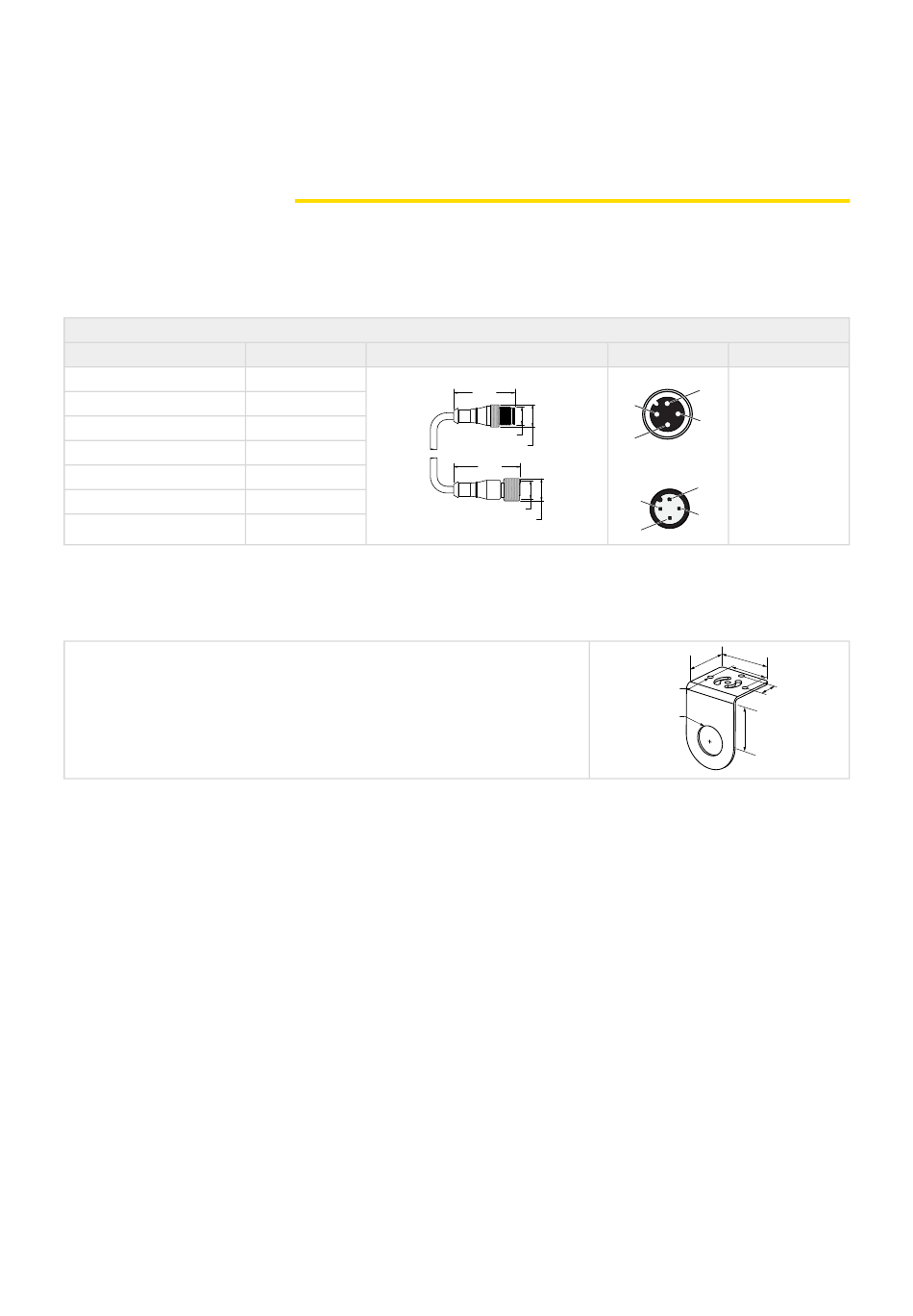

Kapitel 5
Anschlussleitungen
4-polige A-Code-Anschlussleitungen – beidseitig vorkonfektioniert (M12-Buchse an M12-Stecker)
Ausführung
BC-M12F4-M12M4-22-1
BC-M12F4-M12M4-22-2
BC-M12F4-M12M4-22-3
BC-M12F4-M12M4-22-4
BC-M12F4-M12M4-22-5
BC-M12F4-M12M4-22-10
BC-M12F4-M12M4-22-15
Montagewinkel
LMB36RA
• Rechtwinklige Montage der LED-Anzeige
• 36 mm Montagebohrung
• Edelstahl
13-Okt.-25
Zubehör
Länge
1 m (3,28 ft)
2 m (6,56 ft)
3 m (9,84 ft)
4 m (13,12 ft)
5 m (16,4 ft)
10 m (30,81 ft)
15 m (49,2 ft)
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
Abmessungen (mm)
40 Typ.
[1.58"]
M12 x 1
ø 14.5 [0.57"]
44 Typ.
[1.73"]
M12 x 1
ø 14.5 [0.57"]
Steckerbelegungen
Buchse
2
1
3
4
1 = Braun
2 = Weiß
3 = Blau
Stecker
4 = Schwarz
1
2
4
3
70
65
50.8
4 X Ø6.5
25.4
Ø36.5
62.5
