Montageanleitung | PROFINESS Syncro (First-System)
1

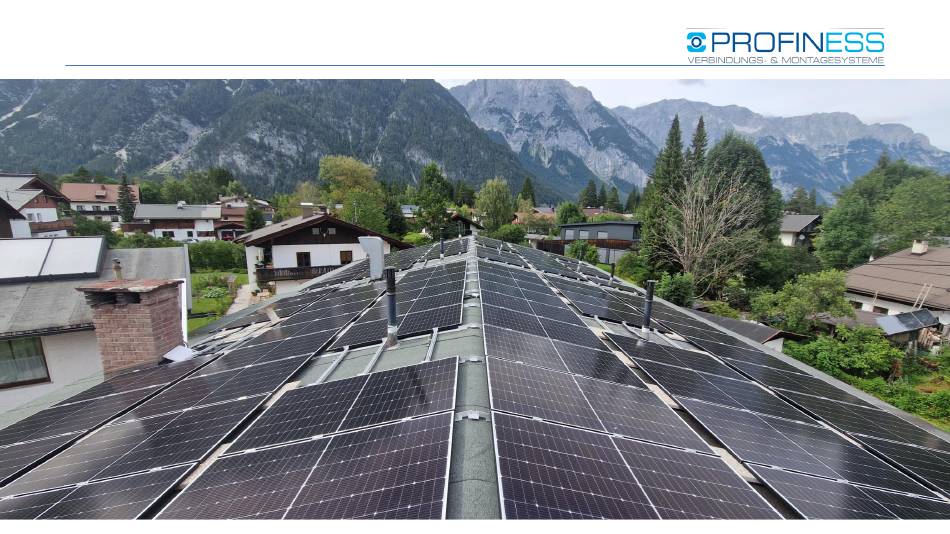

Im Bild: Sonderlösung mit 3 Schienenreihen
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Profiness Syncro

  • Seite 1 Montageanleitung | PROFINESS Syncro (First-System) Im Bild: Sonderlösung mit 3 Schienenreihen...

  • Seite 2: Einleitung

    Dachbeschwerungssystem ohne Durchdringung der Dachhaut. Bitte lesen Sie die Montagehinweise vor der Installation sorgfältig. Prüfen Sie stets, ob online (www.profiness.de – Downloads) eine neuere Version dieser Montageanleitung verfügbar ist. Sofern Sie zu Ihrem Projekt eine Projektplanung inkl. Projektstatik erhalten haben, sind diese Montagehinweise zwingend einzuhalten.

  • Seite 3: Inhaltsverzeichnis

    PROFINESS Syncro| Inhaltsverzeichnis Einleitung: Benötigte Komponenten: Örtliche Voraussetzungen Benötigtes Werkzeug: Anzugsmomente: Das PV Modul: Systemüberblick: Montage der Unterschiene: Montage der Oberschiene: Thermische Trennung: Montage Firstverbinder: 17-18 Montage der Ballastaufnahmen: 19 Montage der Modulklemme: 20-23 Erdung/Potentialausgleich: Normen und Richtlinien: 25-27 Kontakte:...

  • Seite 4: Benötigte Komponenten

    Oberschiene (B) Spannweite bis zu 2,40 Meter | ALU (Legierung 6063 T66) (Art. Nr. 9664 Profiness15o) Flat Syncro Firstverbinder | Mittelstück 8cm, Teil links und rechts 20cm | gesägt und 3 x Firstverbinder (C) gelocht (z.B. Art. Nr. P3006-Firstverbinder8#T, 20R#T, 20L#T) Roof Trapez Ballastfuß| Länge 0,4m Höhe 13mm | Zur Aufnahme des Ballasts | ALU (Legierung...
  • Seite 5 PROFINESS Syncro|Benötigte Komponenten Bauteil Beschreibung Connect Basic Einschubverbinder | Montageschienen PROFINESS1, 1o, 2 und 15o |ALU Einschubverbinder (G) (Art. Nr. 9751-Profiness18#T) Connect Basic Fassadenbauschrauben/Bohrschrauben |5,5x38mm | 4-12mm Bohrleistung für Bohrschraube (H) Blechkonstruktion, mit Dichtung, Sechskantkopf und Bauzulassung (Art. Nr. 9196-2-5,5x38#T) Connect Basic Schloßschrauben / Flachrundschrauben | M8x25mm | mit...
  • Seite 6 PROFINESS Syncro|Benötigte Komponenten Bauteil Beschreibung Connect Basic/Quick Endklemmen (in blank oder schwarz) können vormontiert als KlickFix- Endklemme (ggf. KlickFix- Schnellbauklemme, oder einzeln mit Nutenstein und Innensechskantschraube verwenden Schnellbauklemme) (M) werden und werden als Abschlussklemme einer Modulreihe befestigt. (Art. Nr. 9742-Profiness4 oder 5) Connect Basic/Quick Mittelklemmen (in blank oder schwarz) können vormontiert als KlickFix-...
  • Seite 7 (Art. Nr. 9664-Clip[…]) Connect Grid Erdungsklemme | Dehn UNI-Erdungsklemme NIRO | für Rd 8-10 mm und Leiter 4- 50 mm² | mit Hammerkopfschraube M8x25 und Mutter, zum Einschieben in die Profiness-M8- Erdungsklemme Spuren | Edelstahl A2. Ermöglichen einen Potentialausgleich von Schienen, bzw. Modulen mit einer Anbindung Erdungskabel oder Alurunddraht (Art.

  • Seite 8: Örtliche Voraussetzungen

    PROFINESS Syncro|Voraussetzungen • Zwei gegenüberliegende Dachseiten mit ausreichend Platz zur Installation des Systems auf beiden Seiten. • Beide Seiten können über den Dachfirst verbunden werden (Firstpfannen oder Aufbauten können dies ggf verhindern). Alternativ gibt es die Möglichkeit das System am First oder an Sekuranten zu befestigen.

  • Seite 9: Benötigtes Werkzeug

    PROFINESS Syncro|Benötigtes Werkzeug und Hilfsmittel Hilfsmittel • Marker/ Kreide • Richtschnur/ Schlagschnur • Zollstock und Maßband • Akkuschrauber, Drehmomentschlüssel 2-40 Nm • Ggfs. Metallsäge, Feile und Flex für Metallbearbeitung • Ratschenkasten bzw. Schlüsselsatz (8,10,13,15,17, 18 mm) • Zylinder / Innensechskant 6 mm für DIN 912 M8 und TX 25/40 Werkzeugart- und Ausführung...

  • Seite 10: Anzugsmomente

    PROFINESS Roof für Ziegeldächer: Verschraubung im Detail Anzugsmomente − Connect Basic Klemmen mit Nutenstein: 12-14 Nm − Connect Quick Klick Fix Klemmen: 8-10 Nm − M8 Verschraubung (außer Klemmen): 16 Nm − Bohrschrauben 9196 = max. 5Nm, max. 1.400 U/Min...

  • Seite 11: Das Pv Modul

    PROFINESS Syncro|Das PV-Modul Überblick über die Bauweise von gängigen PV Modulen und in der Montageanleitung angegeben Maßen und Begriffen. Zulässiger Klemmbereich durch den Hersteller definiert: hier verlaufen die Profile bzw. sitzen hier die Modulklemmen, wenn an der langen Seite geklemmt wird.

  • Seite 12: Systemüberblick

    PROFINESS Syncro| Systemüberblick Verschrauben Sie den vormontierten Verbinden und Verlegen Sie zunächst First-Verbinder (C) aus Punkt 3 mit den die Unterschiene A (Trapezschiene mit ausgelegten Unterschienen (A) aus 13mm Höhe und unten angenieteten Punkt 1 Regupol Pads) Montieren Sie nun die Oberschiene B...

  • Seite 13: Montage Der Unterschiene

    PROFINESS Syncro| Die Montage im Einzelnen - Unterschiene • Die Unterschienen (A) werden in Richtung First-Traufe verlegt. • Die Unterschiene verläuft immer unter der Rahmenseite an der später geklemmt wird.* Daher entspricht die Anzahl der Module nebeneinander je Feld der Anzahl der Unterschienen plus 1.

  • Seite 14: Montage Der Oberschiene

    PROFINESS Syncro| Identifikation der Unterschiene In Ihrem Übersichtsblatt erhalten Sie alle Maße und Angaben, um das System richtig montieren zu können. Achtung: Sie erhalten je Feld ein separates Übersichtsblatt, sofern sich die Anzahl der Reihen ändert...
  • Seite 15 PROFINESS Syncro| Die Montage im Einzelnen - Oberschiene • Parallel zum First werden nun die Oberschienen (B) auf die Unterschienen (A) im 90° Winkel geschraubt. • Die Position der Oberschiene (B) (Abstand A bzw B) ergibt sich aus der Position der Bautenschutzpads.

  • Seite 16: Thermische Trennung

    • Dehnungsfugen dürfen nicht mit Modulen überbaut Abstand A von Modul zu Modul = 140mm (55 mm von Modulrahmen bis Schienenende), hier am Beispiel der Profiness 40x40 Schiene. Der Abstand zwischen den Schienenenden sollte mindestens B= 30mm betragen werden, da ansonsten die Wirkung der Dehnungsfuge beeinträchtigt wird.

  • Seite 17: Montage Firstverbinder

    PROFINESS Syncro| Die Montage im Einzelnen – First-Verbinder Installation des First Verbinders (C) • An jeder Unterschiene wird an beiden Seiten in Firstrichtung ein Verbinder installiert, dessen Länge sich nach dem kalkulierten Abstand des letzten Moduls zum First ergibt. (Sofern nicht anders gewünscht sind diese 20cm lang.) •...
  • Seite 18 PROFINESS Syncro| Die Montage im Einzelnen – First-Verbinder • Das identische Gewicht beider Seiten verhindert das Abrutschen • Daher müssen beide Seiten synchron montiert werden, also das Material, der Ballast und auch die Module sollten wechselseitig bzw gleichzeitig montiert werden.

  • Seite 19: Montage Der Ballastaufnahmen

    PROFINESS Syncro| Die Montage im Einzelnen - Ballastierung Montage Ballastaufnahmen (D) • Nach der Montage der Oberschiene (B) können die Ballastaufnahmen (D) montiert werden. • Es handelt sich hier um Kurzstücke der Unterschiene, die jeweils mit zwei Bautenschutzpads vernietet sind.

  • Seite 20: Montage Der Modulklemme

    PROFINESS Syncro| Die Montage der Module • Nun werden die Module an der Oberschiene mittels Endklemmen (M) bzw Mittelklemmen (N) montiert. • Die Montage der Module sollte immer synchron auf beiden Dachseiten bzw wechselseitig erfolgen, um ein Verrutschen des Systems zu Verhindern.
  • Seite 21 PROFINESS Syncro: Verschraubung von Modulklemmen PROFINESS Connect Basic Modulklemmen PROFINESS Connect Quick Modulklemmen • Die Nutensteine können seitlich in den oberen Kanal (M8) der • Klick Fix Klemmen sind bereits vormontiert und Montageschienen eingeschwenkt werden. werden mit leichtem Kraftaufwand seitlich •...
  • Seite 22 PROFINESS Syncro: Klemmung der PV-Module - Endklemme Modulmontage - Platzierung der Endklemme Modulmontage - Platzierung der Endklemme am Reihenabschluss Platzieren Sie ein Modul auf dem Modulträger und verschrauben Sie die Am Ende der Modulreihe oder einer Dehnungsfuge werden Endklemmen Endklemme. Montieren Sie dazu die Endklemme kurz vor dem Modulende und installiert.
  • Seite 23 C = Klemmenabstand (30 mm) Achtung: Kontrollieren Sie, ob die Mittelklemme beide Modulrahmen auf der vom Modulhersteller vorgegebenen Klemmfläche klemmt. Halten Sie unbedingt die Montagevorgaben des Modulherstellers bzgl. Klemmflächen und Klemmbereichen ein. Profiness haftet nicht für die die Nichteinhaltung der Montagevorgaben des Modulherstellers.

  • Seite 24: Erdung/Potentialausgleich

    PROFINESS Syncro: PROFINESS Connect - Zubehör Abdeckkappen PROFINESS bietet zu den Standardprofilen 40x40 mm und 80x40 mm die passend Abdeckkappen in verschiedenen Ausführungen und Farben. Erdungsklemmen Zur Gewährleistung eines Potentialausgleichs, bieten wir verschiedenen Erdungsclips für die Modulreihen wie auch Erdungsklemmen für den Schienenkanal an.

  • Seite 25: Normen Und Richtlinien

    Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Beschädigungen jeglicher Art überprüft werden. Diese sind im Kenntnisse notwendig. Wir empfehlen, die Befestigung von einem ausgebildeten Bauteilen, die nicht über uns bezogen wurden, übernimmt PROFINESS für daraus Dachinspektionsprotokoll festzuhalten. Gegebenenfalls sind Ausbesserungsarbeiten nötig.
  • Seite 26 Arbeitssicherheit- und Unfallverhütungsvorschriften, Normen und durchgeführt. Die Auslegung und Planung der PROFINESS Montagesysteme muss Umweltschutzregulierungen durchgeführt wird. mit der PROFINESS Software (Profiness Planning Tool) oder durch einen von Profiness beauftragten Statiker erfolgen. Jede Person, die PROFINESS PV-Befestigungssysteme montiert, ist verpflichtet sich selbständig über alle Regeln und Vorschriften für eine fachlich korrekte Planung...
  • Seite 27 Richtlinien, Normen und Sicherheitshinweise, die auch für die Installation zu berücksichtigen sind. Nicht verantwortlich ist die PROFINESS GmbH für die Berechnung der Statik der Dachkonstruktion, die Beschaffung und Dokumentation der Zustimmung des Ebenso sind die folgenden Vorschriften / Normen / Bestimmungen einzuhalten: •...
