Inhaltszusammenfassung für Rauscher & Holstein thermox TB 55

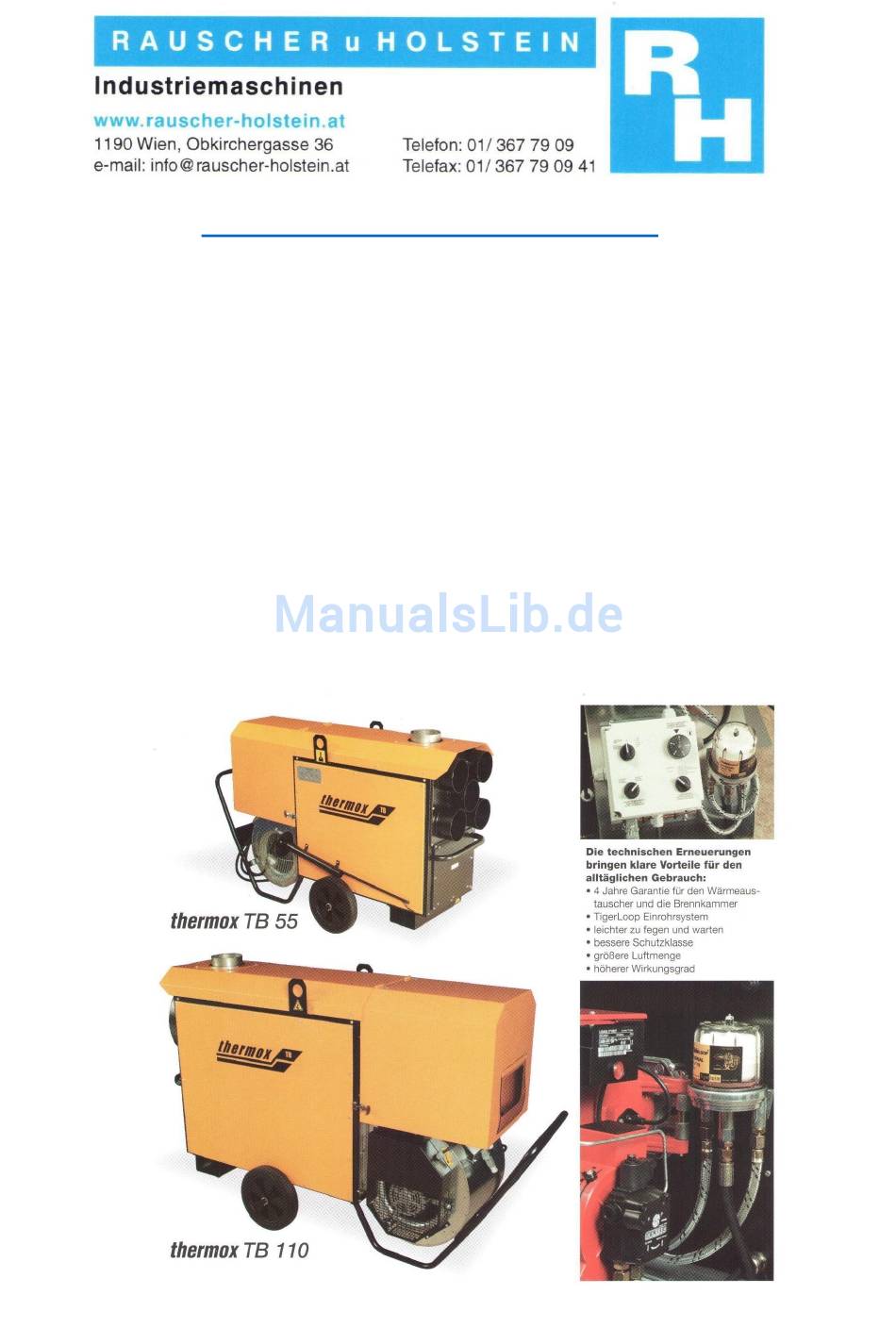

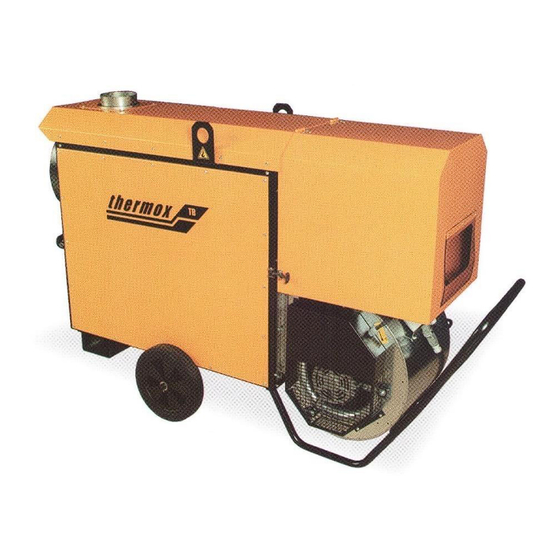

- Seite 1 www.rauscher-holstein.at HANDBUCH Mobiles Heizgerät von doka thermox TB 55 / 110...
-
Seite 2: Inhaltsverzeichnis
INHALT Einleitung Bedienung Sicherheitshinweise Aufstellungshinweise Wichtiges vor Inbetriebnahme Inbetriebnahme Arbeitsweise / Funktion Abschalten Instandhaltung Fehlerbehebung 10 Technische Spezifikationen 11 Ersatzteilliste 12 Elektrischer Schaltplan ANHANG - BEDIENPULT - Zeichnung 0 EINLEITUNG Lesen Sie VOR INBETRIEBNAHME die Anweisungen in dieser Bedienungsanleitung bitte sorgfältig durch! thermox-Heizgeräte haben 1 Jahr Garantie auf Material- und Produktionsfehler. -
Seite 3: Wichtiges Vor Inbetriebnahme
• Mindestabstand nach oben 1.000 mm • Wenn Sie das Heizgerät im Innenbereich aufstellen, sorgen Sie dafür, dass der Brenner mit ausreichend Frischluft versorgt wird. • Stellen Sie das Heizgerät nicht in der Nähe von leicht entflammbaren oder explosiven Materialien auf. •... -
Seite 4: Funktion
Ventilator-Thermostat schaltet den Ventilator. Der Überhitzungsschutz schaltet das Heizgerät (Brenner und Ventilator) notfalls ab. thermox TB 55 und TB 110 haben getrennte Boxen mit Brenner- und Ventilator-Thermostaten (linke Seite) und einen manueller RESET-Überhitzungsschutz-Schalter beim Brenner auf der rechten Seite (s. Bild) 7 STOP –... -
Seite 5: Instandhaltung
Der Wärmetauscher und der Kaminanschluss müssen mindestens 1x jährlich vom Ruß gereinigt werden, kürzere Abstände sind empfehlenswert. REINIGUNGSARBEITEN / ENTRUSSUNG für thermox TB 55 und TB 110 1. Nehmen Sie den Ölbrenner ab, entfernen Sie die Ruß-Abdeckplatte unter dem Ausblasstutzen und öffnen Sie die Rußluke beim Wärmetauscher. - Seite 6 4. Der Brenner zündet, hat jedoch keine Zündflamme – prüfen Sie bitte … a. Treibstoffmenge b. Treibstoff gefroren bzw. zähflüssig c. Wasser im Treibstoff oder –filter, undichte Treibstoffleitung d. den Zündfunken e. Photozelle reinigen Wenn alle vorgenannten Hinweise nicht helfen, lesen Sie im Brenner-Handbuch nach 5.
-
Seite 7: Technische Daten
10 TECHNISCHE DATEN... -
Seite 9: Ersatzteilliste
11 ERSATZTEILLISTE... - Seite 10 12 SCHALTPLAN TB 110...
-
Seite 11: Heizung & Ventilator Dauerbetrieb
BEDIENPULT RAUMTHERMOSTAT BRENNER VENTILATO R EXTERN INTERN NO RMAL HEIZUNG & VENTILATOR DAUERBETRIEB RAUMTHERMOSTAT FUNKTIONSSCHALTER „ ARBEITSMODUS “...
