Doortec Pro Door Automatic Kurzanleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

Pro Door Automatic Kurzanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Doortec Pro Door Automatic

Inhaltszusammenfassung für Doortec Pro Door Automatic

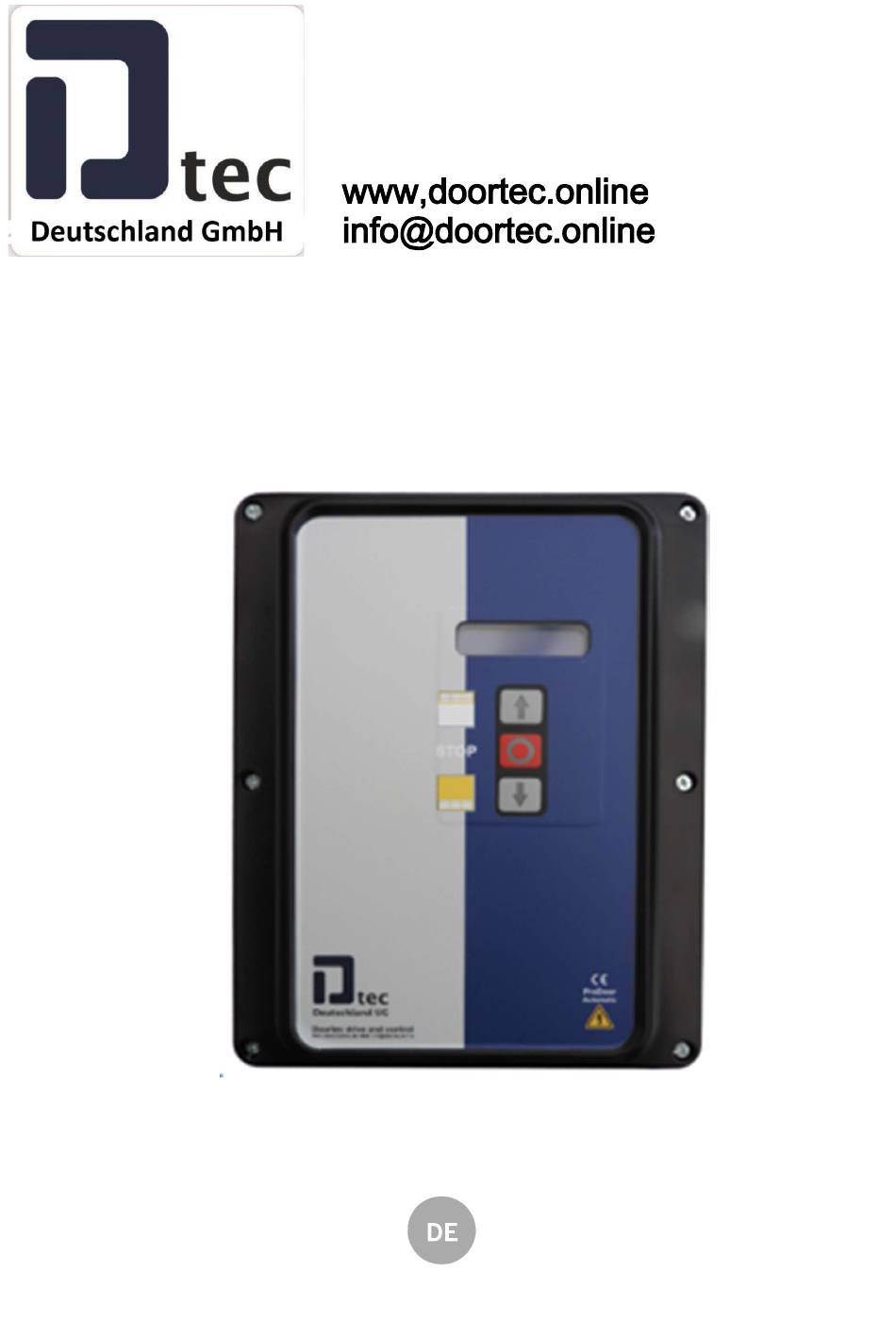

  • Seite 1 Pro Door Automatic Kurzanleitung...
  • Seite 5 ´...
  • Seite 8 Anschluss externer Funkempfänger: Relaiskontakt auf Eingang IN7 (IMP) und COM Spannungsversorgung: 24V/DC auf +24V und - Einzugssicherung (Rollgitter): Verdrahtung an Klemme 1 (IN4) und Klemme 3 nicht beschriftet. Parameter IN4 auf ,,SICH ÖFFNEN“ einstellen. Voreilende Lichtschranke (OSE): Dipp Schalter 4 auf ON stellen (die letzten 4 cm werden nicht überwacht) und beim Einlernen prüfen ob der Weg ausreicht.

  • Seite 9: Anschluss Reflexionslichtschranke

    Lichtschranke in der Zarge. Die Lichtschranke kann in der Zarge eingebaut sein. Beim Einlernen des Laufweges blinkt die LED sowie beim Durchfahren der Lichtschranke. Während des Einlernens ist darauf zu achten das sich kein Gegenstand oder Person im Bereich der Lichtschranke befindet, da diese ansonsten nicht erkannt wird.
  • Seite 10 Steuerungsausgänge Anschluß Rotampel Die Vorblinkfunktion muss in der Parameterkonfiguration „AN/AUS Bearb.“ aktiviert werden. Hierzu muss der Parameter 91 ausgewählt werden und auf „ON“ gesetzt werden. Im Anschluß kann man zu der Parameterkonfiguration „Nummerisch Bearb.“ wechseln und über den Punkt „P.DE“ (Pre-Flash-Modus) auswählen, wann die Vorblinkfunktion stattfinden soll. 000 Vorblinken in beide Richtungen 001 vorblinken vor dem Schließen oder 002 vorblinken vor dem Öffnen auswählen.
  • Seite 11 Achtung! Nach dem Reset müssen die Endlagen und alle anderen Voreinstellungen neu eingestellt werden! Dip-Schalter Optionen Optionen für den oberen DIP-Schalterblock (DIP 1-9) Optionen für den unteren DIP-Schalterblock (DIP 1-2)

  • Seite 12: Motorlaufrichtung Überprüfen

    .1 Motorlaufrichtung überprüfen 1. Stellen Sie die DIP-Schalter 2 des oberen Dipschalterblocks nach rechts auf Position AN. 2. Taste AUF am Steuerungsdeckel drücken und überprüfen ob das Tor öffnet 3. Sollte das Tor nicht öffnen, trennen Sie das Gerät von der Spannungsversorgung und tauschen Sie die Phasen am Motoranschluss.

  • Seite 13: Programmierung Der Steuerung Bei Verwendung Von Antrieben Mit Mechanischem Endschalter

    PROGRAMMIERUNG DER UNTEREN ENDLAGE 1. PROG Taste für 3 Sekunden gedrückt halten ↓eine LED Anzeige leuchtet auf. 2. Tor in „Tor ZU“ Position mit den Tasten ↓↑ bringen .Es wird empfohlen, mittellange bis lange Intervalle auszuführen um eine korrekte Einstellung zu gewährleisten. 3.

  • Seite 14: Partielle Öffnung Programmieren (Teilöffnung)

    Sollte keine Unterkantenleiste, OSE/8,2 Kiloohm/Lichtgitter/DW Schalter oder ähnliches angeschlossen sein, so muss der mitgelieferte 8,2 Kiloohm Widerstand angeschlossen werden, erst damit kann die untere Endlage programmiert werden. Nach der Programmierung der Endlagen den Dip-Schalter 3 auf On stellen, Totmannbetrieb schließen ist jetzt aktiviert. Mechanische Endschalter sind nun aktiviert.
  • Seite 15 Aktivierung: Zum Aktivieren der Teilöffnung muss nun der Eingang IN7 mit Com gebrückt werden. Hierzu wird oft ein ON/OFF Schlüsselschalter oder Knebelschalter im Steuerungsdeckel montiert. Sobald der Kreis zwischen IN7 und Com geschlossen ist, öffnet das Tor nur noch bis zur Hälfte. Die Teilöffnungshöhe, auf welche das Tor öffnen soll kann nun analog der oberen Endlage verändert werden.
  • Seite 16 Getriebemotor Anschluss des elektronischen Endschalters Der digitale Endschalter ist ein Absolutwert-Geber. Er wird über eine serielle 6-Pin RS485- Schnittstelle an die Steuerung angeschlossen. Die Sicherheitsschalter des Antriebes werden an die Klemmen 7 - 12 angeschlossen. Nicht verwendete Klemmen müssen überbrückt werden. STERN / DELTA - ANSCHLUSS Der Getriebemotor ist in der Standardversion als drei- Phasen Motor für 230/400 V geeignet.
  • Seite 17 Die komplette Betriebsanleitung und Parameterliste, in Deutsch, Englisch und Niederländisch finden sie als Download auf unserer Internetseite DoorTec Deutschland GmbH 48683 Ahaus Neustraße 9 www.doortec.online Stand: 09.05.2025...
  • Seite 18 Pro Door Automatic Quick Start Guide...

  • Seite 25: Light Barrier In The Frame

    External radio receiver connection: Pulse on input IN7 and COMUN 24V/DC on + and – Pull-in safety roll grille: #24 Security Wiring on terminal 1 (IN4) and terminal 3 not labeled. Set parameter IN4 to "OPEN SIC". Leading light barrier: OSE operated light barrier Switch the last 4 cm monitoring to ON and check when teaching whether this is sufficient, if not then go back to program item P42 and increase the value.
  • Seite 26 Connecting the retro-reflective sensor: 24V, as opener, connected as in the instructions. IN4-IN5. Input 4 is for opening, so the gate must also run OPEN for it to react. Input 5 is for closing, so the gate must also be CLOSED for it to react. Make sure that no one runs through the LS when learning the route.
  • Seite 27 Procedure for the longer time setting Automatic access. 1.) Cut jumper (bridge) JP1. 2.) Dip switch 1, set to ON, activate automatic access. 3.) In the program, parameter configuration, 4.) Select numerically, 5.) Set the time using parameter P41, the information there is in seconds. RESET: Procedure for version Pro-Door-Automatic-A Cover board first level Parameter Config.
  • Seite 28 Option selector By default all selectors leave the factory set to OFF...
  • Seite 29 ↓↓↓ Checking motor direction 1. Turn the Options 2. 2 selector to the ON position 2. Press the Open button on the cover and check that the door opens. 3. If it fails to open, disconnect the power supply and swap over the wires to the motor.
  • Seite 30 MODIFYING THE “DOOR OPENED” POSITION 1. Press the PROG ↑ button. The indicator light will come on. 2. Press the ↑or ↓button to increase or decrease the “door open” position. Each press will be approximately equivalent to 1 cm (this value depends on the absolute encoder resolution).
  • Seite 31 Mechanical limit switches are now activated. Before programming, the limit switch on the motor must be set and the gate must be brought to the "Gate CLOSED" position. Please ensure that the programming of the end positions is started when the gate is closed! PROGRAMMING FOR OPENING 1.
  • Seite 32 button lights up. You can now continue in exactly the same way as when teaching the full opening height, but only to the desired partial opening height. Notes:...
  • Seite 33 Gear motor Connecting the electronic limit switch The digital limit switch is an absolute encoder. It is connected to the controller via a 6-pin RS485 serial interface. The drive's safety switches are connected to terminals 7-12. Unused terminals must be bridged.
  • Seite 34 The complete operating instructions and parameter list, in German, English and Dutch, can be downloaded from our website. DoorTec Deutschland GmbH 48683 Ahaus Neustraße 9 Stand: 09.05.2025...
