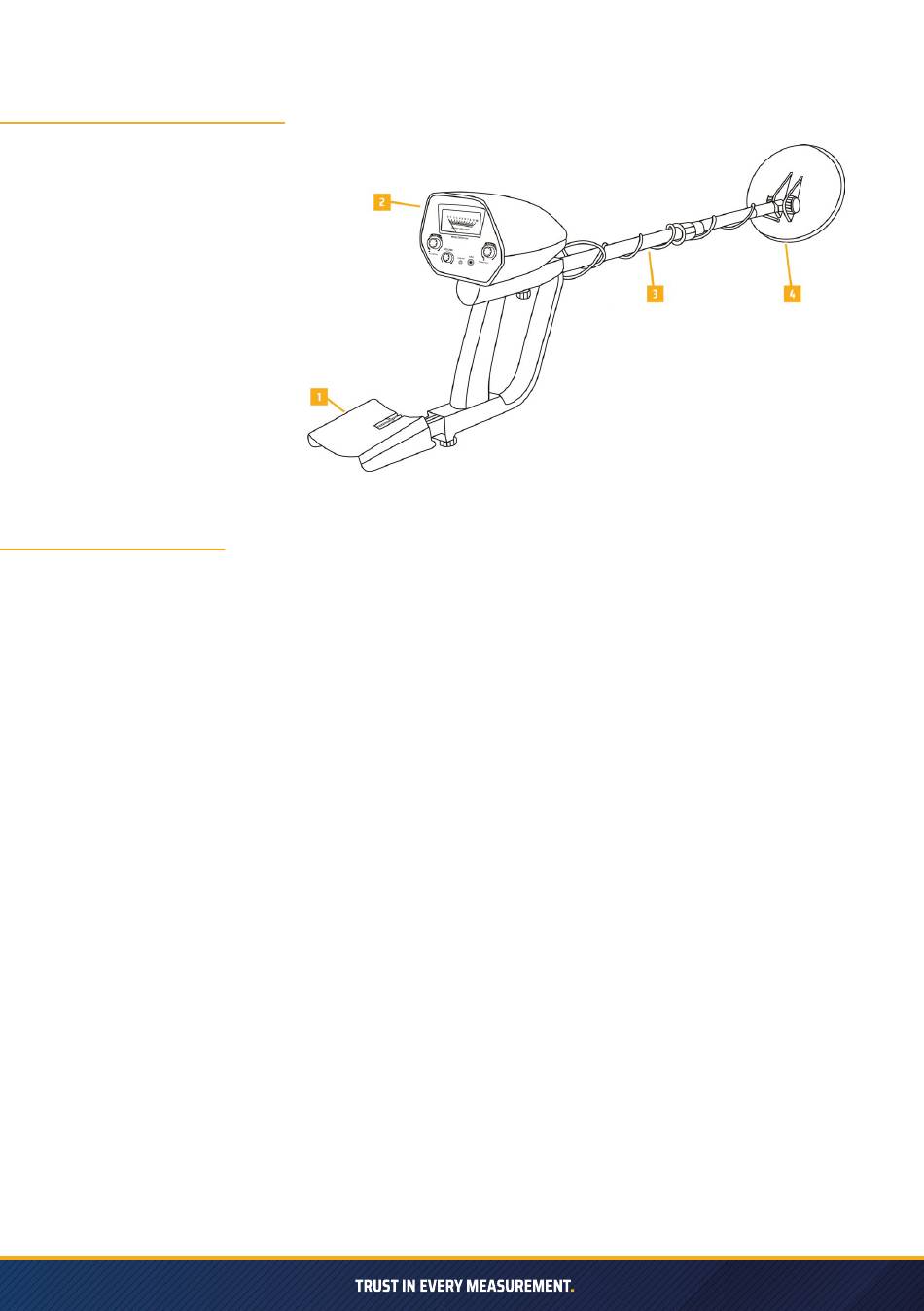

TEILE DES DETEKTORS
1 – Armlehne
2 – Steuergerät
3 – Verstellbarer Stiel mit Kabel
4 – Suchspule

VORBEREITUNG

MONTAGE DES DETEKTORS
Die Montage des Detektors ist einfach und erfordert keine Spezialwerkzeuge. Befolgen Sie einfach diese
Schritte:
»
Schrauben Sie die Knöpfe an der Suchspule ab und entfernen Sie die Knöpfe und den Stecker. Setzen
Sie den kleineren Schaft ein und richten Sie die Löcher an der Suchspulenhalterung und am Schaft aus.
Schieben Sie den Stecker durch die Löcher, setzen Sie dann die Knöpfe wieder auf und ziehen Sie sie
fest.
»
Lösen Sie die Kontermutter des Stiels (verbunden mit dem Griff) in Pfeilrichtung. Führen Sie dann den
kleineren Stiel in den großen Stiel ein, der mit dem Griff verbunden ist. Drehen Sie die Kontermutter des
Stiels entgegen der Pfeilrichtung, um ihn zu arretieren.
»
Stecken Sie die Verriegelung oben am Griff in die Montageöffnung unten am Steuerkasten. Drücken Sie
dann den Steuerkasten leicht in Richtung IN am Griff, um die Verriegelung zu fixieren.
»
Ziehen Sie die Befestigungsschraube fest.
»
Stecken Sie den Stecker des Suchspulenkabels in die fünfpolige Buchse an der Vorderseite des
Steuerkastengehäuses.
»
Verlängern oder verkürzen Sie den Schaft so, dass die Suchspule, wenn Sie mit dem Detektor in der
Hand aufrecht stehen, etwa 1 ... 5 cm über dem Boden liegt. Ziehen Sie anschließend die Kontermutter
fest.
Achtung: Der Stecker des Suchspulenkabels passt nur in einer Richtung in den Anschluss. Wenden Sie
keine Gewalt an, da Sie den Stecker sonst beschädigen könnten.
