c. Anschluss/Verkabelung
D

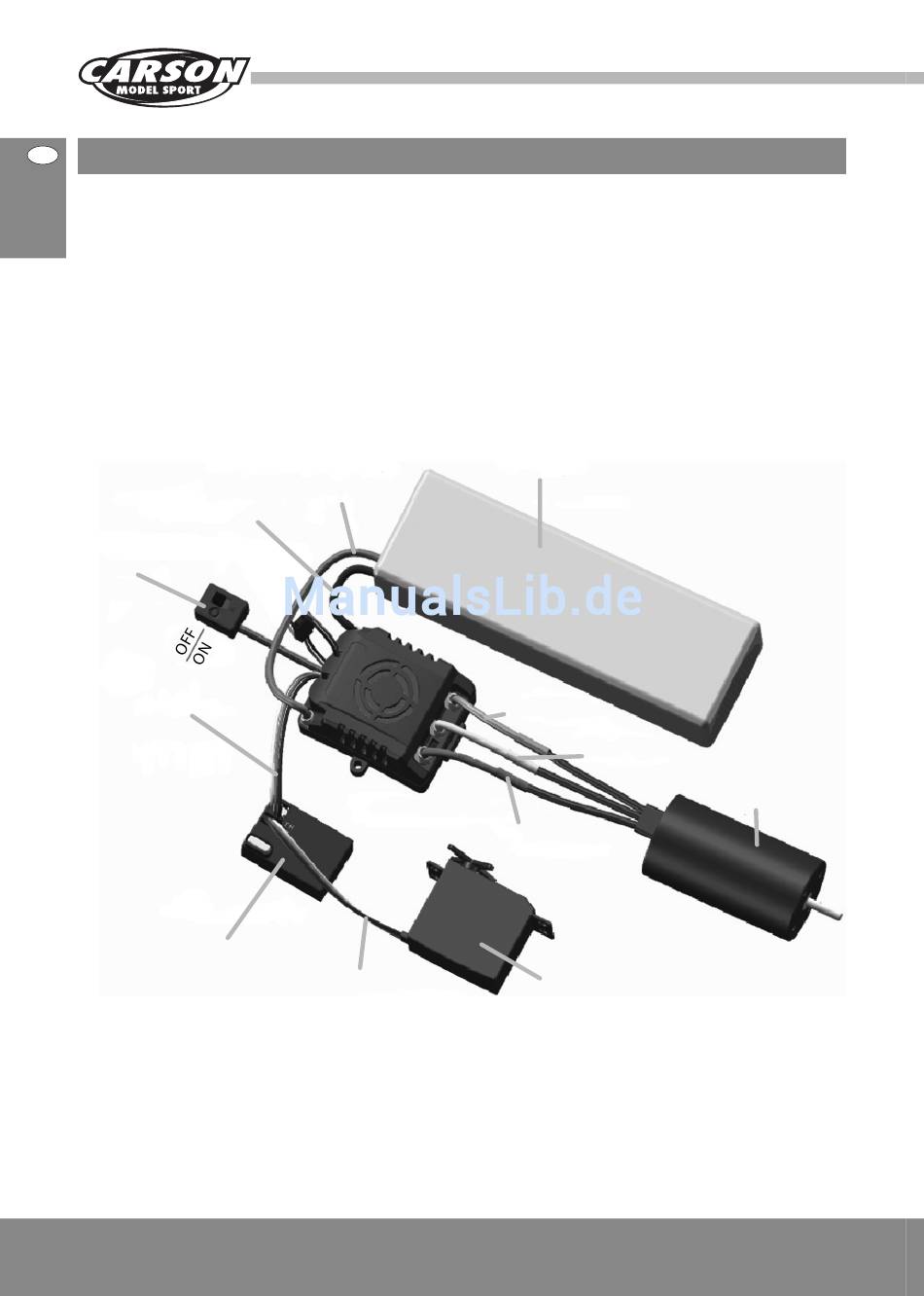

Schließen Sie Fahrregler, Motor,
Empfänger, Akku und Servo
gemäß der nachfolgenden Skizze
an.
Positive (+) und negative (-) Anschlüsse des Fahrreg-
lers werden mit dem Fahrakku verbunden. A, B und
C werden mit den Motorkabeln verbunden. Das
Empfängerkabel des Fahrreglers (Kabel in schwarz,
rot und weiß) wird mit dem Gaskanal des Empfän-
gers verbunden (normalerweise CH2).
Schwarzes
Stromkabel
(Akku Minuspol)
Schalter
Eingang TH-Kanal
Empfänger
6 CARSON Brushless Speed Controller Dragster 6S
Rotes Stromkabel
(Akku Pluspol)
Eingang
ST-Kabel
Die A, B und C-Kabel des Fahrreglers können frei
mit den Kabeln des Motors verbunden werden
(ohne bestimmte Reihenfolge). Läuft der Motor
in umgekehrter Richtung, tauschen Sie bitte zwei
Kabelverbindungen untereinander aus.
Akku
Orangenes
Kabel
Gelbes Kabel
Blaues Kabel
Lenkservo
Brushless Motor
