barbas Wi-Fi Box 3 Installations- Und Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Wi-Fi Box 3:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Installations- und Benutzerhandbuch
Wi-Fi Box 3
Inhaltsverzeichnis
loading

Verwandte Anleitungen für barbas Wi-Fi Box 3

Inhaltszusammenfassung für barbas Wi-Fi Box 3

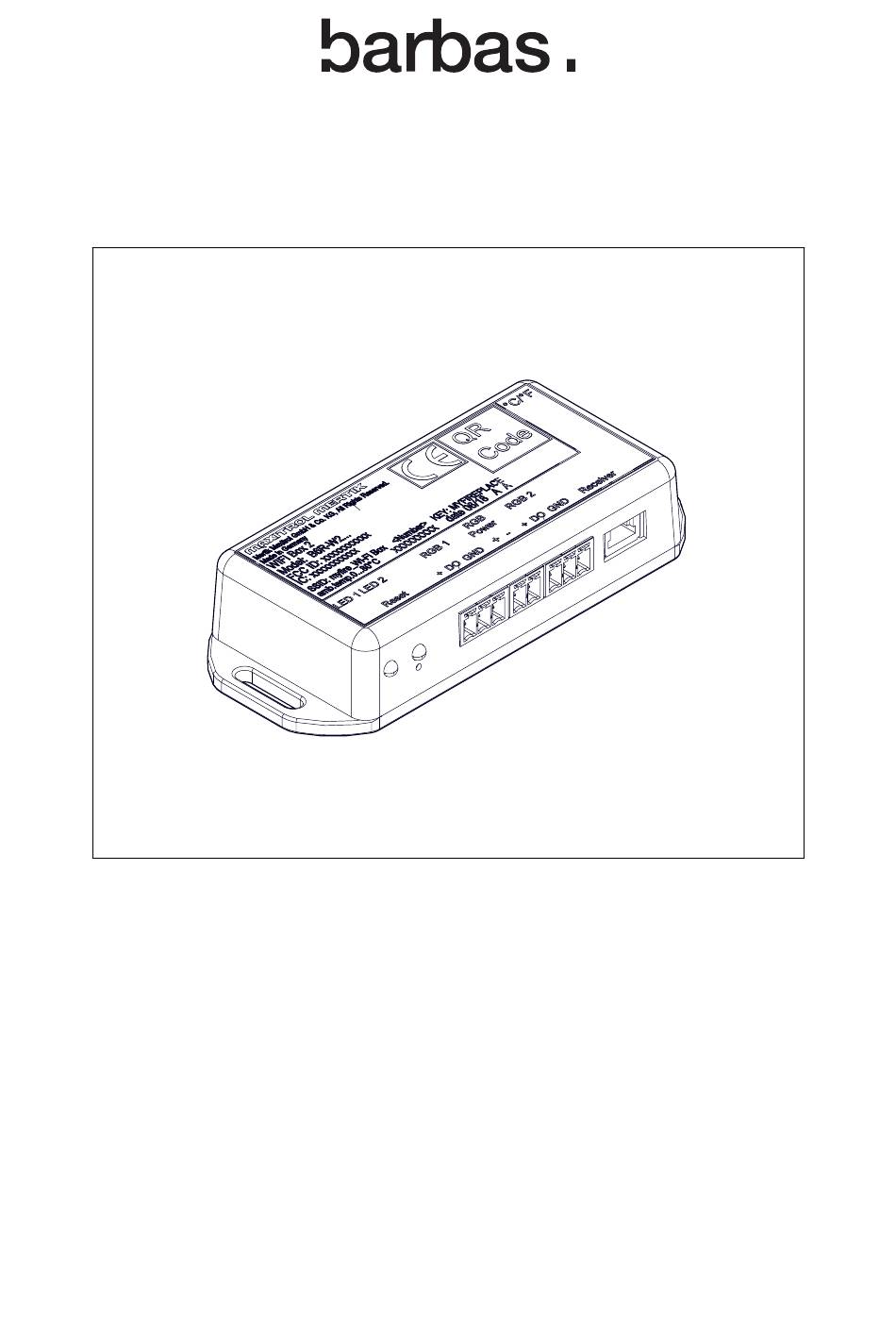

  • Seite 1 Installations- und Benutzerhandbuch Wi-Fi Box 3...
  • Seite 2 Barbas Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...

  • Seite 3: Inhaltsverzeichnis

    Verwendung dieses Dokuments.............. 6 In diesem Dokument verwendete Warnungen und Vorsichtshinweise........6 Verbundene Dokumente......................6 Beschreibung................... 7 Vorgesehene Verwendung......................7 Übersicht............................7 3.2.1 Überblick über die Wi-Fi Box 3 ..................7 3.2.2 LED-Anzeige ........................8 Anforderungen..................9 Wi-Fi-Router..........................9 Empfänger........................... 9 Hand-Set .............................9 Mobilgerät............................ 9 Installation .....................10...
  • Seite 4 Inhaltsverzeichnis Problemlösung..................28 Mögliche Probleme und Lösungen.................... 28 Fehlercodes..........................31 Zurücksetzen der Wi-Fi Box 3....................32 Technische Daten.................. 34 Garantiebedingungen................35 Wi-Fi Box...

  • Seite 5: Über Dieses Dokument

    Über dieses Dokument Über dieses Dokument Dieses Dokument enthält die notwendigen Informationen zur Ausführung dieser Aufgaben an der Wi-Fi Box 3 in Kombination mit der Barbas Bellfires Gas-Applikation: • Installation • Betrieb Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es sorgfältig durch, bevor Sie Arbeiten an dem Gerät vornehmen.

  • Seite 6: Verwendung Dieses Dokuments

    Ein Hinweis enthält weitere Informationen. Symbol Beschreibung Optisches Zeichen, dass eine Gefahr besteht Optisches Zeichen, dass ein Hinweis gegeben wird Verbundene Dokumente Alle Dokumente, die zum Barbas- oder Bellfires-Gasgerät gehören. • Vorbereitungshandbuch • Installations- und Wartungshandbuch • Benutzerhandbuch Wi-Fi Box...

  • Seite 7: Beschreibung

    Beschreibung Vorgesehene Verwendung Die Wi-Fi Box 3 ist für die Verwendung in Innenräumen in Kombination mit einem Barbas- oder Bellfires-Gasgerät und mit der Barbas Bellfires Gas-Applikation in Kombination mit einem Hand-Set vorgesehen. Es darf nicht zu anderen Zwecken verwendet werden.

  • Seite 8: Led-Anzeige

    Beschreibung 3.2.2 LED-Anzeige Die Wi-Fi Box 3 hat zwei LED's mit den Farben rot/grün/blau. Punkt Beschreibung Grün Mit dem Empfänger verbunden LED 1 Nicht mit dem Empfänger verbunden Der Standby-Modus ist aktiv. Keine Stromversorgung Grün Verbunden mit dem Heimnetzwerk (Router) Blau/Grün blinkend...

  • Seite 9: Anforderungen

    Die Batterien reichen nicht aus, um die Wi-Fi Box 3 zu betreiben. Hand-Set Die Wi-Fi Box 3 funktioniert nur mit dem 8- oder 10-Tasten Symax-2 Hand-Set (mit einem blauen oder weißen Aufkleber). Wenden Sie sich an Ihren Händler, wenn Sie ein Hand-Set mit einem grünen Aufkleber (Symax-1) oder mit einem silbernen Aufkleber (GV60) haben.

  • Seite 10: Installation

    Schließen Sie das 4-adrige Kabel an den mit 'SI ' gekennzeichneten Stecker am Empfänger an. Schließen Sie die andere Seite des 4-adrigen Kabels an den mit "Empfänger" gekennzeichneten Stecker an Wi-Fi Box 3 Vergewissern Sie sich, dass LED 1 grün leuchtet. Wenn nicht, überprüfen Sie die Verbindung zum Empfänger.

  • Seite 11: Konfiguration

    Wi-Fi-Router das Use Datagram Protocol (UDP) unterstützt. Führen Sie alle Schritte aus diesem Abschnitt durch. Stellen Sie sicher, dass die Wi-Fi Box 3 mit dem Empfänger verbunden ist und die LED 1 grün leuchtet. Stellen Sie sicher, dass Wi-Fi und Bluetooth in den Einstellungen Ihres mobilen Geräts eingeschaltet sind...

  • Seite 12: Registrierung

    Allgemeinen Geschäfts- bedingungen. • Wählen Sie Registrieren Bestätigen Sie Ihre Anmeldung, indem Sie auf den Link in der Ihnen zugesandten E-Mail klicken. Nach erfolgreicher Überprüfung Ihres Kontos können Sie sich auf der Barbas Bellfires Gas-Applikation anmelden. Wi-Fi Box...

  • Seite 13: Verbinden Mit Dem Heimnetzwerk

    Standortermittlung des Geräts. • Wenn das Symbol für die Bluetooth-Verbindung mit dem Punkt erscheint, wurde die Bluetoot-Verbindung mit dem Wi-Fi Box 3 erfolgreich herge- stellt. • Der Name des Heimnetzwerks wird angezeigt. • Geben Sie das Passwort für dieses Heimnetzwerk ein.

  • Seite 14: Geräteeinstellungen

    Konfiguration Die Barbas Bellfires Gas-Applikati- on beginnt, die Wi-Fi Box 3 mit dem ausgewählten Heimnetzwerk zu verbinden. Wenn die Verbindung erfolgreich ist, fahren Sie mit den Kaminein- stellungen fort. Fahren Sie mit den Anweisungen in Abschnitt fort. Die Verbindung kann nicht erfolgreich hergestellt werden, falls das mobile Gerät nicht mit dem richtigen Heimnetzwerk verbunden ist.
  • Seite 15 Konfiguration • Wählen Sie APP starten, um das Gerät zu betreiben. oder • Wählen Sie das "+"-Zeichen, um eine andere Wi-Fi-Box zu verbin- den. Wiederholen Sie die Schrit- te in Kapitel für jede zusätz- liche Wi-Fi-Box. Es können ma- ximal 8 Wi-Fi-Boxen verbunden werden.

  • Seite 16: Das Gerät Bedienen

    Das Gerät bedienen Das Gerät bedienen Startbildschirm Alle Funktionen der Barbas Bellfires Gas-Applikation sind über das Menü oder die Symbole auf dem Startbildschirm zugänglich. Num- Option Beschreibung Zum Ein- und Ausschalten des Geräts. Hinweis: Warten Sie nach dem Ausschalten des EIN/AUS-Taste Gerätes 30 Sekunden, bevor Sie das Gerät wieder...

  • Seite 17: Beschreibung Der Symbole

    Das Gerät bedienen Beschreibung der Symbole 7.2.1 Menü-Symbole Symbol Funktion Beschreibung Definieren oder wählen Sie Ihr persönliches Be- Profile triebsprofil. Es können maximal 4 Benutzerprofile eingestellt werden. Handbetrieb Manuelle Einstellung der Flammenhöhe. Automatische Einstellung der Wärmeabgabe ba- Thermostatmodus sierend auf der eingestellten Raumtemperatur und der gemessenen Raumtemperatur.

  • Seite 18: Andere Symbole

    Das Gerät bedienen Symbol Funktion Beschreibung Kamineinstellungen Allgemeine Geräteeinstellungen Hilfeseiten mit Informationen zu den Menüfunktio- Hilfe 7.2.2 Andere Symbole Symbol Funktion Beschreibung Startseite Zum Startbildschirm gehen ON / OFF Ein- und Ausschalten des Geräts Zeigt die von einer nahegelegenen Wetterstation Außentemperatur gemessene Außentemperatur an Startet oder stoppt diese Funktionen:...

  • Seite 19: Manueller Betrieb

    Das Gerät bedienen Einrichten eines Benutzerprofils Wählen Sie eines der vier Benutzerprofile aus. Das ausgewählte Benutzerprofil wird in der linken Ecke des Bildschirms angezeigt. Wählen Sie eine Funktion aus, die in das ausgewählte Profil aufgenommen werden soll, und stellen Sie diese Funktion auf den erforderlichen Wert oder die erforderliche Position ein.

  • Seite 20: Thermostatbetrieb

    Das Gerät bedienen • Stellen Sie die Flammenhöhe ein, indem Sie eines der Segmente im Kreis auswählen. oder • Wählen Sie eine der drei vordefinierten Einstellungen mit den drei Tasten am unteren Bildschirmrand. Die Optionen Niedrige Flamme, Standby (Zündflamme ist EIN) und Hohe Flamme stehen zur Verfügung.

  • Seite 21: Timer

    Das Gerät bedienen • Stellen Sie die gewünschte Raumtemperatur ein, indem Sie ein Segment des Kreises auswählen. Während dieser Auswahl wird die eingestellte Temperatur in der Mitte des Kreises angezeigt. • Nach Auswahl der gewünschten Temperatur wird die tatsächliche Raumtemperatur in der Mitte des Kreises angezeigt.
  • Seite 22 Hinweis: Das Gerät muss eingeschaltet (EIN) sein, um einen Programmmodus einzustellen oder auszuwählen. Hinweis: Vergewissern Sie sich vor der Verwendung des Programmmodus, dass die Zeit in der Wi-Fi Box 3 mit der Zeit des mobilen Geräts synchronisiert ist. Öffnen Sie die Einstellungen-Seite in der Barbas Bellfires Gas- Applikation.

  • Seite 23: Eco-Modus

    Das Gerät bedienen Ein Programm einstellen Wählen Sie eines der acht verfügbaren Programme aus, indem Sie die Nummer des Programms drücken Stellen Sie die Startzeit und die Starttemperatur ein, indem Sie die grünen Segmente auswählen. Stellen Sie die Wochentage ein. Es können einzelne Tage, alle 7 Tage, Wochentage oder Wochenenden eingestellt werden.

  • Seite 24: Lüfter (Optional)

    Das Gerät bedienen Einen Flammenzyklus einstellen Wählen Sie im Menü den ECO-Modus aus. Wählen Sie Niedriges Feuer, Mittleres Feuer oder Starkes Feuer, indem Sie eines der drei Flammensymbole am unteren Bildschirmrand drücken. Wählen Sie eine Zykluszeitdauer (15, 20 oder 25 Minuten) durch Drücken der Zeittaste.

  • Seite 25: Beleuchtung (Optional)

    Das Gerät bedienen Stellen Sie die Lüftergeschwindigkeit ein, indem Sie die bevorzugte Geschwindigkeitsstufe 1 bis 4 wählen. Drücken Sie die Power-Taste am unteren Bildschirmrand. Drücken Sie die Power-Taste am unteren Bildschirmrand erneut, um den Lüfter zu stoppen. Hinweis: Der Lüfter startet immer mit der Geschwindigkeitsstufe "4". Nach einigen Minuten schaltet der Lüfter auf die letzte Geschwindigkeitsstufe, bevor der Lüfter auf AUS gesetzt wurde.

  • Seite 26: Aux (Doppelbrenner)

    Das AUX-Symbol ist im Schnellmenü gelb, wenn der Doppelbrenner aktiv ist. 7.3.10 Sicherheitsverriegelung Bei aktiver Sicherheitsverriegelung ist es nicht möglich, die Funktionen der Barbas Bellfires Gas-Applikation zu verwenden. Es ist nur möglich, das Gerät auf AUS zu schalten. Aktivieren der Sicherheitsverriegelung Öffnen Sie das Hauptmenü...
  • Seite 27 Das Gerät bedienen Öffnen Sie das Hauptmenü. Drücken Sie gleichzeitig für drei Sekunden das Sicherheitsverriegelung-Symbol im Hauptmenü und das Sicherheitsverriegelung-Symbol auf dem Bildschirm. Siehe auch die beiden Pfeile in der Abbildung. Wi-Fi Box...

  • Seite 28: Problemlösung

    Sie, die Wi-Fi Box 3 wie- der verbinden. Wenden Sie sich an Ihren Händler, wenn das Problem weiterhin besteht. Laden Sie die Barbas Bellfires Die Wi-Fi Box 3 ist nicht kom- Installation einer fehlerhaften Gas-Applikation herunter und patibel. App. installieren Sie sie.
  • Seite 29 Problemlösung Problem Mögliche Ursache Mögliche Lösung Die Wi-Fi Box 3 kann sich nicht Bluetooth ist auf dem mobilen Stellen Sie Bluetooth in den mit dem Heimnetzwerk verbin- Gerät nicht aktiviert Einstellungen des mobilen Ge- den. räts auf EIN Die Einstellungen des Wi-Fi-...
  • Seite 30 Hinweis: Wenn Sie Ihren Händler kontaktieren, stellen Sie sicher, dass Sie Fotos von den blauen oder weißen Aufklebern auf der Wi-Fi Box 3 und dem Empfänger zur Verfügung haben. Machen Sie außerdem, falls zutreffend und möglich, Screenshots des Fehlercodes, der in der Barbas Bellfires Gas-Applikation angezeigt wird, oder machen Sie einen Screenshot des Bildschirms, bei dem das Problem aufgetreten ist.

  • Seite 31: Fehlercodes

    Sie sich an Ihren Händ- ler, wenn das Problem weiterhin besteht. Keine Stromversorgung der Vergewissern Sie sich, dass Wi-Fi Box 3 oder des Wi-Fi- die Stromversorgung ordnungs- Routers. gemäß ist. Stellen Sie sicher, dass das mobile Gerät mit dem richtigen Wi-Fi-Heimnetzwerk verbunden ist.

  • Seite 32: Zurücksetzen Der Wi-Fi Box 3

    Hinweis: Wenn Sie Ihren Händler kontaktieren, stellen Sie sicher, dass Sie Fotos von den blauen oder weißen Aufklebern auf der Wi-Fi Box 3 und dem Empfänger zur Verfügung haben. Machen Sie außerdem, falls zutreffend und möglich, Screenshots des Fehlercodes, der in der Barbas Bellfires Gas-Applikation angezeigt wird, oder machen Sie einen Screenshot des Bildschirms, bei dem das Problem aufgetreten ist.
  • Seite 33 LED 1 blinkt alle Setzt die Wi-Fi Box 3 auf die Werkseinstellungen zurück und 20 Sekunden 0,05 Sekunden blau aktiviert den AP-Modus für 2 Stunden. Access-Point-Modus: Die Wi-Fi Box 3 erkennt ein Wi-Fi-Netzwerk und ist bereit, sich mit diesem zu verbinden. Wi-Fi Box...

  • Seite 34: Technische Daten

    Technische Daten Technische Daten Wi-Fi Box 3 Temperaturbereich 0 ºC - 80 ºC Funkfrequenz 2,4 GHz Spannungsversorgung 230 VAC / 6 VDC • WPA2-Authentifizierung • AES 256-Bit-Verschlüsselungssicher- heit Drahtlose Kommunikation • Kompatibel mit IEEE 801.11 b/g/n • Bluetooth LE v5.0 Klasse 1 •...

  • Seite 35: Garantiebedingungen

    Garantiebedingungen Garantiebedingungen Garantiebedingungen von Barbas Bellfires Barbas Bellfires B.V. garantiert für die Qualität des gelieferten Barbas- oder Bellfires- Geräts und die Qualität der eingesetzten Materialien. Alle Geräte von Barbas und Bellfires werden nach den höchsten möglichen Qualitätsstandards entwickelt und hergestellt. Ist dennoch mit dem von Ihnen gekauften Barbas- oder Bellfires-Gerät etwas nicht in Ordnung, bietet Barbas Bellfires B.V.
  • Seite 36 Weiterhin endet die Garantie, wenn die ursprüngliche Kaufquittung Änderungen, Streichungen, Löschungen aufweist oder unlesbar ist. Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt.
  • Seite 37 Garantiebedingungen Wi-Fi Box...
  • Seite 38 Garantiebedingungen Wi-Fi Box...
  • Seite 39 Garantiebedingungen Wi-Fi Box...

  • Seite 40: Ihr Barbas-Händler

    Ihr Barbas-Händler 11.09.2024 - 342811 - 092-004...
