Ronix RH-4951 Bedienungsanleitung

Motorständer
Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

MOTORSTÄNDER
RH-4951
www.ronixtools.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ronix RH-4951

Inhaltszusammenfassung für Ronix RH-4951

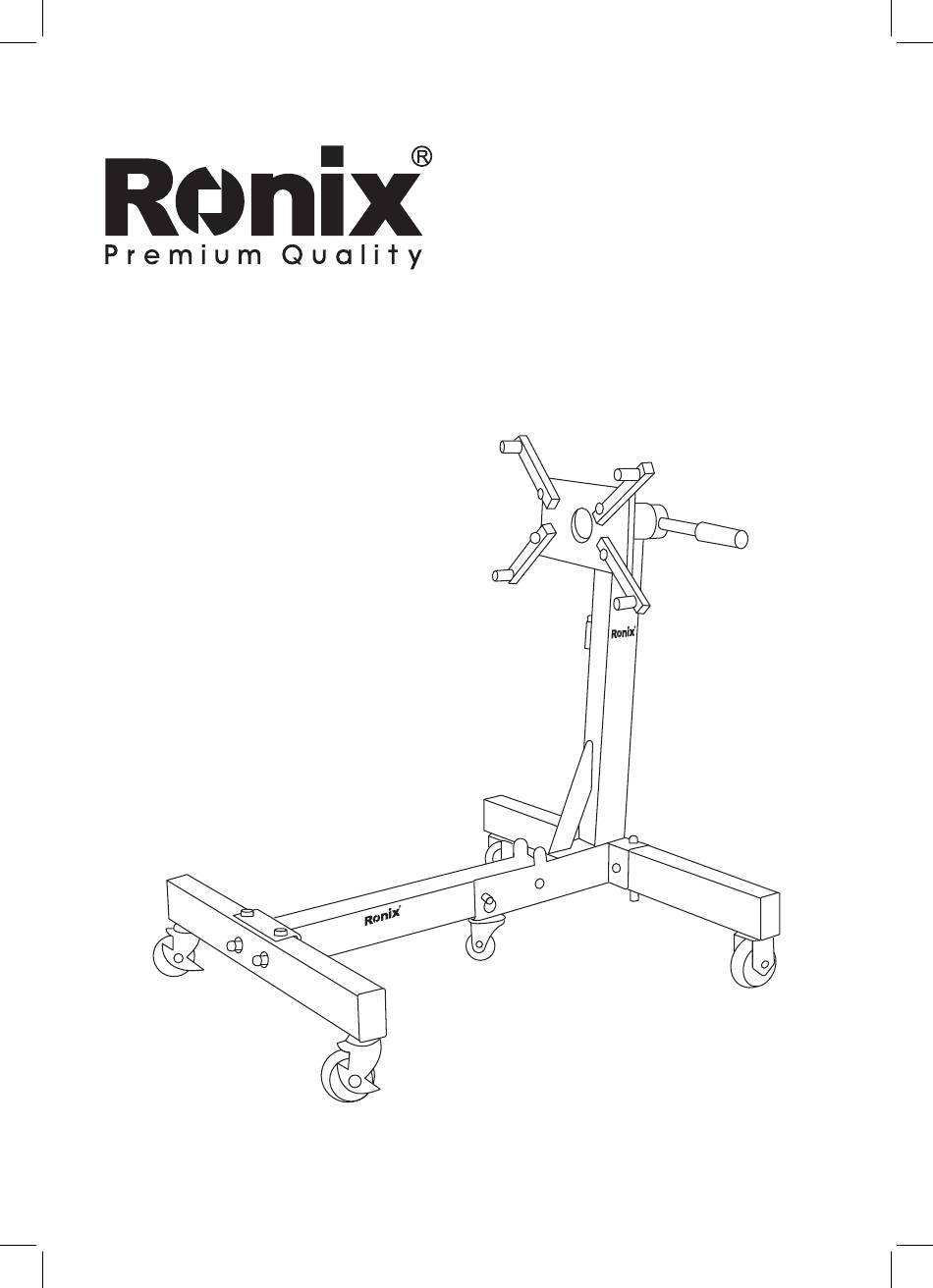

  • Seite 1 MOTORSTÄNDER RH-4951 www.ronixtools.com...

  • Seite 3: Technische Daten

    TECHNISCHE DATEN RH-4951 Modell Tragfähigkeit 1500 Lbs (680Kg) Material Q235 Finish Lackierung Design H-förmig Grifftyp Stahl Abmessungen des Ständers 860×820×870mm Kopfrotation 360 Grad Lenkrollenmaterial Ht150 Lenkrollenabmessungen 75,63,85mm Nettogewicht 33.5Kg Bruttogewicht 35.3Kg BEDIENUNGSANLEITUNG...
  • Seite 4 WERKZEUGTEILE Drehbarer Einstellhebel Montagearme Grundgestell Lenkrolle INSPEKTION - Überprüfen Sie das Gerät vor jeder Verwendung sorgfältig. Achten Sie darauf, dass es nicht beschädigt oder übermäßig abgenutzt ist und keine Teile fehlen. - Verwenden Sie das Gerät nicht, wenn es nicht ordnungsgemäß ges- chmiert ist.
  • Seite 5 - Stellen Sie sicher, dass alle Bediener ordnungsgemäß geschult sind und wissen, wie das Gerät sicher und korrekt betrieben wird. - Lassen Sie das Gerät nur im Betrieb, wenn alle Teile ordnungsgemäß eingebaut und funktionsfähig sind. - Verwenden Sie ausschließlich Originalersatzteile. - Warten und reparieren Sie das Gerät nur mit autorisierten oder genehmigten Ersatzteilen;...
  • Seite 6 16) Das Nichtbeachten dieser Hinweise kann zu Verletzungen und/oder Sachschäden führen. MONTAGEANLEITUNG - Entfernen Sie die Kappe (14) vom hinteren Träger (13). Befestigen Sie das Rad (16) am hinteren Träger (13) mit der Schraube (18), dem Fed- erring (17) und der Mutter (15). Setzen Sie anschließend die Kappe (14) wieder auf den hinteren Träger (13).
  • Seite 7 einwandfreiem Betriebszustand zu halten. Führen Sie niemals War- tungsarbeiten am Gerät durch, während es unter Last steht. - Alle beweglichen Teile des Geräts sollten regelmäßig gereinigt werden. - Schmieren Sie die Teile gemäß den Vorgaben des Herstellers. Der verwendete Schmierstoff sollte den Spezifikationen des Herstellers oder einer qualifizierten Person entsprechen.

  • Seite 8: Wartung Bei Verklemmen Des Gerätss

    SERVICE WARTUNG BEI VERKLEMMEN DES GERÄTSS Im Laufe der Zeit können die Gewinde Ihres Geräts verklemmen. Dies kann dazu führen, dass das Gerät nicht mehr ordnungsgemäß und si- cher funktioniert. Rostige, verschmutzte oder abgenutzte Gewinde kön- nen Verklemmen verursachen. Reinigen und schmieren Sie das Gerät und testen Sie es ohne Last.
  • Seite 9 3) Andere Umgebungen: Die internen Mechanismen des Geräts können durch hohe Feuchtigkeit, Kies, Sand, Schlamm, Schmutz oder andere staubbelastete Luft beeinträchtigt werden. Geräte, die solchen Umge- bungen ausgesetzt sind, sollten regelmäßig gereinigt, inspiziert und geschmiert werden. HINWEIS: Wenn das Gerät im Freien gelagert wird, stellen Sie sicher, dass alle Teile vor und nach der Verwendung geschmiert werden, um die ord- nungsgemäße Funktion des Geräts zu gewährleisten.
  • Seite 10 ENGINE STAND JACK RH-4951...

  • Seite 11: Technical Specification

    TECHNICAL SPECIFICATION RH-4951 Model Load Capacity 1500 Lbs (680Kg) Material Q235 Finish Painting Design H-Shaped Handle Type Steel Stand Dimensions 860×820×870mm Head Rotate 360 Degree Wheel Material Ht150 Wheel Diameters 75,63,85mm Net Weight 33.5Kg Gross Weight 35.3Kg USER MANUAL...

  • Seite 12: Part List

    PART LIST Handle Assembly Mounting arms Body Wheel INSPECTION - Inspect the equipment carefully before each use.Ensure the equipment is not damaged, excessively worn, or missing parts. - Do not use the equipment unless it is properly lubricated. - Using equipment that is not in good clean working condition or properly lubricated may cause serious injury.
  • Seite 13 - Service and maintain the unit only with authorized or approved replacement parts; negligence will make the equipment unsafe for use and void the warranty. - Carefully inspect the unit on a regular basis and perform all maintenance as required. - Store these instructions in the handle of your equipment.

  • Seite 14: Maintenance Instructions

    3- Attach main post (10) to the rear support beam (13) with bolt (11)(19), washer (5), spring washer (6) and nut (7). 4- Remove the cap (14) from the front leg (27), Attach caster (28) to front leg (27) with washer (5) spring washer (6) and nut (7), put the cap (14) to the front leg (27).
  • Seite 15 INSPECTION You should inspect the product for damage, wear, broken or missing parts (e.g.: pins) and that all components function before each use. Follow lubrication and storage instructions for optimum product performance. Check the climbing pins to make sure that they are not worn or damaged. Check that everything is good working condition and that nothing is blocking the holes.

  • Seite 16: Storing The Equipment

    STORING THE EQUIPMENT 1- Store in a dry location, recommended indoors. 2- Equipment should be stored in an area where they will not be subjected to damage. 3- If extreme temperatures or chemically active or abrasive environments are involved, the guidance provided in shall be followed. 4- Temperature .
