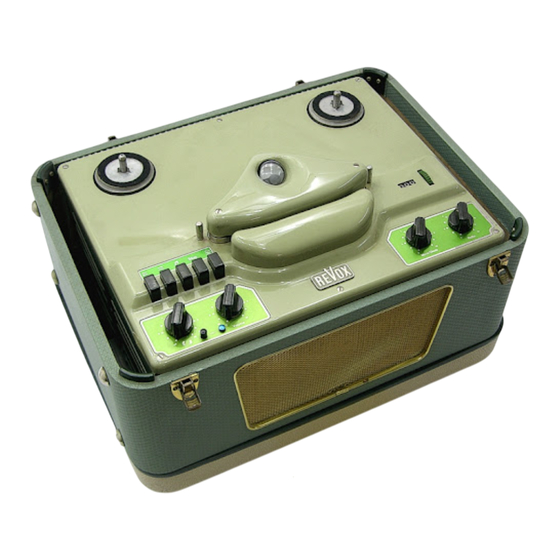

Revox B 36 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für B 36:
- Gebrauchsanweisung (2 Seiten) ,
- Service (29 Seiten) ,
- Serviceanleitung (29 Seiten)
Quicklinks
Verwandte Anleitungen für Revox B 36
Inhaltszusammenfassung für Revox B 36

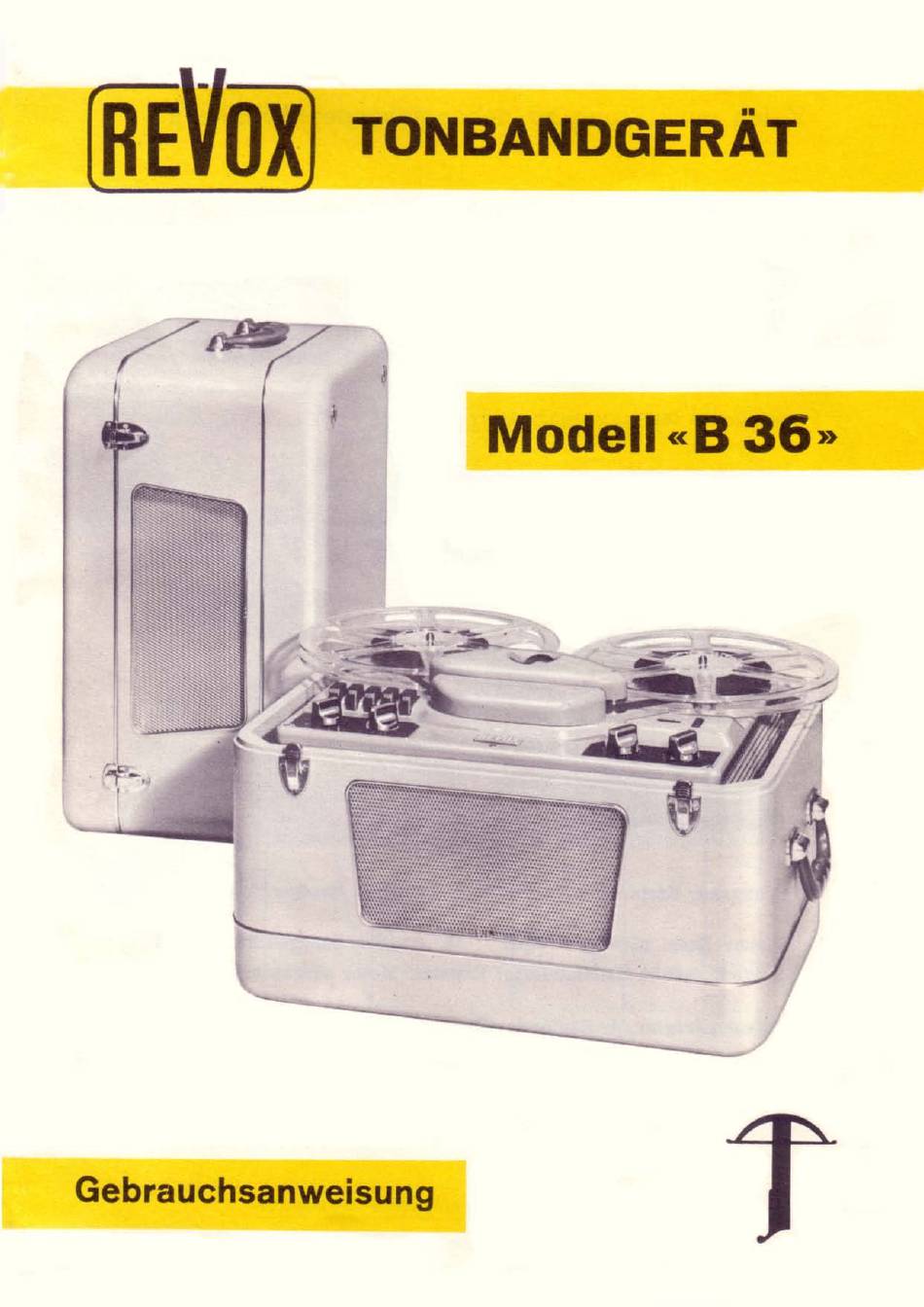

- Seite 1 TONBANDGERÄT Modell «B 36» Gebrauchsanweisung...
- Seite 2 Technische Daten Ihres REVOX - Gerätes 91/2 und 19 cm/Sek., umschaltbar Geschwindigkeiten: max. Spieldauer: Modell 36 - 1 : 60 bzw. 120 Min. Normalband 90 bzw. 180 Min. mit Langspielband Modell 36 - 2x60 bzw. 2 x 120 Min. Nor- malband 2 x 90 bzw.
-
Seite 4: Zeichenerklärung
Zeichenerklärung zu nebenstehender Abbildung Vorrats- Oder Abwickelspule Schlitz zum Einlegen des Tonbandes & Umlenkbolzen Aufwickelspule Magisches Auge - Aussteuerungsanzeiger Nullsteller für Umdrehungszähler Umdrehungszähler Lautstärkeregler, Normalstellung: Wiedergabe ab Band hochgezogen: Wiedergabe nur über Verstärker Taste für rasches Rückwickeln Taste für rasches Vorwickeln Taste für Wiedergabe (zusätzlich... -
Seite 5: Einlegen Des Tonbandes
Bereitstellung des Apparates Das Gerät Wird von uns mit Einstellung für 220 Volt Wechselspannung geliefert. Haben Sie an Ihrem Wohnort diese Spannung nicht zur Verfügung, so können Sie mit dem Spannungswähler (23), der auf der Rückseite des Gerätes zugänglich ist, die entsprechende Spannung umschalten. - Seite 6 Geschwindigkeits - Umschaltung Schwarzes Knöpfchen (13) niedergedrückt 9 1/2cm/Sek. Bandgeschwindigkeit Blaues Knöpfchen (14) niedergedrückt 19 cm / Sek. Bandgeschwindigkeit Beide Knöpfe in Mittelstellung = Capstan- Motor ausgeschaltet (bei Verwendung des Gerätes nur als Verstärker). Die Geschwindigkeits-Umschaltung soll nur bei ausgeschaltetem rät erfolgen;...
- Seite 7 Bild von der Qualität einer späteren Bandwiedergabe. Versäumen Sie nicht, von diesem unschätzbaren Vorteil des REVOX - Gerätes Gebrauch zu machen Die ununterbrochene Spieldauer in einer Richtung beträgt, je nach Geschwindig keit und Bandsorte, bis zu 3 Stunden, weshalb wir auch auf eine...
- Seite 8 Aufnahmen ab Radio -Apparaten Oder Grammophon Ein Verbindungskabel zwischen Tonbandgerät Radioempfänger, Pickup Oder Telephonrundspruch-Apparat ist an der Buchse "Radio" (21) anzuschlies- sen und die Aufnahme mit Drehknopf 15 auszusteuern. 1st die Spannungsabgabe eines dieser Anschlussgeräte ungenügend (z. B. bei Dioden-Ausgang von Radio- empfängern), so steht die Eingangsbuchse 21a, deren Empfindlichkeit...
- Seite 9 Unterhalt und Pflege Ihres Gerätes Um die Wiedergabequalitäten Ihres REVOX-Gerätes unvermindert zu erhalten und einen störungsfreien Bandlauf zu gewährleisten, ist es unerlässlich, von Zeit zu Zeit die Berührungsflächen des Tonbandes — Umlenkböcke (2/24), Tonköpfe (25) und Gummiandruckrolle (26) — zu reinigen.
- Seite 11 Güte des Gerätes abhängig, sondern Wird auch durch die Eigenschaften der ange- schlossenen Uebertragungsmittel und die Qua- lität des verwendeten Tonträgermaterials stimmt. Die REVOX- Originalspulen, in der für dau- ernde Aufbewahrung besonders geeigneten Schachtel, können Sie durch den Lieferanten Ihres Apparates jederzeit nachbeziehen.
- Seite 12 Kleben Tonbänder Der grosse Vorteil, dass die Tonbänder beliebig oft geschnitten und mit Klebe- band wieder zusammengesetzt werden können, birgt leider gewisse Gefahren sich. Es liegt hier in Ihrem eigensten Interesse, wenn Sie das Kleben der Ton- bänder grosser Sorgfalt durchführen.
- Seite 13 Mikrophone und deren Anwendung Wenn Sie vor der Aufgabe stehen, sich ein Mikrophon anzuschaffen, kann leicht eine Verwirrung eintreten, 0b der Fülle angebotenen Marken und Ausführungen grossen Preisunterschiede. Wenn Ih- nen dann zudem noch die in den Prospek- ten gewöhnlich nicht zu findenden Preise...
- Seite 14 Dynamische Mikrophone a) Bändchen- Mikrophone Bei diesem typischen Vertreter gerichteter Mikrophone (in Form einer Acht) dient ein Aluminiumbändchen von 2-5 Dicke als Membrane, das zwischen den Polen eines permanenten Magneten schwingt. Für die Uebertragung von Musik und Gesang im besonderen hat dieses Mikrophon vorwiegend in Amerika grösste Verbreitung gefunden.
- Seite 15 Um bei Sprach- und Gesangsaufnahmen auch eine natürliche Wiedergabe Zischlaute zu erreichen, soll der Abstand nicht weniger als 50 cm betragen. Die Impedanz der Tauchspul -Mikrophone liegt gewöhnlich zwischen 50-250 Ohm. Der niedrige Quellenwiderstand erlaubt, diese Mikrophone über sehr lange Anschlusskabel, die allerdings zweiadrig...
- Seite 16 Mikrophon-Aufstellung und dessen Abstand von der Schallquelle durch Versuche zu ermitteln. Ihr Fachhändler Wird Ihnen ebenfalls gerne, unsere für REVOX-Geräte erprob- ten Mikrophone vermitteln können. Für Aufnahmen, an die keine zu hohen An- sprüche gestellt werden, stehen preiswerte Kristall-Mikrophone zur Verfügung.
- Seite 17 Anschlüsse für zusätzliche Geräte 18 Fernsteuerung. An diesen beiden Buchsen kann ein Kabel für die Fern- bedienung des Gerätes durch Handschalter Oder Fusspedal angeschlossen werden (Diktate, Protokollierung, Lichtbild-Vorträge, usw.). 19 Zusatz- Lautsprecher. Beim Anschluss eines zweiten Lautsprechers Wird der im Gerät eingebaute Lautsprecher automatisch abgeschaltet.
- Seite 18 Studer 220 v n A 110V.145V/2A 15 20 e)
- Seite 19 cm a047Ä R2-2.2" RtJ.'50k Rß-tH RS-I* R9Z-og R52• RD.47k R32.'k R" -23k R55. RS' -2.2k R". 330k R". 560k C 40 @ tit Rea•'7k R32-22H Cu Q22A • 560k R 7•tOOa R7J• cz-tooom R7'-'Ok...
