5.7.2. Eingangsdatenkabel*

*nicht anwendbar für das erste Ladegerät in der Reihe.

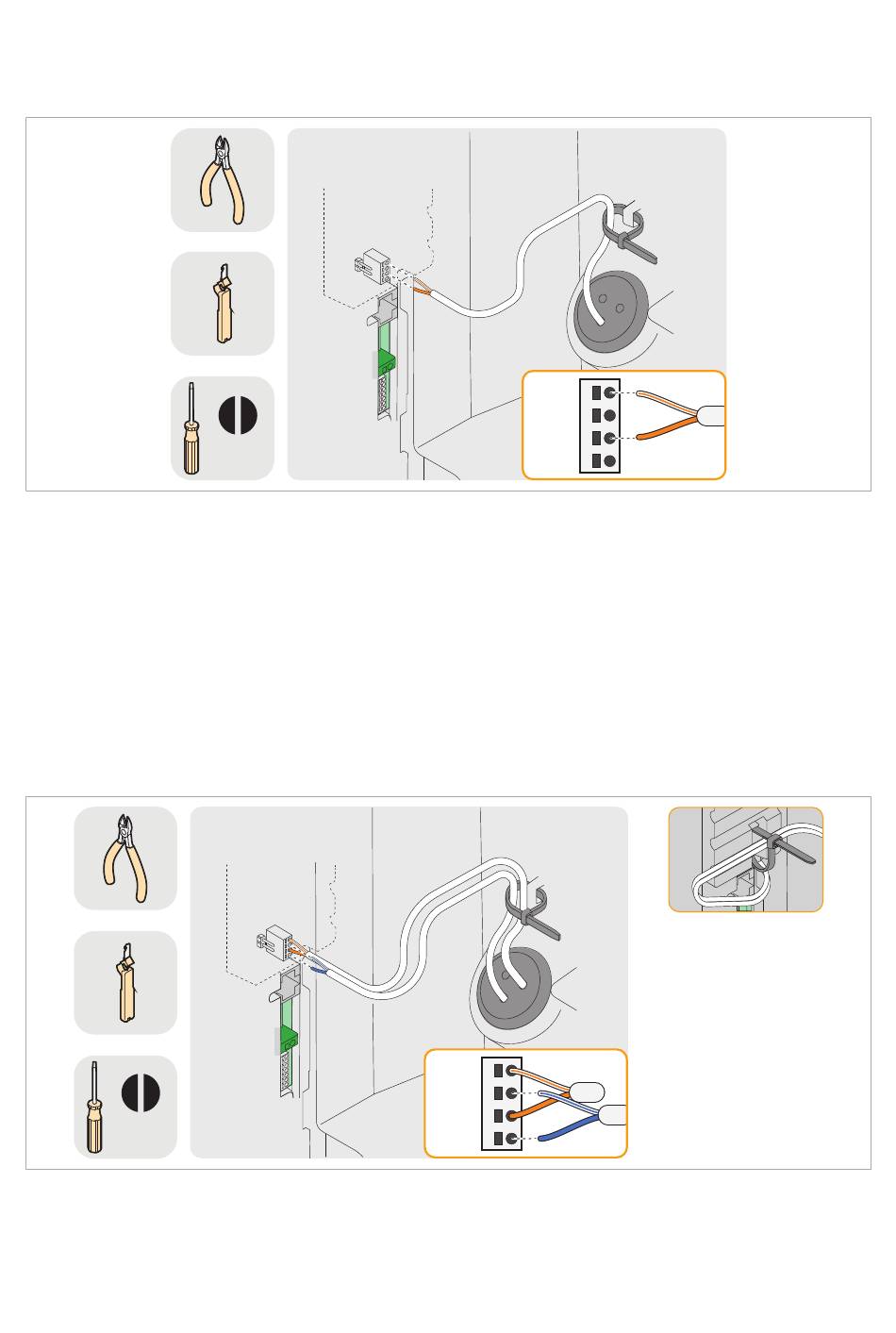

1. Schieben Sie das Netzwerkkabel des vorherigen Ladegeräts durch die Durchführung für
Peripheriegeräte.
2. Schneiden Sie das Kabel zurecht und isolieren Sie ±20 mm ab.
3. Stecken Sie die gleichen zwei farbigen Drähte in den BUS-Anschluss mit der Bezeichnung IN+ und
IN-, die zum vorherigen Ladegerät passen.
4. Entfernen Sie die anderen Drähte.
5.7.3. Die Reihenschaltung (Daisy-Chain) fortsetzen
Wiederholen Sie die Kapitel 5.7.1. und 5.7.2. für alle Ladegeräte in der Reihenschaltung (Daisy-Chain).
2mm
2mm
IN-
OUT-
IN+
OUT+
