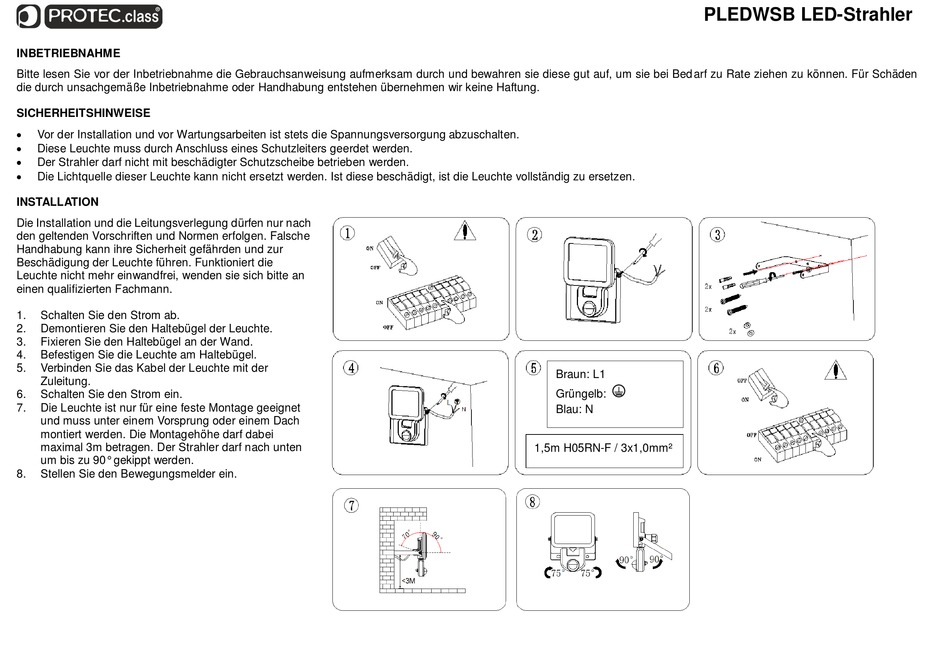

PROTEC.class PLEDWSB Kurzanleitung

INBETRIEBNAHME
Bitte lesen Sie vor der Inbetriebnahme die Gebrauchsanweisung aufmerksam durch und bewahren sie diese gut auf, um sie bei Bed arf zu Rate ziehen zu können. Für Schäden
die durch unsachgemäße Inbetriebnahme oder Handhabung entstehen übernehmen wir keine Haftung.
SICHERHEITSHINWEISE

Vor der Installation und vor Wartungsarbeiten ist stets die Spannungsversorgung abzuschalten.

Diese Leuchte muss durch Anschluss eines Schutzleiters geerdet werden.

Der Strahler darf nicht mit beschädigter Schutzscheibe betrieben werden.

Die Lichtquelle dieser Leuchte kann nicht ersetzt werden. Ist diese beschädigt, ist die Leuchte vollständig zu ersetzen.
INSTALLATION
Die Installation und die Leitungsverlegung dürfen nur nach
den geltenden Vorschriften und Normen erfolgen. Falsche
Handhabung kann ihre Sicherheit gefährden und zur
Beschädigung der Leuchte führen. Funktioniert die
Leuchte nicht mehr einwandfrei, wenden sie sich bitte an
einen qualifizierten Fachmann.
1. Schalten Sie den Strom ab.
2. Demontieren Sie den Haltebügel der Leuchte.
3. Fixieren Sie den Haltebügel an der Wand.
4. Befestigen Sie die Leuchte am Haltebügel.
5. Verbinden Sie das Kabel der Leuchte mit der
Zuleitung.
6. Schalten Sie den Strom ein.
7. Die Leuchte ist nur für eine feste Montage geeignet
und muss unter einem Vorsprung oder einem Dach
montiert werden. Die Montagehöhe darf dabei
maximal 3m betragen. Der Strahler darf nach unten
um bis zu 90° gekippt werden.
8. Stellen Sie den Bewegungsmelder ein.
PLEDWSB LED-Strahler
Braun: L1
Grüngelb:
Blau: N
1,5m H05RN-F / 3x1,0mm²
