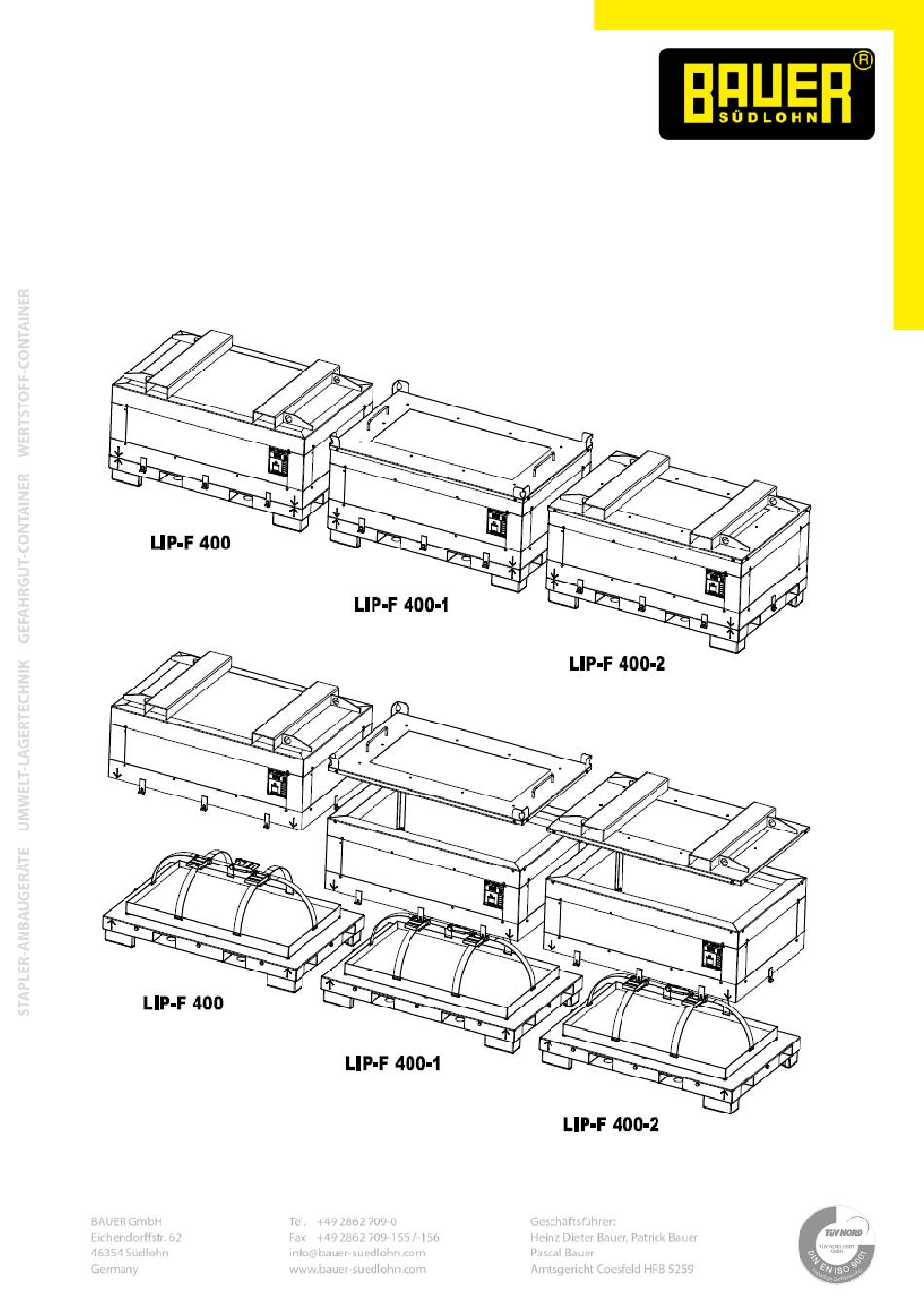

Betriebsanleitung
Lithium-Ionen-Transportbehälter
Typ LIP-F 400, LIP-F 400-1, LIP-F 400-2
(Version 3)
Seite 1 von 18
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BAUER Südlohn LIP-F 400

  • Seite 1 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1, LIP-F 400-2 (Version 3) Seite 1 von 18...

  • Seite 2: Inhaltsverzeichnis

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Inhaltsverzeichnis Seite Produktbeschreibung 1.1 Technische Daten 1.2 Aufbau Sicherheitshinweise 2.1 Bestimmungsgemäßer Gebrauch Verwendung 3.1 Allgemeine Verwendung………………………………………………………6 3.2 Lagern 3.2.1 Sicherheitshinweise 3.2.2 Lagerhinweise 3.3 Transport 3.3.1 Sicherheitshinweise 3.3.2 Transporthinweise 3.4 Öffnen des Transportbehälters...

  • Seite 3: Produktbeschreibung

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Produktbeschreibung Technische Daten LIP-F 400 LIP-F 400-1 LIP-F 400-2 Außenabmessungen in mm Länge 1040 Breite 1590 Höhe Innenabmessungen in mm Länge Breite 1344 Höhe Unterfahrhöhe in mm Auffangvolumen Wanne bis Oberkante in Liter Verpackungscode 4A/X650/S/../GB/6923...

  • Seite 4: Aufbau

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Aufbau Pos. Benennung Grundrahmen Rahmen (LIP-F 400-1) Rahmen (LIP-F 400-2) Einfahrtaschen Grundrahmen Auffangwanne inklusiv Brandschutzmaterial Haube inklusiv Brandschutzmaterial (LIP-F 400) Deckel inklusiv Brandschutzmaterial (LIP-F 400-1) Deckel inklusiv Brandschutzmaterial (LIP-F 400-2)
  • Seite 5 Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Typ LIP-F 400-1 Typ LIP-F 400-2 Seite 5 von 18...

  • Seite 6: Sicherheitshinweise

    Zurrgurrte inklusiv Ratschen Verschraubungen. Allgemeine Verwendung Nur Batterieeinheiten mit zwei oder mehr Zellen, die im Allgemeinen als „Batteriepacks“, „Module“ oder „Batterien“ bezeichnet werden, dürfen im LIP-F 400, LIP-F 400-1 oder LIP-F 400-2 transportiert werden. Lagern 3.2.1 Sicherheitshinweise Warnung Verletzungsgefahr durch herabfallende Teile.

  • Seite 7: Lagerhinweise

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 3.2.2 Lagerhinweise • Nur geschultes und eingewiesenes Personal darf mit der Aufstellung und Einlagerung beauftragt werden. • Das Lagern von "Batteriepacks", "Module" oder "Batterien" ist in defekten Transportbehältern verboten.

  • Seite 8: Öffnen Des Transportbehälters

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 • Vor dem Transport ist die Haube / der Deckel mit dem Grundrahmen / Rahmen fest zu verschrauben. • Der Transport Transportbehälter darf nur mit dem Gabelstapler / Hubwagen an den dafür vorgesehen Einfahrtaschen am Grundrahmen transportiert werden.

  • Seite 9: Das Anschlagmittel Mit Den Maulsicherungen In Die Kranösen (6.0) Der Haube

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Mit dem Gabelstapler in die Einfahrtaschen (5.0) der Haube (4.0) einfahren, die Haube (4.0) anheben und neben dem Grundrahmen (1) ablegen. Das Anschlagmittel mit den Maulsicherungen in die Kranösen (6.0) der Haube (4.0) einhängen.

  • Seite 10: Arbeitsablauf Typ Lip-F 400

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 3.4.1.3. Arbeitsablauf Typ LIP-F 400-2 Der Transportbehälter ist im Auslieferungszustand durch die Verschraubung (7) von Rahmen (1.2) und Grundrahmen (1) sowie der Deckel (4.2) durch die Verschraubung (7.2) mit dem Rahmen (1.2) fest verschlossen.

  • Seite 11: Gurtband Öffnen

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 3.4.1.4. Gurtband öffnen- Sperrschieber (8a) ziehen, dabei den Ratschengriff (8b) in die 180° Stellung umklappen. Gurtband (8c) herausziehen. Verpacken des Gefahrstoffs 3.5.1 Sicherheitshinweise Warnung Vergiftungsgefahr durch aus „Batteriepacks“, „Module“ oder „Batterien“ austretende giftige Stoffe.

  • Seite 12: Arbeitsablauf

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 3.5.3 Arbeitsablauf 1. Den Transportbehälter öffnen (siehe Abschnitt 3.4.1). 2. Das Gefahrgut nach den Verpackungshinweisen einlegen (siehe Abschnitt 3.5.2). 3. Gurtband um das Gefahrgut legen, Gurtband (8c) durch den Spalt (8d) einfädeln und per Hand möglichst weit durchziehen.

  • Seite 13: 3.6.1.1. Arbeitsablauf Typ Lip-F 400

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 3.6.1.1. Arbeitsablauf Typ LIP-F 400 Mit dem Gabelstapler in die Einfahrtaschen (5.0) der Haube (4.0) einfahren, die Haube (4.0) anheben und so auf den Grundrahmen (1) ablegen, dass die Markierungspfeile (9) der Haube (4.0) und des Grundrahmens (1) übereinstimmen.

  • Seite 14: Arbeitsablauf Typ Lip-F 400

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 3.6.1.2. Arbeitsablauf Typ LIP-F 400-1 Bei geöffnetem Rahmen (1.1) inklusiv Deckel (4.1) das Anschlagemittel mit den Maulsicherungen in die Kranösen (6.1) des Deckels (4.1) einhängen, mit dem Kran anheben und so auf den Grundrahmen (1) ablegen, dass die Markierungspfeile (9), an den vier Ecken des Rahmens (1.1) und des Grundrahmens (1) übereinstimmen.

  • Seite 15: Arbeitsablauf Typ Lip-F 400

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Bei geöffnetem Deckel (4.1), das Anschlagmittel mit den Maulsicherungen in die Kranösen (6.1) des Deckels (4.1) einhängen, mit dem Kran anheben auf den Rahmen (1.1) ablegen. Die acht Sechskantschrauben (7.1), unterlegt mit den U-Scheiben, durch die Bohrungen (10.1) am Deckel (4.1) stecken und festschrauben.

  • Seite 16: Entnahme Des Gefahrgutes

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Bei geöffnetem Deckel (4.2), mit dem Gabelstapler in die Einfahrtaschen (5.2) des Deckels (4.2) einfahren, den Deckel (4.2) anheben und auf den Rahmen (1.2) ablegen. Bei geöffnetem Deckel (4.2), das Anschlagmittel mit den Maulsicherungen in die Kranösen (6.2) des Deckels (4.2) einhängen, mit dem Kran anheben auf den Rahmen...

  • Seite 17: Arbeitsablauf

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Warnung Gefahr durch hohe elektrische Spannung. Schwere bis tödliche Verletzungen. Kontakte der Batterien mit elektrisch isolierenden Materialien abdecken. Ausreichend elektrisch isolierende Schutzausrüstung tragen. 3.7.2 Arbeitsablauf 1. Öffnen Sie den Transportbehälter (siehe Abschnitt 3.4.).

  • Seite 18: Entsorgung/Umweltschutz

    Version 3 Betriebsanleitung Lithium-Ionen-Transportbehälter Typ LIP-F 400, LIP-F 400-1 und LIP-F 400-2 Entsorgung/Umweltschutz Die Wertstoffe des Transportbehälters sind wiederverwertbar und können der entsprechenden Wertstoffsammlung zugeführt werden. Gefahr Vergiftungsgefahr durch Einatmen von kontaminiertem Gasen Schwere bis tödliche Verletzungen Auf Kontamination abgestimmte Schutzausrüstung tragen.
