TRENDnet TFC-1000MSC Anleitung Zur Schnellinstallation
Fiber converters; tfc-1000 series
Vorschau ausblenden
Andere Handbücher für TFC-1000MSC:
- Kurzinstallationsanleitung (9 Seiten) ,
- Kurzinstallationsanleitung (12 Seiten) ,
- Schnelle installationsanleitung (38 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verwandte Anleitungen für TRENDnet TFC-1000MSC
Inhaltszusammenfassung für TRENDnet TFC-1000MSC

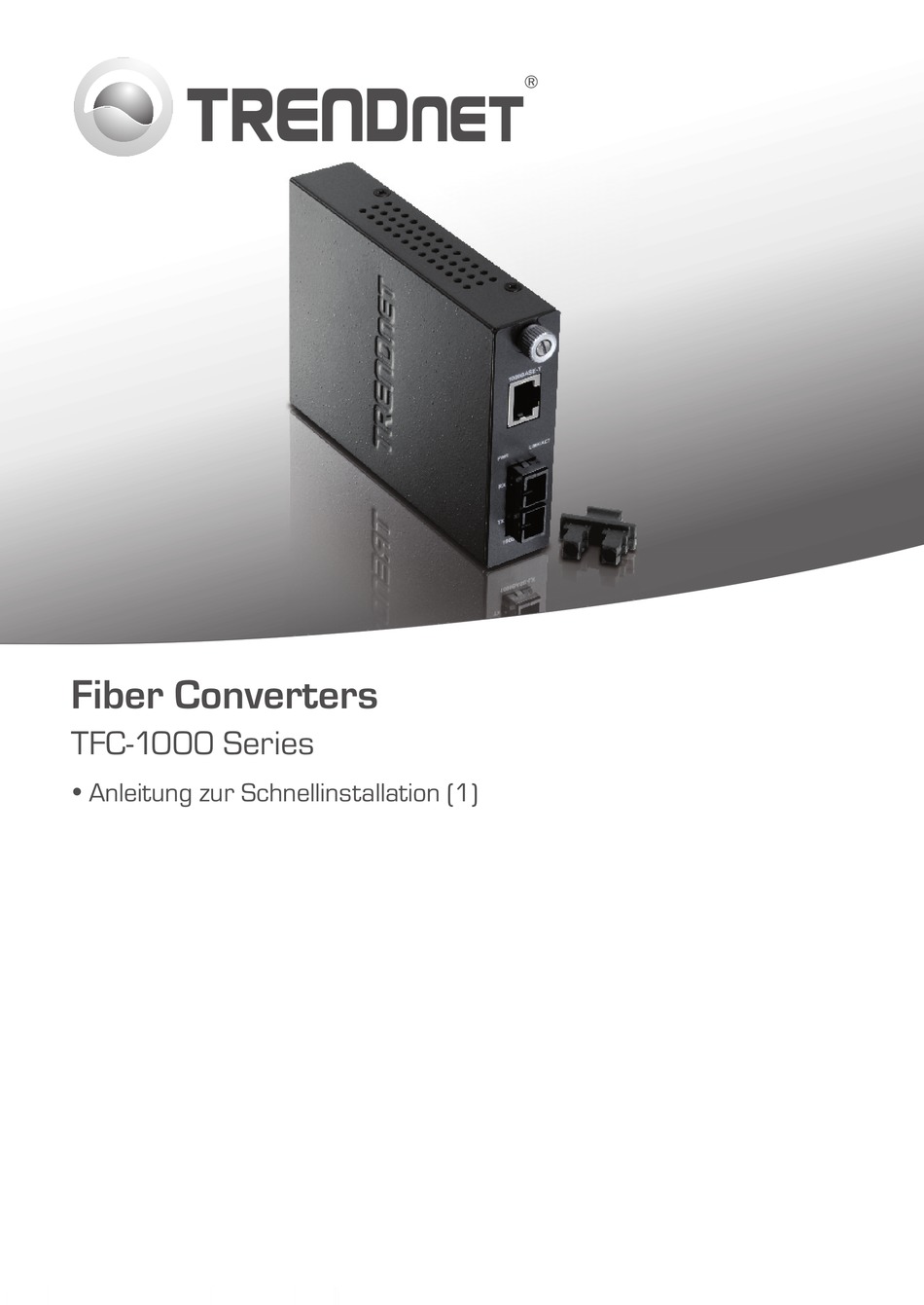

- Seite 1 Fiber Converters TFC-1000 Series Ÿ Anleitung zur Schnellinstallation (1)
-
Seite 2: Optionale Geräte
1. Bevor Sie anfangen Packungsinhalt Ÿ Glasfaserkonverters Ÿ Mehrsprachige Installationsanleitung Ÿ Netzteil Wenn keiner der oben genannten Inhalte fehlen, wenden Sie sich an Ihren Fachhändler. Mindestanforderungen Ÿ Ausreichend kühle und trockene Umgebung Ÿ Abwesenheit von starken Quellen elektromagnetischer Felder (wie Motoren), Vibrationen, Staub und direkter Sonneneinstrahlung Ÿ... - Seite 3 2. Verbinden Sie den Glasfaserkonverter mit einem Glasfaserkabel. 3. Verbinden Sie das Netzteil mit der Buchse auf der Rückseite des Konverters. Hinweis: 1. Bei TFC-1000MSC / S20/ S50 / S70 müssen die Sende- (TX) und Empfangs-(RX) Kabel an der entgegengesetzten Glasfaserverbindung vertauscht werden. 2. Kabel a.
- Seite 4 Installation der Glasfaserkonverter in einem Gehäuse 1. Schrauben Sie die Abdeckung des entsprechenden Gehäuseteils ab. 2. Lösen Sie die Schraube und nehmen Sie den Glasfaserkonverter aus dem Metallgehäuse 3. Schieben Sie den Medienkonverter in einen freien Steckplatz und ziehen Sie die Schraube wieder an.
- Seite 5 3. LEDs und DIP-Schalter LEDs Farbe Sequenz Funktion leuchtet Grün Gerät eingeschaltet (Stromver- Gerät ausgeschaltet sorgung) LINK/ACT Grün leuchtet 2000 MBit/s (vollduplex) verbunden (pro Port) Blinking Grün 2000 MBit/s (Vollduplex) Datenübertragung/-empfang (pro Port) Die Verbindung ist unterbrochen DIP-Schalter Schalter Vorgang Funktion TX Forced Mode (Erzwungener Modus) TX Auto-Negotiation LLR Enable (Aktivieren)
- Seite 6 Model Number: TFC-1000MSC, TFC-1000S20, TFC-1000S50, TFC-1000S70 TFC-1000MGB, TFC-1000MGA, TFC-1000S10D3, TFC-1000S10D5 1000S40D3, TFC-1000S40D5...
