Erhardt Markisen Fallarm Bedienungsanleitung
Senkrechtmarkise
Inhaltszusammenfassung für Erhardt Markisen Fallarm

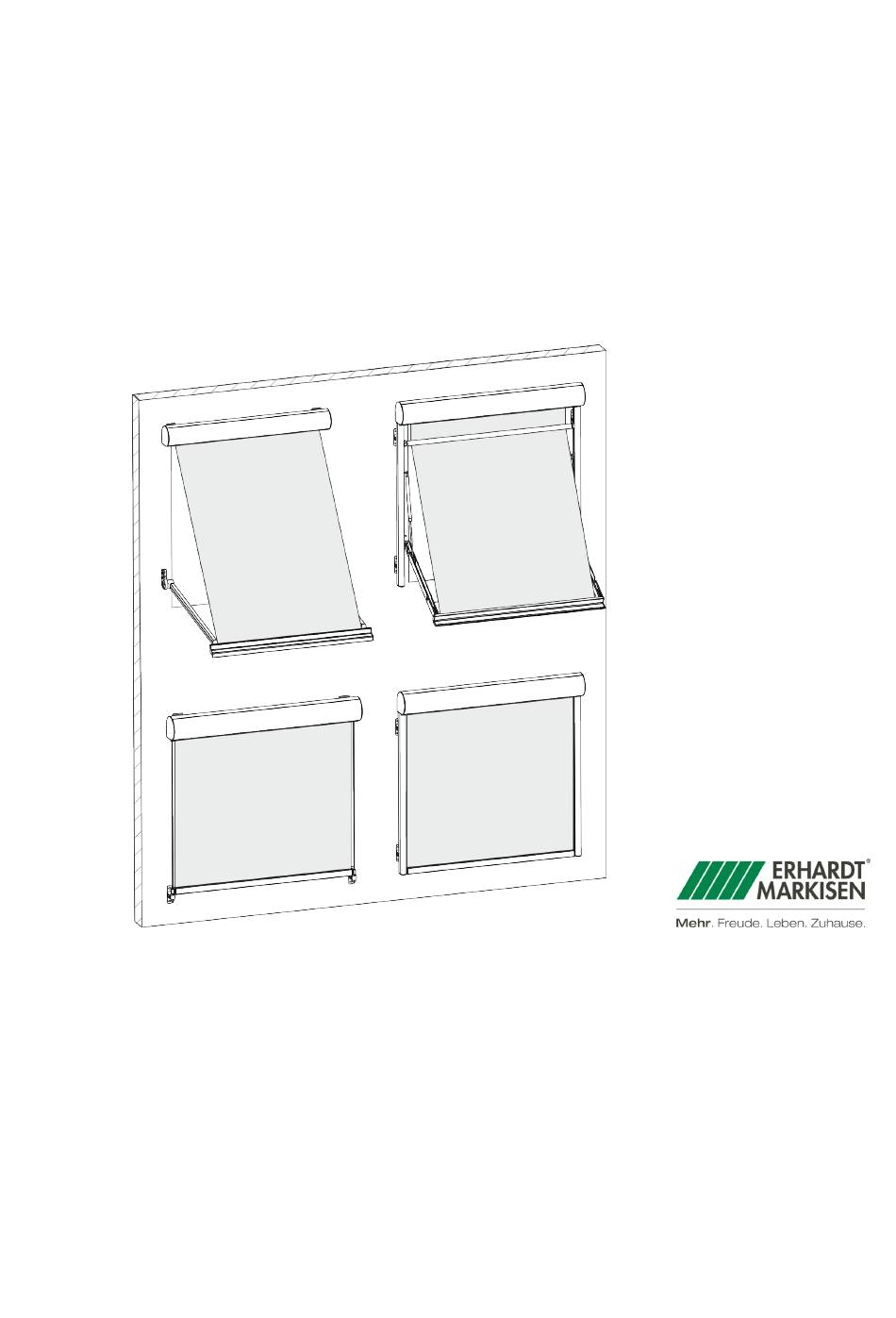

- Seite 1 Bedienungsanleitung Senkrechtmarkise Fallarm, MAR, TRR-S, TRR Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Erhardt Markisenbau GmbH Feuerhausgasse 10 89349 Burtenbach Deutschland Telefon: +49 8285 899-0 Telefax: +49 8285 899-33 E-Mail: info@markisen-erhardt.de Internet: www.markisen-erhardt.de Originalbedienungsanleitung Bedienung_Erhardt_Senkrechtmarkise_2016_V2.0, 1, de_DE © Erhardt Markisenbau GmbH 2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016...
-
Seite 3: Ergänzende Anweisungen
Nichtbeachtung dieser Anleitung nicht bestimmungsgemäße Verwendung Durchführung von Tätigkeiten und Reparaturen durch nicht fachkundiges Personal technische Veränderungen Schäden am Gerät, die durch den Einsatz ungeeigneter Reini- gungsmittel entstehen Kundendienst Bei Kundendienstanfragen den zuständigen Fachhändler kontak- tieren. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Überblick über die Markisentypen........5 Sicherheit................10 Betätigungsarten.............. 12 Bedienung................. 14 Reinigung und Wartung........... 17 Störungen................21 Demontage und Entsorgung..........22 Konformitätserklärung gemäß DIN EN 13561....23 Index................... 24 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016... -
Seite 5: Überblick Über Die Markisentypen
Überblick über die Markisentypen Senkrechtmarkise Typ Fallarm Abb. 1: Senkrechtmarkise Typ Fallarm Die Markise der Serie Fallarm besitzt einen Rundkasten (Abb. 1/1) mit einem Durchmesser von ca. 120 mm und dient zum Beschatten von senkrechten Glasflächen. Der Kasten kann mithilfe von Wandkonsolen (Abb. 1/7) an die Fas- sade oder mithilfe von Deckenkonsolen (Abb. - Seite 6 (Abb. 2/1) mit einem Durchmesser von ca. 120 mm und dient zum Beschatten von senkrechten Glasflächen. Der Markisolettenarm (Abb. 2/5) wird zusammen mit der Fallarm- gleitschiene in den Seitenführungsschienen (Abb. 2/2) geführt. Beim Ausfahren der Markise fahren der Markisolettenarm und die Fallarmgleitschiene zunächst senkrecht nach unten.
- Seite 7 Überblick über die Markisentypen Der Antrieb erfolgt je nach Austattungsvariante mit einer innen-/ außenliegenden Kurbel oder einem Motor, der mithilfe von Bedien- tastern oder einer Funkfernbedienung angesteuert werden kann. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR...
- Seite 8 Lage das Markisentuch (Abb. 3/5) straff gespannt ist. Der Antrieb erfolgt je nach Austattungsvariante mit einer innen-/ außenliegenden Kurbel oder einem Motor, der mithilfe von Bedien- tastern oder einer Funkfernbedienung angesteuert werden kann. Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016...
- Seite 9 Position und verhindert, dass das Markisentuch bei auf- kommendem Wind beschädigt wird. Der Antrieb erfolgt je nach Austattungsvariante mit einer innen-/ außenliegenden Kurbel oder einem Motor, der mithilfe von Bedien- tastern oder einer Funkfernbedienung angesteuert werden kann. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR...
-
Seite 10: Sicherheit
Bei Arbeiten im Ausfahrbereich der Markise besteht erhöhte Quetsch- und Absturzgefahr. – Automatische Steuerung ausschalten. – Handbetrieb verhindern durch Unterbrechen der Stromzufuhr (Sicherung ausschalten oder die Steckerkupplung vom Motor trennen). – Während des Betriebs nicht an bewegte Teile fassen. Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016... - Seite 11 B. Frost kann zu erheblichen Sachschäden führen. Eine Markise darf niemals unbeaufsichtigt ausgefahren sein. Eine Automatiksteuerung kann unter extremen Bedingungen versagen (z. B. Stromausfall, Defekte, plötzlich auftretende Unwetter). – Bei Abwesenheit die Markise einfahren und die Automatiksteuerung ausschalten. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR...
-
Seite 12: Betätigungsarten
Für das Ein- und Ausfahren der Markise wird die Kurbel in die Getriebeöse eingehängt. Anschließend kann sie wieder ent- nommen werden. Je nach Variante ist die Getriebeöse innenlie- gend (Abb. 6/1) oder außenliegend (Abb. 7/1). Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016... - Seite 13 B. Frost oder Sturm kann zu erheblichen Sach- schäden führen. Eine Markise darf niemals unbeaufsichtigt ausgefahren sein. Eine Automatiksteuerung kann unter extremen Bedingungen versagen (z. B. Stromausfall, Defekte, plötzlich auftretende Unwetter). – Bei Abwesenheit die Markise einfahren und die Automatiksteuerung ausschalten. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR...
-
Seite 14: Bedienung
Bedienung Bedienung Die Bedienung wird nachfolgend beispielhaft anhand der Senkrechtmarkise des Typs TRR dargestellt. Die Bedienung der Senkrechtmarkisen der Typen Fallarm, Markisolette und TRR-S erfolgt auf dieselbe Weise. Ausfahrbereich Den Ausfahrbereich der Markise von festen und beweglichen Hin- dernissen freihalten. - Seite 15 Bedienung bei Nässe Markise bei Regen einfahren bzw. nicht ausfahren. HINWEIS! Schimmelbildung durch feuchtes Markisentuch! Das feuchte Markisentuch neigt im eingefahrenen Zustand zur Schimmelbildung. – Das Markisentuch nach dem Regen zum Trocknen ausfahren. Abb. 14: Nässe 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR...
- Seite 16 Führungsschienen können beim Betrieb der Mar- kise zu einem Sachschaden führen. – Vor dem Einfahren der Markise sicherstellen, dass sich kein Laub oder andere Fremdkörper auf dem Markisentuch oder in den Führungsschienen befindet. Abb. 16: Laub und Fremdkörper Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016...
-
Seite 17: Reinigung Und Wartung
Nicht an der Markise oder Teilen davon festhalten. – Leitern nicht an die Markise anlehnen. Um eine lange Lebensdauer zu gewährleisten, wird empfohlen, die Markise regelmäßig, jedoch mindestens einmal pro Jahr, zu rei- nigen. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR... - Seite 18 Das Markisentuch nachbehandeln ( auf Seite 19). Diesen Vorgang so lange wiederholen, bis der Schmutz oder die leichten Fleckstellen vollkommen beseitigt wurden. Kleine, punktuelle Verschmutzungen können mit einem farblosen Radiergummi vom Markisentuch entfernt werden. Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016...
- Seite 19 Jegliche Art der Reinigung eines Markisenstoffes, die mit Unter- stützung von Reinigungsmitteln erfolgt, kann zu einem Abbau der ursprünglichen Imprägnierung des Gewebes führen. Um einen ausreichenden Wetterschutz zu gewährleisten, ist nach einer punk- tuellen oder flächigen Reinigung eine Nachimprägnierung erforder- lich. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR...
- Seite 20 Ausstat- tungsvariante erworben wurde. – Alle Reparaturarbeiten dürfen nur von einem Fach- betrieb ausgeführt werden. – Markisen, bei denen eine Reparatur erforderlich ist, dürfen nicht mehr benutzt werden. Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016...
-
Seite 21: Störungen
Ausstattungsvariante fachkraft überprüfen lassen. erworben wurde. Der Motor ist defekt, sofern diese Fachbetrieb kontaktieren. Ausstattungsvariante erworben wurde. Die Endlagen werden Verzug der Markise. Endlagen durch den Fachbetrieb neu nicht mehr erreicht. einstellen lassen. 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR... -
Seite 22: Demontage Und Entsorgung
Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. – Kunststoffe, Metalle, Elektronikkomponenten, Bat- terien und Markisenstoff gemäß den örtlichen Bestimmungen der Wiederverwertung zuführen. – Im Zweifel Auskunft zur umweltgerechten Entsor- gung bei der örtlichen Kommunalbehörde oder speziellen Entsorgungsfachbetrieben einholen. Senkrechtmarkise Fallarm, MAR, TRR-S, TRR 31.05.2016... -
Seite 23: Konformitätserklärung Gemäß Din En 13561
Konformitätserklärung gemäß DIN EN 13561 Konformitätserklärung gemäß DIN EN 13561 31.05.2016 Senkrechtmarkise Fallarm, MAR, TRR-S, TRR... -
Seite 24: Index
Haftungsbeschränkungen ....3 Senkrechtmarkise Typ Fallarm ... . 5 Handkurbel ......12 Senkrechtmarkise Typ MAR .
