FUHR SmartAccess Modul SAM Montage- Und Anschlussanleitung Seite 3

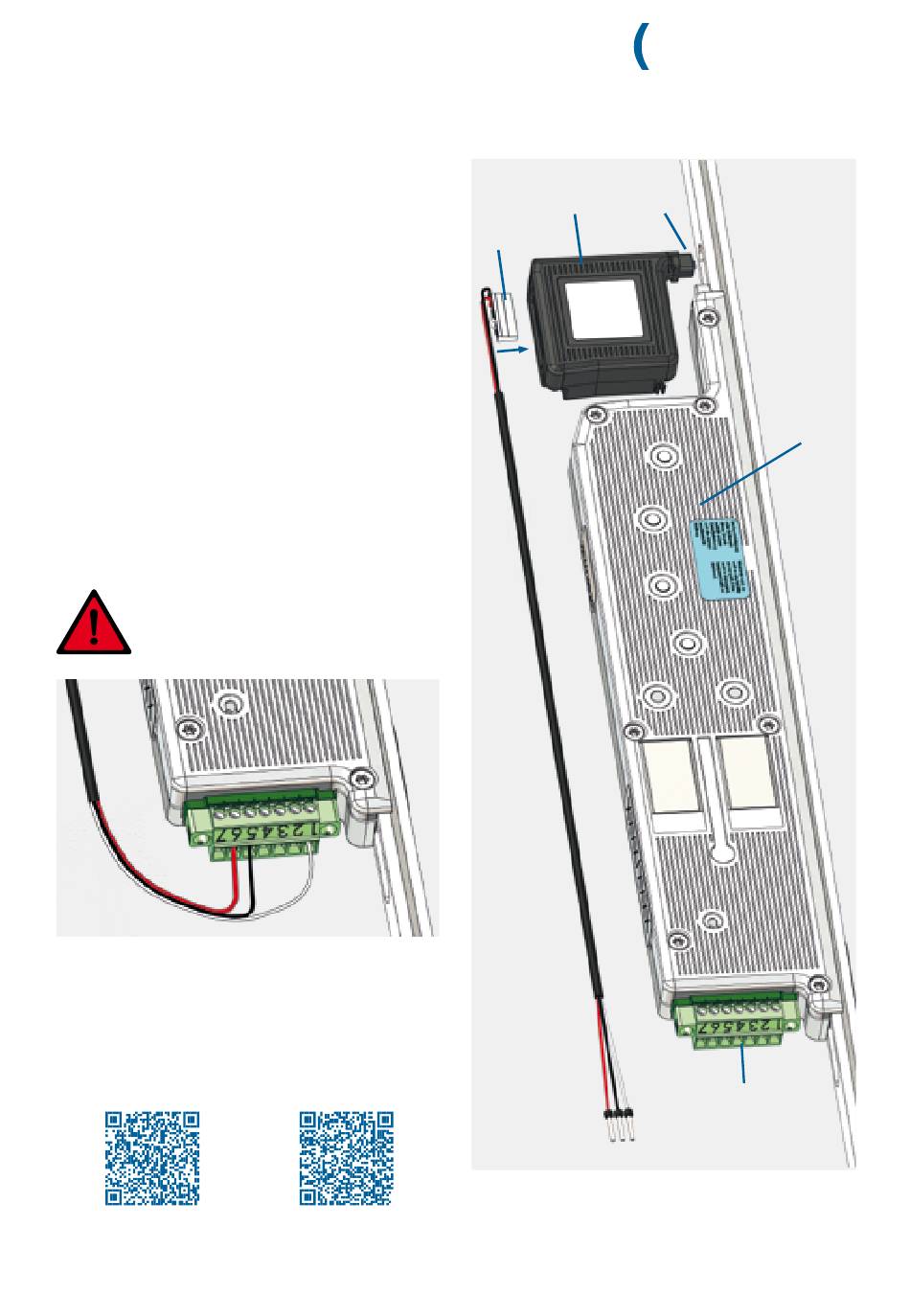

4 Montage und Anschluss
Das SmartAccess Modul SAM besitzt eine transparente
Programmiertaste mit blauer Kontroll-LED (1) zum An-
lernen.
Das SmartAccess Modul SAM wird in den oberen
Bereich des Motorgehäuses eingerastet.
In dem Schlossstulp befindet sich oberhalb des Motors
eine Öffnung, durch die man die LED-Programmiertaste
(1) im eingebauten Zustand von außen mit einem dün-
nen Gegenstand betätigen kann.
Zur Demontage muss erst diese LED-Programmiertaste
gedrückt werden, bevor das SmartAccess Modul SAM
nach oben abgezogen werden kann.
Der Stecker (2) des 3- adrigen Anschlusskabels (Cable-
Kit 1-6) wird in die Rückseite des SmartAccess Moduls
SAM gesteckt und die Adern am anderen Ende werden
wie folgt an den grünen Motorstecker angeschlossen:
Klemme 1 – weißes Kabel
Klemme 5 – schwarzes Kabel
Klemme 6 – rotes Kabel
Nachdem die Stromversorgung des Motorschlosses
(Klemme 2-3, siehe Montageanleitungen multitronic
881/881GL oder autotronic 834/836 – www.fuhr.de)
angeschlossen wurde, ist das Smart-Access Modul SAM
einsatzbereit.
