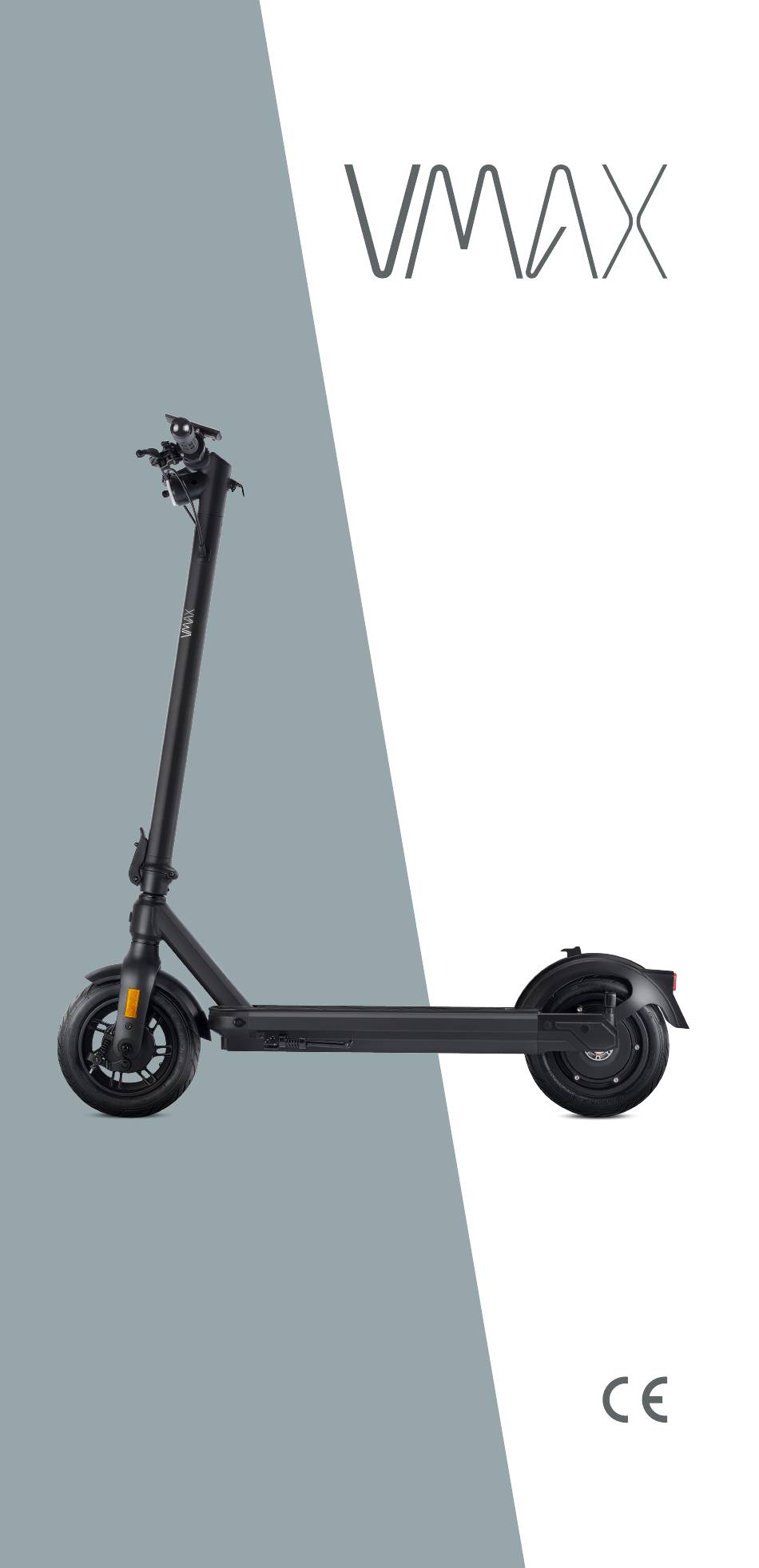

- Seite 1 BEDIENUNGS- ANLEITUNG VMAX VX2 EXTREME...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Die Marke VMAX Lieferumfang und Verpackung Strassenzulassung Haftungsausschluss und Sicherheitshinweise Verwendete Symbole Wartung und Pflege Lagerung Beschreibung der Teile Montage Display Displayeinstellungen Display Funktionen Feineinstellungen Vor der ersten Fahrt Garantie & Service VMAX App im Überblick Entsorgung Technische Daten... -
Seite 3: Die Marke Vmax
VMAX E-Scooter unvergleichlichen Fahrspass und vermitteln ein Freiheitsgefühl, dass jeden Kilometer zu einem Erlebnis macht. Dein VMAX VX2 Extreme wurde in unserer eigenen Fabrik für dich produziert. Unsere Fertigung ist nach den strengen Qualitäts- und Sicher- heitsstandards ISO 9001:2019 und AMFORI/BCSI zertifiziert. -
Seite 4: Lieferumfang Und Verpackung
Wir sehen auch uns in der Verantwortung für unseren Planeten. Deshalb findest du in unserer Verpackung ein ausgeklügeltes Konzept, den VX2 Extreme und seine Bestandteile zu schützen, die weitgehend auf Kunststoff verzichtet. Bewahre die Verpa- ckung bitte für allfällige Services auf, um den Scooter versenden zu können. -
Seite 5: Haftungsausschluss Und Sicherheitshinweise
HAFTUNGSAUSSCHLUSS UND SICHERHEITSHINWEISE Bitte beachte neben der vorliegenden Bedienungsanleitung auch das Dokument „VMAX Start your Journey“ – dieses kannst du auf dem Internetauftritt von VMAX sowie in deinem Lieferumfang finden. VERWENDETE SYMBOLE In der Bedienungsanleitung: WARNUNG: ACHTUNG: Mögliche Risiken, Hinweis für Handlungs- Personenschäden und... -
Seite 6: Wartung Und Pflege
WARTUNG UND PFLEGE ACHTUNG: DEIN GERÄT BEDARF EINER REGELMÄSSIGEN UND SORGFÄLTIGEN PFLEGE. GEHE DABEI WIE FOLGT VOR: • Dein E-Scooter ist nicht wasserdicht. Die elektronischen Komponenten sind gemäss Norm IPX6 gegen starkes Strahlwasser innerhalb des vorgegebenen Prüfrahmens geschützt. Dies schliesst nicht aus, dass Wasser ins Innere des Scooters eindringen kann. -
Seite 7: Lagerung
LAGERUNG ACHTUNG: UM DEN SCOOTER ZU LAGERN, BEISPIELS- WEISE ÜBER DEN WINTER, BEACHTE BITTE DIE FOLGENDEN PUNKTE: • Lade den Li-Ion Akku vor der Einlagerung auf ca. 80% auf. • Wiederhole den Vorgang während der Lagerung und bei Nichtgebrauch mindestens alle vier Wochen, um eine Tiefenentladung zu vermeiden. -
Seite 8: Beschreibung Der Teile
BESCHREIBUNG DER TEILE 1. Griffe 2. Gashebel 3. Display 4. Bremshebel links 5. Bremshebel rechts 6. Frontlicht 7. Haken 8. Lenkstange 9. Sicherheitsverschluss 10. Klapphebel 11. Schutzblech vorne 12. Vorderrad 13. Trommelbremse 14. Ständer 15. -
Seite 9: Montage
MONTAGE Schritt 1 Entnimm den E-Scooter der Verpackung und prüfe, ob alle Teile des Lieferumfangs enthalten sind. Schritt 2 Klappe die Lenkstange nach oben, sodass der Klappmechanismus einrastet. Schritt 3 Verbinde das Kabel der Lenkstange und das Kabel des Lenkkopfs miteinander und setze anschliessend den Lenkerkopf auf die Lenkstange. -
Seite 10: Display
DISPLAY 1. Gang 8. An- / Aus-Knopf 2. Km / h 9. Lichtknopf 3. Batterieanzeige 10. Menütaste 4. Geschwindigkeit 11. Blinker Schaltfläche 5. Watt 12. OK-Taste 6. Kilometerstand 13. E/S-Taste 7. Gashebel 14. USB-Stecker (Smartphone Ladung) Bedienelemente: Um in die Displayeinstellungen zu gelangen, muss die Menütaste für 2 Sekunden betätigt werden. -
Seite 11: Displayeinstellungen
DISPLAYEINSTELLUNGEN BENUTZEREINSTELLUNG 1. Fahrstrecke und Zeit bereinigen a. Nein = Grundwert, Trip Distanz und Trip Zeit werden kumuliert b. Ja = Trip Distanz und Trip Zeit werden wieder auf 0 gesetzt 2. Hintergrundbeleuchtung a. Hintergrundbeleuchtung Stufe 1-3 je nach Wunsch einstellen 3. -
Seite 12: Personalisierte Parametereinstellung
DISPLAY EINSTELLUNGEN PERSONALISIERTE PARAMETEREINSTELLUNG 1. Passwort aktivieren Hier kannst du das unter Punkt 2. „Passwort ändern“ festgelegte Passwort eingeben und danach mit OK bestätigen. (Grundpasswort 1234 oder 0000). a. Nein = Beim Einschalten des E-Scooters wird kein Passwort abgefragt b. Ja = Der E-Scooter kann nur noch mit Eingabe des festgelegten Passwortes eingeschalten werden 2. -
Seite 13: Wiederherstellung Der Standardeinstellung
DISPLAYEINSTELLUNGEN WIEDERHERSTELLUNG DER STANDARDEINSTELLUNG Nein Grundeinstellung Du kannst einen allfälligen Fehlercode, welcher nur versehentlich auftritt, wieder löschen. SYSTEMEINSTELLNG Minimale Spannung Die minimale Spannung kann hier eingestellt werden. Die Grundeinstellung beträgt 42.0 V. So wird dein Akku optimal geschont. Tempomat Um den Tempomat zu aktivieren, drücke 3x schnell den An- / Aus-Knopf im eingeschalteten Zustand. -
Seite 14: Feineinstellungen
FEINEINSTELLUNGEN ACHTUNG! Achte vor der ersten Fahrt auf die korrekte Einstellung der vorderen Trommelbremse. Diese muss unbe- dingt auf das Gewicht des Fahrers eingestellt und regelmässig nachgestellt werden. Bremseinstellung Trommelbremse Drehe die Mutter im Uhrzeigersinn, um die Bremskraft der Trommelbremse zu verstärken. Drehe die Mutter im Gegenuhrzeigersinn, um die Bremse zu lösen. - Seite 15 FEINEINSTELLUNGEN Ein / Ausschaltung und Gangschaltung Betätige für 2 Sekunden den An- / Aus-Knopf, um das Gerät einzuschalten. Betätige kurz den E/S-Schalter an der linken Einheit, um zwi- schen den Gängen zu wechseln. Betätige erneut für 4 Sekunden den An- / Aus-Knopf, um das Gerät auszuschalten. Bei Nichtbenutzung des E-Scooters schaltet sich das Gerät nach 5 Minuten automatisch aus.
-
Seite 16: Vor Der Ersten Fahrt
VOR DER ERSTEN FAHRT Stelle sicher, dass das Gerät in einwandfreiem und unbeschä- digtem Zustand ist. • Stelle den E-Scooter auf eine ebene Oberfläche und prüfe den Ladestatus. • Betätige den An- / Aus-Schalter am Lenker, das Display mit der Akkuanzeige leuchtet auf. •... -
Seite 17: Garantie & Service
GARANTIE & SERVICE VMAX gewährt eine uneingeschränkte Garantie von 24 Monaten mit folgenden Ausnahmen: • Die Abnutzung der Verschleissteile (z.B. Bremsen, Reifen, Akkus und Lager). • Schäden, welche durch unsachgemässen Gebrauch verur- sacht wurden. • Schäden, die aufgrund von Missachtung der Sicherheitshin- weise verursacht wurden. -
Seite 18: Vmax App Im Überblick
DIE VMAX APP IM ÜBERBLICK Die VMAX-App erweitert deinen VX2 Extreme um smarte Funktionen. Sie zeigt wichtige Echtzeitdaten an und erleichtert die Navigation. Hauptfunktionen • Reichweitenanzeige: Präzise Vorhersage basierend auf Echtzeitdaten. • Navigation: Turn-by-Turn-Navigation. • Routenplanung: Zeichne Strecken ein, die App erstellt die optimale Route. -
Seite 19: Entsorgung
ENTSORGUNG Entsorgung von Elektro– und Elektronikgeräten Die durchgestrichene Mülltonne bedeutet, dass du gesetzlich verpflichtet bist, diese Geräte einer vom unsortierten Siedlungs- abfall getrennten Erfassung zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne, beziehungsweise jeg- liche allgemeine Entsorgung, ist untersagt. Die Batterie muss, sofern möglich, vor der Entsorgung entnommen und separat entsorgt werden. -
Seite 20: Technische Daten
TECHNISCHE DATEN VX2 Extreme Produktbezeichnung: VMAX VX2 Extreme LT VMAX VX2 Extreme ST VMAX VX2 Extreme GT Systemspannung: 48V Batteriekapazität: 10.4 Ah / 13.0 Ah / 16.5 Ah Motorleistung: 500 W Max. Reichweite (km&mi): 45 km / 28 mi...
