high flow NEXT
den, ein Betrieb mit verringerter Genauigkeit ist allerdings auch mit gewinkelten
Anschlüssen möglich.

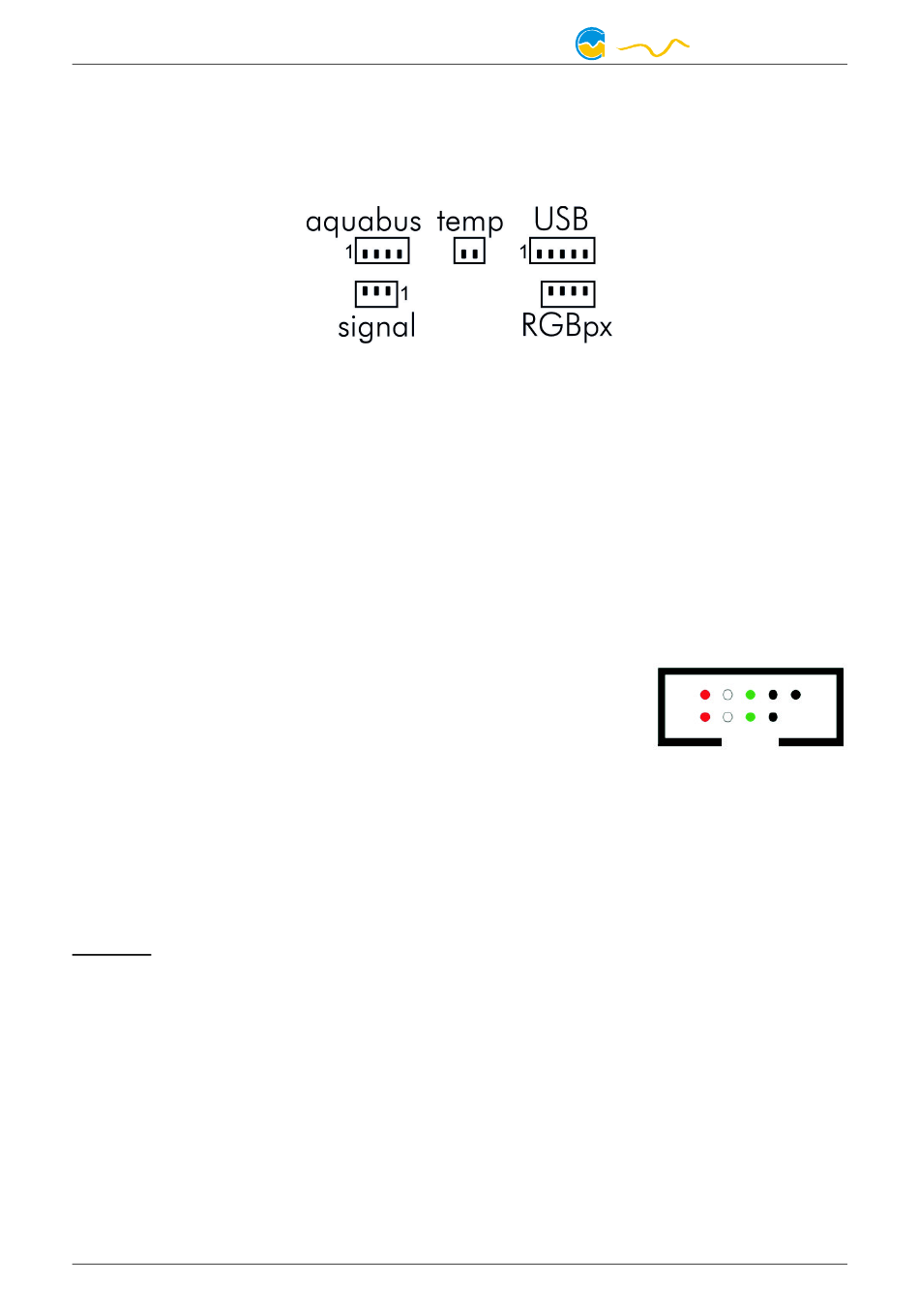

4. 4. 4. 4. Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse
ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-
ternen Komponenten das PC-Netzteil komplett aus!
4.1. Anschluss „USB" 4.1. 4.1. 4.1. Anschluss „USB" Anschluss „USB" Anschluss „USB"
Verbinden Sie diesen Anschluss mit einem freien internen USB-Anschluss Ihres
Mainboards. Achten Sie unbedingt auf korrekte Ausrichtung des Anschlusssteckers!
Pinbelegung: Pin 1 +5 V (rot)
Pin 2 D–
Pin 3 D+ (grün)
Pin 4 GND (schwarz)
Pin 5 GND (schwarz), optional
Der entsprechende Anschluss auf dem Mainboard ist meis-
tens eine neunpolige Stiftleiste mit zwei unabhängigen USB-
Ports. Beide Reihen mit 4/5 Pins können zum Anschluss ei-
nes USB-Gerätes verwendet werden. Die schwarzen Adern
müssen zur Seite mit dem fehlenden Pin ausgerichtet wer-
den, siehe Abbildung mit eingefärbten Pins.
4.2. 4.2. Anschluss „aquabus" Anschluss „aquabus"
4.2. 4.2. Anschluss „aquabus" Anschluss „aquabus"
Anschluss zur Kommunikation mit anderen Geräten von Aqua Computer. USB-
und aquabus-Anschluss können gleichzeitig genutzt werden.
Hinweis: Ohne USB-Verbindung sind alle RGBpx-Funktionen deaktiviert!
Pinbelegung: Pin 1 GND
Pin 2 aquabus SDA
Pin 3 aquabus SCL
Pin 4 +5 V
Kompatible aquabus-Geräte:
aquaero 6 XT (53146, 53206, 53250, 53251, 53262, 53263)
●
aquaero 6 PRO (53145, 53253)
●
aquaero 6 LT (53234)
●
aquaero 5 XT (53089, 53125, 53249)
●
aquaero 5 PRO (53090, 53252)
●
aquaero 5 LT (53095)
●
- 34 -
(weiß)
