- Seite 1 Betriebsanleitung STEUERUNG PUR für kleinkläranlagen DIBT Z-55.61-463 Z-55.61-464 VON DER NATUR ERFUNDEN VON UNS PERFEKTIONIERT...
- Seite 2 2. Aufbau und Funktion der Steuerung – Eingabemöglichkeiten, Navigation und die erste Inbetriebnahme 3. Das Hauptmenü – Bedienhinweise und allgemeine Informationen für den Endbenutzer 4. Das Servicemenü – Bedienhinweise und allgemeine Informationen für den Techniker 5. Fehlermeldungen – Hinweise zum selbstständigen Beheben von Fehlerquellen 6. Einbau der Abdeckung für die Pur-Outdoor-Variante...
- Seite 3 Betrieb zu gewährleisten. Bitte lesen Sie sich diese Bedienungsanleitung vor Inbetriebnahme der Steuerung aufmarksam durch! Die„Picobells Pur“ Steuerung selbst bedarf keinerlei Wartung. Schützen Sie das Gerät vor Feuchtigkeit und achten Sie darauf keine Lösungsmittel oder scharfen Reinigungsmittel bei der Außenpflege zu verwenden.

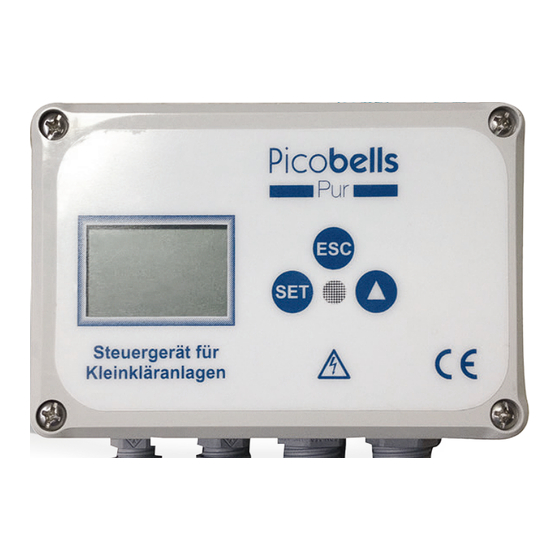

- Seite 4 3 ESC (Zurück)-Taste 4 Links danebendas LED Display Die Bedienung und Beobachtung der „Picobells Pur“ Kläranlagensteuerung erfolgt mit Hilfe einer hintergrundbeleuchteten LCD-Klar- textanzeige, einem Tastaturfeld sowie einem akustischen Signalgeber und einer dreifarbigen LED. Die LCD-Klartextanzeige dient zum Anzeigen des Betriebszustandes, der Betriebsparameter und führt den Bediener bei der Einstellung.
- Seite 5 • LED Rot: Störung aufgetreten Steuerung im Betrieb Nachdem ihre „Picobells Pur“ Steuerung das erste Mal in den Betrieb genommen wurde, bzw. ein kompletter Neustart mit Werksein- stellung erfolgt ist, werden Sie aufgefordert die Sprache auswählen. Anzeige beim Neustart mit Werkseinstellung...
- Seite 6 3. 7) Eingabe Service Code (Servicemenü) 3. 8) Sprachauswahl Betriebszustand Hierunter finden sich die aktuellen Informationen, in welcher Phase sich die „Picobells Pur“ Steuerung gerade befindet. Neben der unten angegebenen Belüftungsphase, kann auch gerade die Phase der Schlammrückführung aktiv sein. Beispiel Belüftungsphase:...
- Seite 7 Der Verdichter und das Magnetventil zur Betätigung der Schlammrückführung sind in Betrieb – angezeigt wird der gemessene Strom- verbrauch. Datum/Uhrzeit Bei ggf. falschem Datum oder falscher Uhrzeit, können diese nachjustiert werden. Eingestellt werden diese wie beim erstmaligen Starten der „Picobells Pur“ Steuerung. TT.MM.JJJJ Datum hh:mm.ss Uhrzeit Durch das Drücken der SET Taste...
- Seite 8 3. Anwählbare Funktionen im Hauptmenü Alte Störungen auslesen Die „Picobells Pur“ Steuerung zeichnet Störungen und Probleme auf, die aufgetreten sind und speichert diese im Betriebstagebuch. Gelöscht werden können diese nur durch einen Servicetechniker. ALTE STÖRUNGEN Text AUSLESEN Text drücken, um anzuzeigen Angezeigt werden alte Störungen und wann diese aufgetreten sind.
- Seite 9 Eingabe Service Code (Servicemenü) Die Eingabe des Service Codes führt Ihren Servicetechniker in einen separaten Bereich der Software, in dem z.B. die Grundeinstellung für die Taktzeiten der Belüftung/Schlammrückführung vorgenommen werden kann. EINGABE Text SERVICE CODE Codeeingabe drücken, um die Eingabe durchzuführen CODE: Text O O O O...
-
Seite 10: Das Servicemenü
4. Das Servicemenü Folgende Programmpunkte sind über die Richtungstaste zu erreichen und mit der SET Taste auswählbar: 4. 1) Taktzeit einstellen 4. 2) Alte Störungen löschen 4. 3) Betr. Stunden löschen 4. 4) Wartung löschen Die Taktzeit einstellen TAKTZEIT Text EINSTELLEN Hier werden die Taktintervalle von der Belüftungszeit und Schlammrückführung eingestellt. - Seite 11 Die gespeicherten Störungen löschen ALTE STÖRUNG Text LÖSCHEN Mit SET den Zugang bestätigen und mit der Richtungstaste zwischen Ja und Nein wählen, mit der SET wieder bestätigen und bei Bedarf löschen. SICHER? Text alternativ SICHER? Text NEIN alternativ Die Betriebsstunden löschen BETR.
- Seite 12 5. Fehlermeldung Checkliste Fehlerbehebung Kläranlagensteuerungen Trotz aller Sorgfalt kann es leider immer einmal passieren, dass etwas nicht so funktioniert, wie es soll und sich der Fehlerteufel eingeschlichen hat. In diesem Fall werden natürlich Mängel innerhalb der Garantie und Gewährleistungszeit beseitigt. Oftmals hat sich aber auch gezeigt, dass viele Reklamationen hätten vermieden werden können, wenn vor Ort einige wenige Dinge zuvor geprüft worden wären.
- Seite 13 Alle Einstellungen sind in einem nichtflüchtigen Speicher gespeichert, so dass eine Neueinstellung nach einem Batterieausfall nicht erforderlich ist. Netzausfall und Netzwiederkehr werden archiviert. Bei allen Arbeiten an den elektrischen Komponenten der Kläranlage ist das ganze System stromlos zu machen. Sichern Sie gegen Wie- dereinschalten und prüfen Sie auf Spannungsfreiheit, bevor Sie mit der Arbeit beginnen.
- Seite 14 6. Einbau der Abdeckung Anleitung für den Einbau der Abdeckung für die Pur-Outdoor-Variante „PUR Outdoor“ Die Abdeckung „Picobells Pur Outdoor“ besteht aus mehreren Teilen: einem Unterteil Outdoor (schwarz), einem Oberteil (transparent mit Schloss), vier langen VA Schrauben sowie acht Unterlegscheiben und vier Muttern.
- Seite 15 VON DER NATUR ERFUNDEN VON UNS PERFEKTIONIERT...
