opti-sciences MPM100 Benutzerhandbuch
Multipigmentmessgerät
Inhaltszusammenfassung für opti-sciences MPM100

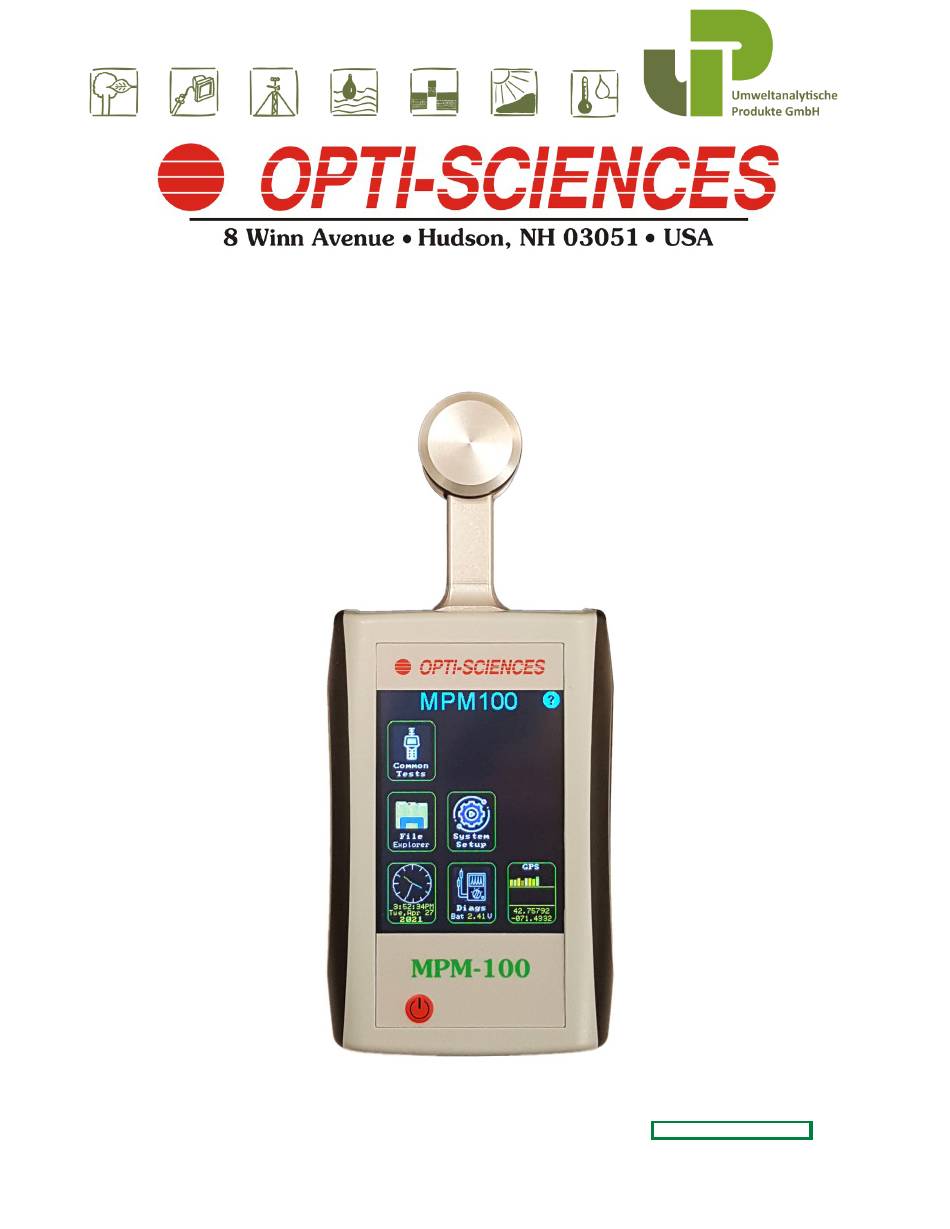

- Seite 1 MPM100 Multipigmentmessgerät Deutsches Handbuch von UP Umweltanalytische Produkte GmbH * www.upgmbh.com...
-
Seite 2: Inhaltsverzeichnis
MPM100 Benutzerhandbuch Juli 2021 Inhaltsverzeichnis Übersicht......................................3 Batterien und Ladegerät ................................3 Funktionsweise..................................4 Gängige Symbole .................................4 Symbole auf dem Hauptbildschirm............................5 Durchführen eines Tests ................................6 Testbildschirm...................................7 Fehlermeldungen ..................................7 Testaufbau....................................8 Protokollansicht ..................................9 Datei-Explorer .....................................10 USB-Zugriff ....................................10 Datei anzeigen ..................................11 Datei löschen...................................11 Systemeinrichtung..................................12 Protokoll-Datei installieren ..............................12 Uhr einstellen....................................12... -
Seite 3: Übersicht
MPM100 Benutzerhandbuch Juli 2021 Übersicht Das MPM100 ist ein tragbares Pigmentmessgerät für den Feldeinsatz. Es kann auf jedem dünnen, flachen Material verwendet werden, um sowohl die optische Durchlässigkeit als auch die Fluoreszenzeigenschaften zu messen. Der Messbereich der Probe hat einen Durchmesser von 9,5 mm. -
Seite 4: Funktionsweise
MPM100 Benutzerhandbuch Juli 2021 Funktionsprinzip Wenn ein Test gestartet wird, blinken drei Quell-LEDs und die resultierende Fluoreszenz wird vom oberen Probenkopf aufgezeichnet. Die Lichtblitze sind sehr kurz, um Auswirkungen auf die Probe zu minimieren. Anschließend werden Transmissionsmessungen durchgeführt, indem die beiden verbleibenden LEDs blinken und das am unteren Probenkopf vorhandene Signal aufgezeichnet wird. -
Seite 5: Symbole Auf Dem Hauptbildschirm
Standard-Startbildschirm Startbildschirm mit benutzerdefinierten Protokollen Auf dem MPM100 können bis zu drei verschiedene Protokolle gleichzeitig installiert sein. Weitere Protokolle können im Speicher abgelegt werden. Die installierten Protokolle werden in der oberen Symbolreihe angezeigt. Der grundlegende Testbetrieb ist bei allen Protokollen identisch, Unterschiede bestehen lediglich in den Formeln, die für die berechneten Daten verwendet werden. -
Seite 6: Durchführen Eines Tests
MPM100 Benutzerhandbuch Juli 2021 Durchführen eines Tests Tippen Sie auf ein Protokoll-Symbol, um mit den Messungen zu beginnen. Bei Bedarf fordert das Gerät Sie auf, eine Kalibrierung durchzuführen. Vergewissern Sie sich, dass der Probenbereich frei ist, und tippen Sie auf „Kalibrierung durchführen“, um fortzufahren. -
Seite 7: Testbildschirm
MPM100 Benutzerhandbuch Juli 2021 Testbildschirm Das Gerät ist nun bereit für die Aufzeichnung von Messungen. Legen Sie eine Probe zwischen die Backenköpfe und tippen Sie auf „Run Test “ oder ein Test wird automatisch gestartet, wenn dies so konfiguriert ist. -
Seite 8: Testaufbau
MPM100 Benutzerhandbuch Juli 2021 Testaufbau (Test Setup) Tippen Sie auf das Symbol „ “ auf dem Testbildschirm, um das Test-Setup aufzurufen. Protokolldatei Zeigt die aktuell ausgewählte Datei an, die für die Datenspeicherung verwendet wird. Tippen Sie auf „Change File“, um eine andere Datei und/oder ein anderes Verzeichnis auszuwählen. -
Seite 9: Protokollansicht
MPM100 Benutzerhandbuch Juli 2021 Protocol View: Tippen , um das aktuell ausgeführte Protokoll anzuzeigen. Title Name, der auf dem Hauptbildschirm-Symbol angezeigt wird. Log Dir Standardverzeichnis, in dem die Datendateien gespeichert werden. Dieser Eintrag kann durch Ändern des Logdateinamens im Test-Setup- Bildschirm überschrieben werden. -
Seite 10: Datei-Explorer
Wenn Sie den Datei-Explorer-Bildschirm anzeigen und ein USB-Kabel zwischen dem Gerät und einem PC anschließen, wird automatisch der Fernzugriff auf den PC aktiviert. „MPM100“ wird als angeschlossenes Laufwerk auf dem Host-PC angezeigt. Testdaten und Protokolldateien können über den PC übertragen werden. -
Seite 11: Delete File
MPM100 Benutzerhandbuch Juli 2021 View file Tippen Sie auf dem Datei-Explorer- Bildschirm, um eine Datei zum Anzeigen auszuwählen. Verzeichnisse werden vor den Dateinamen angezeigt. Wählen Sie das gewünschte Verzeichnis und dann die Datei aus. Um weitere Seiten mit Dateien anzuzeigen, tippen Sie auf die Pfeiltasten oben links und rechts auf dem Bildschirm. -
Seite 12: System-Setup
MPM100 Benutzerhandbuch Juli 2021 System setup Tippen Sie auf „ “, um grundlegende Systemeinstellungen wie akustisches Feedback und Intervall für die automatische Abschaltung zu ändern. Install protocol file Testprotokoll-Dateien werden über den Systemeinstellungsbildschirm installiert. Hinweis: Protokolldateien müssen in einem Verzeichnis namens „PROTOCOL“ gespeichert werden. -
Seite 13: Diagnose
MPM100 Benutzerhandbuch Juli 2021 Diagnostics Tippen Sie auf „ “, um einige grundlegende Systemdaten anzuzeigen. Diese Informationen können bei der Fehlerbehebung hilfreich sein. Program info Dieses Feld enthält Informationen zur Version der verschiedenen Teile der auf dem Gerät installierten Software. -
Seite 14: Protokollskripte
Juli 2021 Protocol scripts Das MPM100 führt fünf direkte Messungen durch. Drei Fluoreszenzintensitäten und zwei Transmissionswerte. Wie das Gerät diese Daten verwendet, wird durch Protokollskripte definiert. Ein Skript ist eine reine Textdatei, die einfache Anweisungen enthält. Diese Funktion ermöglicht die Erstellung und Bearbeitung benutzerdefinierter Messungen. -
Seite 15: Reservierte Variablen
MPM100 Benutzerhandbuch Juli 2021 Reserved Variables Reservierte Variablen werden aufgezeichnet, wenn der letzte Messpunkt in einer Durchschnittsreihe gemessen wird. Diese Variablen stehen für Berechnungen nicht zur Verfügung. Durch Hinzufügen einer dieser Variablen zur Anweisung LOGFMT = wird der entsprechende Wert in der Datendatei gespeichert. -
Seite 16: Mathematical Functions
MPM100 Benutzerhandbuch Juli 2021 Variables and Values Variablen, die zur Erstellung mathematischer Formeln verwendet werden können. A, B, C, D Temporäre Variablen, die typischerweise in einer Berechnungssequenz verwendet werden. F375 F525 Fluoreszenzintensität aufgrund der 375-nm-Anregungsquelle (Bereich von 0 bis 3500). -
Seite 17: Berechnungsblock
MPM100 Benutzerhandbuch Juli 2021 Protocol script outline Ein vollständiges Skript enthält in der Regel die folgenden Codezeilen: Informationsblock Name des Tests (max. 15 Zeichen) TNAME = Anthocyanin Name des Verzeichnisses (max. 11 Zeichen) LOGDIR = anth Liste der zu speichernden Variablen... - Seite 18 MPM100 Benutzerhandbuch Juli 2021 „End“ markiert das Ende dieser Anweisungsgruppe. Beispiel für einen Berechnungsblock Berechnen Sie das Verhältnis zweier Werte: Die gewünschte Formel lautet: Parameter = T720 / T850. Dabei ist T720 die Durchlässigkeit durch die Probe bei 720 nm.
-
Seite 19: Beispiel Für Ein Komplexes Skript
MPM100 Benutzerhandbuch Juli 2021 Beispiel für ein komplexes Skript Hinweis: Dies ist das Standard-Skript, das geladen wird, wenn keine benutzerdefinierten Protokolle installiert sind. Wählen Sie einen Protokollnamen, der auf dem Test-Symbol verwendet werden soll (maximal 15 Zeichen). TNAME=Common Tests Wählen Sie ein Standard-Protokollverzeichnis aus. -
Seite 20: Wartung
Value=Value1/Value2 Maintenance Das MPM100 enthält keine vom Benutzer zu wartenden Teile. Das Gerät darf nicht zerlegt werden. Die Batterien des Geräts können über eine Klappe auf der Rückseite gewechselt werden. Zur Reinigung der Touchscreen-Oberfläche wird ein Brillenputztuch empfohlen. Der Probenbereich kann mit Druckluft oder einem Wattestäbchen mit etwas Isopropylalkohol... -
Seite 21: Technische Daten
2 AA NiMH-Akkus (zwei Sätze im Lieferumfang enthalten) Ein Satz bietet eine Betriebsdauer von ca. 4 Stunden. Geräteabmessungen: 78 mm x 50 mm x 180 mm Gerätegewicht: 270 g mit Batterien Im Lieferumfang enthalten: MPM100, Stylus, 4 AA-NiMH-Batterien, Universal- Batterieladegerät, USB-Kabel, Handbuch auf USB-Stick, Transportkoffer. -
Seite 22: Format Der Testdatendatei
MPM100 Benutzerhandbuch Juli 2021 Format der Testdatendatei Hinweis: Am Anfang jedes Testlaufs wird eine Kopfzeile hinzugefügt. Die Namen der berechneten Parameter ersetzen den Eintrag „Value#” in der Kopfzeile. Die unten aufgeführten Beispieldaten wurden mit dem Standard-Protokollskript erfasst. SNum, Side, Date, Time, GPS, Gain, F375, F525, F660, T720, T850,C hlM, FlvM, AnthM, nbiE 1, Top, 06.07.2020, 11:03:59, 42.7580985 -071.4328245 1.1, 3, 609, 2978, 1495, 0.783, 0.927, 0.184, 0.390, -0.299, 0.472...
