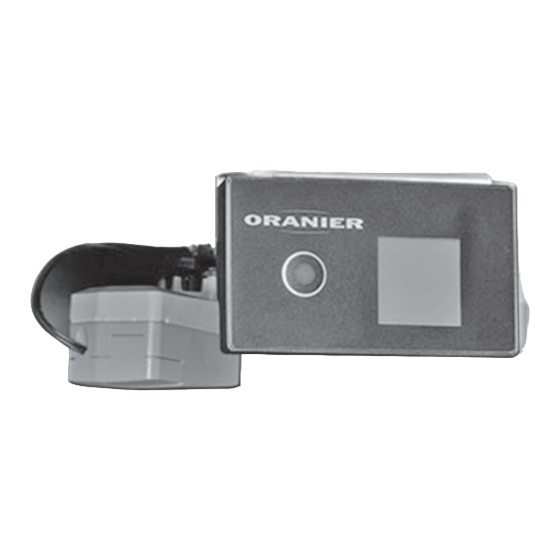

Oranier OrKa-Control Bedienungs- Und Montageanleitung
Kaminofensteuerung
Inhaltszusammenfassung für Oranier OrKa-Control
- Seite 1 Manuel d´installation et d´utilisation Bedienungs- und Montageanleitung pour régulateur électronique d´air für Kaminofensteuerung de combustion ORANIER OrKa-Control 2929804000 · 1086...
-
Seite 2: Eine Bitte
Sie zum Kauf eines vorbereiten und die benötigten Ersatzteile bereit- ORANIER-Gerätes! stellen kann, benötigen wir folgende Informationen: ORANIER-Geräte bieten Ihnen ausgereifte und 1. Ihre genaue Anschrift. zuverlässige Technik, Funktionalität und anspre- chendes Design. 2. Ihre Telefon- und ggf. Telefax-Nummer. -
Seite 3: Inhaltsverzeichnis
5.2 Serie Arktis Neo • Polar Neo 4, 6 und 8 5.3 Anzünden und Inbetriebnahme • Polar Neo Bakery 5.4 Aufgabemenge bei Nennwärmeleistung • Polar Neo W+ 5.5 Anpassung von ORANIER OrKa-Control • Polar Neo Aqua an den Schornstein • Arktis Neo 5 und 7 6. Ausfall der Stromversorgung 7. Manueller Betrieb 8. Technische Daten 9. -
Seite 4: Allgemeine Hinweise
Beschädigungen beim Transport nicht Nähe des Gerätes kommen können. gänzlich ausgeschlossen werden. Die ORANIER OrKa-Control-Kaminofen- Die Bedienung der ORANIER OrKa-Control- steuerung darf nur von Personen bedient Kaminofensteuerung ist so ausgeführt, dass werden, die mit der Betriebsweise vertraut und eine möglichst einfache Handhabung im Alltag die dazu physisch in der Lage sind. -
Seite 5: Haftungsausschluss
Bei den Ab- • Baulichen Veränderungen bildungen handelt es sich um Nicht bestimmungsgemäße Verwendung Beispielbilder. Eine nicht bestimmungsgemäße Verwendung Zeichnungen und Abbildun- der ORANIER OrKa-Control-Kaminofens- gen dienen nur der Illustration teuerung führt zum Gewährleistungs- bzw. und können von Ihren Kompo- Garantieverlust. nenten abweichen. -
Seite 6: Montage
2. Montage 2.1 Lieferumfang Bezeichnung Anzahl Steuergerät ORANIER OrKa-Control Halteblech für Steuerung ORANIER OrKa-Control Sechskantmutter M3 selbstsichernd DIN 985 Sechskantmutter M5 DIN 934 Steckernetzteil Temperaturfühler NiCr-Ni Typ K Stellmotor mit biegsamer Antriebswelle (2 V – 10 V) Motorhaltewinkel Sechskantschrauben M5x10 DIN 6921 für Motorhaltewinkel... -
Seite 7: Montageanleitung
2.2 Montageanleitung Schritt 1: Deckplatte des Kaminofens abnehmen (Abb. 1). Abb. 1 Schritt 2: Danach die beiden Sechskantschrauben M10 lösen (Abb. 2a). Den Bedienhebel mit einem Inbusschlüssel (Größe 3) abschrauben (Abb. 2b). Die Rückwand anheben und nach hinten ab- nehmen (Abb. 2c). Abb. -
Seite 8: Polar Neo 4, 6 Und
Schritt 3: Adapter Antriebswelle (10) auf das Ende der biegsamen Welle stecken, an der Positi- on der Bohrung der Welle ausrichten und mit dem Gewindestift (M4) fest anschrauben. Das Ende der Welle befindet sich im Holzlagerfach (Abb. 3). Abb. 3 Schritt 4: Motorhaltewinkel (8) mit zwei Sechskantschrauben M5x10 (9) an der vorgesehenen Stelle im Holzlagerfach (Abb. - Seite 9 Schritt 6: Den NiCr-Ni-Temperaturfühler (6) an der vorgesehene Stelle unter der Deckplatte (Abb. 6a, 6b), bzw. bei Polar 8 Neo W+ hinter der Rückwand (Abb. 6c), anschrauben. Dazu die Sechskantschraube (M4) vom Ofen demontieren, durch die Öse im Temperatur- fühler stecken und wieder festschrauben. Das NiCr-Ni-Temperaturfühler Kabel des NiCr-Ni-Temperaturfühlers (6) an der Korpusrückseite des Ofens bis in das Holz-...
- Seite 10 Schritt 9: Das Steuergerät ORANIER OrKa-Control (1) auf das Halteblech (2) stecken und mit 3 selbstsi- chernden Muttern M3 (3) befestigen. Stecker des NiCr-Ni-Temperaturfühlers (6), des Stellmo- tors (7) und des Steckernetzteils (5) in die entsprechenden Anschlussbuchsen an der Rückseite des Steuergerätes einstecken.
-
Seite 11: Erstinbetriebnahme
OrKa-Control an den Kaminofen anzupassen: Stecken Sie das Steckernetzteil (5) in eine Steckdose. Die Anzeige des Steuergerätes ORANIER OrKa-Control (1) leuchtet auf und es wird der Startbildschirm angezeigt (Abb. 11). Nach ca. 3 sec. wechselt die Anzeige in die Betriebszustandsanzeige. -
Seite 12: Gerätesteuerung
3. Gerätesteuerung 3.1 Funktionstaste Das Steuergerät ORANIER OrKa-Control (1) verfügt über eine Funktionstaste (roter Druck- knopf) (Abb. 13). Durch kurzes Betätigen der Funktionstaste können Sie zwischen Betriebszustandsanzeige (Abb. 13) und einer Anzeige von Brennparametern (Abb. 14) wechseln. Funktions- taste Anzeige Abb. -
Seite 13: Anzeige Brennparameter
Abb. 16 4. Türsensor Türsensor An der Oberkante des Steuergerätes ORANI- ER OrKa-Control (1) ist ein Türsensor (Licht- schranke) angebracht (Abb. 17): Wird die Feuerraumtür geöffnet bzw. nicht voll- ständig geschlossen, so wird dies vom Steu- ergerät ORANIER OrKa-Control (1) erfasst. -
Seite 14: Heizanleitung
5. Heizanleitung Bitte beachten Sie: ORANIER OrKa-Control ist für die Steuerung der Verbrennung von Scheitholz und Holzbriketts optimiert. Sollen ausnahmsweise Braunkohlebriketts verbrannt werden, ist, entsprechend der Bedienungsanleitung des Kaminofens, zusätzlich der Primärluftregler des Kaminofens vollständig zu öffnen bzw. der Brennstoffwähler des Kaminofens in in die Einstellung für Brennstoff Braunkohlebriketts zu bringen. -
Seite 15: Serie Arktis Neo
Der Primärluftregler wird nach Öffnen der Feu- erraumtür zugänglich und ist rechts unterhalb der Feueröffnung angeordnet. Bei Verwendung von ORANIER OrKa-Con- trol sollten Sie den Primärluftregler geschlos- Abb. 20: Primärluftregler Serie Arktis Neo sen halten (vollständig herausziehen), Bei eventuellen Start- bzw. Überzündungspro- Primärluftregler:... -
Seite 16: Ausfall Der Stromversorgung
Im Auslieferungszustand wird dabei von einem Förderdruck (Kaminzug) von 12 - 15 Pa ausgegan- gen. Insbesondere längere Edelstahlschornsteine erreichen im Betrieb oft deutlich höhere Förder- drücke. In diesen Fällen ist es möglich ORANIER OrKa-Control mit einem angepassten Schorn- steinfaktor (SFa) zu betreiben (Grundeinstellung: SFa 10). -
Seite 17: Manueller Betrieb
Ggf. Testbetrieb mit Holzbriketts aus dem Baumarkt. • Wurde Brennstoffregler / Primärluftregler gemäß Kapitel 5 eingestellt? • Erhält der Kaminofen ausreichend Verbrennungsluft? Findet gleichzeitiger Betrieb mit einer Lüftungsanlage / Dunstabzugshaube statt? Evtl. ist eine externe Verbrennungsluftversorgung notwendig. Falls keine Verbesserung eintritt, prüfen Sie die Funktion von ORANIER OrKa-Control anhand der Fehlertabelle auf der folgenden Seite. -
Seite 18: Fehlertabelle
9.1 Fehlertabelle Fehlerbeseitigung Störungsbeschreibung Mögliche Ursache Drehwinkeladaption des Stellmotors nicht Erneute Drehwinkeladaption durch- Bei Erstinbetriebnahme korrekt vorgenommen führen (siehe Kapitel 2.3) schlechtes Anzünd- und Brennverhalten Ascheablagerung auf dem Türsensor Ascheablagerung entfernen Steuerung erkennt das Öffnen der Tür nicht (Piktogramm erscheint nicht in der Anzeige) Lichtstrahl der Lichtschranke des Türsen- Justieren der Position der Steu-... -
Seite 19: Oranier-Werksgarantie
Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- 3. Durch Inanspruchnahme der Werksgarantie verlän- oder Schamotteauskleidungen). gert sich die Garantiezeit weder für das ORANIER- Wir haften nicht für mittelbare und unmittelbare Schä- Gerät noch für neu eingebaute Teile. Ausgewechselte den, die durch die Geräte verursacht werden. Dazu Teile gehen in unser Eigentum über. -
Seite 40: Identification De L'appareil
Ausführung Ihres neuen Ka- now. tableau ci-dessous : minofens in der nachfolgenden Tabelle im dafür vorbereiteten Kreisfeld. OrKa-Control I Modell / Model / Modèle: Artikelnummer 9214 74 A01 / Type number / N°de l’article: Fortlaufende Seriennummer / Serial number / Numéro de fabrication:...
