ConSenses Generation C Bedienungsanleitung
Inhaltszusammenfassung für ConSenses Generation C
- Seite 1 C o n S e n s e s Bedienungsanleitung Messsysteme Generation C EdgeSenses ProductionSenses DeveloperSenses ConSenses GmbH Arheilger Weg 11 D-64380 Roßdorf Germany E-Mail: info@consenses.de...
- Seite 2 Haftung für Folgeschäden aus der Anwendung von ConSenses-Produkten ist ausgeschlossen. ist eine eingetragene Marke der ConSenses GmbH. Abbildungen sind exemplarisch und können Sonderausstattungen beinhalten. Der Inhalt dieses Dokuments darf ohne schriftliche Genehmigung durch ConSenses in keiner Form, weder ganz noch teilweise, vervielfältigt, weiterge- geben, verbreitet oder gespeichert werden.
-
Seite 3: Inhaltsverzeichnis
C o n S e n s e s Inhalt Übersicht Messsysteme ............................4 1.1. Technische Umsetzung ..........................5 1.2. Software und Datenkonzept ........................6 1.3. Konfigurationsoptionen und Zubehör ....................7 Funktionsprinzip und Anwendungshinweise ....................9 2.1. Funktionsprinzip .............................9 IT/OT Sicherheitskonzept ..........................13 3.1. Real Time Device (RTD) ..........................13 3.2. -
Seite 4: Übersicht Messsysteme

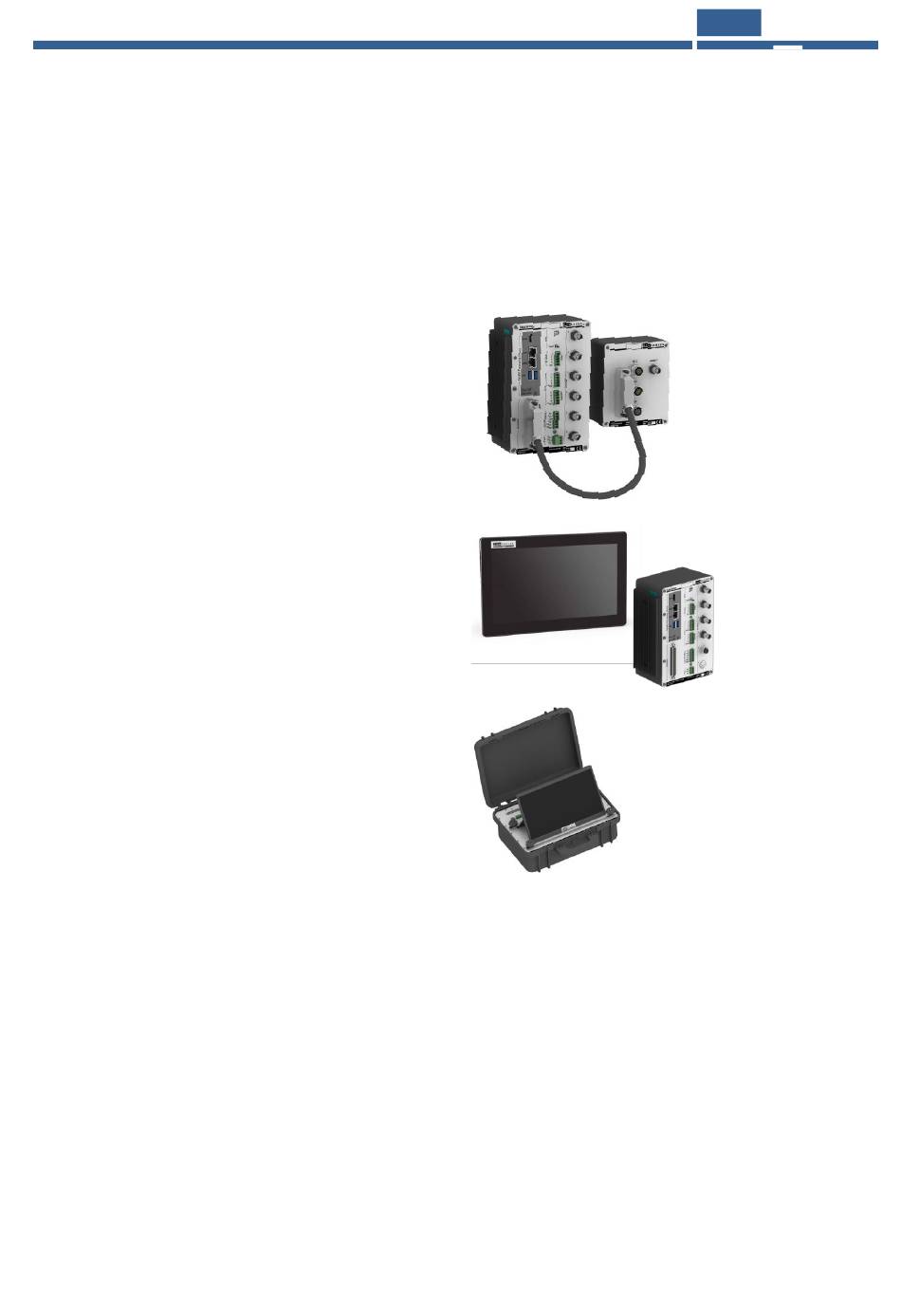

EgdeSenses (ES) Automatische Aufzeichnung, umfangreiche Konnektivität, vorzugsweise Headless-Betrieb ProductionSenses (PS) Automatische Aufzeichnung, umfangreiche Konnektivität, stationäre Visualisierung und Bedienung DeveloperSenses (DS) Mobile Aufzeichnung, umfangreiche Konnektivität, Bedienung und Visualisierung am Gerät Tabelle 1: Übersicht der ConSenses Messsysteme Bedienungsanleitung ConSenses Messsysteme Seite 4... -
Seite 5: Technische Umsetzung
24/7 Projektbasiert, Tage bis Wo- chen Tabelle 2: Übersicht Differenzierungsmerkmale der ConSenses Messsysteme 1.1. Technische Umsetzung Alle Messsysteme integrieren im Kern einen Industrie PC und eine Mikrocontroller gesteuerte Messkarte in einem Gehäuse. Diese beiden Funktionsmodule tragen ihre Bezeichnung „Parallel Processing Device“ (PPD) und „Real Time Device“... -
Seite 6: Software Und Datenkonzept
Personal die richtigen Informationen zur richtigen Zeit und in geeigneter Form zur Verfü- gung zu stellen. Auf allen Geräten sind notwendige Softwarekomponenten zur Datenaufzeichnung und Analyse enthalten. Die mitgelieferte Software „ConSenses Manufacturing Data Suite“ (MDS) bietet vielfältige Optionen zur automati- sierten und manuellen Datenauswertung und -analyse. Abbildung 2: Exemplarische Darstellung der Benutzeroberfläche Die intuitive Bedieneroberfläche erlaubt die einfache, schnelle und sichere Konfiguration. -
Seite 7: Konfigurationsoptionen Und Zubehör
3: DIn 4: Versorgung + DMS / SG +/- 2 mV 5 VDC 1: neg. Differen- zeingang 2: pos. Differen- zeingang 3: pos. Brücken- speisung 4: neg. Brücken- speisung (GND) Tabelle 3: Sensortypen für Analogeingänge Seite 7 Bedienungsanleitung ConSenses Messsysteme... - Seite 8 Nachfolgende Kabelstecker können nach Bedarf einzeln bestellt werden: Artikelnummer Bezeichnung Zusätzliche Funktionen 04.20008 BNC-Stecker auf Terminal Block Einzelkontakte für geräteseitige BNC- Buchsen 04.20003 S/A-Stecker, M12, 4 Pol, IDC IDC-Stecker für geräteseitige M12 Buch- 04.20001 S/A-Stecker, M12, 8 Pol, IDC Bedienungsanleitung ConSenses Messsysteme Seite 8...
-
Seite 9: Funktionsprinzip Und Anwendungshinweise
IT-Systeme. Grundsätzlich kann eine der beiden Netzwerkkarten an z.B. das Maschinennetzwerk ange- schlossen werden, um Maschinendaten einzubinden, die andere an die Unternehmens IT bzw. die IIoT-Infra- struktur. ConSenses IT/OT Sicherheitskonzepte (vgl. Kapitel 3) sind industriell erprobt und erlauben eine si- chere und effiziente Integration in gängige Business-IT Systeme. - Seite 10 Sensoren und Messsystemkonfigurationen beispielhaft an einer Umformpresse erfasst wer- den. Ergänzend zeigen die Darstellungen die Einbindung einer Informationsquelle für organisatorische In- halte, u.a. zur automatisierten Prozessidentifikation. Tabelle 4 fasst die Übersicht der Anwendungsszenarien von ConSenses Messsysteme unter den Gesichtspunkten Stationärer/mobiler Aufbau ▪...
- Seite 11 Prozessen an der Ma- schine DeveloperSenses Mobiler Aufbau des Messystems ▪ Sporadische Verfügbarkeit der Pro- ▪ zess- und Maschinendaten Gedacht zur begleiteten Messung ▪ durch geschultes Personal Tabelle 4: Übersicht der Anwendungsszenarien von ConSenses Messsysteme Seite 11 Bedienungsanleitung ConSenses Messsysteme...
- Seite 12 Für die Weiterverarbeitung der Daten in Ihrer IT-Umgebung bieten wir erprobte und durchgängige IT-Pro- dukte an. Die Nutzungslizenz für die Minimalinstallation Desktopversion dieser „ConSenses Manufacturing Data Suite“ (MDS) Version für Ihre IT-Umgebung erwerben Sie mit dem ersten Kauf eines ConSenses Edge- Senses, ProductionSenses oder DeveloperSenses Systems. Kleine Serverinstallationen mit einer unbeschränk- ten Anzahl Geräte und 10 Benutzer unterstützen wir bei Abschluss der üblichen Wartungs- und Supportver-...
-
Seite 13: It/Ot Sicherheitskonzept
Das PPD bietet über die LAN- und UBS-Schnittstellen die größte Angriffsfläche. Das Maßnahmenkonzept ist im Einzelfall abzustimmen beinhaltet, aber mindestens: Endpointprotection Ist auf PPD möglich, sollte gemeinsam zwischen Kunden und ConSenses spezifiziert werden. ▪ Schnittstellensicherheit LAN1/LAN2 Benutzerkonzept auf OS-Ebene und in der PPD-Software ▪... -
Seite 14: Parallel Processing Device (Ppd)
Wir empfehlen für das PPD einen wöchentlichen Neustart (voreingestellt ist sonntags um 10:00 Uhr) ▪ Bitte beachten Sie, dass die Systemsicherheit im Kontext Ihrer IT-Landschaft geprüft werden muss. ConSenses kann keine Haftung für die IT-Sicherheit übernehmen, da mögliche Angriffsvektoren über die Kunden-IT nicht bekannt sind. -
Seite 15: Zugriffsarten, It-Anbindung Des Gerätes
Für die Visualisierung an der Maschine oder den Zugriff über Maus und Tastatur können entsprechende Ge- räte über HDMI und USB angeschlossen werden. Der Administrationszugang ist ab der Geräte Generation C in der Standardkonfiguration über die Tastenkombination „Strg+Alt+Entf“ zugänglich. Im Gegenzug startet für den Kioskbenutzer das Gerät in der ConSenses-Shell wodurch auch mit einem Touchscreen und einer Maus... -
Seite 16: Integration Als Infrastrukturkomponente
C o n S e n s e s 4.2. Integration als Infrastrukturkomponente ConSenses Messsysteme können als Infrastrukturkomponenten betrieben werden. In diesem Fall ist die Kon- figuration des PPD entsprechend der jeweiligen Unternehmensinfrastruktur anzupassen. Typische Konfigurationen sind: Der Zugriff auf den lokalen Administrator osAdmin erfolgt über das Unternehmensnetzwerk typi- ▪...
