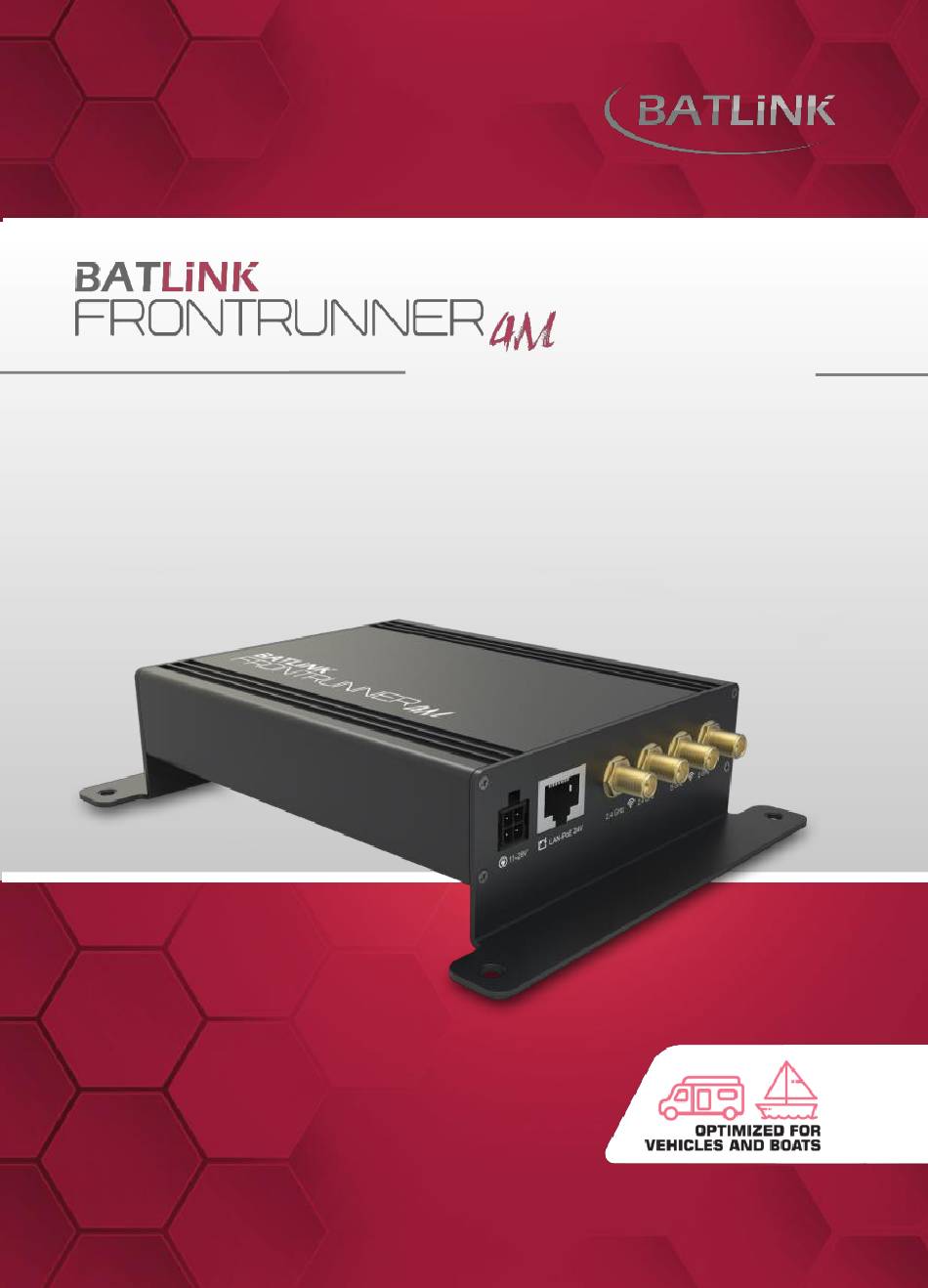

- Seite 1 FRONTRUNNER VR400W Vehicle Router BATLINK.de – und du kommst weiter BENUTZERHANDBUCH VEHICLE ROUTER VR400W Sprache: Deutsch Seite - 1...
-
Seite 2: Inhaltsverzeichnis
FRONTRUNNER VR400W Vehicle Router Inhaltsverzeichnis Verwendete Symbole ....................... 3 Sicherheitshinweise ......................... 4 Lieferumfang ..........................5 Funktionen und Einsatzbereich .................... 6 Anschlüsse / LEDs ........................7 Anschließen / Inbetriebnahme .................... 8 WLAN-Verbindung zum Router ..................13 FRONTRUNNER-Router anmelden ..................14 Ersteinrichtung Betriebsmodus ..................16 Ersteinrichtung Sprache &... -
Seite 3: Verwendete Symbole
FRONTRUNNER VR400W Vehicle Router Verwendete Symbole In diesem Handbuch werden folgende Symbole verwendet: Dieses Symbol markiert nützliche Hinweise und Tipps. Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden. Beachten Sie vor dem Anschluss die folgenden Sicherheitshinweise, um sich selbst, Ihre Umgebung und den FRONTRUNNER-Router vor Schäden zu bewahren. -
Seite 4: Sicherheitshinweise
FRONTRUNNER VR400W Vehicle Router Sicherheitshinweise Bedienungsanleitung Bitte beachten Sie die folgenden Hinweise, um eine optimale Funktion des Gerätes zu gewährleisten. Folgen Sie bitte den einzelnen Schritten zur Installation und zur korrekten Inbetriebnahme des Gerätes. Gesetzliche Vorschriften und Grenzwerte Bitte beachten Sie bei Verwendung dieses Gerätes die geltenden Gesetze –... -
Seite 5: Lieferumfang
FRONTRUNNER VR400W Vehicle Router Lieferumfang VR400W FRONTRUNNER Router 2,4 GHz Klebeantennen 5 GHz Klebeantennen Anschlusskabel für Spannungsversorgung (2m) Netzwerkkabel Adapter von Micro-Fit TPA-Buchse, 4 –polig auf Hohlstecker Befestigungsmaterial und Handbuch Seite - 5... -
Seite 6: Funktionen Und Einsatzbereich
FRONTRUNNER VR400W Vehicle Router Funktionen und Einsatzbereich Der FRONTRUNNER VR400W Router wurde für den mobilen Einsatz konzipiert, um das Internet für Boote, Camper und Wohnmobile zu verbessern. Der FRONTRUNNER VR400W unterstützt folgende Funktionen: 2.4 GHz bis zu 300 Mbps 802.11 N ... -
Seite 7: Anschlüsse / Leds
FRONTRUNNER VR400W Vehicle Router Anschlüsse / LEDs ① Spannungsversorgung ② LAN-Port ① ② ③ ③ Antennenanschlüsse ④ Resetknopf ⑤ Betriebs-LEDs ④ ⑤ ⑥ ⑥ USB-Port ZUSTAND BEDEUTUNG Stromzufuhr PWR/SYSTEM An/Aus ① Spannungsversorgung besteht/nicht ② LAN-Port 2,4 GHz/5GHz An/Aus WLAN aktiv/deaktiviert WLAN Blink Traffic (TX/RX) -
Seite 8: Anschließen / Inbetriebnahme
FRONTRUNNER VR400W Vehicle Router Anschließen / Inbetriebnahme Platzieren Sie den FRONTRUNNER-Router nicht in einer geschlossenen oder abgedeckten Umgebung, sondern an einer geeigneten und trockenen Stelle mit ausreichend Belüftungsmöglichkeit. Schließen Sie den FRONTRUNNER-Router an eine Stromquelle mit 12V-24V an. Verbinden Sie dazu das mitgelieferte Anschlusskabel mit Gabelklemmen an ihrer Bordspannung. - Seite 9 FRONTRUNNER VR400W Vehicle Router 2.1. Alternativ können Sie das mitgelieferte Adapterkabel (von Micro-Fit TPA-Buchse 4 –Polig auf DC 2,1mm / 5,5mm Hohlstecker) benutzen, um unser optionales Zubehör - wie das Stecker-Netzteil für 230V oder das Anschlusskabel mit Buchse für Zigarettenanzünder (KFZ) - zu verwenden.
- Seite 10 FRONTRUNNER VR400W Vehicle Router Schließen Sie die 4 WLAN-Antennen, die das Signal in Ihrem Fahrzeug zur Verfügung stellen, an Ihren FRONTRUNNER-Router an. Achten Sie darauf, dass die Antennenelemente einen Mindestabstand von ca. 5-10 cm untereinander einhalten und die 2,4 GHz und 5 GHz Varianten abwechselnd (siehe Bild) platziert werden.
- Seite 11 FRONTRUNNER VR400W Vehicle Router Der FRONTRUNNER-Router verfügt über zwei Betriebsmodi. USB-Modus: In diesem Modus werden verschiedene WLAN-USB-Adapter unterstützt, um eine Verbindung zu entfernten WLAN-HotSpots aufzubauen. Verbinden Sie hierfür über ein USB-Kabel den WLAN- Adapter mit dem FRONTRUNNER oder verwenden Sie unsere TravelConnector-USB-Antennen.
-
Seite 12: Sie Den Frontrunner
FRONTRUNNER VR400W Vehicle Router Mit diesem Resetknopf können Sie den FRONTRUNNER mechanisch auf Werkeinstellungen zurücksetzen. Halten Sie den Knopf während des Betriebs 7 Sekunden lang gedrückt. Die LEDs werden bei erfolgreichem Reset kurz deaktiviert. Auf der Rückseite des FRONTRUNNER-Routers finden Sie das Typenschild mit den spezifischen Informationen wie Login Daten, Seriennummer und MAC-Adressen. -
Seite 13: Wlan-Verbindung Zum Router
FRONTRUNNER VR400W Vehicle Router WLAN-Verbindung zum Router Um Ihren FRONTRUNNER-Router nutzen zu können, müssen Sie eine drahtlose Verbindung mit Ihrem Endgerät (PC. Notebook, Tablet, Smartphone) herstellen. Schalten Sie ihren FRONTRUNNER-Router ein. Sobald das Gerät Spannung erhält, leuchtet die Power-LED. Ca. 40 Sekunden nach dem Einschalten des Routers erscheint in der Liste der „Verfügbaren WLAN-Netzwerke“... -
Seite 14: Frontrunner-Router Anmelden
FRONTRUNNER VR400W Vehicle Router FRONTRUNNER-Router anmelden Nach Bestätigung der Adresseingabe, erscheint die Anmeldeseite des FRONTRUNNER-Routers. Melden Sie sich mit dem Gerätepasswort erstmalig an: „admin4321“ Der Benutzername „admin“ ist bereits werkseitig vordefiniert und kann nicht geändert werden. Seite - 14... - Seite 15 FRONTRUNNER VR400W Vehicle Router Nachdem Sie sich erfolgreich eingeloggt haben, gelangen Sie auf die Statusübersichtsseite. Hier finden Sie eine Grundübersicht aller Geräte und Verbindungen des Routers. Die einzelnen Zustandssymbole② zeigen den Verbindungszustand von Router, Antenne und HotSpot an. Über die drei Ankermenüs③...
-
Seite 16: Ersteinrichtung Betriebsmodus
FRONTRUNNER VR400W Vehicle Router Ersteinrichtung Betriebsmodus Bevor die Grundkonfiguration des Routers vorgenommen werden kann, wird empfohlen, den korrekten Betriebsmodus einzustellen. Diese Einstellung finden Sie im Menü unter System/Betriebsmodus. Wählen Sie jetzt den passenden Modus für ihren gewünschten Anwendungsfall aus und übernehmen Sie die Einstellung durch Klicken auf „SPEICHERN“. -
Seite 17: Ersteinrichtung Sprache & Zeit
FRONTRUNNER VR400W Vehicle Router Ersteinrichtung Sprache & Zeit Die Sprache des Menüs wird von ihrem Router automatisch erkannt und übernommen. Möchten Sie eine andere Sprache auswählen, können Sie diese manuell unter dem Menüpunkt „System / Sprache & Zeit“ auswählen. Zusätzlich können Sie die Uhrzeit und das Datum mit ihrem Browser (Zeit auf ihrem Endgerät) synchronisieren. -
Seite 18: Verbindung Mit Wlan-Hotspot Herstellen (Usb-Modus)
FRONTRUNNER VR400W Vehicle Router Verbindung mit WLAN-HotSpot herstellen (USB-Modus) Nachdem Sie einen kompatiblen USB-Adapter mit dem FRONTRUNNER-Router über den USB-Port verbunden haben, können Sie über den Menüpunkt „WLAN-SCAN“ die Umgebung nach WLAN-HotSpots durchsuchen. Anschließend wird Ihnen eine Liste mit den verfügbaren HotSpots angezeigt. ①... - Seite 19 FRONTRUNNER VR400W Vehicle Router Nachdem Sie Ihren gewünschten HotSpot durch Klicken auf „Verbinden mit (Netzwerkname SSID)“ ausgewählt haben, öffnet sich das Fenster zur Eingabe der Verbindungsparameter. Das Eingabefeld „WLAN-Schlüssel“ wird nur bei verschlüsselten HotSpots angezeigt. Die einzustellende Sendeleistung ist abhängig vom Antennengewinn und dem jeweiligen Land, in dem Sie sich aufhalten.
- Seite 20 FRONTRUNNER VR400W Vehicle Router Unter dem Reiter „Erweiterte Einstellungen“ können Experteneinstellungen vorgenommen werden. Die Einstellung „Ländercode“ regelt die maximale Sendeleistung „TX-Power“ und die Sendefrequenzen für das eingestellte Land. Der FRONTRUNNER-Router erhält die Daten „Kanal“, „Betriebsfrequenz“, „Verschlüsselung“ und „Algorithmus“ vom WLAN- Hotspot.
- Seite 21 FRONTRUNNER VR400W Vehicle Router Im nächsten Schritt wird die Verbindung zum ausgewählten HotSpot hergestellt. Der Verbindungsaufbau wird Ihnen durch die Signalanimation dargestellt. Weitere Informationen zum Anmeldeprozess finden Sie auf der Benutzeroberfläche unter „Weitere Informationen“. Nachdem die Verbindung zum WLAN-HotSpot erfolgreich hergestellt wurde, ändert sich die Farbe des Zustandssymbols „HotSpot“...
-
Seite 22: An Öffentlichen Netzwerken Anmelden
FRONTRUNNER VR400W Vehicle Router An öffentlichen Netzwerken anmelden Sollte die Umleitung auf die Landing-Page nicht automatisch erfolgen, kann diese über das Zustandssymbol „Internet“ manuell aufgerufen werden. Bitte beachten Sie, dass der FRONTRUNNER-Router einige Sekunden benötigt, bis die Authentifizierungsinformationen angezeigt werden. Seite - 22... -
Seite 23: Wlan-Hotspot Im Lan-Modus
FRONTRUNNER VR400W Vehicle Router WLAN-HotSpot im LAN-Modus Im LAN-Modus werden nur noch 3 Zustandssymbole angezeigt, da die Netzwerksuche über den FREELOADER (externes Modem) erfolgt. Der Status „TC-Antenne“ zeigt die Verbindung vom FRONTRUNNER-Router zum externen Modem an. Bitte beachten Sie, dass der FREELOADER (oder ihr externes Modem) nach dem Anstecken an den Ethernet-Port vollständig betriebsbereit sein muss, damit das Zustandssymbol „TC-Antenne“... - Seite 24 FRONTRUNNER VR400W Vehicle Router Nachdem der FREELOADER erfolgreich mit dem FRONTRUNNER- Router verbunden ist, kann über das FREELOADER Menü eine Verbindung zum WLAN-HotSpot aufgebaut werden. Die FREELOADER Oberfläche erreichen Sie mit einem Klick auf den „FREELOADER“ Schalter im Zustandssymbol „Internet“ oder den Menüpunkt „FREELOADER“.
-
Seite 25: System - Firmware & Reset
FRONTRUNNER VR400W Vehicle Router System – Firmware & Reset Über den Menüpunkt „FIRMWARE & RESET“ können Sie Ihren FRONTRUNNER-Router auf Werkseinstellungen zurücksetzen und die Firmware des Routers aktualisieren. Sobald eine neue Firmwareversion verfügbar ist, werden Sie mit einem PopUp Fenster informiert. -
Seite 26: System - Administrator
FRONTRUNNER VR400W Vehicle Router System – Administrator In diesem Menüpunkt kann das FRONTRUNNER- Gerätepasswort (Router Login) geändert werden. Aus Sicherheitsgründen empfehlen wir Ihnen das Administratorpasswort von „admin4321“ auf ein individuelles Passwort zu ändern. System – Neustart Über den Menüpunkt „Neustart“ kann das Betriebssystem neugestartet werden. -
Seite 27: Netzwerk - Wlan (2,4 Ghz & 5 Ghz)
FRONTRUNNER VR400W Vehicle Router Netzwerk – WLAN (2,4 GHz & 5 GHz) Nachstehende Grafik zeigt wie WLAN-Einstellungen des FRONTRUNNER-Routers konfiguriert werden können. Diese Netzwerkeinstellungen betreffen nur das lokale WLAN-Netz, welches Sie zur Verbindung mit Ihren Endgeräten benötigen. Der FRONTRUNNER-Router verfügt über zwei Funkmodule. Mit den jeweiligen Auswahlfeldern ①... - Seite 28 FRONTRUNNER VR400W Vehicle Router ② ① ③ ④ ⑤ Seite - 28...
-
Seite 29: Netzwerk - Lan
FRONTRUNNER VR400W Vehicle Router Netzwerk – LAN Hier können die DHCP-Netzwerkeinstellungen geändert werden. Wenn Sie mit den Einstellungen auf dieser Seite nicht vertraut sind, wird empfohlen die Standardwerte beizubehalten, da es andernfalls zu Netzwerkfehlern kommen kann. Seite - 29... -
Seite 30: Netzwerk - Sicherheit
FRONTRUNNER VR400W Vehicle Router Netzwerk – Sicherheit Auf dieser Seite werden die Sicherheitseinstellungen des FRONTRUNNER-Routers vorgenommen. Die Firewall kann bei Bedarf deaktiviert werden. Wir empfehlen jedoch, diese nicht zu deaktivieren. Mit dem Feature „Ad-Blocker“ können Werbeanzeigen auf Webseiten blockiert werden. Im Auslieferungszustand ist der „Ad-Blocker“... -
Seite 31: Sende- Und Abstrahlleistung
FRONTRUNNER VR400W Vehicle Router Sende- und Abstrahlleistung Gemäß den in Deutschland geltenden Bestimmungen darf die Abstrahlleistung (EIRP) eines WLAN Gerätes 20 dBm bzw. 100 mW nicht überschreiten. Der Kunde versichert, sich mit den datenschutzrechtlichen, zivil- und strafrechtlichen Bestimmungen für die Anwendung der bei uns erworbenen Technik vertraut zu machen und entsprechende Vorkehrungen zur Einhaltung dieser Bestimmungen zu treffen. -
Seite 32: Technische Daten
FRONTRUNNER VR400W Vehicle Router Technische Daten Produkt Name BATLINK-FRONTRUNNER-4M Produkt Nummer VR400W Artikelnummer EAN 0616469945600 CPU: MT7XX 580 MHz / Flash:16MB Hardware Ram：DDR2 128MB WLAN Protocol Standards IEEE802.11 a / b / g / n / ac Frequenzen: 2.4 GHz bis zu 300 Mbps 11N Wireless 5.8 GHz bis zu 900 Mbps 11AC... -
Seite 33: Ce-Zertifizierung
FRONTRUNNER VR400W Vehicle Router CE-Zertifizierung Seite - 33... -
Seite 34: Rücknahme Von Altgeräten & Rechtliches
Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben. Die Firma BATLINK ist bei der Stiftung Elektro-Altgeräte-Register unter der WEEE-Reg-Nr. DE DE44796572 registriert. Rechtliche Hinweise OPEN SOURCE SOFTWARE NOTICE This document contains an open source software notice for this product. -
Seite 35: Eigene Notizen
