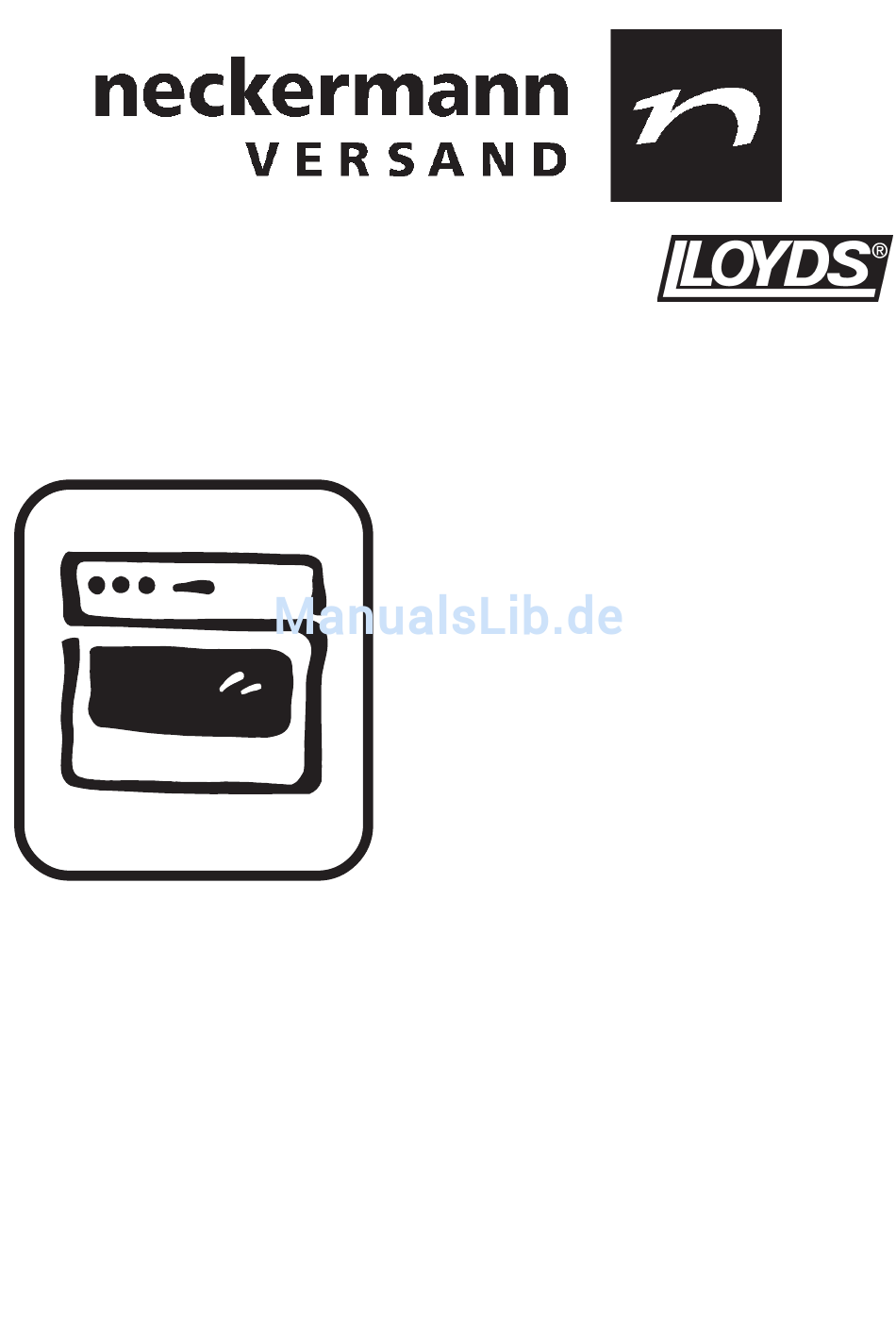

- Seite 1 ELEKTRO-EINBAUHERD Art.-Nr.569/006 Gebrauchs- und Montageanleitung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Necker- mann. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Warnhinweise............. 4 Gerätebeschreibung ................6 Vor dem ersten Gebrauch ..............8 Zeitschaltuhr ................... 9 Kochstellen ................... 13 Backofen ....................15 Backen ....................20 Backtabelle ..................22 Braten ....................23 Brattabelle .................... 24 Grillen und Überbacken ............... 25 Grilltabelle .................... -
Seite 4: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise Diese Hinweise dienen der Sicherheit und anderer Mulden und Felder schließt jegli- sollten daher vor der Installation und Inbe- che Haftung durch Neckermann aus. triebnahme aufmerksam gelesen werden. Gebrauch • Die Oberflächen von Heiz- und Koch- Allgemeine Sicherheit geräten werden bei Betrieb heiß. -
Seite 5: Sicherheit Von Kindern
• Das Gerät ist ausschließlich für die Zu- • Verpackungs-Entsorgung: Unsere Produkte benötigen für den Transport bereitung von haushaltsüblichen Speisen eine wirksame Schutzverpackung. Die- zu verwenden und nicht für unbeaufsich- se Transportschutzverpackung wird tigten Betrieb geeignet. vom Spediteur immer mitgenommen •... -
Seite 6: Gerätebeschreibung
Gerätebeschreibung 1. Bedienungsblende Zeitschaltuhr 2. Schalter für Kochstelle, vorne rechts 10. Grillheizkörper 3. Schalter für Kochstelle, hinten rechts 11. Backofenlampe 4. Schalter für Kochstelle, hinten links 12. Heißluft-Gebläse 5. Schalter für Kochstelle, vorne links 13. Teleskopauszugschienen auf 3 Ebe- 6. Funktions-Wahlschalter für die Backofen- Beheizungsarten 14. -
Seite 7: Versenkbare Knebel
Gerätebeschreibung Versenkbare Knebel Die Bedienknebel des Herdes sind ver- senkbar. In versenkter Position schließen sie mit der Bedienblende bündig ab. Zum Bedienen des Knebels, mittig den Knebel kurz antippen. Die Bedienknebel sind mit Licht ausge- stattet, wird eine Kochstelle oder eine Backofenfunktion eingeschaltet, erleuch- tet der entsprechende Knebel. -
Seite 8: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Bitte führen Sie die folgenden Schritte aus, Backofen wenn Sie das Gerät zum ersten Mal in Be- Sämtliche Verpackungsmaterialien (Karton, trieb nehmen. Styropor) aus dem Backofen herausneh- men. Zeitschaltuhr Bei Edelstahlgeräten die transparente Stellen Sie die Uhrzeit ein, da sie für den Schutzfolie auf Edelstahlflächen restlos ab- Betrieb des Backofens erforderlich ist. -
Seite 9: Zeitschaltuhr
Zeitschaltuhr 1 Auswahl-Taste 2 Minus-Taste 3 Plus-Taste 4 Displayanzeige 5 Funktionsleuchte Dauer 6 Funktionsleuchte Ende 7 Funktionsleuchte Timer 8 Funktionsleuchte Uhrzeit Allgemeine Hinweise Die Zeitschaltuhr hat folgende Funktionen: Nach Erstanschluss oder Stromausfall sind • Anzeige der Uhrzeit alle eingegebenen Zeiten gelöscht. Stellen •... - Seite 10 Zeitschaltuhr Abschaltautomatik Durch die Abschaltautomatik wird der eingeschal- tete Backofen automatisch ausgeschaltet. Beispiel: Der Backofen soll sich nach 45 Minuten abschalten. Vorgehensweise 1. Backofen einschalten: Betriebsart und Tempe- ratur wählen. Speise in den Backofen stellen. 2. Auswahl-Taste so oft drücken, bis die Funk- tionsleuchte Dauer blinkt.
-
Seite 11: Ein-/ Abschaltautomatik
Zeitschaltuhr Ein-/ Abschaltautomatik Korrektur Die jeweilige Funktion mit der Taste Aus- Ein praktische Anwendung dafür ist der wahl-Taste auswählen: wenn die jewei- Braten, der während der Abwesenheit am lige Funktionsleuchte blinkt, kann korrigiert Vormittag braten soll. werden. 1. Braten vorbereiten und in den Backofen stellen. -
Seite 12: Display Ausschalten
Zeitschaltuhr Timer (Kurzzeitmesser) Der Kurzzeitmesser funktioniert wie ein Küchenwecker. Nach Ablauf einer Kurzzeit ertönt ein Signalton. Vorgehensweise 1. Auswahl-Taste so oft drücken, bis die Funktionsleuchte Timer blinkt. 2. Mit der oder Taste die gewünsch- te Kurzzeit einstellen (max: 2 Stunden 30 Minuten). -
Seite 13: Kochstellen
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb ge- setzt. Die Symbole über den Schaltern zei- gen die Zugehörigkeit zu den Kochstellen Die Heizleistung der Kochstellen kann stu- fenlos eingestellt werden. In der Tabelle finden Sie Anwendungs- beispiele für die einzelnen Kennzahlen. -
Seite 14: Zweikreis-Kochzone Und Bräterzone
Kochstellen Zweikreis-Kochzone und Bräter- zone Die kombinierbaren Glaskeramik-Kochfelder können vorne links und hinten rechts mit ei- ner Zweikreis-Kochzone oder Bräterzone ausgestattet sein. Bei diesen Kochzonen kann die Heizfläche dem jeweiligen Kochgeschirr angepasst werden. Das Zuschalten des größeren Heizkreises erfolgt durch Drehen des Kochzonenknebels Schalter für die Zweikreis-Kochzone bzw. -
Seite 15: Backofen
Backofen Bedienung Zur Bedienung des Backofens steht der Funktions-Wahlschalter und der Tempera- turregler zur Verfügung. Betriebsarten Der Backofen kann in folgenden Betriebs- arten betrieben werden: Funktions-Wahlschalter Backofenbeleuchtung Die Backofenbeleuchtung kann ohne weitere Funktion eingeschaltet werden. Praktische Anwendung dafür sind die Reinigung des Backofens oder das Ausnüt- zen der Nachwärme am Ende eines Brat- oder Backvorganges. - Seite 16 Backofen Heißluft-Solo Ober-, Unterhitze und der Ventilator sind in Betrieb. So gelingen alle Gebäckarten, die intensive und knusprige Bräunung des Bo- dens benötigen, wie Pizza, Quiche Lorrai- ne, Käsekuchen, usw. Einstellung Heißluft-Solo: Temperaturregler zwischen 50 und 250°C Funktions-Wahlschalter auf Unterhitze Die Wärme wird nur von dem Heizkörper an der Unterseite des Backofens an das Gargut abgegeben.
- Seite 17 Backofen Großflächengrill Der zweite äußere Heizkörper an der Decke wird zusätzlich eingeschaltet. Diese Be- triebsart ist besonders geeignet zum Gril- len größerer Mengen. Einstellung Großflächengrill: Temperaturregler auf 200 - 250°C Funktions-Wahlschalter auf Umluftgrill (Maximal 200°C einstellen) Beide Heizkörper an der Decke sind in Betrieb.
-
Seite 18: Einschubebenen
Backofen Einschubebenen In den Backofen können die Backbleche, der Rost oder die Fettpfanne in 4 Ebenen eingeschoben werden. In den Tabellen zum Braten, Backen oder Grillen ist die jeweili- ge Ebene mit angegeben. Die Einschubebene 1, 2 und 4 von unten besitzt einen Teleskopauszug. - Seite 19 Backofen Fettfilter Der eingesetzte Fettfilter an der Backofen- rückwand schützt den Ventilator, den Ringheizkörper und den Backofen vor unerwünschten Fettablagerungen. Den Fettfilter immer ... - beim Braten einsetzen - beim Backen herausnehmen Wichtiger Hinweis: Beim Backen kann ein eingesetzter Fettfilter das Backergebnis negativ beeinflussen.
-
Seite 20: Backen
Backen Zum Backen können Sie Ober-/Unterhitze Backen mit Heißluft oder Heißluft verwenden. • Die Heißluft eignet sich besonders für das Fettfilter beim Backen immer heraus- Backen auf mehreren Ebenen, für feuch- nehmen! te Kuchen und für Obstkuchen. Hinweise • Es können auch helle Backformen verwendet werden. -
Seite 21: Tipps Zum Backen
Backen Tipps zum Backen Hinweise zur Backtabelle: • Die Temperatur ist in Spannen Ist der Kuchen durchgebacken? angegeben. Wählen Sie immer erst die Mit einem Holzstäbchen stechen Sie an der niedrige Temperatur. Wenn die Bräunung höchsten Stelle den Kuchen an. Wenn kein nicht ausreichend ist, können Sie beim Teig mehr kleben bleibt, ist der Kuchen nächsten Mal die Temperatur erhöhen. -
Seite 22: Backtabelle
Backtabelle Gebäckart Einschub Temperatur Einschub Temperatur Backzeit °C °C Minuten Süße Kuchen Napf- und Rodonkuchen 170-180 160-170 50-70 Kastenkuchen 170-180 160-170 60-70 Schlupfkuchen, Springform 170-180 160-170 45-60 Käsekuchen, Springform 160-170 150-160 60-90 Obstkuchen, Mürbeteig 180-190 160-170 50-70 Obstkuchen mit Guss 170-180 160-170 60-70... -
Seite 23: Braten
Braten Zum Braten können Sie Ober-/Unterhitze Hinweise zum Braten oder Heißluft verwenden. In der Brattabelle finden sie Angaben zur Temperatur, Einschubebene und Bratzeit. Fettfilter beim Braten immer einsetzen. Weil Bratzeiten sehr stark von Art, Gewicht und Qualität des Fleisches abhängig sind, können sich Abweichungen ergeben. -
Seite 24: Brattabelle
Brattabelle Fleischart Gewicht Ein- Temperatur Ein- Temperatur Bratzeit schub °C schub °C Minuten Rindfleisch Rinderbraten 1500 180-200 160-180 120-150 Roastbeef, rot 1000 220-230 190-200 25-35 Roastbeef, rosa 1000 220-230 180-200 30-40 Roastbeef, durch 1000 220-230 180-200 35-45 Schweinefleisch Schweinebraten mit Schwarte* 2000 170-180 160-170... -
Seite 25: Grillen Und Überbacken
Grillen und Überbacken Der Grillheizkörper eignet sich besonders zum knusprigen, fettarmen Garen von Würstchen, flachen Fleisch- und Fisch- stücken (Steaks, Schnitzel, Lachsscheiben) • Beim Grillbetrieb mit erhöhter Vorsicht oder auch zum Toasten und Überbacken. vorgehen. Durch die starke Hitze des Grillheizkörpers sind Rost und sonstige Tipps zum Grillen Teile sehr heiß. -
Seite 26: Grilltabelle
Grilltabelle Gewicht Temperatur Grillgut Einschub Betriebsart Grillzeit °C Minuten 1.Seite 2.Seite Rindfleisch Rinderfilets à point je 3 cm dick* 2x200 • Schweinefleisch 2 Schweinenackensteaks • 12 - 14 10 - 12 4 Schweinenackensteaks • 12 - 14 10 - 12 Schweinelende •... -
Seite 27: Einkochen
Einkochen • Verwenden Sie nur frische Nahrungsmit- tel. • Füllen Sie etwa 1 Liter heißes Wasser in die Fettpfanne, damit im Backofen die notwendige Feuchtigkeit entstehen kann. Stellen Sie die Gläser so hinein, dass sie sich nicht berühren. Eine Lage nasses Papier, das auf die Gläser gelegt wird, schont die Gummiringe. -
Seite 28: Reinigung Und Pflege
Reinigung und Pflege Backofen • Vor jedem Reinigen den Backofen aus- kühlen lassen. Das Gerät darf nicht mit einem Heißdampf- • Der Backofen sowie die Zubehörteile soll- oder Dampfstrahlreiniger gereinigt werden. ten nach jeder Verschmutzung gereinigt Vor dem Reinigen den Herd ausschalten werden, damit Rückstände nicht einbren- und abkühlen lassen. -
Seite 29: Teleskopauszugschienen Und Seitenwand
Reinigung und Pflege • Vor der Demontage muss der Backofen durch Herausdrehen der Sicherungen oder Ausschalten des Leitungsschutzschalters vom Netz getrennt werden! Teleskopauszugschienen und Seitenwand Zum Reinigen können die Einhängegitter mit Teleskopauszugschienen komplett abge- nommen werden. • Die Einhängegitter mit Teleskopauszügen auf beiden Seiten durch herausschrau- ben der seitlichen Rändelmuttern lösen und abnehmen. -
Seite 30: Grillheizkörper Absenken
Reinigung und Pflege Hinweis: Auffangrinne Beim Garen von Speisen, welche eine hohe Feuchtigkeit erzeugen (z.B. Gans, Obstblechkuchen etc.) kann sich Kondenswasser in der Auffangrinne sammeln. • Vor dem Absenken des Grillheizkörpers muss der Herd durch Herausdrehen der Sicherungen oder Ausschalten des Lei- tungsschutzschalters vom Netz getrennt werden. -
Seite 31: Backofentür
Reinigung und Pflege Backofentür Backofentür aushängen Zum Reinigen kann die Tür abgenommen werden. Die Backofentür in die waagerech- te Position herunterklappen. Die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen (A). Die Tür langsam bis zum Anschlag wieder zuklappen. -
Seite 32: Innenreinigung Der Glasscheiben
Innenreinigung der Glasscheiben Wenn erforderlich (bei Verschmutzung) kann die Backofentür zerlegt werden, um sie innen zu reinigen. Achtung: Bei Demontage und Reinigung mit besonderer Vorsicht hantieren; innen können sich scharfe Kanten befinden! Ein Küchentuch unterlegen und die Backofentür mit der Außenseite auf eine waagerechte Fläche auflegen. -
Seite 33: Was Tun Bei Problemen
Was tun bei Problemen? Die Betriebskontrolllampe leuchtet nicht • Haben Sie alle notwendigen Schalter betätigt? • Hat die Sicherung in der Hausinstallation Unqualifizierte Eingriffe und Reparaturen ausgelöst? am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur • Haben Sie den Temperaturregler bzw. Vermeidung von Körperschäden und Schä- den Funktions-Wahlschalter richtig ein- den am Gerät zu unterlassen. -
Seite 34: Austausch Von Geräteteilen
Austausch von Geräteteilen Sonstiges Zubehör Der Rost, das Backblech, die Fettpfanne usw. Die Fassung des Backofenlampe steht un- kann unter Angabe der Service- und Artikel- ter Spannung. Es besteht Stromschlag- Nummer des Herdes beim Technischen gefahr! Kundendienst bestellt werden. Zum Auswechseln der Backofenbeleuch- tung den Herd unbedingt durch Heraus- drehen der Sicherungen oder Ausschalten des Leitungsschutzschalters vom Netz... -
Seite 35: Sicherheitshinweise Für Den Küchenmöbelmonteur
Montageanleitung • Der Abstand zwischen Kochmulde/- feld Einbau Kochfeld / Kochmulde und Dunstabzugshaube muss minde- Den Glaskeramik-Kochfeldern und den stens so groß sein wie in der Montagean- Kochmulden liegt eine eigene Gebrauchs- leitung der Dunstabzugshaube vor- und Montageanleitung bei. gegeben ist. Zum Einbau nehmen Sie bitte diese zur •... - Seite 36 Montageanleitung Vorgehensweise: • Schrauben auf der Rückseite des Gerä- tes lösen und Gerätewand abnehmen. • Die Anschlussleitung durch die Zugentlas- tung einführen. • Den weiteren Anschluss gemäß einer der abgebildeten Anschlussarten vornehmen. Für die jeweilige Netzspannung müssen die Brücken entsprechend gesetzt werden! •...
- Seite 37 Montageanleitung Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nische ist unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. Das Bodenbrett muss kürzer sein als die Seitenwand des Einbauschrankes.
-
Seite 38: Technische Daten
Technische Daten Abmessungen Herd Höhe/ Breite/ Tiefe 59,7/ 59,4/ 56,0 Einbaunische Höhe/ Breite/ Tiefe 60/ 56/ mind. 55 Herd Leergewicht, ca. 35,5 Energieregler Anzahl Backofen Temperaturregler/ Funktionswahlsch. Anzahl 1/ 1 Einschubebenen Anzahl (Teleskopauszugschienen auf 3 Ebene) Betriebsarten Ober-/ Unterhitze Heißluft-Solo Unterhitze Kleinflächengrill 1,65... -
Seite 39: Kundendienst
Kundendienst Störung - was tun? Gute Qualität und eine Konstruktion, die der Die Produkt- u. Artikel-Nummer finden Sie modernsten Technik entspricht, sorgen für auf dem Geräte-Typenschild. eine einwandfreie Funktion des Geräts. Das Typenschild ist nach dem Öffnen der Sollte trotzdem einmal eine Störung Backofentür unten bzw. -
Seite 40: Garantie-Information
Unsere Garantiebedingungen sind in unseren je- weils gültigen Hauptkatalogen abgedruckt. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Profectis Kundendienst- stelle unter der bundesweiten Telefon-Rufnummer 0180-55408 zu wenden. NECKERMANN VERSAND AG Elektro-Einbauherd Art. Nr. 569/006 35691-5602 12/2005...
