Inhaltszusammenfassung für ADJ AV6
- Seite 1 AV6 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu...
-
Seite 2: Inhaltsverzeichnis
Definieren der Videoscreen-Kabelverlegung ........................26 Weitere Optionen ................................. 28 FEHLERBEHEBUNG ................................30 ROHS – Ein großer Beitrag zum Erhalt unserer Umwelt ...................... 34 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................35 A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 2... -
Seite 3: Einführung

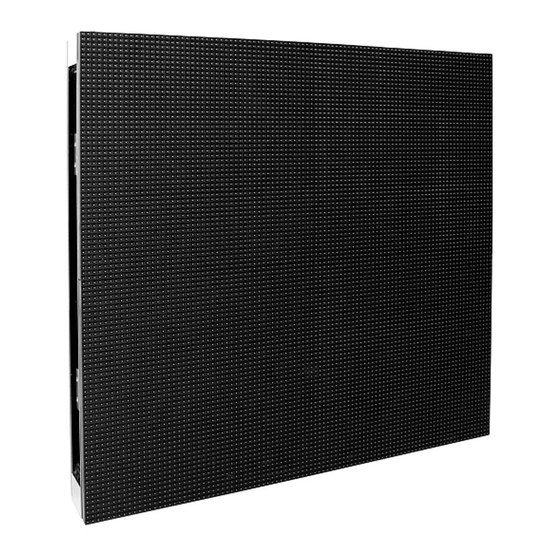

EINFÜHRUNG Der AV6 ist der LED-Videoscreen mit der höchsten Auflösung von ADJ Products, LLC. Der für den Innenbereich konzipierte LED-Videoscreen für Installationen, Sendungen und Produktionen ist äußerst leicht, einfach zu handhaben und zu transportieren, und er verfügt über alle professionelle Anforderungen an ein hochauflösendes Display, während ein modulares Rigging und Designoptionen ebenfalls möglich sind. - Seite 4 Vorsicht! Die eingebauten Komponenten sind für den Kunden wartungsfrei. Versuchen Sie nicht, selbst Reparaturen durchzuführen; dies führt zum Verfall Ihrer Gewährleistungsansprüche. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an den Kundensupport von ADJ. Bitte führen Sie die Versandverpackung nach Möglichkeit der Wiederverwertung zu.
-
Seite 5: Optionales Zubehör
15 m 1226300042 CAT6 Kabel 30 m Prozessor an Gehäuse STANDARD-STECKVERBINDER 1226300039 CAT6S 7,5 m AV6 SIGNALZULEITUNG 1226300040 CAT6S 15 m AV6 SIGNALZULEITUNG 1226300041 CAT6S 30 m AV6 SIGNALZULEITUNG A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 5... - Seite 6 Netzkabel (14AWG 3*2,08 mm²) – max. 6 Videoscreens pro Kabel 1239100270 Power Con -Schuko 1239100269 Power Con -Schuko 4,5 m 1239100268 Power Con -Schuko 7,5 m 1239100267 Power Con -Schuko 15 m A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 6...
-
Seite 7: Rigging Und Installation
• Warnung! Die Sicherheit und Eignung der Hebeausrüstung, des Installationsorts, der Art der Verankerung, der Befestigungsteile und der elektrischen Installation liegen in der Verantwortung des Installateurs/Monteurs. Alle örtlichen Gesundheits- und Sicherheitsvorschriften sowie gesetzlichen Bestimmungen sind bei der Installation und beim Anschluss der AV6-Videoscreens einzuhalten. • Warnung! Die Installation darf nur von einer qualifizierten Fachkraft durchgeführt werden. -
Seite 8: Spezifikationen Des Videoscreen-Kopfteils
Sie von einer selbst durchgeführten Installation Abstand nehmen. • Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. Spezifikationen des Videoscreen-Kopfteils AV6 – Einfaches Kopfteil. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 8... -
Seite 9: Hängende Installation
Hängende Installation Das AV6-Kopfteil ist nur in der einfachen Ausführung erhältlich. Die Kopfteile werden so an die Screens befestigt, wie die Screens miteinander verbunden werden. Die vertikal sperrenden Teile sollten per Drehschloss den Screen in seiner Position fixieren, wobei er mit dem Kopfteil bündig ist. Das Kopfteil wird dann an das Gerüst oder an andere Rigging-Komponenten aufgehängt. - Seite 10 Sie den horizontalen Sicherungsstift los und schrauben ihn locker an, sodass er mit dem Screen daneben verriegelt ist. Ziehen Sie ihn erst dann fest an, wenn die Vorderseite der Screens vollständig in einer Flucht ist. Werden die Sicherungsstifte zu fest angezogen, kann sich der Screen verziehen und einen nahtlosen Übergang verhindern. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 10...
- Seite 11 Sicherungsstift auf dem anderen Screen ausgerichtet ist. Drücken den Sicherungsstift durch die Plattenaufnahme für den Sicherungsstift auf dem anderen Screen. Drehen Sie den Sicherungsstift so im Uhrzeigersinn, dass er in die Plattenaufnahme eingeführt werden kann. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 11...
- Seite 12 Hängende Installation (Fortsetzung) Sicherungsstift ist mit Plattenaufnahme für Sicherungsstift verriegelt A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 12...
- Seite 13 Wenn der Sicherungsstift sicher in der Plattenaufnahme für den Sicherungsstift eingeführt ist, drehen Sie den Sicherungsstift weiter im Uhrzeigersinn. Der Drehknopf dreht sich unabhängig vom Stift. Drehen Sie den Drehknopf weiter, bis er angezogen ist und sich nicht mehr drehen lässt. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 13...
-
Seite 14: Installieren Der Software
INSTALLIEREN DER SOFTWARE A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 14... -
Seite 15: Installieren Der Software
Die Steuerungseinheiten sollten vor der Installation NICHT mit dem Steuerungscomputer verbunden werden, und die Nova-Software sollte durch alle Firewalls gelassen werden. Klicken Sie auf "Weiter", um die Installation zu beginnen. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 15... -
Seite 16: Konfigurieren Des Screens
In diesem Kapitel erfahren Sie mehr über die Schritte zum Einrichten und Konfigurieren der Software, die für die Nutzung des Screens erforderlich ist. In der Abbildung unten sehen Sie eine typische System-Voreinstellung für die AV6-Screens und den MCTRL300-Prozessor. An dieser Stelle sollten die Videoscreens an die Netzversorgung und per Ethernet-Kabel am MCTRL300 angeschlossen werden, wie im vorherigen Kapitel erläutert. -
Seite 17: Starten Der Novastar-Anwendung
Desktop-Symbol und wählen Sie "Als Administrator ausführen". Klicken Sie dann auf "Ja", wenn die Benutzer-Zugriffssteuerungsliste (ACL) von Windows Sie dazu auffordert. Beachten Sie an dieser Stelle, dass die Steuerungshardware mit dem Computer verbunden sein sollte. Starten der NovaStar-Anwendung. Tippen Sie auf den Clip für den Vollbildmodus. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 17... - Seite 18 Jedes Mal, wenn Sie die Anwendung starten, um die Screen- Voreinstellung zu konfigurieren oder zu ändern, müssen Sie sich so anmelden. Anmelden an der NovaStar-Anwendung Tippen Sie auf den Clip für den Vollbildmodus. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 18...
-
Seite 19: Konfigurieren Des Mctrl300-Geräts
Konfigurationsdatei laden möchten. Die Standardoption ist für eine neue Screen-Voreinstellung. Der COM-Anschluss, der aktuell erkannt und von der NovaStar- Software verwendet wird, ist der bereits im Dropdown-Menü angezeigte Anschluss; diese Option muss nicht geändert werden. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 19... - Seite 20 Karten, die speziell für Produkte von ADJ konfiguriert wurden. gemacht werden. Eine Sicherung im Betrieb dient dazu, ein redundantes MCTRL- Gerät zur Konfiguration hinzuzufügen. Dies wird später noch eingehender diskutiert. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 20...
- Seite 21 Sobald das Kästchen markiert und die richtige Videoquelle ausgewählt ist, klicken Sie auf die Schaltfläche "Senden" rechts. Wenn es kein Signal gibt, klicken Sie auf die Schaltfläche "Aktualisieren", um die Videoeingänge zu aktualisieren. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 21...
- Seite 22 HINWEIS: Ihre Screens sind bereits vorkonfiguriert. Bitte nicht auf "AN HARDWARE SENDEN" oder "SPEICHERN" klicken. Wenn Ihre Screens aus irgendeinem Grund nicht richtig funktionieren, nehmen Sie KEINE Änderungen vor, sondern wenden sich bitte Kundensupport von ADJ. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 22...
- Seite 23 Konfigurieren des MCTRL300-Geräts (Fortsetzung) Zuordnung der Auflösung und Konfiguration für "Senden an Board". Tippen Sie auf den Clip für den Vollbildmodus. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 23...
-
Seite 24: Hinzufügen Eines Neuen Videoscreen-Layouts
Weiter unten und links im Fenster sehen Sie das Konfigurations-Tool für "Board scannen"-Größe. In unserem Beispiel ist es auf 96 x 96 festgelegt, was dem Pixelpitch der AV6-Screens entspricht. Leerer Zeichenbereich für Videoscreen. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 24... - Seite 25 Beachten Sie, dass der Anschluss-Index der physische Ethernet-Anschluss ist, an dem die Videoscreens am Prozessor angeschlossen sind. Beachten Sie, dass die "Board scannen"-Größe der physische Pixelpitch der Screens ist, wie in den Technischen Daten definiert. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 25...
-
Seite 26: Definieren Der Videoscreen-Kabelverlegung
Voreinstellung aufzubewahren, falls die Konfiguration geändert werden muss. Sobald Sie auf die Schaltfläche "Speichern" klicken, dauert es einige Sekunden, bis die neuen Daten an den Screen übertragen worden sind. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 26... - Seite 27 Haben Sie einen Fehler gemacht, können Sie mit der rechten Maustaste auf einen Screen im Plan klicken. Sie können die Screen-Reihenfolge ab diesem Screen korrigieren, während Sie die Reihenfolge vor diesem Punkt beibehalten. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 27...
-
Seite 28: Weitere Optionen
Flash-Speicher der Screens gespeichert. Schließen Mit der Funktion "Schließen" wird das Dialogfeld geschlossen; Informationen werden nicht gespeichert und auch nicht an die Screens gesendet. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 28... - Seite 29 Sie einen Speicherort auf einem lokalen System (oder ein externes Speichermedium). Die Datei wird im Format .scr gespeichert Speichern einer Konfigurationsdatei Klicken Sie auf die Schaltfläche "Datei speichern", um das Dialogfeld zum Speichern zu öffnen. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 29...
-
Seite 30: Fehlerbehebung
Rückseite des Videoscreens angezeigt. Am Videoscreen liegt kein Strom an. Ein – langsames Blinken grün Der Videoscreen erhält kein Ethernet-Signal. Ein – konstantes Blinken grün Der Videoscreen erhält ein Ethernet-Signal. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 30... -
Seite 31: Mögliche Ursache
Abschnitt 2 und 3) nicht an. Falscher Kabelplan. Konfigurieren Sie die Kabelverlegung in der Nova-Software neu (Siehe Kapitel 4, Abschnitt 4). Prüfen Sie alternativ, ob die tatsächliche Verkabelung mit der Nova-Konfiguration übereinstimmt. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 31... - Seite 32 Stellen Sie sicher, dass die "Board scannen"-Größe (Pixelpitch) in NovaStar definiert ist, und senden Sie die Zuordnungs-Konfiguration Gestörtes Video. an die Screens. Für die AV6-Videoscreens sollten dies 96 x 96 Pixel "Board scannen"-Größe stimmt nicht überein. sein; dies kann auf der Registerkarte "Screen-Verbindung" definiert werden.
- Seite 33 Sie die Kabel zwischen dem letzten "guten" und dem mangelhaften Videoscreen aus. Verteilen Sie die Datenkonfiguration für die Videoscreen schaltet zwischendurch aus. Mehr als 62 (AV6) Videoscreens pro Anschluss Videoscreens neu, um die maximale Anzahl von 62 angeschlossen. (AV6) pro Anschluss nicht zu überschreiten.
-
Seite 34: Rohs - Ein Großer Beitrag Zum Erhalt Unserer Umwelt
Stand der Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 34... -
Seite 35: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 35... - Seite 36 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – AV6 Bedienungsanleitung Seite 36...
