TS TILTRC10 Einbauanleitung
Okularauszugentkopplungsadapter mit neigeflansch für 10-rc-teleskope
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für TS TILTRC10
Inhaltszusammenfassung für TS TILTRC10

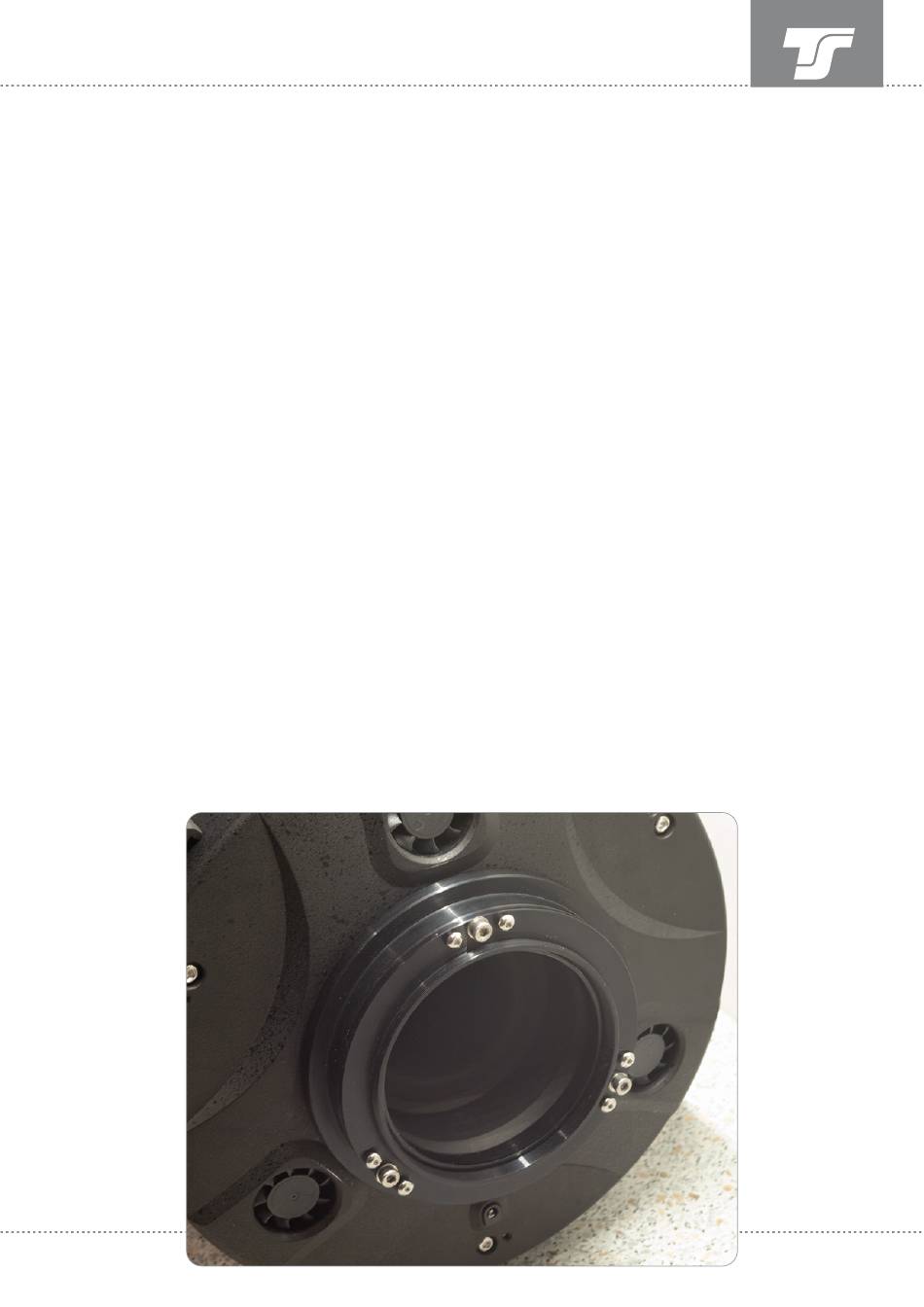

- Seite 1 Okularauszug- Entkopplungsadapter mit Neigeflansch für 10”-RC-Teleskope Einbauanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweis ....................... 2 Benötigte Werkzeuge ................. 3 Vorbereitung ....................3 Der Aufbau des Außenrings ............... 3 Ausbauen der Teleskoprückplatte inklusive Hauptspiegel ......4 Trennen von Rückplatte und Spiegelzelle ..........4 Verwenden des Außenrings als Bohrschablone für die erste Bohrung ..5 Verwenden des Außenrings als Bohrschablone für die zweite und dritte Bohrung ...................... -
Seite 3: Benötigte Werkzeuge
Benötigte Werkzeuge · Innensechskantschlüssel 3, 4 und 5 mm · Kreuzschraubendreher Phillips Gr. 1 · Bohrmaschine/Akkuschrauber · Bohrer 3 mm und 8 mm · stabiles Klebeband · Holzklötze oder Brettstücke als Unterlage · Justiergerät (z.B. TSRCKOLLI-G3 oder TSCOLLIT-G2) Vorbereitung Im Lieferumfang sind alle Teile, welche zum An- Entfernen Sie anschließend die drei M5-Schrau- bringen des Adapters am Teleskop erforderlich ben, die die Neigeplatte halten. -
Seite 4: Ausbauen Der Teleskoprückplatte Inklusive Hauptspiegel
Ausbauen der Teleskoprückplatte inklusive Hauptspiegel Schrauben Sie den Okularauszug ab. Entfernen Sie die vordere Tubusabdeckung und stellen Sie das Teleskop senkrecht auf Entfernen Sie zunächst die beiden Prismen- die Tubusvorderseite. Nach dem Entfernen schienen (orangefarben markierte Schrauben), der blau markierten Schrauben können Sie danach die Innensechskantschrauben der die Rückplatte mit dem Hauptspiegel ab- beiden hinteren Prismenschienenträger (grüne... -
Seite 5: Verwenden Des Außenrings Als Bohrschablone Für Die Erste Bohrung
Verwenden des Außenrings als Bohrschablone für die erste Bohrung Legen Sie die Rückplatte wie auf den Bildern Die drei markierten Bohrungen (2 x 3 mm und gezeigt auf die Holzstücke und achten Sie dar- 1 x M8) müssen wie abgebildet positioniert auf, daß... -
Seite 6: Montieren Des Adapters Und Der Neigeplatte
Montieren des Adapters und der Neigeplatte Verbinden Sie den Innenring, die Rückplatte Achten Sie beim Anbringen der Neigeplatte und den Außenring mit den drei M8-Schrauben. darauf, daß die drei Druckfedern in die dafür Ziehen Sie die Schrauben in mehreren Schritten vorgesehenen Aussparungen eingesetzt sind. -
Seite 7: Endmontage
Endmontage Bringen Sie das Blendrohr an und verbinden Sie Gehen Sie dafür in der umgekehrten Reihenfol- die Rückplatte wieder mit dem Teleskoptubus. ge des Zerlegens vor. Justage Zum Justieren Ihres Telekops benöten Sie oder das TSCOLLIT-G2. Die Vorgehensweise einen Justierlaser sowie ein geeigentes Justier- beim Justieren ist in der jeweiligen Anleitung gerät wie zum Beispiel den TSRCKOLLI-G3 ausführlich beschrieben. - Seite 8 © Copyright Teleskop-Service. Irrtum und Änderungen vorbehalten. Teleskop-Service Ransburg GmbH Von-Myra-Straße 8 D-85599 Parsdorf...
