SW-Motech KFT.00.152.200 Anbauanleitung
Vorschau anzeigen
Andere Handbücher für KFT.00.152.200:
- Anbauanleitung (16 Seiten) ,
- Bedienungsanleitung (16 Seiten) ,
- Montageanleitung (13 Seiten)
Quicklinks
SW-mOTECH@

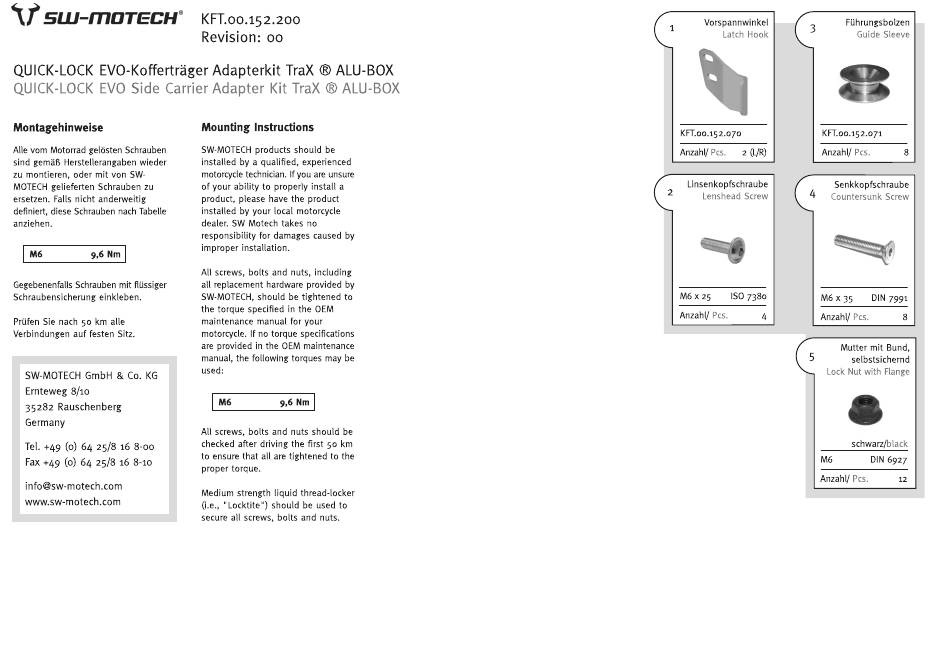

QUICK-LOCKEVO-I<offerträger Adapterkit Trax @ ALU-BOX
QUICK-LOCK EVO Side Carrier Adapter Kit Trax O ALU-BOX
Montagehinweise
Alle vom Motorrad gelösten Schrauben
sind gemäß Herstellerangaben
wieder
zu montieren,
Oder mit von SW-
MOTECH gelieferten
Schrauben zu
ersetzen. Falls nicht anderweitig
definiert, diese Schrauben nach Tabelle
anziehen.
Nm
Gegebenenfalls Schrauben mit flüssiger
Schraubensicherung
einkleben.
Prüfen Sie nach 50 km alle
Verbindungen
auf festen Sitz.
SW MOTECH GmbH & co. KG
Ernteweg 8/10
35282 Rauschenberg
Germany
Tel. +49 (o) 64 25/8 16 8-00
Fax +49 (o) 64 25/8 16 8 10
info@sw-motech.com
www.sw
motech.com
KFT.00.152.200
Revision:
00
Mounting Instructions
SW-MOTECH products should be
installed by a qualified, experienced
motorcycle technician. If you are unsure
of your ability to properly install a
product, please have the product
installed by your local motorcycle
dealer.
SW Motech
takes
no
responsibility
for damages caused by
improper
installation.
All screws, bolts and nuts, including
all replacement hardware provided by
SW-MOTECH, should be tightened
to
the torque specified in the OEM
maintenance
manual for your
motorcycle. If no torque specifications
are provided in the OEM maintenance
manual, the following torques may be
used:
M6
Nm
All screws, bolts and nuts should be
checked after driving the first 50 km
to ensure that all are tightened to the
proper
torque.
Medium strength liquid thread-locker
Cl.e. " Locktite")
should be used to
secure all screws, bolts and nuts.
Vorspannwinkel
Führungsbolzen
3
1
Latch
Hook
KFT.oo.152.070
KFT.oo.152.071
Anzahl/
Anzahl/ Pcs.
pcs.
Linsenkopfschraube
Senkkopfschraube
2
4
Lenshead
Screw
Countersunk
M6 x 25
ISO 7380
M6 x 35
Anzahl/
4
Anzahl/
Mutter mit Bund,
5
Lock Nut with Flange
M6
Anzahl/ Pcs.
Guide
Sleeve
8
Screw
DIN 7991
8
selbstsichernd
schwarz/black
DIN 6927
12
