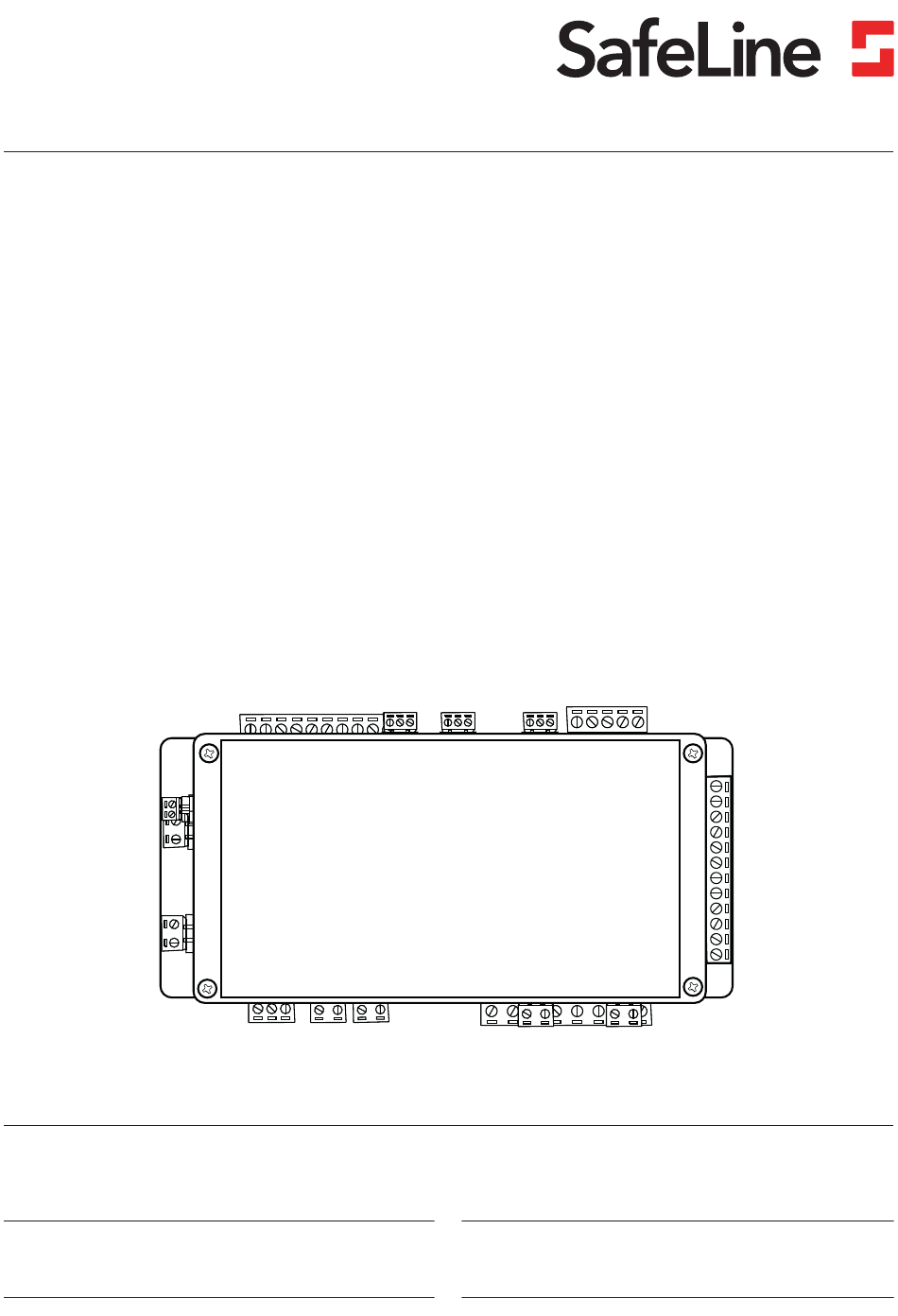

- Seite 1 THOR / NOVA hardware manual Lift Controller An innovation manufactured in Tyresö, Sweden www.safeline-group.com 07.2023 © 2023 SafeLine and all the SafeLine products and SafeLine THOR / NOVA v.2.7.0 EN / DE / SE accessories are copyrighted by law.
-
Seite 2: Technical Data
Battery: Lithium 3V model 2032 Display interface: 5,5 (NOVA) / 5 (THOR) Inch LCD, 24 bit colour, 800 x 480 resolution, Capacitive Multitouch glass Inputs: 24 V: 21 x 24 V Inputs. Thereof 2 x 24 V inputs with constant 30 mA current for contactor/brake monitoring. -
Seite 3: Inhaltsverzeichnis
EU-Type Examination Certificate Innehålls Allmän information Ovansida Toppkort förteckning THOR vs NOVA Mittenkort Bottenkort Översikt Komponenter Vänstersida Topp och mittenkort Undersida Bottenkort Toppkort Exempel- scheman Högersida Topplintar Declaration of Conformity Mittenkort Bottenkort EU-Type Examination Certificate SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 4: General Information
Declaration of conformity Download ”The declaration of conformity” at our website: www.safeline-group.com SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 5: Allgemeines
Ihres alten Produkts trägt dazu ne-group.com bei, negative Folgen für Umwelt und Gesundheit zu vermeiden. Sicherheitshinweise! -Dieses Produkt darf nur von entsprechend geschultem Fachpersonal installiert und konfi guriert werden, das befugt SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 6: Allmän Information
Tekniska data är de senast till- för miljön och människors hälsa. gängliga. Tillverkaren tar inte på sig något skadeståndsansvar för tryckfel, misstag och ändringar. Försäkran om överensstäm- melse Ladda ner ”Försäkran om överensstämmelse” från vår webbsida: www.safeline-group. SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 7: Thor Vs Nova
THOR vs NOVA THOR THOR has seperate buttons on the side, and is the only product described in Manual v.2.5 and previous. NOVA NOVA has the buttons included on the display, and is included in description from Manual v.2.6 Revision Table (major changes) -
Seite 8: Overview
Overview Übersicht Översikt SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 9: Components
Mother board, hosts main functionality, interfaces and CPU. M ittenkort A: Safety zone board B: IO16 : IO-extension board. Hosts 16 IOs or RE6: IO-extension board. Hosts 8 IOs and 6 relays Bottenkort Safety circuit board. SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 10: Bottom Side
Obere Platine Toppkort Input/Output +24 V Eingang/Ausgang +24 V Ingång/Utgång +24 V I/O 1.1 I/O 1.2 I/O 1.3 I/O 1.4 I/O 1.5 I/O 1.6 I/O 1.7 I/O 1.8 I 2.1 I 2.2 I 2.3 I 2.4 SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 11: Right Side
CAN 2 CAN 1 Terminations Abschluß Terminering CAN 2 CAN 1 Micro SD card; Power supply 24 VDC not included Spannungsversorgung 24 VDC Micro SD Karte; Strömförsörjning 24 VDC 24 V GRP nicht enthalten 24 V MicroSD-kort; 24 V ej inkluderat SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 12: Middle Card
Input/Output 6.1 6.8 Eingang/Ausgang 6.1 6.8 Ingång/Utgång 6.1 6.8 I/O 6.1 I/O 6.2 I/O 6.3 I/O 6.4 I/O 6.5 I/O 6.6 I/O 6.7 I/O 6.8 +24 V 0/24 V SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 13: Bottom Card
Emerg. Rescue On-Off Rückholsteuerung Ein/Aus Återkörning till-från Emerg. Rescue Up Rückholsteuerung aufwärts Återkörning upp Emerg. Rescue Down Rückholsteuerung abwärts Återkörning ned Extra general purpose input Zusätzlicher allgemeiner Eingang Extra valfri ingång SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 14: Top Side
Obere Platine Toppkort Micro USB USB x2 RJ45 Ethernet 10/100 Mbps with led indicators. Ethernet 10/100Mbps mit LED Anzeigen Ethernet 10/100 Mbps med LED-indikatorer. Speaker for car Lautsprecher für Fahrkorb Högtalare för korg SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 15: Middle Card
I/O 5.3 I/O 6.4 I/O 5.4 I/O 6.5 I/O 5.5 I/O 6.6 I/O 5.6 I/O 6.7 I/O 5.7 I/O 6.8 I/O 5.8 Specific cable required Specific cable required Särskild kabel krävs SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 16: Bottom Card
O 3.4 K14 O 3.3 K13 Common for Pilot relays: K11 - K12 Gemeinsam für Vorsteuerrelais Relais: K11- K12 Gemensam körrelä: K11 - K12 O 3.2 K12 O 3.1 K11 SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 17: Left Side
Türzone Optional speaker for user Türüberbrückung. Dörrzon interface Siehe Schema für Optionaler Lautsprecher für korrektes anschließen. Benutzerschnittstelle Dörröverkoppling. Valfri högtalare för användar- Se schema för korrekt gränssnitt koppling. SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 18: Bottom Card
Neutral Out / Ausgang / ut I 3.7; Car Light / Fahrkorblicht / Korgljus I 3.7; Neutral Output K10 only used for "Quickstart". Ausgang K10 nur für "Quickstart" verwenden. Utgång K10 endast för "snabbstart". SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... -
Seite 19: Examples Schematics
Nur als Referenz zu verwenden. CAR DOOR A CAR DOOR B Exempel- LOCK scheman Endast för referens. THOR-SB QUICK START 03.4 03.3 03.2 03.1 MAIN CONTACTORS SR2-B SR1-G SR3-G SR4-F THOR-SZ DOOR ZONE SafeLine THOR / NOVA v.2.7.0 EN / DE / SE... - Seite 20 SUPPLY CAR LIGHT MAX. 24V 2A Endast för referens. MOTOR THERMISTOR 24 VDC SUPPLY THOR-CPU GROUP CONNECTION 24VDC 0VDC CAN2 CAN1 GND A B GND CL CH GND CL CH SafeLine THOR / NOVA v.2.7.0 EN / DE / SE...
- Seite 21 I4.8 I4.9 Endast för referens. THOR-CPU IO1.1 IO1.2 IO1.3 IO1.4 IO1.5 IO1.6 IO1.7 IO1.8 I2.1 I2.2 I2.3 I2.4 THOR-IO16 24 VDC SUPPLY IO6.1 IO6.2 IO6.3 IO6.4 IO6.5 IO6.6 IO6.7 IO6.8 SafeLine THOR / NOVA v.2.7.0 EN / DE / SE...
-
Seite 23: Eu-Type Examination Certificate
: Lift control unit for electric or hydraulic lifts with monitoring circuit for safety chain, door bridging circuit, detection of uncontrolled movement of the car (UCMP) and brake monitoring (ACOP/UCMP) Trademark : Safeline Sweden AB Type no. : NOVA, SB and SZ board Name and address of the... - Seite 24 SafeLine Group UK Unit 47 · Acorn Industrial Park · Crayford · Kent · DA1 4AL · United Kingdom Tel.: +44 (0) 1322 52 13 96 · info@safeline-group.uk SafeLine is a registered trademark of SafeLine Sweden AB. All other trademarks, service marks, registered trademarks, or registered service marks are the property of their respective owners.
