Prophete SM4 Bedienungsanleitung
Intelligenter mobilitätsroller
Inhaltszusammenfassung für Prophete SM4

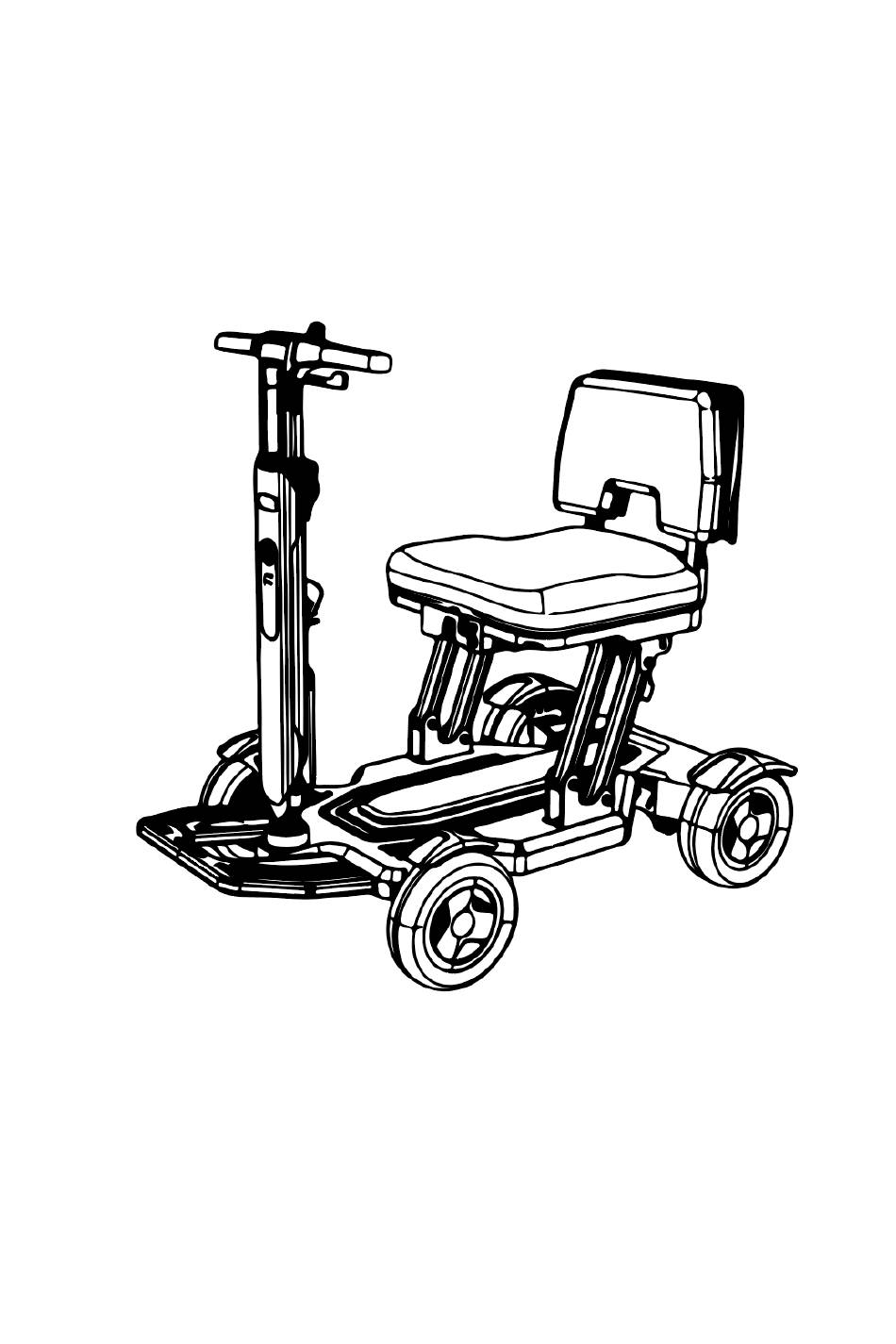

- Seite 1 BEDIENUNGSANLEITUNG Intelligenter Mobilitätsroller ： Modell ★Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zur späteren Referenz auf.
-
Seite 2: Einleitung
Einleitung Sehr geehrter Benutzer des Mobilitätsrollers, Vielen Dank für den Kauf unseres intelligenten Mobilitätsrollers! Bevor Sie den Roller benutzen, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Wenn Sie den Inhalt nicht vollständig verstehen oder Unterstützung benötigen, wenden Sie sich bitte an den Händler oder unseren Kundendienst. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis BEDIENUNGSANLEITUNG ............1 Hauptkomponenten ..............3 Leistungsparameter ..............4 Sicherheitsanforderungen ............5 Bedienungsanleitung ..............6 ★ Auspackanleitung ..............6 ★ Ein-/Ausschalter ..............8 ★ Geschwindigkeitsregelung ..........8 ★ Fahrkontrolle ...............8 Beleuchtung und Hupe ............8 Schalter zum Moduswechsel ...........8 Faltmethode ................10 Akkus und Laden ............... 11 ★ Hinweise für Akkus ............11 ★... -
Seite 4: Hauptkomponenten
Hauptkomponenten Hauptkomponenten Front Lenker Gasgriff und Bremse Höhenverriegelung Frontverkleidung Scheinwerfer Hupe Winkelverstellung vorn Gasdruckfeder 10. Vorderradschutzblech 11. Griff zum heben 12. Pedal 13. Rückenlehne 14. Abnehmbare Polsterung 15. Sitzklapphebel 16. Netzschalter und Geschwindigkeitsregelung 17. Scheinwerferschalter 18. Echtzeitgeschwindigkeit 19. Akkustand 20. Rückleuchte 21. -
Seite 5: Leistungsparameter
Leistungsparameter Verpackungsmaße (L×B×H) 1050 × 670 × 430 mm Entfaltete Maße (L×B×H) 1040 × 600 × 900 mm Gefaltete Maße (L×B×H): 1000 × 600 × 320 mm Sitzpolstermaße (L×B×H): 400 × 400 × 40 mm Eigengewicht: 27 kg (ohne Armlehnen) Teilgewicht: 25,8kg Sitzhöhe vom Boden:... -
Seite 6: Sicherheitsanforderungen
Sicherheitsanforderungen ★ Vor der Fahrt Bitte fahren Sie auf dem Gehweg; wenn kein Gehweg vorhanden ist, fahren Sie am äußeren Rand der Straße. Bitte überqueren Sie keine Straßen. Vermeiden Sie das Fahren in verkehrsreichen Bereichen. Fahren Sie nicht, wenn Sie übermäßig Alkohol konsumiert haben oder zu müde sind. Beachten Sie Fußgängerverkehrszeichen und örtliche Verkehrsregeln. -
Seite 7: Bedienungsanleitung
Bedienungsanleitung ★ Auspackanleitung 1) Finden Sie das "↑"-Symbol auf der Verpackung und stellen Sie den Karton in Pfeilrichtung auf. Öffnen Sie die Oberseite des Kartons und achten Sie auf die Position der Räder. 2) Legen Sie den Karton vorsichtig ab, sodass die vier Räder auf dem Boden stehen, und ziehen Sie den Roller am unteren Rohr heraus. - Seite 8 5) Öffnen Sie die Höhenverriegelung des Lenkers, um die Lenkstange nach oben oder unten zu verstellen, und verriegeln Sie dann den Riegel. 6) Wie im Bild gezeigt, greifen Sie den Lenker, heben Sie den Sitz an und hören Sie das Klicken, wenn der Sitz in Position ist.
-
Seite 9: Ein-/Ausschalter
★ Ein-/Ausschalter 1) Dieser Roller kann mit zwei Akkus ausgestattet werden. Jeder Akku hat einen separaten Schalter, der sich vorne an jedem Akkufach befindet. Wie im Bild gezeigt, zeigt "○" den ausgeschalteten Zustand an, "-" den eingeschalteten Zustand. 2) Stellen Sie sicher, dass der Akku eingeschaltet ist, drehen Sie den runden Knopf auf dem Bediendisplay im Uhrzeigersinn, bis Sie ein "Klicken"... - Seite 10 Warnung: Betätigen Sie den Schalter nicht, um in den manuellen Fahrmodus zu wechseln. Der Roller hat dann keine Bremswirkung.
-
Seite 11: Faltmethode
★ Achtung Bitte halten Sie den Roller beim Ein- oder Aussteigen ausgeschaltet. 2) Betätigen Sie nicht gleichzeitig den Gashebel mit beiden Händen. 3) Schalten Sie den Stromschalter nicht während der Fahrt aus, da dies zu einem Notbremseinsatz und einem Sturzrisiko führen kann. 4) Der Bremsweg ändert sich je nach Fahrbahnverhältnissen. -
Seite 12: Akkus Und Laden
Akkus und Laden ★ Hinweise für Akkus Ladeanschluss Akkustand Dieses Produkt verwendet zwei 24V 6AH Hochleistungs-Lithium-Ionen-Akkus, die vor der ersten Verwendung vollständig aufgeladen werden müssen. Power Akkus-Ausbauschalter Beachten Sie folgende Punkte Öffnen oder zerlegen Sie den Lithium-Akku nicht eigenmächtig, da dies Unfälle und Verletzungen verursachen kann. -
Seite 13: Grundlegende Untersuchung Und Wartung
Grundlegende Untersuchung und Wartung Prüfungspunkte Prüfpunkt Untersuchungsbereich Lenker Gibt es eine Lockerung? Lässt er sich normal bewegen? Ist die Ausdehnung normal? Sitz und Rückenlehne Gibt es eine Lockerung oder Neigung? Lässt sich der Sitz normal zusammenklappen? Geschwindigkeitseinstellknopf Kann man das drehen? Kann man die Geschwindigkeit normal regulieren? Vorwärts- und Lässt sich die Wippe herunterdrücken und bleibt der Roller in... -
Seite 14: Häufige Fehlerbehebung
Häufige Fehlerbehebung Der Controller enthält ein Programm zur Fehlererkennung und -behebung. Wenn das Diagnoseprogramm Probleme und Fehler erkennt, leuchtet die LED auf dem Bediendisplay, der Fehlalarm gibt ein Signal, und die Fehleranzeige-LED blinkt fortlaufend in Form eines 1-stelligen Fehlercodes, bis das Problem behoben ist. Sollte das Problem weiterhin bestehen, setzen Sie sich bitte mit uns oder dem Händler in Verbindung. - Seite 15 E0.5 Fehler Antriebsfehler a) Tauschen Sie den Antrieb aus. oberen b) Tauschen Sie den MOSFE Motor aus. E0.6 Fehler Antriebsfehler a) Tauschen Sie den Antrieb aus. unteren b) Tauschen Sie den MOSFE Motor aus. E0.7 Hall- Antriebsfehler a) Überprüfen Sie, ob Sensor der Kabelbaum im Fehler...
-
Seite 16: Garantiebedingungen
Garantiebedingungen Garantie Garantiezeit Hauptrahmen des 3 Jahre Mobilitätsrollers Motor 1 Jahr Batterie 1 Jahr Controller 1 Jahr ★ Die folgenden Bedingungen sind nicht von der Garantie abgedeckt 1) Schäden durch unsachgemäße Nutzung, mutwillige Beschädigung, Überlastung, nicht autorisierte Modifikationen, Fahren durch Wasser oder eigenmächtiges Zerlegen des Motors. 2) Unsachgemäßes Laden der Batterie, Demontage oder Modifikation der Batterie sowie nicht aufgeladene Batterie über einen langen Zeitraum (2 Monate oder länger). - Seite 17 Komponenten und Teile Name Menge Bemerkungen Ladegerät Bedienungsanleitung Werkzeugschlüssel Handlauf Zusätzliche Auswahl erforderlich Korb Zusätzliche Auswahl erforderlich...
