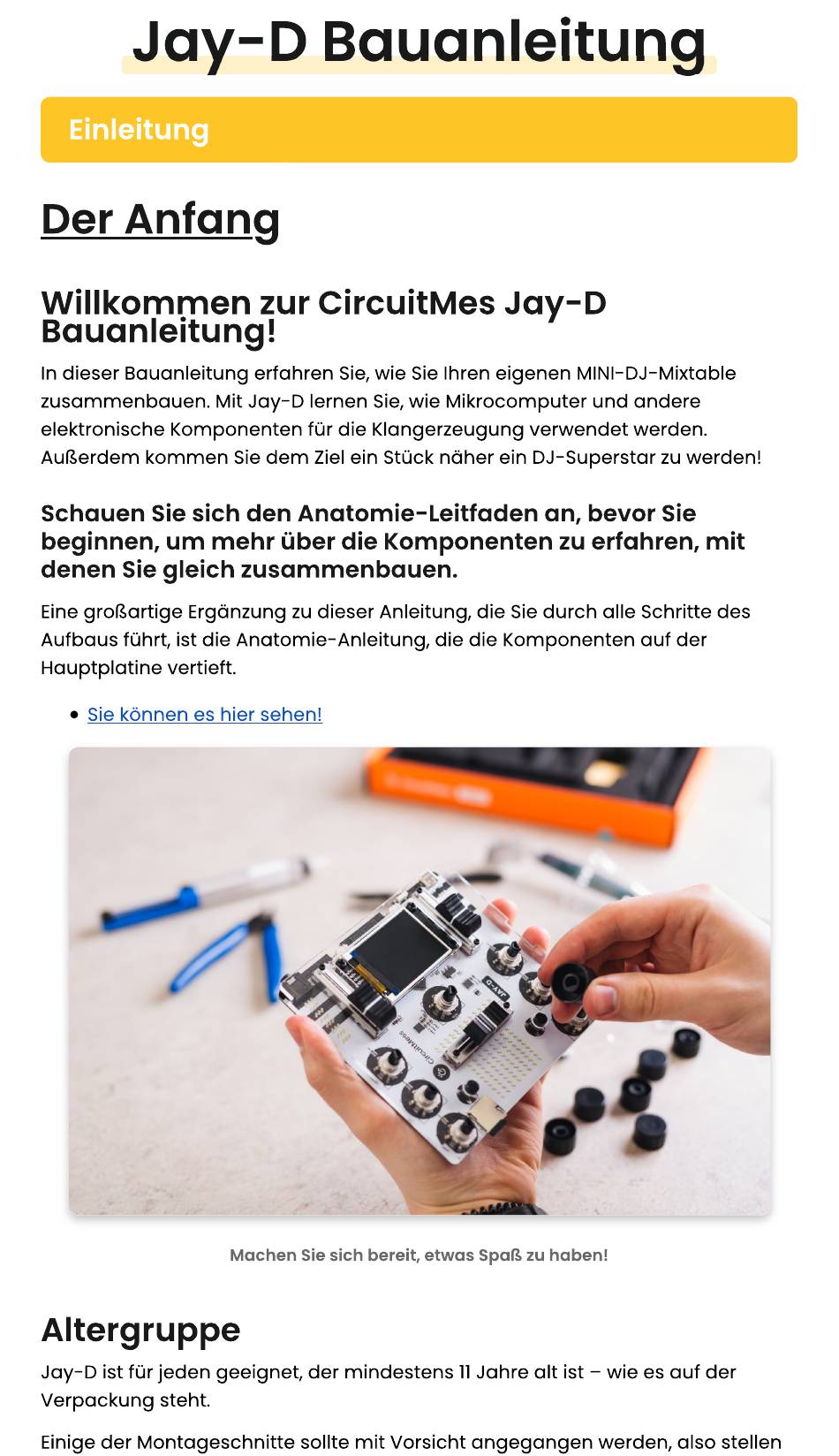

Jay-D Bauanleitung
Einleitung
Der Anfang
Willkommen
zur CircuitMes
Jay-D
Bauanleitung!
In dieser Bauanleitung
erfahren
Sie, wie Sie Ihren eigenen MINI-DJ-Mixtable
zusammenbauen.
Mit Jay-D lernen Sie, wie Mikrocomputer
und andere
elektronische
Komponenten
für die Klangerzeugung
verwendet
werden.
Außerdem
kommen
Sie dem Ziel ein Stück ndher ein DJ-Superstar
zu werden!
Schauen
Sie sich den Anatomie-Leitfaden
an, bevor
Sie
beginnen,
um mehr über die Komponenten
zu erfahren,
mit
denen Sie gleich zusammenbauen.
Eine großartige
Ergdnzung zu dieser Anleitung, die Sie durch alle Schritte des
Aufbaus führt, ist die Anatomie-Anleitung,
die die Komponenten
auf der
Hauptplatine
vertieft.
Sie können
es hier
sehen!
Machen Sie sich bereit, etwas Spaß zu haben!
Altergruppe
Jay-D ist für jeden geeignet, der mindestens
11Jahre alt ist —wie es auf der
Verpackung
steht.
Einige der Montageschnitte
sollte mit Vorsicht angegangen
werden, also stellen
Inhaltsverzeichnis
Verwandte Anleitungen für Circuitmess Jay-D
Inhaltszusammenfassung für Circuitmess Jay-D
- Seite 1 Sie können es hier sehen! Machen Sie sich bereit, etwas Spaß zu haben! Altergruppe Jay-D ist für jeden geeignet, der mindestens 11Jahre alt ist —wie es auf der Verpackung steht. Einige der Montageschnitte sollte mit Vorsicht angegangen werden, also stellen...
-
Seite 2: Lernen Mit Jay-D
Wiedergabe mehrerer Sounddateien angesteuert werden • Wie DJ-Mixtable funktioniert • Wie Sie eigene Lichtshows für Ihren Jay-D Mixtable programmieren • Wie Sie einen eigenen Soundeffekt in Ihren Jay-D Plattenspieler codieren ist in der Box? Lernen Sie alle Komponenten kennen, die... - Seite 3 STEMexperience Öffnen Sie Ihren Jay-D-Karton und prüfen Sie,0b Sie alle Komponenten haben. Stellen Sie sicher, dass Sie alles auf eine saubere Unterlage, wo Sie prüfen können, 0b alles gemdß dem Foto und der Liste unten ist.
- Seite 4 Drucktasten, Muttern und Schrauben (wir gehen darauf im ndchsten Schritt ein) 5. Zwei 5-W-Lautsprecher 6. Speziell angefertigte Kunststoffknöpfe 7. USB-C-KabeI zum Laden und Programmieren des Geräts 8. 4-GB-Micro-SD-Karte einer Reihe Iizenzfreien Beats vorinstalliert Die SD-Karte ist bereits in der SD-Kartenschacht des Jay-D eingesteckt! Prüfen Sie alle Kleinteile...
-
Seite 5: Lernen Sie Die Werkzeuge
Ihres Jay-D benötigen. Wenn Sie Ihr CircuitMess Werkzeugpaket vor sich liegen haben, sollten Sie bereit sein! Falls Sie den Jay-D-Bausatz ohne das Werkzeugpaket gekauft haben, ist dies ein guter Zeitpunkt, um sich einige der Werkzeuge zu leihen oder zu kaufen. Die benötigten Werkzeuge sind unerlässlich,... - Seite 6 7. Seitenschneiderzange 8. Spitzzange Lötkolben Dies ist das wichtigste Werkzeug im Arsenal eines Herstellers. Für den Zusammenbau von Jay-D reicht jeder Lötkolben der Einstiegsklasse aus. Wenn Sie vorhaben, in die Welt der DIY-Projekte einzutauchen, sollten Sie sich einen teureren Lötkolben mit mehr Funktionen in Betracht ziehen. Es gibt auch viele Lötkolben mit austauschbaren...
- Seite 7 Der Lötkolben aus dem Werkzeugpaket Lötschwamm Dieses kleine Stück scheint nicht viel zu sein, bis Sie es in etwas Wasser einweichen. Dann Wird er sich in einen super Lötzinn-Reinigungsschwamm verwandeln! Verwenden Sie ihn nach dem Löten von ein paar Lötstellen, um das überschüssige Lot von der Spitze Ihres Lötkolbes zu entfernen.
-
Seite 8: Weitere Nützliche Werkzeuge
Eine solche Zange brauchen Sie beim Zusammenbau Gehduses Oder beim Stecken von kniffligen Steckern! Sie sind generell nützlich, wenn Sie feinmechanische Arbeiten durchführen. Spitzzange Kreuzschlitzschraubendreher Sie benötigen diesen Kreuzschlitzschraubendreher, um das Gehduse zusammenzusetzen. Ein Standard- Kreuzschlitzschraubendreher 2,0mm Durchmesser sollte reichen. Standard Kreuzschlitzschraubendreher Entlöt-Vakuumwerkzeug (Lötsauger) - Seite 9 Helfende Hand mit vielen zusätzlichen Werkzeugen Multimeter Ein Multimeter kann für viele Dinge verwendet werden: Testen kniffliger Verbindungen, Messen der Batteriespannung, Testen von Widerstdnden und Kondensator, Messen Stromaufnahme vieles mehr. Es ist ein nützliches Werkzeug, wenn Sie CEN.TECH versuchen, herauszufinden, was bei einem Elektronikbausatz...
-
Seite 10: Einführung
Sind. Lötdocht Montage Einführung in das Löten Das erste, was Sie als Teil des Jay-D Montageprozesses tun werden, ist Löten! Haben Sie das schon einmal gemacht? Wenn Ihre Antwort nein ist, empfehlen Ihnen einen Blick auf die folgenden Links, wo Sie nützliche Tutorials und Blogs über das Löten finden. - Seite 11 ss•nun040 'Q Ein bisschen Hitze + etwas Lötzinn = eine Verbindung! Beim Löten gibt es einige Regeln, die jeder, unabhängig von seinem Kenntnisstand, unbedingt beachten sollte. • Atmen Sie niemals den Staub und die Dämpfe ein, die durch den Lötkolben erzeugt werden können! Diese können gefdhrlich...
- Seite 12 Lötkolben Der Lötkolben ist sehr einfach zu benutzen, aber nur, wenn er richtig eingesetzt wird. Wenn Sie das CicuitMess-Werkzeugpaket mit Ihrem Jay-D-Bausatz erworben haben, haben Sie einen weißen Lötkolben mit einem Temperaturregler erhalten. Erinnern Sie sich an die zuvor erwdhnten...
-
Seite 13: Kapitel Eins -Löten Der Bauteile
Schritt Stellen Sie die Temperatur durch Drehen des Reglers auf 2500 ein. Neben dem Regler befindet sich ein 908> SOW SAFE kleiner schwarzer Pfeil, achten Sie also darauf, dass er auf die richtige Temperatur zeigt, wie auf dem Foto. Ihr Lötkolben ist jetzt einsatzbereit, aber geben Sie ihm ein Oder zwei Minuten Zeit, damit... - Seite 14 Es ist wichtig, dass Sie dieses Bauteil an der richtigen Stelle einlöten. Achten Sie darauf, dass die Platine nach oben zeigt, wie auf den Fotos zu sehen ist. Sobald Sie den Platz für die Pins der Kopfhörerbuchse in der Ecke der Platine gefunden haben (wo die schwarz-weiß...
- Seite 15 r€0itÄ4 Drehen Sie die Platine auf den Kopf und machen Sie sich bereit, das erste Bauteil zu löten Jetzt ist es an der Zeit, den ersten Pin zu löten. Setzen Sie zundchst den Lötkolben vorsichtig auf den ersten Pin, sodass er sowohl den Pin und den kleinen plattierten Bereich um das Loch, durch das der Pin geht, berührt.
- Seite 16 die Platine gelötet haben. GOitOfess ClrsuitMess Circuit'ess So sollten Ihre Lötverbindungen aussehen Wenn Sie alle Pins verlötet haben, drehen Sie die Platine wieder um, sodass die Vorderseite sehen können. Prüfen Sie, 0b die Kopfhörerbuchse fest an ihrem Platz sitzt.
- Seite 17 Prima! Sie haben Ihre erste Bauteile auf die Platine gelötet. Zweiter Teil — Einlöten Taster In diesem Schritt werden Sie die beiden kleinen Taster Platine löten. Hier sind die Komponenten, die Sie benötigen: Die Platine zwei Drucktaster Nun ist es an der Zeit, ihren Platz auf der Platine zu finden.
- Seite 18 Hier sollten Sie Ihren ersten Taster anlöten. Löten Sie die Pins wieder Rückseite Platine. Drehen Sie sie um achten Sie darauf, dass der Taster nicht herausfdllt. Beginnen Sie mit dem Löten des ersten Pins und wiederholen Sie den Vorgang bei den restlichen Pins.
- Seite 19 Der erste Taster ist auf die Platine gelötet Sie machen das prima! Jetzt ist es an der Zeit, den zweiten Taster direkt gegenüber der LED-Anzeige zu löten. Stecken Sie alle vier Pins ein und drehen Sie die Platine auf den Kopf, damit Sie die Verbindungen herstellen können.
-
Seite 20: Dritter Teil -Einlöten Der Schieberegler
Der zweite Taster Wird auf die Platine gelötet Dritter Teil —Einlöten der Schieberegler Es ist an der Zeit, die Schiebe-Potentionemeter zu verlöten. Sie sind entscheidende Bauteile, die spdter zum Mischen verwendet werden, sodass Ihre Platine jetzt wie ein echter Mischpult. Es gibt drei Schieberegler und jeder Schieberegler hat drei Pins, die an die Platine... - Seite 21 Beginnen Sie mit einem der drei Schieberegler. Wie bereits erwdhnt, befinden sich an jedem Schieber drei Pins. Montieren Sie die Schieber so, dass die beiden Pins auf einer Seite in die beiden Löcher auf der Platine und ein Pin in das einzelne Loch auf der anderen Seite der Platine passt. Einsetzen der Schieberegler Nachdem Sie den ersten Schieber eingesetzt...
- Seite 22 Löten ersten...
- Seite 23 ss•nun040 'Q Einlöten beiden Pins Setzen Sie den zweiten Schiebe-Potentiometer Platine verlöten ersten. Wiederholen Sie den Vorgang auch für den letzten Schieberegler. Der zweite Schieberegler...
- Seite 24 Der dritte Schieberegler Alle Schieberegler sind nun mit der Platine verlötet —gut gemacht! Bereit für den ndchsten Schritt? Von vorne auf die Platine gelötete Schieberegler...
- Seite 25 Von hinten auf die Platine gelötete Schieberegler Vierter Teil - Drehgeber In diesem Teil zeigen wir Ihnen, wie Sie die sieben Drehgeber einlöten. Genau wie die Schiebepotentiometer sind auch diese Drehgeber ein großer Schritt zur Fertigstellung Ihres Mixtables. Hier sind die Bauteile, die Sie für diesen Schritt benötigen. Haben Sie alles? Cool, dann los geht's! Sie benötigen...
- Seite 26 Denken Sie auch daran, dass alle Pins in die Löcher gesteckt werden müssen, um den Encoder spdter auf die Platine zu löten. Sollte sich einer der Pins beim Einstecken verbiegen, richten Sie ihn einfach Sie sie einfach mit den Fingern aus versuchen Sie es erneut.
- Seite 27 eireOitO• sJeqe6ueJQ sep su!d sep ue1QW!3...
- Seite 28 Löten Sie den Rest der Pins (außer den beiden großen) Löten Sie die fünf kleinen Pins und lassen Sie die beiden großen weg Wiederholen Sie nun den Lötschritt noch sechsmal, bis alle Geber auf der Platine verlötet Sind.
- Seite 29 00 0 Ihre Lötstellen an allen Drehgebern sollten so aussehen Fünfter Teil — Einlöten Bildschirms Das Einlöten des Bildschirms ist der letzte Schritt in diesem Kapitel. Dies ist ein ziemlich großer Schritt, deshalb sollten Sie ihn mit Sorgfalt behandeln. Sie werden eine kleine Schutzschicht auf der Oberseite...
- Seite 30 Komponenten, die Sie für diesen Schritt benötigen. Stecken Sie die Pins in die Platine Bildschirm. Seien Sie beim Einsetzen der Pins vorsichtig, da der obere und der untere Teil der Pins unterschiedlich Sind. Die Pins auf der Seite, die Sie in die Platine stecken sollen, sind kürzer als die Pins auf der gegenüberliegenden Seite.
- Seite 31 2) Wenn der erste Pin verlötet ist, prüfen Sie, 0b die Pinleiste senkrecht zur Platine steht. 3) Wenn die Pinleiste leicht schief ist und angepasst werden muss, schmelzen Sie das Lötzinn und kippen Sie die Pinleiste mit den Fingern. (Achten Sie darauf, sich nicht zu verbrennen.) Justieren Sie die Pinleiste,...
- Seite 32 Alle Pins sind verlötet! Sie haben erfolgreich die Pinleiste gelötet, die den Bildschirm mit der Hauptplatine verbindet. Nun werden wir Sie auch durch diesen Prozess führen. Hier ist, was Sie in diesem Schritt benötigen: 1.Hauptplatine 2. Bildschirm 3. Vier große Metallbolzen 4.
- Seite 33 Beginnen Sie damit, die großen Metallbolzen in eines der Löcher in der Ecke der Display-Platine ein. Nehmen Sie einen goldenen Abstandshalter und setzen Sie ihn auf die gegenüberliegende Seite der Platine und schrauben Sie gleichzeitig den Bolzen fest, sodass der Abstandshalter festsitzt.
- Seite 34 Anziehen Schraube Wiederholen Sie den Gleichen Schritt an jeder Ecke des Bildschirms. Nehmen Sie einen großen Metallbolzen und einen goldenen Abstandhalter pro Ecke und stellen Sie sicher, dass sie fest genug Sind. Nun können Sie den Bildschirm auf der Platte platzieren. Stellen Sie sicher, dass Sie den Schirm platzieren, wie auf dem Foto, sodass die Pins auf die linke Seite gehen, wo die Kopfhörerbuchse ist.
- Seite 35 Wenn Sie sich gefragt haben, wie wir den Bildschirm auf der Platine befestigen — nun ist es an der Zeit, Ihnen eine Antwort zu geben. Drehen Sie die Hauptplatine auf den Kopf, wdhrend Sie den Bildschirm festhalten, damit er nicht herausfallen kann.
- Seite 36 0 00 Ziehen Sie die Mutter an, sodass sie den Bildschirm festhält !n040 ssec.vun& Wiederholen Sie diesen Schritt, bis alle Muttern angezogen Sind. Als zusdtzlichen Schutz ziehen Sie die Schrauben Ihrem Schraubendreher fest. Es ist am besten, wenn Sie die Schraube auf einer Seite der Platte anziehen,...
- Seite 37 Ziehen Sie die Schrauben Schraubendreher fest Das ist das letzte Mal, dass sie Ihren Lötkolben bei diesem Projekt benutzen werden. Jetzt ist es an der Zeit, den Bildschirm an die Platine zu löten. Wenn endlich angeschlossen ist, Wird er bereit sein, Ihre coolen Musikkreationen zeigen.
-
Seite 38: Kapitel Zwei -Erste Kontrolle
ssoegun3€o Löten Sie die Pins, die den Bildschirm verbinden Nicht vergessen! Wir hoffen, Sie hatten viel Spaß beim Löten der Bauteile. Leider müssen Sie den Lötkolben jetzt ausschalten, aber es liegen noch lustige Schritte vor uns und wir sind noch nicht ganz fertig! Bitte schalten Sie Ihren Lötkolben aus, indem Sie den Stecker... - Seite 39 Laden und Programmieren des Gerdts, Sie im Karton erhalten haben. Stecken Sie das Kabel in den Netzadapter. Schritt Stecken Sie die andere Seite USB- Kabels in den USB-Anschluss Platine. Schritt Schließen Sie das Netzteil an die Steckdose an, um Ihr Jay-D einzuschalten.
- Seite 40 Sie etwas Bildschirm sehen können. Sie können immer noch nicht programmieren Oder Musik mischen, aber wenn Ihr Jay-D ein Bild auf dem Bildschirm zeigt, können Sie mit dem Tutorial fortfahren. Schritt Eingabetest Das erste was erscheint, wenn Sie Ihr Jay-D einschalten, ist der Eingabetest.
-
Seite 41: Kapitel Drei - Gehäuseaufbau
0b der Bildschirm leuchtet. Falls dies nicht hilft, kontaktieren Sie uns über contact@circuitmess.com, wir werden unser Bestes tun, um Ihnen zu helfen! Fügen Sie unbedingt ein paar Fotos von Ihren Lötstellen auf den Platinen bei, damit wir so schnell wie möglich... - Seite 42 Nicht vergessen! Ziehen Sie die Schutzschicht auf beiden Seiten des Acrylgehäuses Alle Gehäuse sollten durchsichtig sein, wenn Sie die Schutzschicht entfernen Kopf hoch! Dies ist ein guter Zeitpunkt, um auch die Schutzschicht auf dem Bildschirm zu entfernen. Schritt 1 -Zusammenbau vorderen Gehäuseschicht Beginnen wir mit dem Zusammenbau...
- Seite 43 Frontplatte und 6 der kleinsten Bolzen. Die Acryl-Frontplatte, die Sie jetzt brauchen, ist leicht zu finden —das ist die größte mit einem Fenster für den Bildschirm, 9 Löcher für die Tastenkappen und 3 Langlöcher für die Schieberegler. Die Bolzen, die wir in der Anleitung verwendet haben, sind schwarz, aber Sie sollten die Bolzen in gleicher Größe in silberner Farbe haben.
- Seite 44 Setzen Sie die Gehäusewand die Platine Wenn Sie sich die Gehduseschicht, in der sich die Schiebe-Potentionemeter befinden, genau ansehen, sehen Sie zwei winzige Löcher neben jedem Langloch für das Potentiometer. Dorthin gehören die kleinen Bolzen! Dies ist ein perfektes Beispiel dafür, wie sorgfdltig jedes Detail gestaltet ist.
- Seite 45 Die Schraube Wird mit dem Schraubendreher fest angezogen Wenn Sie alle kleinsten Schrauben angezogen haben, sollte der erste Schritt in diesem Kapitel erledigt —die vordere Gehduseschicht ist fertig! Schritte 2- Tastenkappen Auch wenn die Konsole so funktionieren kann, wie es ist, wdre es viel schöner, wenn sie ein wenig saubere Oberfldche hdtte.
- Seite 46 • 2 kleine Tastenkappen aus Kunststoff • 3 Schieberegler-Kappen aus Kunststoff • 7 Plastik-Drehgeber-Kappen Alle Tastenkappen, die Sie benötigen, finden Sie hier! Beginnen wir mit dem Hinzufügen der beiden kleinen Tastenkappen. Genau wie auf dem Foto unten, setzen Sie die Tastenkappen auf ihren jeweiligen Platz auf der Platine...
- Seite 47 Gehduseschicht berühren. Platzieren Sie die erste SchieberegIer-Kappe Wiederholen Sie diesen Schritt für die restlichen Schieber — es fehlen noch zwei! Kunststoff-schieberkappen —fertig! Als letztes montieren Sie die Drehgeberkappen! Diese sind wiederum sehr einfach zu montieren. Sie müssen beachten, dass es ein spezielles puzzleartiges Design gibt, wie es das unten abgebildete Foto zeigt.
- Seite 48 Richten Sie die Kappe so aus, dass sie auf das Drehgeber-BauteiI auf der Platine passt Drücken Sie die Kunststoffkappe so, dass sie auf das Drehgeberbauteil passt. Wiederholen Sie den gleichen Schritt für den Rest der Kappen.
- Seite 49 Alle Kunststoffkappen für die Drehgeber sind angepasst Nicht vergessen! Falls Sie die Schutzschicht Bildschirm noch nicht entfernt haben, wdre jetzt ein guter Zeitpunkt, dies zu tun! Schritt 3 —Vorbereiten des Seitengehäuses Neben der seitlichen Gehduseschicht gibt es noch ein paar kleine Komponenten, Sie in diesem Schritt montieren...
-
Seite 50: Einemittlere Metallschraube (Nicht Die Größte, Nicht Die Kleinste)
• Einemittlere Metallschraube (nicht die größte, nicht die kleinste) Die Komponenten, die Sie für diesen Schritt benötigen Beginnen Sie mit einem langen schwarzen Nylon-Abstandshalter. Fügen Sie das kürzere schwarze Nylon Abstandshalter und wieder einen längeren Abstandhalter hinzu und schrauben Sie sie fest, bis sie angezogen sind. - Seite 51 Ziehen Sie den schwarzen Nylon-Abstandshalter fest Fügen Sie den langen Nylon-Abstandhalter hinzu...
- Seite 52 Ta-da! Sie haben die Nylon-Abstandhalter festgezogen AIs nächstes nehmen Sie die seitliche Acryl-Gehäuseschicht und setzen eine mittlere Metallschraube in die Mitte. Diese Schraube Wird die Seitengehduse zusammenhalten, wenn Sie alles zusammenbauen. Platzieren Sie den mittleren Metallbolzen in der Mitte Halten Sie die drei Nylon-Abstandshalter in einer Hand und einen Schraubendreher in der...
- Seite 53 Sie etwas dieses erhalten Schritt Zusammenbau Anschluss Lautsprecher Halten Sie sich gut fest! Jay-D wdre kein DJ-Mixtable, wenn es die Lautsprecher nicht gdbe. Für die Montage auf der hinteren Gehduseschicht und den Anschluss an die Platine benötigen Sie Folgendes: Die hinteren Gehduseschicht...
- Seite 54 Die Komponenten, die Sie für diesen Schritt benötigen Beginnen Sie damit, einen Lautsprecher von der Rückseite der Gehduseschicht so zu platzieren, dass er in das Loch passt. Dann setzen Sie den Metallbolzen Oberseite Gehduseschicht eines kleinen Löcher in der Ecke ein.
- Seite 55 Fügen Sie den Metallabstandhalter hinzu Ziehen Sie die Metallschraube einem Schraubendreher fest Wiederholen Sie den gleichen Schritt für die restlichen Schrauben des ersten Lautsprechers und für den zweiten Lautsprecher ebenfalls. Setzen Sie den Metallbolzen ein, fügen Sie den Metallabstandshalter hinzu und ziehen Sie ihn einem...
- Seite 56 Der erste Lautsprecher ist mit der Gehäuseschicht verschraubt Beide Lautsprecher sind mit der Gehäuseschicht verschraubt So sollten sie von vorne aussehen, nachdem Sie alle Schrauben Abstandshalter angezogen habe. Sieht es gut aus?
- Seite 57 Um die Lautsprecher mit dem Board zu verbinden, benötigen Sie zwei Dinge. Sie haben es erraten! Essind die Platine und die Lautsprecher. Die Kabel von den Lautsprechern müssen in die Anschlüsse auf der Oberseite der Platine gesteckt werden. Die Platine + die Lautsprecher...
-
Seite 58: Zusammenbau
Stecken Sie das Kabel in den Port Die Lautsprecher sind montiert Schritt 5 — Zusammenbau Gehäuses An diesem Punkt sollte alles bereit sein, zusammengebaut zu werden! Auf den folgenden Fotos zeigen wir Ihnen, wie Sie alle Acrylgehäuse die Sie zuvor mit der Platine, den Lautsprechern und den Abstandshaltern aus Nylon verbunden... - Seite 59 Rand der Acryl-Gehduseschicht. Sie können sich anhand des Fotos unten orientieren, um sicherzustellen, dass Sie sie richtig aufkleben. Diese Anti-Rutsch-Gummifüße verhindern, dass Jay-D wdhrend Musikwiedergabe vibriert. So sollten Sie die Gummifüße aufkleben Hier kommt der knifflige Teil mit vielen Komponenten, die angeschlossen werden müssen.
-
Seite 60: Die Beiden Seitlichen Gehduseschichten (Eine Davon Mit Den Nylon-Abstandshaltern Verbunden)
• Die beiden seitlichen Gehduseschichten (eine davon mit den Nylon- Abstandshaltern verbunden) • Die Unterseite der Gehduseschicht, wo Sie gerade die Gummifüße angebracht haben • Eine mittlere Metallschraube Komponenten, die Sie für diesen Schritt benötigen Beginnen Sie damit, die seitliche Gehäuselage mit dem Nylon-Abstandshalter auf den Tisch zu legen. -
Seite 61: Nehmen Sie Die Untere Gehduseschicht (Die Große Mit Den Gummifüßen) Und Verbinden
Legen Sie die seitliche Gehäuseschicht auf den Tisch Jetzt kommt Puzzleteil! Nehmen Sie die untere Gehduseschicht (die große mit den Gummifüßen) und verbinden Sie sie mit der seitlichen Verkleidungslage wie ein Puzzle. Aufgepasst! Man könnte meinen, dass die Gummifüße nach außen gehören, aber es ist genau das Gegenteil! Die Gummifüße gehören nach innen, so wie auf dem Foto unten. - Seite 62 der vorderen Gehäuseschicht. Auch hier hat die vordere Gehduseschicht diese puzzleartigen Formen an den Kanten, sodass sie ohne große Probleme in die seitliche Gehduseschicht passen sollte. Die Gummifüße sollten sich innerhalb Gehduses befinden Hauptplatine berühren. Hinzufügen der vorderen Gehäuseschicht Wie geht es weiter? AIs nächstes sind die Lautsprecher dran!
- Seite 63 Fügen Sie die Lautsprecher hinzu Halten Sie sich gut fest! Schließlich ist es an der Zeit, die Ietzte Gehäuseschicht hinzuzufügen, indem Sie diese festziehen verbinden. Halten Sie alles, alles, was Sie bisher zusammengebaut haben, und fügen Sie die zweite seitliche Gehduseschicht darauf, um das Puzzle zusammenzufügen.
- Seite 64 Passt sie zum Puzzle? Stecken Sie den mittleren Metallbolzen in die Mitte der Acrylverkleidung achten Sie darauf, dass er zum Nylon-Abstandshalter passt. Ziehen Sie ihn einem Schraubendreher fest.
- Seite 65 Ziehen Sie die Schraube fest Ta-Da! So solite Ihr Jay-D jetzt aussehen. Ziemlich cool oder? Lassen Sie uns jetzt noch ein paar Schritte durchgehen, um sicherzustellen, dass Sie alles bereit haben, um zu mischen. Ihr Jay-D ist zusammengebaut! Zu guter Letzt verwenden wir die restlichen Gummifüße,...
-
Seite 66: Ihr Eigenes Dj-Mixtable
. Genau Stellen Sie sicher, dass Sie Ihren Lötkolben ausgeschaltet haben! Trennen Sie ihn von der Stromquelle, legen Sie ihn auf den Lötkolbenstdnder und lassen Sie ihn mindestens 5 Minuten abkühlen, bevor Sie ihn in Ihrem Werkzeugkasten verstauen. kommt nächstes? DJ werden Herzlichen Glückwunsch! - Seite 67 Stecken Sie das Kabel in den Anschluss Stecken Sie den Netzadapter...
- Seite 68 Probleme haben Oder der Bildschirm nicht aufleuchtet, überprüfen Sie alle Lötverbindungen ein weiteres Mal und stellen Sie sicher, dass Sie jedes Bauteil korrekt montiert haben. Wenn das Problem weiterhin besteht, senden Sie uns eine E-Mail an contact@circuitmess.com mit ein paar Jay-...
- Seite 69 D-Fotos im Anhang, für Fehlersuche und Hilfe!
