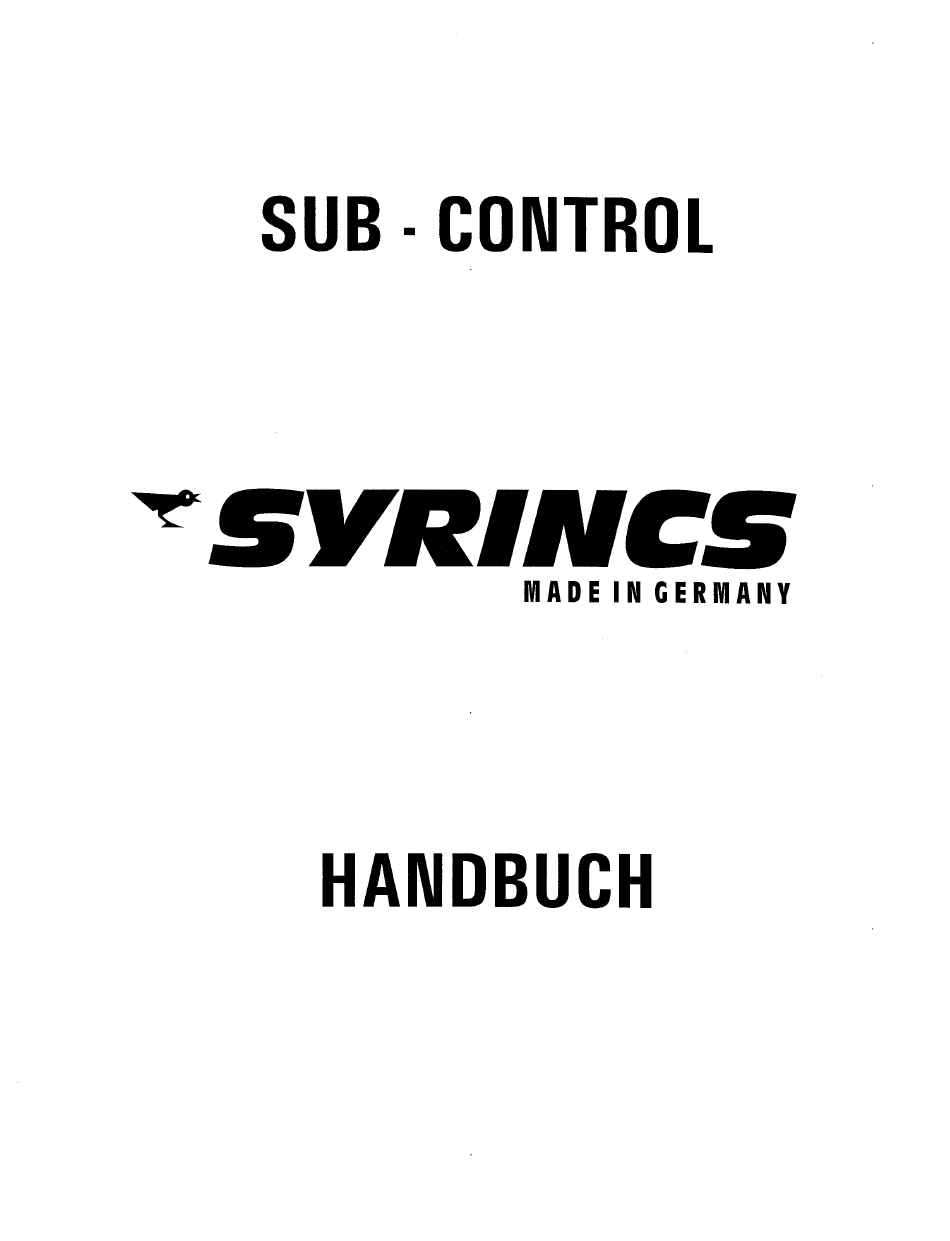

- Seite 1 CONTROL YSVRINCS MADE GERMANY HANDBUCH...
- Seite 2 Sehr geehrter Anwender, wir freuen uns, dass Sie sich für ein Produkt der Firma Syrincs-Audiotechnik entschieden haben. Die Benutzung des Geräts ist außerordentlich einfach. Dennoch möchten wir Ihnen Hinweise, Tips und Anschlussmöglichkeiten zei- gen, die Ihnen die Anwendung erleichtert. Inhaltsverzeichnis...
-
Seite 3: Beschreibung
Allgemeine Beschreibung Dieses Handbuch beschreibt den SUB-CONTROL, ein Controller speziell für Subwoofer. Das Produkt verfügt über folgende Eigenschaften: X 18 dB-Subsonic-Filter, 25 - 45 Hz Filtereckfrequenz, in 5 Hz-Schritten einstellbar X 12 dB Low-Pass Filter, 80 - 280 Hz, kontinuierlich... -
Seite 4: Aufbau Der Sound-Anlage
Bild I: Aufbau der Soundanlage Vorbereitung und Einbau des SUB-CONTROL Entfernen Sie die Verpackung Lesen Sie zuerst die Gebrauchsanleitung vollständig bereiten Sie alle Zubehörteile Schalten Motor Entfernen Sie die Minusklemme Ihrer Fahrzeugbatterie Öffnen Sie den SUB-CONTROL (vier Schrauben) - SYRINCS Seite... -
Seite 5: Einstellung
Anschlüsse SUB-CONTROL HINWEIS: Zur Spannungsversorgung Wird die REMOTE-Leitung des Autoradios verwen- det. Der Anschluss am SUB-CONTROL erfolgt an der Schraubklemme J 18 (+) auf der Leiterkarte im Gerät. Eine Masseleitung Wird nicht benötigt. Masseanschluss Wird durch die Abschirmung der Cinch-Leitungen zum Radio hergestellt. - Seite 6 Zur Einstellung des SUB-CONTROL öffnen Sie das Gerät, indem Sie mit ei- nem Kreuzschlitz-Schraubendreher der Grösse 1, die zwei Schrauben in den Befestigungslaschen am Gehäuse entfernen. Daneben müssen noch die zwei Kreuzschlitzschrauben zwischen den Cinch-Buchen heraus gedreht werden. Der Deckel Wird nun abgehoben. Dazu beginnen Sie auf der Bedienungsseite den Deckel anzuheben.
- Seite 7 Bet r i ebsspannung 10..16Udc f q—subsoni Jump = 25Hz J5-9-13 =30Hz 6-10-14= 35Hz J7-11-15= 40Hz 8-12-16= 45HZ Bild 4: Jumperbelegung für f = 40 Hz, Subsonic-Filter, B. BP 8-150 oder BP 10-200 Betr i ebsspannung 10..16Udc f g—subsoni Jump = 25Hz J5-9-13 =30Hz 6-10-14*...
- Seite 8 Betr i ebsspannung 10..16Vdc g —subsoni c no Jump = 25Hz J5-S-i3 =30Hz 6-10-14= 35Hz J7-11-15= 40Hz 8-12-16= 45Hz Bild 6: Jumperbelegung für f Hz, Subsonic-Filter, B. BP 15-500 Oder BP218-1300 - svmwcs Seite...
- Seite 9 Die Werkseinstellung wurde gemäss des Bildes 2 für den BP 8-150 Oder den BP 10-200 vorgenommen! Einstellung der Tiefpassweiche Der Subwoofer verfügt über drei Bedienelemente zur Einstellung der Fre- quenzweiche GAIN Einstellung der Eingangsempfindlichkeit des Subwoofers SYRINCS Seite...
- Seite 10 Tiefpassfilters PHASE Einstellung der Phasenlage des Subwoofersignals Mit dem GAIN-Regler Wird auch die Wiedergabelautstärke beeinflusst. Der GAIN-Regler des SUB-CONTROL sollte im Normalfall (maximale Autora- dio-Ausgangsspannung an den Cinch-Ausgängenca. 2,5 Veff)auf O dB einge- stellt werden. Wird ein Autoradio mit Hochpegel-Ausgängen an den Cinch-Buchsen mit ca.
- Seite 11 Einstellung erfolgen. Fragen Sie dazu bei Bedarf Ihren Händler, 0b er diese Einmessung für Sie durchführen kann. Soll der SUB-CONTROL nur als Subsonic-Filter eingesetzt werden, so ist der FREQUENCY-Regler auf Rechtsanschlag (280 Hz) einzustellen. Die Trennung zwischen Subwoofer und Tief-Mitteltöner...
- Seite 12 Technische Daten Alle Messungen wurden, soweit rmcht anders angegeben, 13,8 vorgenommen. Fremdspannungsabstand: 86 dB, linear bewertet (10 Hz bis 22 kHz Bandbreite) 103 dB, mit A-Filter bewertet Gesamtverzerrungen: % bei (Vollausteuerung an 600 Ohm Last) Phasenregler „PHASE"• Obis -1800 Verstärkungsregler „GAIN": Frequenzregler Tiefpass...
- Seite 13 1 Jahr. Beim Erwerb gebrauchter Produkte ist die Gewährleistung ausgeschlossen. Die Gewährleistungsfrist beginnt mit dem Kaufdatum. 2. Werden Betriebs- Oder Wartungsanweisungen von Syrincs nicht befolgt, Anderungen an den Produkten vorgenommen, Teile ausgewechselt Oder Ver- brauchsmaterialien verwendet, die nicht den Originalspezifikationen entspre- chen, so entfällt...
