Auswechseln Der Tintenfilterkartusche - Imaje 9040 Handbuch

Wartung

■ Auswechseln der Tintenfilterkartusche

Benötigtes Werkzeug:
□ 3-mm-Sechskantschlüssel
1. Den Drucker ausschalten und den Netzstecker ziehen.
2. Den Tintenkreislauf bis zum Anschlag auf den Gleitschienen herausziehen.
3. Den Tintenkreislauf entleeren (siehe entsprechende Anweisungen).
4. Den Hauptfilter öffnen und den Filtereinsatz entnehmen.
ACHTUNG
treffen.
5. Wieder einsetzen: die Wellrohrfeder, den neuen Filtereinsatz, die O-Ring-Dichtung.
Kontrollieren, ob der Ablass geschlossen ist und etwas Tinte in den Behälter füllen.
6. Den Drucker einschalten. Prüfen, ob kein Leck vorhanden ist und ob der Druck korrekt
ist. Die Routinekontrollen vornehmen.
1
2
3
4
5
Es kann ein Rest Tinte herausfließen -> entsprechende Vorkehrungen

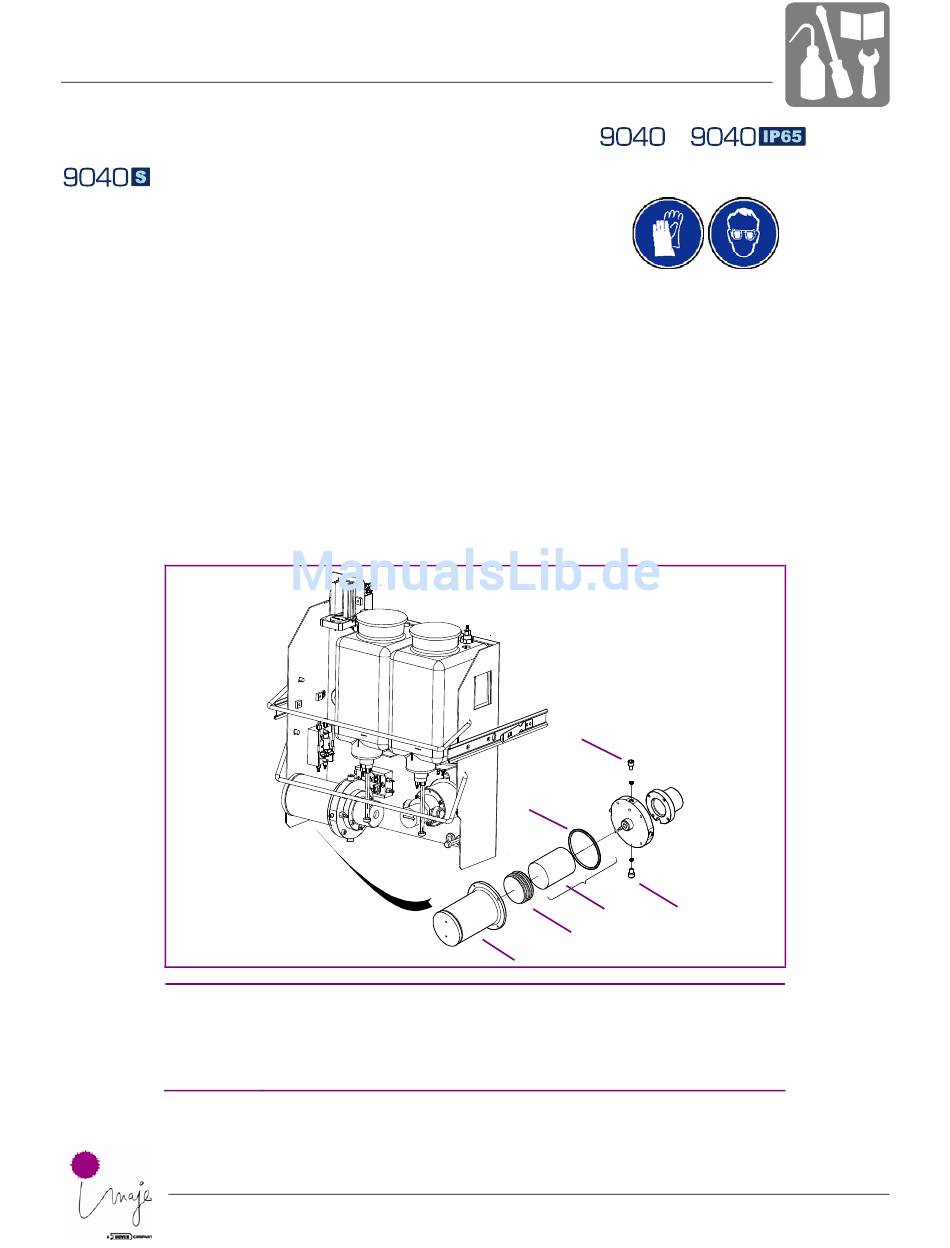

Ablassschraube
Hauptfilter
Wellrohrfeder als Impulsschutz
Filtereinsatz
O-Ring-Dichtung
-
