Primus NM 210 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Primus NM 210

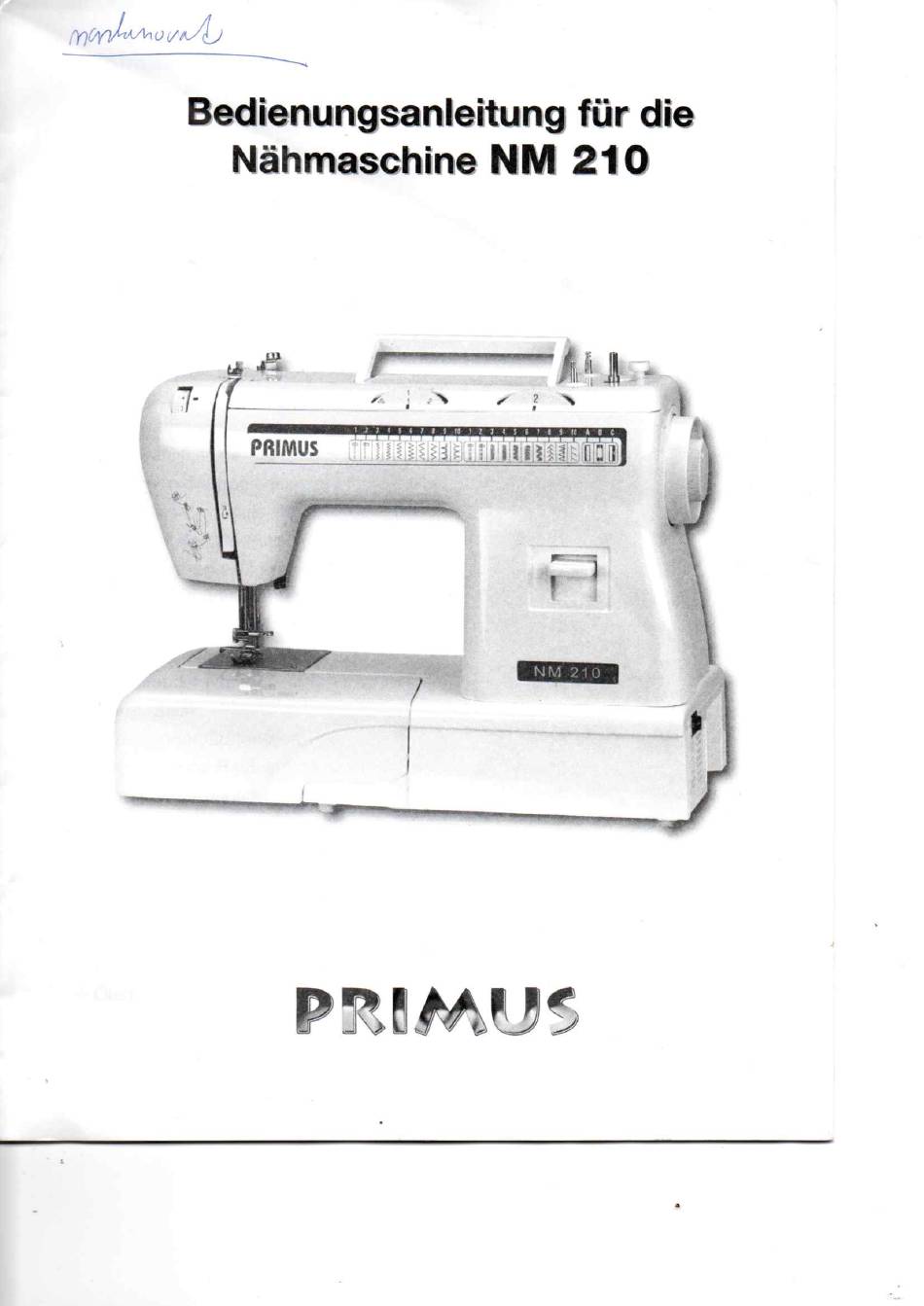

- Seite 1 Bedienungsanleitung für die Nähmaschine PRIMUS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Ein wichtiges Vorwort Wichtige Hinweise Bezeichnung der Teile Zubehörteile Elektrischer Anschluss Auswechseln der Glühlampe Auswechseln der Nadel Wahl der richtigen Nadel Entfernen und Einsetzen des Presserfußes Einstellen der Fadenspannung Unterfadenspannung Rückwärtsstich Stichwahlscheibe Entfernen der Spulenkapsel Aufspulen der Spule Einfädeln des Oberfadens Heraufholen... -
Seite 3: Ein Wichtiges Vorwort
Ein wichtiges Vorwort Vor Gebrauch lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Nehmen Sie sich genug Zeit dafür. Sie werden dadurch den besten Überblick über Funktion und Arbeitsweise erhalten, und somit Wird sich ein leichteres erfolgreicheres Arbeiten ergeben. Je besser Sie sich einarbeiten, desto gezielter können Sie die Nähmaschine einsetzen. -
Seite 4: Wichtige Hinweise
Wichtige Hinweise! Bevor Sie Ihre Nähmaschine benutzen, bitten wir Sie folgende Hinweise sorgfältig zu beachten: 1. BedienenSie die Maschine-wegender auf- und abgehendenNadel - mit entsprechende Vorsicht, u ndbehalten SiebeiderArbeitdieNähstelle ständig im Auge! 2. BeimWechselnder Glühlampe, d er Nadel,des Nähfußes, d er Spule,der Stichplatt sowiebeiArbeitsunterbrechungen ohneAufsicht O der bei... -
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile Rückwärtsknopf Fadenführung Kupp/ung Oberfadenspannung Handrad Gelenkfadenhebel Vordere Abdeckung, Lampenklappe Spuler Aufspulstopper Faden Abdeckung Abdeckung Nadel Stichlängewählscheibe Presserfuß Presserfußhebel Stichp/atte Stichwählscheibe Spulenkapselabdeckung Aufspulfadenführung Anschiebetisch Lichtschalter... -
Seite 6: Zubehörteile
Zubehörteile Schraubendreher Trennmesser Filzscheiben Nadelsortiment Ölkännchen Ersatzspulen ( 3 Stück) Knopf- Annähfuß Knopflochfu (3 Säumerfuß 10. Reißverschlussfuß Blindstichfuß Elektrischer Anschluß Stecken Sie den Kupplungsstecker in die Nähmaschine. Stecken Sie den Netzstecker in die Wandsteckdose. (siehe Abbildung) Auswechseln der Glühlampe Die Nählampe ist hinter der Frontplatte angebracht. -
Seite 7: Auswechseln
Auswechseln Nadel Drehen Sie das Handrad zu sich, bis die Nadel sich in der höchsten Position befindet. Lösen Sie dann Nadelschraube entfernen Sie die Nadel aus der Halterung (Siehe Abbildung) Setzen Sie dann die neue Nadel in die Halterung- mit der flachen Seite nach hinten. Drücken Sie die Nadel so weit wie möglich nach oben in die Nadelhalterung. -
Seite 8: Einstellen Der Fadenspannung
Entfernen Einsetzen Presserfußes Entfernen: Drehen Sie das Handrad soweit zu sich, bis die Nadel die höchste Position erreicht hat. Durch anheben des Presserfußhebels heben Sie den Presserfuß (1). Der Presserfuß fällt herunter, wenn Sie den Hebel hinten am Fußschalter anheben (2). Achtung: Keine Gewalt anwenden Einsetzen... -
Seite 9: Rückwärtsstich
Stichlängenwählscheibe IJm die Stichlänge zu ändern, drehen Sie den Wählknopf so, dass die Nummer der gewünschten Stichlänge an der Markierung ist. Mark Die Nummern zeigen die ungefähre Stichlänge in mm an. Je niedriger die Nummer desto kürzer der Stich. Rückwärtsstich Drücken Sie für den Rückwärtsstich... -
Seite 10: Entfernen Der Spulenkapsel
Entfernen der Spulenkapsel Stellen Sie den Presserfußnach oben, und drehen Sie das Handradzu sich, bis der Gelenkfadenhebel auf seiner Positionist ( Abbildung 1) Öffne SienundieSpulenabdeckun ( Abbildung 2) Öffne SiedanndieSpulenkapsel und nehmenSie die Kapsel aus der Maschine( Abbildung3) SolangeSie die Klappe der Spulenkapsel offen halten, kann die Spule nicht herausfallen. -
Seite 11: Aufspulen Der Spule
Aufspulen der Spule Lösen Sie die Handradauslösung, indem Sie die Auslösescheibe sich drehen (Abbildung 1). Führen Sie den Faden von der Garnrolle durch das Aufspulspannungsrad ( Abbildung 2). Geben Sie nun das Fadenende durch das Loch in der Spule. ( Abbildung 3) Stecken Sie die Spule auf den Spulen- dorn, so dass das Fadenende oben auf der Spule ist. -
Seite 12: Einfädeln Des Oberfadens
Einfädeln Oberfadens Setzen Sie die Garnrolle so auf den Garnrollenhalter, dass der Faden von rückwärts von der Garnrolle kommt. Halten Sie die Garnrolle mit der rechten Hand fest und führen den Faden nach unten durch beiden Spannungsscheiben von oben nach unten. -
Seite 13: Geradestich Und Zickzack-Stich
Geradstich und Zickzack- Stich Presserfuß:Zickzackfuß (Abb.) Stichwahl: Oder (CD) fürGeradstic 3-10 ) für Zickzackstich Stichlängenwählknopf: 0 ,3 - 4 Nähbeginn Stellen Sie sicher, dass beide Fäden unter dem Presserfuß Sind. Während Sie die Fäden mit Ihrer linken Hand festhalten, drehen Sie das Handrad zu sich und bringen Sie die Nadel auf die Stelle des Stoffes,auf der Sie mit dem Nähenbeginnen möchten. -
Seite 14: Trikot-Stich
Trikot- Stich Dieser Stich eignet sich besonders zum Stopfen von Rissen. Er Wird auch eingesetzt zum Verstärken von dehnbaren Materialen beim Aufnähen von Applikationen. Presserfuß: Zickzackfuß Stichwahl: Stichlänge: Hexenstich Oder Grätenstich Mit diesem Stich, der sehr elastisch ist, nähen Sie dehnbare Stoffe. Der Hexenstich eignet sich zum Nähen von Lycra- Badeanzügen etc., als Randstich an Gürteln... -
Seite 15: Das Nähen Von Knopflöchern
Das Nähen von Knopflöchern Presserfuß: Knopfloch- Nähfuß Stichwa A(L) Stichlänge: 0,3-1 I. Ziehen Sie die Knopflochsohle ganz nach vorne, und beginnenSie mit dem Symbol: Sie nähen jetzt die linke Knopflochraupe in der gewünschten Länge vorwärts. (siehe 1) 2. Schalten Sie, während sich die Nadel außerhalb des Stoffes befindet, auf Symbol: Mit 3-4 Stichen nähen Sie den ersten... -
Seite 16: Säumen
Säumen Presserfuß: Säumerfuß Stichwahl: Stichlänge: 1. Wechseln Sie den normalen Fuß gegen einen SäumerfuB aus. 2. Schlagen Sie die Stoffkante, wie rechts 3 mm gezeigt, ca. 3mm um. 3. Um die Kante zu sichern. nähen Sie von der Kante ab ca. 5 mm. Stoppen Sie die Maschine kurz mit hochstehender Nadel. -
Seite 17: Nähen Von Blindsäumen
Nähen Blindsäumen Presserfuß: Blindsaumfuß Stichwahl: "9" (Fig.l) Stichlänge: 4 mm 1/6") I.Falten Sie den Stoff in der gewünschten Stoffbreite. (Abb. 1 ) 2.Rechts muss beim Zurückfalten des Saumes (Fig.2) eine ca. 4mm breite Kante verbleiben. (Abb.2) 3.Legen Sie den Saum so unter das Blindstich- füßchen, dass die Führung des Fußes an der Kante des gefalteten Saumes entlangläuft. -
Seite 18: Reinigen Des Spulengehäuses
Reinigen des Spulengehäuses I. Bringen Sie die Nadel in die höchste Position, denn sonst kann der Greifer nicht herausgenommen werden. Nehmen Sie die Spulenkapsel heraus. 2. Drehen Sie den Schnapphebel nach außen und entfernen Sie den Greiferbahnring. 3. Entfernen Sie den Greifer, indem Sie Greifer Greifer- den Zapfen in der Mitte des Greifers... -
Seite 19: Ölen Der Nähmaschine
Olen der Nähmaschine Entfernen Sie den Oberarmdeckel, und öffnen Sie die Lampenklappe. ACHTUNG: Arretierung der Klappe beachten! Die zu ölenden Stellen sind mit Pfeilen markiert. Vor dem Ölen sollten Sie diese Stellen reinigen. Geben Sie ein Oder zwei Tropfen eines guten Nähma- schinenöles auf diese Stellen. - Seite 20 Garantie 24 Monate Als Nachweis für die Garantie gilt der Kaufbeleg mit Kaufdatum (bitte sorgfältig aufbewahren) REPARATUR- SERVICE FA. YAMATA EUROPE VERTRIEBS GMBH WESTEND VILLAGE • THEODORSTR. 42-90, HAUS 6B, LOFT 613 D-22761 HAMBURG Bei Fragen Oder Problemen, wenden Sie sich bitte erst an unsere SERVICE HOTLINE TEL.
