BMZ Service Tool Impulse DCW Originalbetriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für BMZ Service Tool Impulse DCW

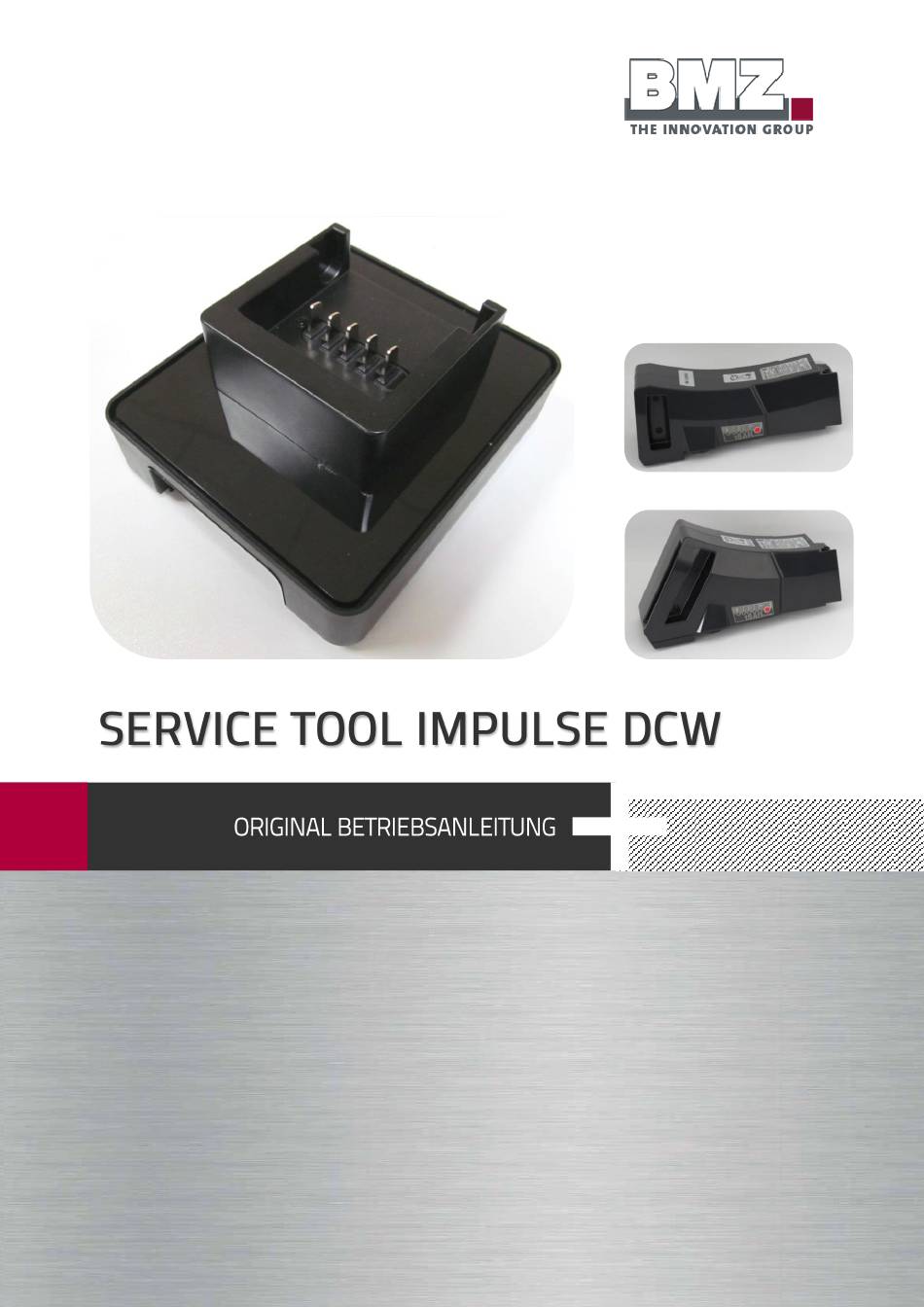

- Seite 1 INNOVATION GROUP SERVICE TOOL IMPULSE ORIGINAL BETRIEBSANLEITUNG...
- Seite 2 Service-Rufnummer: 0180 - 5269001 * (Derby Händler) Service-Rufnummer: 0180 - 5269002* (E-Bike Händler allgemein) Service-Faxnummer: 0180 - 5269003 *14 ct/min aus dem deutschen Festnetz. Mobilfunkhöchstpreis: 42 ct/min Dokument- Original Bedienungsanleitung Service Tool Impulse DCW identifikation Artikelnummer: 28526 Version: Stand: 21.02.2017 Anderungen vorbehalten. Urheberrecht Alle Inhalte dieser Anleitung sind urheberrechtlich geschützt.
-
Seite 3: Inhaltsverzeichnis
Gewicht Umgebungsbedingungen 2.2.3 Ausstattung Lieferumfang 2.3.1 Installation Installationsdaten auf PCkopieren Treiber installieren Derby Cycle Service Tool installieren Kommunikationsbox anschließen Bedienung Programm starten Informationen Batterie auslesen Firmware Batterie aktualisieren Full-Charge-Kapazität der Batterie aktualisieren Fehlerbehebung Seite 3 von Service Tool Impulse DCW... - Seite 4 1 Sicherheit Entsorgung Weitere Verzeichnisse Glossar Tabellenverzeichnis Abbildungsverzeichnis Seite Service Tool Impulse DCW...
-
Seite 5: Sicherheit
Sie diese Bedienungsanleitung gewissenhaft durch. 1.1.2 Aufbewahrung Diese Anleitung ist ein Bestandteil des Service Tool Impulse DCW.Für einen sicheren Gebrauch muss die Anleitung allen Benutzern zugänglich sein. > Bewahren Sie diese Anleitung in der Nähe des Geräts auf. -
Seite 6: Technische Einschränkungen
Keine Veränderungen an der Kommunikationsbox vornehmen. Kommunikationsbox nicht öffnen. Nicht in die Kommunikationsbox fassen. Keine Gegenstände in die Kommunikationsbox stecken. Kontakte nicht brücken. Kommunikationsbox vor Flüssigkeiten schützen. Seite 6 von Service Tool Impulse DCW... -
Seite 7: Produktbeschreibung
2.1 Wichtige Hinweise zum Produkt Produktbeschreibung Wichtige Hinweise zum Produkt Gesamtansicht 2.1.1 Tabelle Legende Legende Kommunikationsbox Kontakte Abbildung I Batterieaufnahme Gesamtansicht USB-Anschluss Kommunikationsbox Seite 7 von Service Tool Impulse DCW... -
Seite 8: Konformität
2 Produktbeschreibung 2.1.2 Konformität Abbildung 2 Konformitätserklärung BATTERIEN-MONTAGE-ZENTRUM GMBH Am Sportplatz 28-30 D-63791 Karlstein am Main Tell +49 (0)6188 9956-0 Fax: +49 (0)6188-9956-900 E-Mail: mail@bmz-qmbh_de • Intemet: wuwbmz-gmbh_de INNOVATION GROUP EG-Konformitätserklärung Firma: Batterien-Montage-Zentrum GmbH Anschrift: Am Sportplatz 28-30 63791 Karlstein Produkt:... -
Seite 9: Kennzeichnung Des Produkts
Mage in mm (B x H x T): 130x75x150 Gewicht 1200 g 2.2.3 Umgebungsbedingungen Temperatur OCbis+35 Luftfeuchte 90 %bei20 oc;50 %bei40 Ausstattung Lieferumfang 2.3.1 Kommunikationsbox USB Kabel USB Stick (mit Treiber-Software, Tool-Software) Seite 9 von Service Tool Impulse DCW... -
Seite 10: Installation
Sie auf der SILICON LABS Website: www.silabs.com/products/development- www . silabs . com/products/development— tools/software/usb-to-uart-bridge-vcp- tools/ software/usb—to—uart—bridge—vcp— drivers drivers Driver Anleitung Den Ordner Driver auf Ihrer Festplatte öffnen. Zip-Datei entpacken. Dazu Datei rechtsklicken, Alle extrahieren und Extrahieren wählen. Seite 10 von Service Tool Impulse DCW... -
Seite 11: Derby Cycle Service Tool Installieren
Für einen Schnellzugriff können Sie eine Verknüpfung auf Ihrem Desktop vom Desktop erstellen: exe-Datei rechtsklicken und Verknüpfung erstellen auswählen. Verknüpfung mit linker Maustaste auf Ihren Desktop ziehen. @OerbyImpulseServiceTool.exe @OerbyImpulseServiceTobl.exe - Verknüpfang System Windows. Interactivity.dll Seite 11 von Service Tool Impulse DCW... -
Seite 12: Übersicht
Hilfsmittel USB-Kabel Anleitung Kommunikationsbox direkt mit USB-Kabel an PC anschließen. (Der Anschluss über ein USB-Hub ist nicht möglich.) Beim ersten Anschließen richtet Windows den Treiber automatisch ein. Die Kommunikationsbox ist einsatzbereit. Seite 12 von Service Tool Impulse DCW... -
Seite 13: Bedienung
Bei einigen Batterien ist die Artikelnummer erst nach der Aktualisierung der Firmware auslesbar (siehe 4.3). Die Artikelnummer finden Sie auch auf dem Etikett. Die Kommunikationsbox ist mit Ihrem PC verbunden. Voraussetzung Anleitung Seite 13 von Service Tool Impulse DCW... -
Seite 14: Firmware Der Batterie Aktualisieren
4.2. Trennen Sie während der Aktualisierung die Batterie nicht von der Kommunikationsbox. Die Kommunikationsbox ist mit Ihrem PC verbunden. Voraussetzung Installierte Firmware-Version: 2.03 Oder höher. Batteriekapazität min. 50 % Anleitung Seite 14 von Service Tool Impulse DCW... - Seite 15 Of the 19292 Die mittlere LED blinkt während des Flash-Vorgangs DERBY CYCLE [MPIJLSE TOOL PLASHING FIRMWARE flash firmware V 3.XX FirmwareFl.sh•ng Bootloader Name FSMBCOT Bootloader Revision: VOIOI Erasing Flash Starting Flash Process Seite 15 von Service Tool Impulse DCW...
-
Seite 16: Full-Charge-Kapazität Der Batterie Aktualisieren
Abbildung 6: Kapazität festlegen DERBY CYCLE IMPULSE SERVICE TOOL RESET CAPACITY reset full charge capacity 15000 Design-Capacity: Full-Charge Capacity (Before): 15000 rnAh Full-ChargeCapacity(After): 15000 RESET CAPACITY BATTERY INFO FLASH FIRMWARE Revision: 0.0.5.0 Seite 16 von Service Tool Impulse DCW... -
Seite 17: Fehlerbehebung
Befolgen Sie die Anweisungen am reading the Bildschirm. data Cannot find Batterie Wird nicht erkannt. Verbindung zwischen Batterie und battery pack. PCprüfen. Ggf. Kontakte reinigen error while Verbindung überprüfen. flashing Batterie über den Kapazitätstaster „wecken'. Seite 17 von Service Tool Impulse DCW... -
Seite 18: Entsorgung
Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben Oder dem Geschäft, in dem Sie das Produkt gekauft haben. Seite 18 von Service Tool Impulse DCW... -
Seite 19: Weitere Verzeichnisse
6.1 Glossar Weitere Verzeichnisse Glossar Begriff Definition Einzelperson, die Produkte benutzt Benutzer Kommunikationsbox Adapter zwischen PCund E-Bike-Batterie Full-Charge- Kapazität bei voller Ladung Kapazität Tabellenverzeichnis Tabelle Erklärung der verwendeten Gebotszeichen Legende Kommunikationsbox Tabelle Abbildungsverzeichnis Seite 19 von Service Tool Impulse DCW... - Seite 20 INNOVATION GROUP @BMZ 02.2017. Alle Rechte vorbehalten. Obwohl bei der Erstellung dieses Dokuments große Sorgfalt angewandt wurde, übernimmt BMZ keinerlei Verantwortung für etwaige Fehler Oder Auslassungen. Alle enthaltene Informationen können jederzeit ohne vorherige Ankündigung geändert werden. GmbH BMZ Company Ltd.
