REGLER DES WÄRMEUMLAUFES
MIT FESTBRENNSTOFF-KESSEL
BEDIENUNGSANLEITUNG
Der Regler steuert die CO-Installation mit einem in einem automatischen Brennstoff-Dosiergerät ausgestatteten Kessel.
Der angewandte PID-Algorithmus ermöglicht die Arbeit mit einer automatischen Modulation der Kesselarbeit - es wird
solch eine Menge von Wärme erstellt, auf die es den Bedarf gibt. Dank dessen ist der Verbrennungsprozess gleichmäßig
(es gibt keine rapiden Temperaturänderungen in der Verbrennungskammer sowie in dem Kamin), sowie mehr effektiv
und eine längere Lebendigkeit des Wärmungsinstallation garantierend. Der Regler prüft die Arbeit des Ventilators, der
Ladepumpe CWU (Nutzungswasser) sowie zwei Umläufe CO1 und CO2, die in Mischventile und Zimmer-Thermostate
ausgestattet sind, sowie die Arbeit der Zirkulationspumpe steuert.
1. Grundparameter des Reglers
Speisung
Leistungsaufnahme ohne Belastung
Maximale Anschaltungsleistung
Arbeitsbedingungen
Ausgang des Steuerers des Zuführers
Ausgang der Steuerung des Ventilators
Ausgänge der Pumpensteuerung
Ausgang der Steuerung des Heizelementes der
Anzündung der Biomasse
Sicherung
Temperatursensoren des Kessels
Genauigkeit der Temperaturmessung
RT 16
V0.15
(10.12.2013 von dem Programm v0.15)
230V/50Hz
10W
1400W
5÷50
300W/230VAC
250W/230VAC flüssige Regelung der Umdrehungen
150W/230VAC
450W/230VAC
6,3A/250V
NTC 2.2k
o
2
C mit Verteilung 0,1
o
C, Feuchtigkeit 10÷80% ohne Kondensation
o
C
Werbung
Inhaltszusammenfassung für Klimosz RT 16
- Seite 1 RT 16 REGLER DES WÄRMEUMLAUFES MIT FESTBRENNSTOFF-KESSEL BEDIENUNGSANLEITUNG V0.15 (10.12.2013 von dem Programm v0.15) Der Regler steuert die CO-Installation mit einem in einem automatischen Brennstoff-Dosiergerät ausgestatteten Kessel. Der angewandte PID-Algorithmus ermöglicht die Arbeit mit einer automatischen Modulation der Kesselarbeit - es wird solch eine Menge von Wärme erstellt, auf die es den Bedarf gibt.

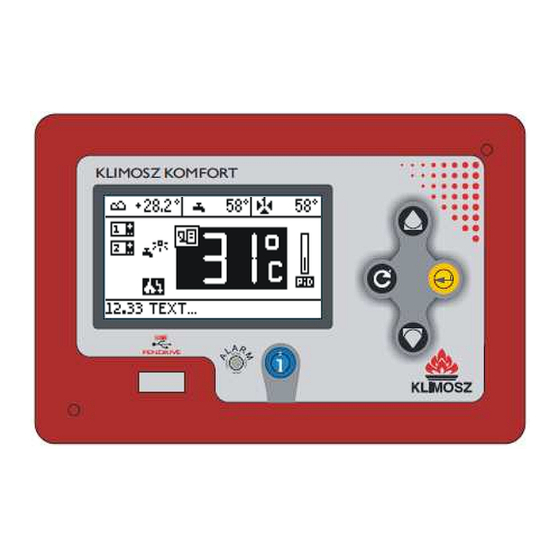

- Seite 2 2. Allgemeines Der Regler ist ein Modulgerät. Er besteht aus einem OPERATORPANEEL „RT16”, der auf dem Kessel montiert wird, und eines AUSFÜHRUNGSMODULS „RT161”, das auf dem Bus DIN unter der Kesselabschirmung bzw. in dem Schaltschrank befestigt ist. Zu dem Ausführungsmodul werden die Messsignale aus den Sensoren sowie die Speisung der Ausführungsgeräte angeschaltet.
- Seite 3 EINGÄNGE: Tzew - Außentemperatur-Sensor Tcwu - Temperatursensor des Behälters des Nutzungswassers Tkcz - Temperatursensor der Kesselspeisung Tkcp - Temperatirsensor der Kessel-Rückkehr Tpod - Temperatursensor des Zuführers Sensor des Schließens der Brennstoffbehälter-Klappe (aufgetrieben nach Öffnung der Klappe) Tco1 - Temperatursensor der zentralen Heizung (hinter dem Mischventil 1) Tco2 - Temperatursensor der zentralen Heizung (hinter dem Mischventil 2) Tkom -...
-
Seite 4: Bedienung Des Reglers
zyklisch, was die in den Umlauf gelieferte Wärme begrenzen soll. Die Störung-P.CO1 wird nach Überschreitung der maximalen Kesseltemperatur eingeschaltet. P.CO1 (installierter Mischer M1) – die Pumpe arbeitet in einer ununterbrochenen Modus und kann im Notfall bei Überschreitung der maximalen Umlauftemperatur ausgeschaltet werden. Die Störung-P.CO1 wird nach Überschreitung der maximalen Kesseltemperatur eingeschaltet. - Seite 5 3.1 Startbildschirm Beim Einschalten der Speisung erscheint auf dem Display der Startbildschirm, der das Warten des Reglers auf die Service-Tätigkeiten bedeutet (z.B. Software-Aktualisierung). Die Sternchen bedeuten die bis zum Start übrige Zeit. Wenn in dieser Zeit der Knopf gedrückt wird, erscheint die Information über Version der installierten Software: 3.2 Hauptbildschirm...
- Seite 6 08 Heizkesseltyp/Brennstofftyp Auswahl der Art des benutzten Brennstoffs (Kohle, Knorpelkohle bzw. Biomasse) sowie des Kessel-Typs. Bei der Auswahl des Kessels „Klimosz ANDERE“ soll man die Zeit der Zuführung von Brennstoff einstellen. Bei anderen Kesseln ist dieser Parameter automatisch eingestellt. Anmerkung: bei der eingeschalteten PID-Steuerung die die Liste der zur Auswahl möglichen Kessel bis auf die Leistung 45kW begrenzt.
- Seite 7 WINTER + ZEITPRIORIRÄT CWU Priorität der CWU-Ladung über die CO-Umläufe. Ein zeitlich begrenztes Priorität gemäß Service-Parameter „CWU Priorität-Zeit“. 11 Wettercharakteristik 1 Die Einstellung der Heizungskurve und der Zimmertemperatur für Bestimmung der Temperatur der Speisung des CO1-Umlaufes (siehe Pkt. 5). 12 Wettercharakteristik 2 Die Einstellung der Heizungskurve und der Zimmertemperatur für Bestimmung der Temperatur der Speisung des CO2-Umlaufes (siehe Pkt.
- Seite 8 12 Warmwasser zusätzliche Kesseltemp. Diese Funktion erhöht die Kessel-Temperatur, falls die CWU-Beheizung als Priorität gilt. 13 Kein Brennstoff – ein/aus Diese Funktion schaltet die Funktion der Detektion des Brennstoff-Mangel aus (aufgrund der Analyse der Temperatur auf dem Kessel-Ausgang). 14 Kein Brennstoff – Zeit Die Zeit der Detektion von Brennstoff-Mangel vor Meldung des Brennstoff-Mangel-Fehlers.
- Seite 9 3.3 Alarmstände Das Auftreten einen Alarmsituation verursacht das Halten der Kesselarbeit, was auf dem Operatorpaneel mit einer roten Lampe und einem Tonsignal (falls das akustische Alarm eingeschaltet ist), sowie mit einer entsprechenden Meldung im Meldungsfeld des Hauptbildschirms signalisiert wird. Das Drücken von verursacht mehr detaillierte Informationen über die Alarmursache.
- Seite 10 Bildschirm 2: Die Nummerwerte auf der rechten Seite des Bildschirms bedeuten: 1. Angaben des Temperatursensors des Kessels SPEISUNG 2. Angaben des Temperatursensors des Kessels ZURÜCK 3. Angaben des Temperatursensors CO1 4. Angaben des Temperatursensors CWU 5. Angaben des Temperatursensors CO2 6.
- Seite 11 Falls dieses Bildschirm, bzw. die Meldung „OK“ im Feld (1) fehlt, bedeutet es, dass das USB nicht gelesen werden kann. In diesem Fall sind die Tätigkeiten 3. und 4. zu wiederholen und falls dies schon wieder nicht hilft, soll man ein anderes USB nutzen. Mit der Taste das dunkle Feld (6), (3) bzw.
- Seite 12 10. Aktualisierung des Ausführungsmoduls startet. Es erscheint eine Drehmarke und am Ende im Feld (2) der Status der Operation. E-DIR kein Datenkatalog E-FILE keine Datensammlung E-CONF Angaben stimmen mit der Anlageversion nicht überein Außenfehler „xx” des Programierungsprozesses Programmierung erfolgreich beendet 11.
- Seite 13 Das Parameter P11 „Wettercharakteristik 1“ ermöglicht die Einstellung der Heizungskurve für CO1 (entsprechend P12 für CO2). Mit der Taste wählen wir das hervorgehobene Feld: (1) Zimmertemperatur 2. Nr. der Kurve Und mit den Tasten wechseln wir die Werte. Auf dem Diagramm werden automatisch die durch den Regler angepassten Werte der Nenntemperatur (3) bestimmt.
