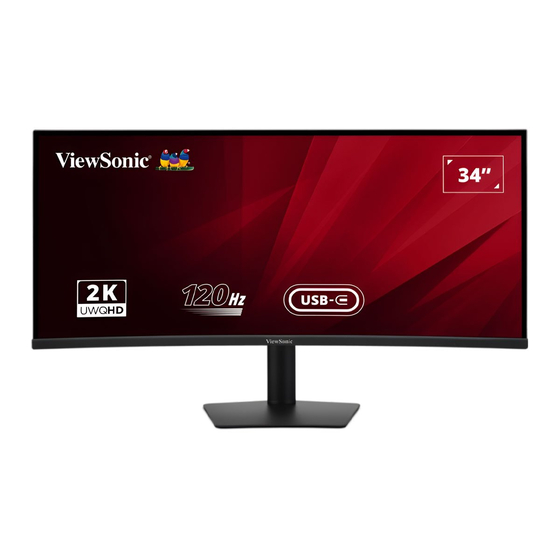

ViewSonic VA3420C Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ViewSonic Anleitungen
  4. Anzeigeinstrumente
  5. VA3420C
  6. Bedienungsanleitung

ViewSonic VA3420C Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

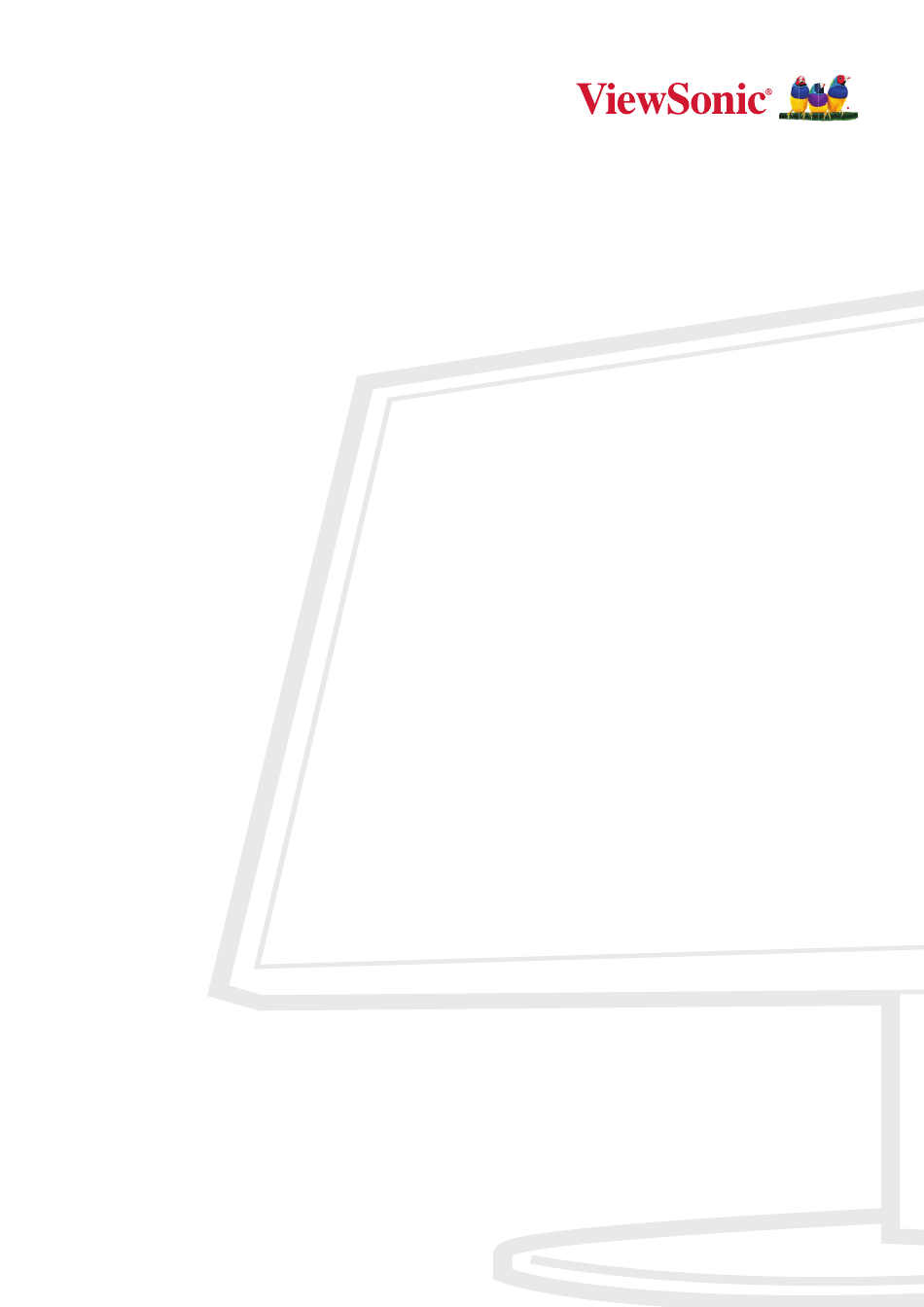

VA3420C
Anzeige
Bedienungsanleitung
Modell VS20506
P/N: VA3420C
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic VA3420C

Inhaltszusammenfassung für ViewSonic VA3420C

  • Seite 1 VA3420C Anzeige Bedienungsanleitung Modell VS20506 P/N: VA3420C...
  • Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise • Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. • Bewahren Sie diese Anweisungen an einem sicheren Ort auf. • Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. • Mindestens 45 cm vom Display entfernt. • Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine angemessene Belüftung gewährleistet bleibt.
  • Seite 4 • Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. • Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestattet, von denen einer breiter als der andere ist.
  • Seite 5 • Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war.

  • Seite 6: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ............. 3 Inhalt ................6 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Vorderansicht ......................9 Rückansicht ......................9 I/O-Anschlüsse ......................9 Grundeinstellungen ........... 10 Ständer installieren ....................10 Ständer entfernen ....................11 Monitor montieren ....................12 Sicherheitssteckplatz verwenden .................13 Verbindungen herstellen ........... 14 An Stromversorgung anschließen .................14 Externe Geräte anschließen .................15 Monitor verwenden ..........
  • Seite 7 Anhang ..............30 Technische Daten ....................30 Glossar ........................33 Problemlösung ......................37 Wartung ........................39 Allgemeine Vorsichtsmaßnahmen ................ 39 Bildschirm reinigen ....................39 Gehäuse reinigen ....................39 Blaulichtfilter und Augengesundheit ..............40 Pausen berechnen ....................40 Entfernte Gegenstände betrachten ..............40 Augen- und Nackenübungen ................. 40 Informationen zu Richtlinien und Service ....

  • Seite 8: Einleitung

    Einleitung Lieferumfang • Monitor • Netzteil • Videokabel • Schnellstartanleitung Hinweis: Mitgelieferte kabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.

  • Seite 9: Übersicht

    Übersicht Vorderansicht Taste Bedienfeld Rückansicht I/O-Anschlüsse USB B TYPE C HDMI 1 HDMI 2 1. USB Downstream 2. USB Upstream 3. USB Type C 4. DisplayPort 5. HDMI 6. Audio Out 7. DC IN Hinweis: Weitere Informationen zu den Tasten des Bedienfelds und deren Funktionen finden Sie unter „Bedienfeldtasten verwenden“.

  • Seite 10: Grundeinstellungen

    Grundeinstellungen Ständer installieren Hinweis:  Die in Ihrem Paket enthaltenen Kabel können je nach Land unterschiedlich sein. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.

  • Seite 11: Ständer Entfernen

    Ständer entfernen WICHTIG:  Bevor Sie den Ständer entfernen, schalten Sie den Monitor aus, ziehen Sie alle Kabel ab und legen Sie den Monitor mit dem Bildschirm nach unten auf eine flache, stabile Oberfläche.

  • Seite 12: Monitor Montieren

    Montageset oder einer Halterung befestigt werden. Hinweis:  Nur zur Verwendung mit UL-zertifiziertem Wandmontageset/- halterung. Wenden Sie sich für ein Wandmontageset oder einen höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort. Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle.

  • Seite 13: Sicherheitssteckplatz Verwenden

    Sicherheitssteckplatz verwenden Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur Sicherung des Gerätes an einem festen Gegenstand verwenden. Zudem kann die Befestigung des Monitors an einer Wand oder einem festen Gegenstand mit einem Sicherheitskabel dabei helfen, das Gewicht des Monitors zu tragen, damit der Monitor nicht umkippen.

  • Seite 14: Verbindungen Herstellen

    Verbindungen herstellen An Stromversorgung anschließen 1. Schließen Sie das Netzteil an das Netzteil an. 2. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseitedes Gerätes. 3. Stecken Sie das Netzkabel in eine Steckdose.

  • Seite 15: Externe Geräte Anschließen

    Externe Geräte anschließen DisplayPort HDMI HDMI USB B TYPE C Warnung: Der Monitor unterstützt die Stromversorgung über Type C und kann eine maximale Leistung von über 100 W liefern. Aus Sicherheitsgründen muss dieser Type-C-Anschluss mit zugelassenen Produkten verbunden werden (z. B. solche, die die Brandschutzanforderungen nach IEC 62368-1, die Brandgehäuseklasse V-0 sowie die VW-1-Anforderungen für Type-C-Kabel erfüllen).

  • Seite 16: Monitor Verwenden

    Monitor verwenden Betrachtungswinkel anpassen Höhenanpassung Senken oder erhöhen Sie den Monitor wie gewünscht (0 bis 130 mm). Hinweis:  Bei der Anpassung fest entlang der Einstellschiene nach unten drücken, während Sie den Monitor mit beiden Händen an der Seite halten.

  • Seite 17: Schwenkwinkel Anpassen

    Schwenkwinkel anpassen Schwenken Sie den Monitor auf den gewünschten Betrachtungswinkel (± 30°) nach links oder rechts.

  • Seite 18: Neigungswinkel Anpassen

    Neigungswinkel anpassen Neigen Sie den Monitor auf den gewünschten Betrachtungswinkel nach vorne oder hinten (-5 bis 15 °). 0 ~ -5° 0 ~ 15° Hinweis:  Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen.

  • Seite 19: Gerät Ein- Und Ausschalten

    Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. Hinweis:  Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist.

  • Seite 20: Schnellmenü

    Schnellmenü Drücken Sie zum Aktivieren des Schnellmenüs die Taste 4. ViewMode Contrast/Brightness Input Select Exit Hinweis:  Befolgen Sie den Tastenhinweis an der Seite des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. Menü Beschreibung ViewMode Wählen Sie eine der voreingestellten (Ansichts-modus) Farbeinstellungen.

  • Seite 21: Schnelltasten

    Schnelltasten Wenn das Bildschirmmenü ausgeblendet ist, können Sie über die Bedienfeldtasten schnell auf spezielle Funktionen zugreifen. Taste Beschreibung Berühren Sie die Tasten zum Sperren/Freigeben des Bildschirmmenüs. Berühren und halten Sie beide Taste bei eingeblendetem Menü zum Sperren/Freigeben des Bildschirmmenüs weitere 10 Sekunden.
  • Seite 22 Taste Beschreibung Berühren Sie die Tasten zum Sperren/Freigeben der Ein-/Austaste. Berühren und halten Sie beide Taste bei eingeblendetem Menü zum Sperren/Freigeben der Ein-/Austaste weitere 10 Sekunden. Power Lock/Unlock Locking Power Button Press and hold for 10s to lock power Falls die Ein-/Austaste gesperrt ist, erscheint nachfolgende Meldung am Bildschirm: Power Lock/Unlock Power Button Locked...

  • Seite 23: Einstellungen Konfigurieren

    Einstellungen konfigurieren Allgemeine Aktionen 1. Drücken Sie zur Anzeige des OSD-Menüs die Taste 1. Manual Image Input Audio Adjust ViewMode Color Adjust Setup Menu Select Adjust HDMI 1 HDMI 2 DisplayPort Type C 3840 x 1440 @ 60 Hz 2. Drücken Sie zur Auswahl des Hauptmenüs 2 oder 3. Drücken Sie dann zum Aufrufen des ausgewählten Menüs die Taste 1.
  • Seite 24 3. Drücken Sie zur Auswahl der gewünschten Menüoption 2 oder 3. Drücken Sie dann zum Aufrufen des Untermenüs die Taste 1. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Select Adjust Contrast/Brightness Contrast 6-axis Color Brightness Color Temperature Color Mode Color Space Color Range...

  • Seite 25: Bildschirmmenübaum

    Bildschirmmenübaum Hauptmenü Untermenü Menüoption HDMI 1 HDMI 2 Input Select DisplayPort Type C Volume (-/+, 0~100)/1 Audio Adjust Mute Standard FPS Game RTS Game MOBA Game ViewMode Movie Text Mono Contrast (-/+, 0~100)/1 Contrast/ Brightness Brightness (-/+, 0~100)/1 (-/+, 0~100)/1 Green (-/+, 0~100)/1 Blue...
  • Seite 26 Hauptmenü Untermenü Menüoption sRGB Bluish Cool Native Color Temperature Warm (-/+, 0~100)/1 User Color Green (-/+, 0~100)/1 Blue (-/+, 0~100)/1 sRGB Adobe RGB Color Mode DCI-P3 Rec.709 Color Adjust Native Auto Color Space Auto Color Range Full Range Limited Range Gamma Auto...
  • Seite 27 Hauptmenü Untermenü Menüoption Sharpness (-/+, 0~100)/25 Blue Light Filter (-/+, 0~100)/1 Aspect Ratio Fill Aspect Ratio Full Range Manual Overscan Image Adjust Black (-/+, 0~100)/10 Stabilization Advanced DCR (-/+, 0~100)/25 Standard Response Time Advanced Ultra Fast English Français Deutsch Español Italiano Suomi Svenska...
  • Seite 28 Hauptmenü Untermenü Menüoption OSD Background Power Indicator Auto Power Off 30 minutes 45 minutes Sleep 60 minutes 120 minutes Standard Optimize ECO Mode Conserve USB Charging Setup Menu DisplayPort 1.2 Auto Detect DDC/CI Type B Type C HDMI 1 HDMI 2 Left Source Select DisplayPort Type C...
  • Seite 29 Hauptmenü Untermenü Menüoption PIP Source Select PIP H.Position PIP V.Position Setup Menu PIP Size PIP Swap Audio Output Memory Recall...

  • Seite 30: Anhang

    Anhang Technische Daten Element Kategorie Technische Daten IPS-Typ, Farb-LCD a-Si TFT Aktivmatrix 3440 x 1440; Pixelabstand 0,22908 mm (H) × 0,22908 mm (V) 86,72 cm Anzeigegröße 34,14“ (Tatsächliche Diagonale) Farbfilter Vertikaler RGB-Typ Glasoberfläche Blendfrei (Haze 25%), Beschichtung (3H) TMDS digital (100 Ω) DisplayPort: f : 71~178 kHz, f : 48~120 Hz...
  • Seite 31 5 km 1 - Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. 2 - Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle.
  • Seite 32 Element Kategorie Technische Daten Temperatur -20 bis 60 °C Relative Lagerungsbedingungen 5 bis 90 % (nicht kondensierend) Luftfeuchtigkeit Höhe 12 km Abmessungen Physisch (B x H x T) 814,7 x 466,7 x 237,8 mm (Mit Ständer) Gewicht Physisch 8,2 kg (Mit Ständer) Abmessungen Physisch (B x H x T)

  • Seite 33: Glossar

    Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis:  Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
  • Seite 34 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis:  VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
  • Seite 35 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. Memory Recall (Speicher abrufen) Setzt die Einstellungen auf die werkseitigen Standardeinstellungen zurück, wenn der Monitor in einem in den technischen Daten dieser Anleitung aufgelisteten voreingestellten Timing-Modus betrieben wird.
  • Seite 36 ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.

  • Seite 37: Problemlösung

    Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Monitors auftreten könnten. Problem Lösungsvorschläge Gerät lässt sich nicht • Achten Sie darauf, den Monitor über die Ein-/ Austaste einzuschalten. einschalten • Achten Sie darauf, dass das Netzkabel richtig und sicher mit Monitor und Steckdose verbunden ist.
  • Seite 38 Problem Lösungsvorschläge Der Bildschirm • Stellen Sie sicher, dass Blue Light Filter (Blaulichtfilter) erscheint gelblich auf Off (Aus) gesetzt ist. Das OSD-Menü • Prüfen Sie, ob das Bildschirmmenü gesperrt ist. erscheint nicht am • Schalten Sie den Monitor aus, trennen Sie den Bildschirm/OSD- Netzstecker, schließen Sie ihn wieder an und schalten Bedienelemente sind...

  • Seite 39: Wartung

    • ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden.

  • Seite 40: Blaulichtfilter Und Augengesundheit

    Blaulichtfilter und Augengesundheit Blue Light Filter (Blaulichtfilter) blockiert für ein komfortableres Anzeigeerlebnis intensives blaues Licht. Beachten Sie bei Verwendung Ihres Monitors bitte Folgendes: • Längeres Betrachten von Computerbildschirmen kann Augenreizungen verursachen. Zur Reduzierung dieser Effekte sollten Sie regelmäßige Pausen einlegen und Ihre Augen entspannen. •...

  • Seite 41: Informationen Zu Richtlinien Und Service

    Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

  • Seite 42: Rohs2-Konformitätserklärung

    Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.

  • Seite 43: Indische Beschränkung Zu Gefährlichen Stoffen

    Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.

  • Seite 44: Hinweise Zum Urheberrecht

    Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.

  • Seite 45: Kundendienst

    Hinweis:  Sie müssen die Seriennummer des Produktes angeben, befindet sich an der Rückseite des Monitors neben den I/O-Anschlüssen. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...

  • Seite 46: Eingeschränkte Garantie

    Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab.
  • Seite 47 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
  • Seite 48 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
