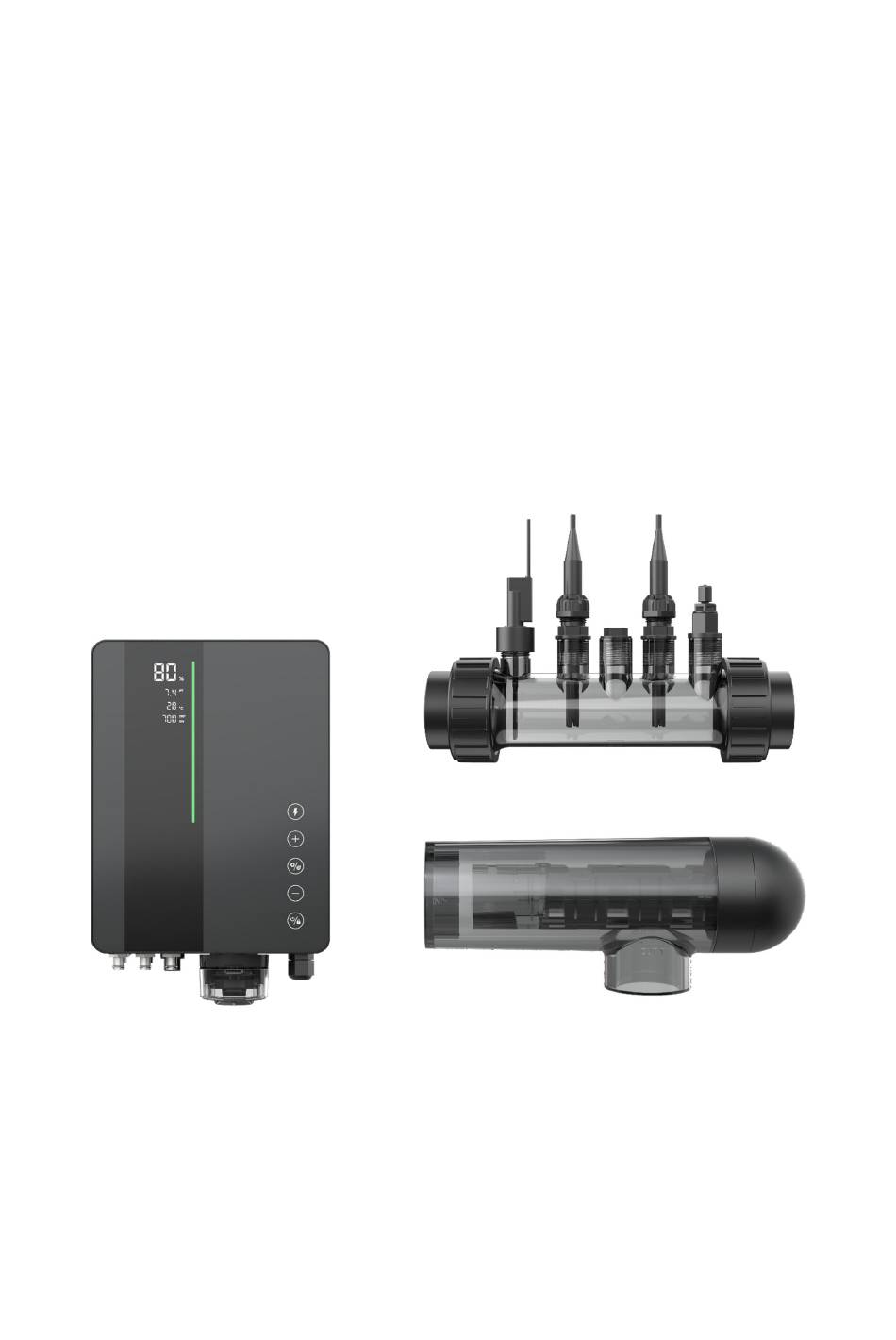

  • Seite 1 Inverter Salz-Chlorinator Bedienungsanleitung InverClear...

  • Seite 2: Inhaltsverzeichnis

    INDEX Warnungen ........................1 Produkt - Einleitung ......................2 Produktspezifikation ..................... 2 Elektronische Verbindungen ................2 Poolwasservorbereitung ....................4 Hinzufügen von Salz .................... 4 Chemischer Wassserausgleich ................5 Betrieb des Steuergeräts ....................6 Allgemeine Bildschirmansicht ................6 Einleitung in den Chlorproduktionsmodus ............7 Einführung in die LED-Anzeige ................

  • Seite 3: Warnungen

    Warnungen WARNUNG: Allgemeine Informationen Lesen Sie die Anweisungen in diesem Handbuch und auf dem Gerät sorgfältig durch. Die Nichtbeachtung dieser Bedienungsanleitung kann Verletzungen hervorrufen. Dieses Dokument sollte jedem Poolbenutzer ausgehändigt werden, der es wiederum an einem sicheren Ort aufbewahren sollte Chemikalien können innere und äußere Verbrennungen hervorrufen.

  • Seite 4: Produkt - Einleitung

    Produkt - Einleitung 2.1 Produktspezifikation Modell ICS10 ICS16 ICS22 ICS28 Chlorproduktion (g/h) (Salzgehalt: 3000 PPM) ³ Poolvolumen (m 15-45 25-65 35-75 45-100 Empfohlener Salzgehalt 2 – 5 (empfohlen 3 g/l) Stromversorgung AC 100/240 V 50/60 Hz Max.-Ausgangsspannung DC 12 V Max.

  • Seite 5: Steuergerät Mit Externem Ph-Regulator

    Name des Foto Beschreibung Anschlusses BNC-Anschluss für ORP-Sonde BNC-Anschluss für pH-Sonde BNC-Anschluss für Temperatursensor (integriert mit pH- Temp Sensor) 485 - A 485 COM 485 - GND 485 - B Durchflussschalter Durchflussschalteranschluss Ausgangsleistung Zellstromanschluss Links Säureeinlass Eingebauter pH- Regulator Rechts Säureauslass Eingangsleistung Wechselstromstecker (100/240 V, 50/60 Hz)

  • Seite 6: Poolwasservorbereitung

    BNC-Anschluss für pH-Sonde Temp BNC-Anschluss für Temperatursensor (integriert mit pH-Sensor) 485 - A 485 COM 485 - GND 485 - B Durchflussschalter Durchflussschalteranschluss Ausgangsleistung Zellstromanschluss Dekorpanel Dekorpanel pH-Regler extern Eingangsleistung Wechselstromstecker (100/240 V, 50/60 Hz) Notstromanschluss Dosierer Externer pH-Regleranschluss Poolwasservorbereitung Um das Poolwasser so vorzubereiten, dass es den Chlorinator einschaltet, muss seine chemische Zusammensetzung ausgeglichen und Salz hinzugefügt werden.

  • Seite 7: Chemischer Wassserausgleich

    Wenn Ihr Wasser von einem Brunnen zugeführt wird, mit Trichlorisocyanursäure (2 kg/50 m³ Wasser) schockchloren 3.2 Chemischer Wasserausgleich Das Wasser muss manuell ausgeglichen werden, BEVOR das Gerät hochgefahren wird. Die folgende Tabelle fasst die empfohlenen Konzentrationen zusammen. Ihr Wasser sollte regelmäßig geprüft werden,...

  • Seite 8: Betrieb Des Steuergeräts

    Betrieb des Steuergeräts 4.1 Allgemeine Bildschirmansicht 6/30...

  • Seite 9: Einleitung In Den Chlorproduktionsmodus

    Gekennzeich neter Beschreibung Symbol Bereich Echtzeit-Chlorproduktion/ OTA- ① Aktualisierungsvorgang Echtzeit-pH * Wenn pH < 6,5 oder pH > 8 wird die pH-Zahl ② blinken. Echtzeit-Wassertemperatur (℃/℉ ③ ） Echtzeit-ORP-Wert * “---” Anzeige, wenn der Wert 990 mV überschreitet ④ * wenn ORP < 600 werden das ORP-Symbol und die Nummer blinken.

  • Seite 10: Einführung In Die Led-Anzeige

    Hardware-Optionen ORP+pH+Dosierer pH+Dosierer √ Invertermodus Auswählbarer Chlorproduktio √ Auto-pH-Modus nsmodus √ √ √ Manueller Modus Der HOME-Bildschirm von jedem Chlormodus wird wie folgt gezeigt: Invertermodus Auto-pH-Modus Manueller Modus 4.3 Einführung in die LED-Anzeige Die LED-Anzeige von jedem Chlormodus wird wie folgt gezeigt: Status LED-Anzeige Geeignet fürs Schwimmen...

  • Seite 11: Grundlegende Befehle Und Funktionen

    Abgeschlossen: LED-Anzeige wechselt zu grün und das akustische Signal ertönt In Betrieb: LED-Anzeige scrollt dynamisch OTA- Abgeschlossen: LED-Anzeige wechselt zu Aktualisierungsvorgang grün und das akustische Signal ertönt Invertermodus: Zeigt durchgehend Wasserqualität Bildschirm gesperrt Auto-pH-Modus: Rot und blinkt, ① ② wenn pH-Wert abnormal ist. Manueller Modus: Aus 4.4 Grundlegende Befehle und Funktionen Befehlstasten...
  • Seite 12 tippen, um Ihre Auswahl zu bestätigen, gehen Sie dann weiter zum nächsten Schritt. ② pH 7,0 & pH 10,0 Kalibrierung (Premium/Medium) Wenn die Ziffernanzeige „pH 7,0“ und das rote LED-Anzeigelicht auf dem Pad-Bildschirm blinken, legen Sie die pH-Sonde in die pH 7,0-Pufferlösung, vergewissern Sie sich, dass der Kopf der Sonde vollkommen durchnässt ist.

  • Seite 13: ③ Orp-Kalibrierung (Nur Premium)

    HINWEIS: Dieser Schritt kann auch übersprungen werden, indem auf die Einstelltaste gedrückt wird. Wenn die pH-Sonde nicht von der Pufferlösung für 30 Sekunden oder in der falschen Lösung durchnässt wurde, würde das LED-Anzeigelicht weiterhin rot blinken, bis die Sonde korrekt behandelt wird.
  • Seite 14 ④ Poolvolumeneinstellung ³ Die Standardziffernanzeige auf dem Pad-Bildschirm ist „SIZE 30 m “ wie folgt. ³ Wenn die Zahl „30“ blinkt, kann von 5 bis 150 m getunt werden, in 5er-Schritten, indem oder getippt wird. Wenn die Taste gedrückt gehalten wird, kann die Tuning- Geschwindigkeit erhöht werden.

  • Seite 15: ⑩ Timer-Einstellung

    ⑨ pH-Dosierungsvolumeneinstellung (nur manueller Modus) Die Standardziffernanzeige auf dem Pad-Bildschirm ist „50 ml/Tag“. Wenn die Zahl „50“ blinkt, kann von 0 bis 9990 getunt werden, in 10er Schritten, indem auf oder getippt wird. Wenn die Taste gedrückt gehalten wird, kann die Tuning- Geschwindigkeit erhöht werden.

  • Seite 16: Einstellungen

    Anzeige der Produktionsgeschwindigkeit Countdown-Anzeige HINWEIS: Die Aktivierung des BOOST-Modus wird empfohlen, wenn Chlor dringend gebraucht wird. Der BOOST-Modus kann nicht aktiviert werden, wenn oder aufleuchtet. Während der BOOST-Modus eingeschaltet ist, ist deaktiviert. Wenn der Chlorinator bei eingeschaltetem BOOST-Modus ausgeschaltet ist, wird der BOOST- Countdown erneuert, wenn der Chlorinator erneut eingeschaltet wird.

  • Seite 17: Kalibrierung

    Sommer (Max.-Last)-Einstellung 750 mV -800 mV; 3) Chlorproduktion: Bereich 0 -100 %(Auto pH-Modus/Manueller Modus); 4) pH-Dosierungsvolumeneinstellung 0-9990 ml/Tag (nur manueller Modus) Chlorwasserstoffsäure: Konzentration ≤12,5 % 5) Timer-Einstellung: Bereich 0:00-24:00 (24-Stunden-Uhr); Einstellungen Einstellungen (Auto-pH- Einstellungen (Manueller (Invertermodus) Modus) Modus) 4.4.4 Kalibrierung Tippen Sie auf und halten Sie für 3 Sekunden gedrückt, um die Kalibrierung in der folgenden Reihenfolge einzugeben:...

  • Seite 18: Auswahl Des Chlorproduktionsmodus

    Chlormodusauswahl-Bildschirm öffnen Halten Sie für 3 Sekunden gedrückt Tippen Sie auf , halten Sie dann für 3 Werkseinstellung wiederherstellen Sekunden gedrückt Tippen Sie auf , halten Sie dann für 3 Netzwerkkonfiguration-Bildschirm öffnen Sekunden gedrückt Tippen Sie auf , halten Sie den Platz von für 3 pH-Regulator-Selbsttest-10 Sekunden Sekunden gedrückt...

  • Seite 19: Netzwerkkonfiguration

    4.5.3 Netzwerkkonfiguration ① Öffnen Sie den Einstellungsbildschirm, indem Sie auf auf dem Home-Bildschirm tippen für 3 Sekunden gedrückt halten, dann ertönt der Signalton. ② Während des Netzwerkkonfigurationsvorgangs ist der Chlorinator immer noch mit der vorherigen Konfiguration in Betrieb. ③ Der Signalton stoppt, wenn die Netzwerkkonfiguration abgeschlossen ist. Salzwiederauffüllung Der Chlorinator muss während dieses Vorgangs im AUS-Zustand bleiben bis der Zusatz vollständig aufgelöst ist.

  • Seite 20: Wartung

    Die Salzkonzentration kann über die Zeit aufgrund von Regen oder anderen periodisch erfolgenden Frischwasserzufuhr abnehmen (Auffüllen, Backwashing, usw.) Wann immer die Salzkonzentration korrigiert werden muss, geben Sie Salz so nah wie möglich an die Rücklaufleitungen hinzu. Schütten Sie niemals Salz in die Skimmer oder in den Abflusseinlass. Wartung 6.1 Reinigung der Elektroden Das intelligente Polaritätsinversionssystem, das in Kapitel 4 erwähnt wird, dient zur Vermeidung von...

  • Seite 21: Wartung Der Ph-Sonde (Premium/Medium)

    ② Reinigen Sie die Sonde in reinem, vorzugsweise destilliertem Wasser gründlich. Schütteln Sie die Sonde, um das Wasser zu entfernen. Verwenden ein Baumwolltuch oder eine Papierserviette, falls erforderlich. ③ Schalten Sie das Steuergerät ein, führen Sie die Sonde in die Standardkalibrierungslösung (Standard 468 mV) und schließen Sie den Kalibrierungsvorgang ab.

  • Seite 22: Wartung Des Dosierers (Optional)

    6.4 Wartung des Dosierers (Optional) 6.4.1 Test Um die korrekte Funktionsweise des Dosierers zu prüfen, gehen Sie wie folgt vor: ① Tippen Sie auf , schalten Sie den Chlorinator aus (Strom AUS). ② Halten Sie für 3 Sekunden gedrückt, der Dosierer dreht sich für 10 s, um ihre Drehung und Geräusche zu prüfen.
  • Seite 23 Manuell hinzufügen Auto-Scan Willkommen zu Hause Stelle Sie für weitere Informationen den Standort Ihres Zuhauses ein Alle Geräte Wohnzimmer Schlafzimmer Garten ••• Salz-Chlorinator Keine Geräte Gerät hinzufügen Smart Home Wenn sich das Bedienfeld im normalen Betriebsmodus befindet, tippen Sie auf, , um die Einstellungen einzugeben, halten Sie für 3 Sekunden gedrückt, wenn ein...

  • Seite 24: Ghz-Wifi-Netzwerk Auswählen Und Passwort Eingeben

    Abbrechen Abbrechen EZ-Modus 2,4 GHz-WiFi-Netzwerk Gerät hinzufügen auswählen und Passwort eingeben Stellen Sie das Gerät ein und bestätigen Sie, dass das Anzeigelicht Wenn Ihr WiFi 5 GHz ist, stellen Sie es schnell blinkt bitte auf 2,4 GHz. Allgemeine Router-Einstellungsmethode Geräte werden zurückgestellt Passwort Bestätigungsanzeigelicht blinkt...

  • Seite 25: Gerät Wird Hinzugefügt

    „Wird hinzugefügt“ und Fortschritt werden auf der App angezeigt. Der Signalton endet, wenn der Fortschritt abgeschlossen ist. Abbrechen Gerät wird hinzugefügt Inverter-Salz-Chlorinator M Stellen Sie sicher, dass das WiFi-Signal gut ist. Geräte Auf Cloud Das Gerät scannen. registrieren. initialisieren. Zu Hause Smart 8.2 OTA-Upgrade Wenn ein Update verfügbar ist, werden die Update-Informationen angezeigt und wählen Sie „Jetzt...
  • Seite 26 Inverter Salz-Chlorinator Offline-Benachrichtigung des Geräts Offline-Benachrichtigung Sonstiges Gerät von FAQ & Feedback Freigabe entfernen Invertermodus 24/30...

  • Seite 27: Fehlercode Und Lösung

    Fehlercode und Lösung Fehlercode Auswirkung Auslöser Beseitigung Anmerkung Nehmen automatisch Temperatursenso normalen Betrieb Erscheint nur, wenn Elektrolysevorga festgestellte wieder auf, wenn ein Temperatursensor Geringe TEMP in der wird Wassertemperatu installiert ist. Zelle unterbrochen. r liegt unter 5 ℃. Wassertemperatur auf 12 ℃ ansteigt. Die Installation sollte Nehmen direkte...
  • Seite 28 oder Verlust Beschichtung. 6. Probieren Sie die folgenden Schritte in dieser Reihenfolge aus: Überprüfen Sie den ORP- Sondenanschlüsse. Reinigen Sonde. Kalibrieren Sie die Sonde und testen Sie den ORP-Wert. - Wechseln Sie die Sonde aus 1. Überprüfen Sie die Elektrodenverbindun 2.
  • Seite 29 Nehmen Sie den 1. Starten normalen Betrieb Steuergerät erneut tritt automatisch wieder 2. Stellen Netzwerkkonfigu Hardware- auf, wenn Standardwerkseinstell ration und Boost- Kommunikations Hardwarekommuni WiFi- ungen wieder her Modus werden fehler kation zwischen Verbindungsausfall 3. Bitte wenden Sie deaktiviert. Steuergerät auf. dem MCB und dem sich unser...
  • Seite 30 1. Fülle Säuretank auf. 2. Prüfen Dichtheit 1. Starten Sie den pH-Einstellungen gesamten Chlorinator neu. sind noch nicht Dosiersystems erreicht. 3. Probieren Sie die 2. Setzen Sie den folgenden Schritte normalen Betrieb Kontrollleuchten a. Alarm nach 6 aus: automatisch fort, leuchten auf, der Stunden, wenn...
  • Seite 31 schließen Sie den Kalibrierungsvorga ng erfolgreich ab. 29/30...

  • Seite 32: Kundendienst

    10 Kundendienst Wichtige Informationen für den Kundendienst Um Ihnen eine effiziente Unterstützung bei der Kontaktaufnahme mit unserer Kundendienstabteilung zu bieten, haben Sie bitte die folgenden Informationen parat: Produktinformationen Seriennummer (auf Typenschild angebracht) Virtuelle Geräte-ID (verfügbar in der InverGo-App Gerätemodell Problembeschreibung Fehlercode-Anzeige Geräteablesungen und Produktionsstatus Häufigkeit und Zeitpunkt der Probleme...
  • Seite 33 AQC000-MO-V2.0...
