CP-Elektronik 8-Kanal Multiprop-Decoder Bedienungsanleitung
Servo decoder
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für CP-Elektronik 8-Kanal Multiprop-Decoder

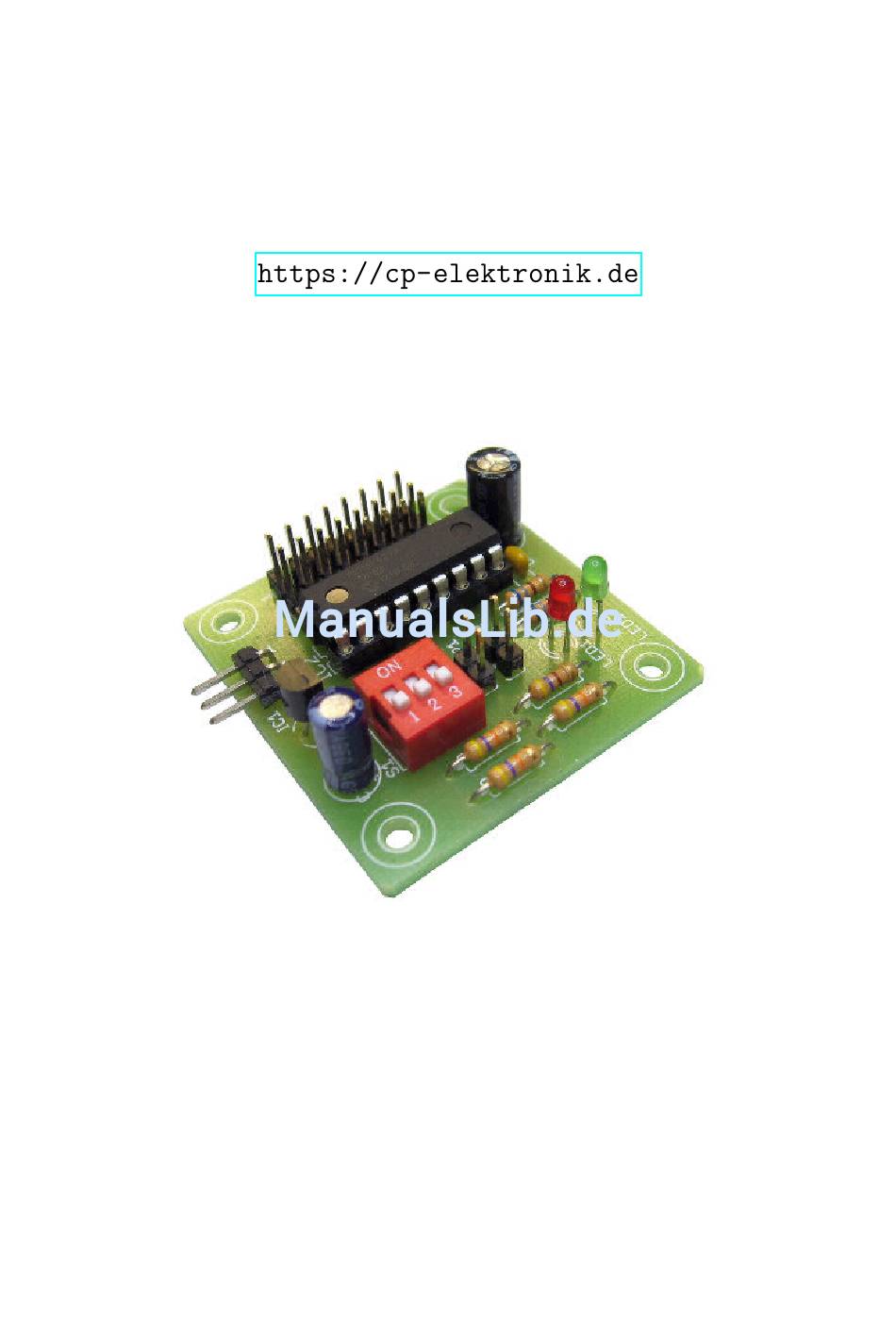

- Seite 1 8-Kanal Multiprop-Decoder Aufbau- und Bedienungsanleitung Stand: 19. Dezember 2017...
-
Seite 2: Inhaltsverzeichnis
Fernlenkanlage gesteuert werden k ¨ o nnen. An den in dieser Anleitung beschriebenen Servo-Decoder k ¨ o nnen max. acht Servos angeschlossen und ¨ u ber den Sender propor- tional gesteuert werden. Anstelle von Servos k ¨ o nnen nat ¨ u rlich auch Fahrtregler oder andere elektronische Module angeschlossen werden. cp-elektronik.de... -
Seite 3: Firmware-Varianten
F ¨ u r die Firmware des Moduls stehen zwei Varianten zur Verf ¨ u gung: 8-Kanal Multiprop-Decoder: im Sender wird der 8-Kanal Multiprop Encoder mit acht Potentiometern ben ¨ o tigt. Die Stellung der Servos folgt der Stellung der Potis am Sender. -
Seite 4: Aufbau Des Decoders
Biegen Sie die Anschlussdr ¨ a hte der Widerst ¨ a nde im passenden Rastermaß ab (Achtung: R1 hat ein gr ¨ o ßeres Rastermaß) und stecken Sie die Dr ¨ a hte durch die L ¨ o cher der Leiter- cp-elektronik.de... - Seite 5 1 S1 3-pol. DIP-Schalter 1 SV1 3-pol. Anschlusskabel pas- send zum Empf ¨ a nger 4 SV4-SV7 Stiftleiste 2,54 mm 3 x 8 einreihig oder 4 x 3 zweireihig 4 Befestigungsschraube Zylinderkopf-Schraube M3x16 mit Distanzh ¨ u lse 5mm cp-elektronik.de...
-
Seite 6: 18-Pol. Ic-Fassung
L ¨ o ten Sie die beiden Leuchtdioden (LED1: rot, LED2: gr ¨ u n) gem. Best ¨ u ckungsplan ein. Achten Sie auf die Orientierung: die abgeflachte Seite des Geh ¨ a uses bzw. der k ¨ u rzere der beiden Anschlussdr ¨ a hte (Kathode) zeigt in Richtung R7/R5. cp-elektronik.de... -
Seite 7: Elektrolyt-Kondensatoren
PIC zwischen Daumen und Zeigefinger beider H ¨ a nde und biegen Sie auf einer ebenen Fl ¨ a che (Tisch) die Beine einer Seite vorsichtig gemeinsam in eine senkrechte Stellung. Wiederholen Sie den Vorgang f ¨ u r die zweite Seite. Der PIC sollte sich nun leicht in die Fassung stecken lassen. cp-elektronik.de... -
Seite 8: Montage Im Modell
Parameter f ¨ u r das Setup ausgew ¨ a hlt als auch der Servokanal, auf den sich der Parameter beziehen soll. 5 Bedienung des Multiprop-Decoders 5.1 Einschalten Bitte beachten Sie die Einschaltreihenfolge: immer erst den Sender einschalten, erst dann den Empf ¨ a nger. cp-elektronik.de... - Seite 9 Multiprop-Decoder Aufbau- und Bedienungsanleitung Abbildung 3: Schaltplan Servo-Decoder cp-elektronik.de...
-
Seite 10: Servo-Reverse Setup
Die Auswahl des Servos erfolgt ¨ u ber einen 3-poligen DIL-Schalter (s. Bild 4). Das Vorgehen beim Servo-Reverse Setup ist wie folgt: 1. Empf ¨ a nger ausschalten 2. JMP1 aufstecken 3. Empf ¨ a nger einschalten. Die gr ¨ u ne LED blinkt im Sekundenrhythmus. cp-elektronik.de... -
Seite 11: Feedback
Die Zuordnung der Anschl ¨ u sse zu den Servos entnehmen Sie bitte Abbildung 5. 6 Feedback Falls Sie Hinweise auf Fehler, Unklarheiten oder Verbesserungsvorschl ¨ a ge zu diesem Handbuch haben, schreiben Sie bitte eine E-Mail an info@cp-elektronik.de. cp-elektronik.de... - Seite 12 Multiprop-Decoder Aufbau- und Bedienungsanleitung Abbildung 5: Zuordnung der Anschl ¨ u sse zu den Servos cp-elektronik.de...
