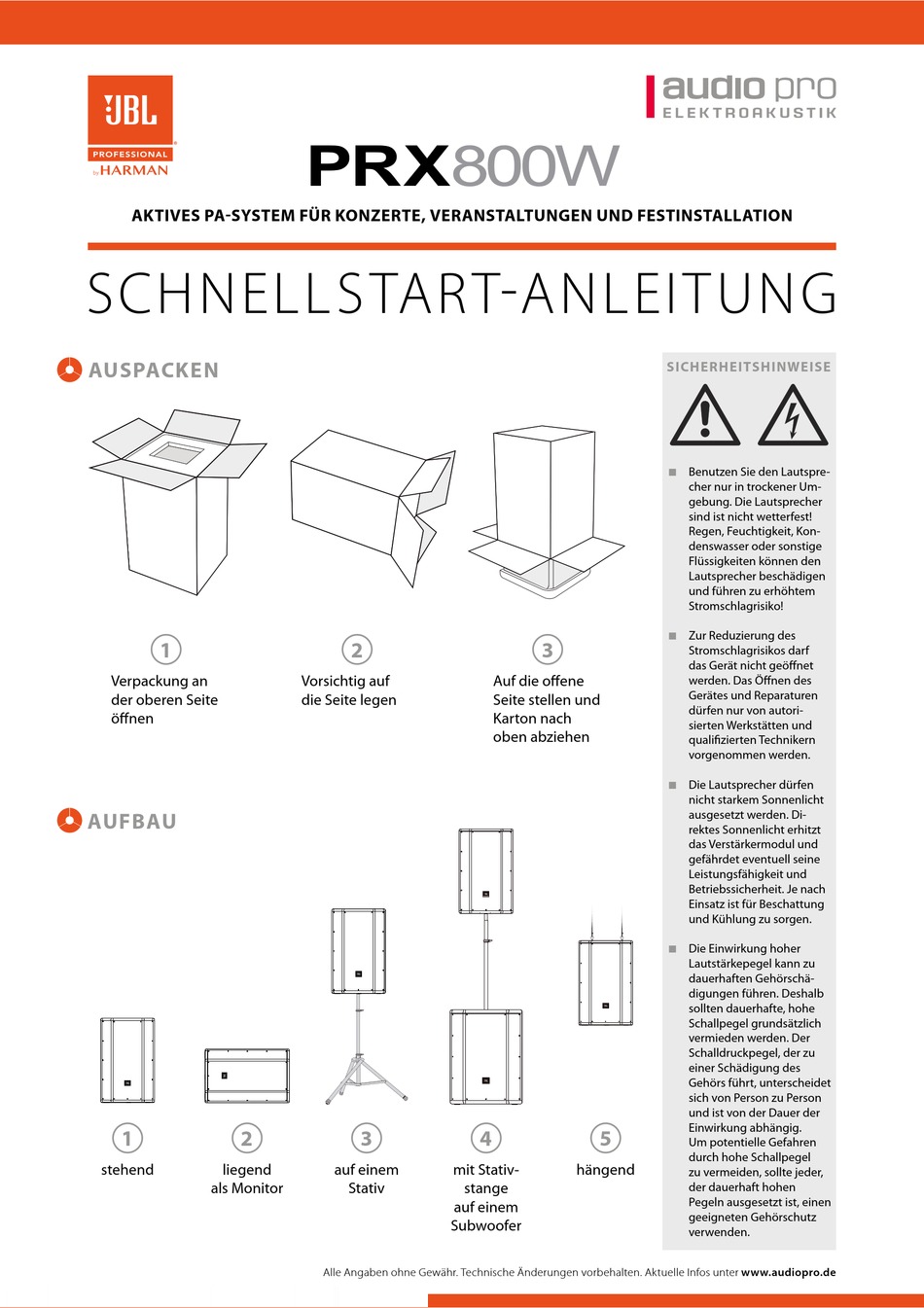

AKTIVES PA-SYSTEM FÜR KONZERTE, VERANSTALTUNGEN UND FESTINSTALLATION SCHNELL S TART-ANLEITUNG AUSPACKEN SICHERHEITSHINWEISE Benutzen Sie den Lautspre < cher nur in trockener Um gebung. Die Lautsprecher sind ist nicht wetterfest! Regen, Feuchtigkeit, Kon denswasser oder sonstige Flüssigkeiten können den Lautsprecher beschädigen und führen zu erhöhtem Stromschlagrisiko! Zur Reduzierung des...
Seite 2
ÜBERSICHT BEDIENFELD PRX812W, PRX815W, PRX825W UND PRX835W 1. SYSTEM EQ LED 12. WIFI VERBINDUNGS-LED 13. WIFI VERBINDUNG 2. SYSTEM EQ* 3. FRONT LED 14. 50/50 MIX LED 4. LIMIT LED 5. MIC LED 15. 50/50 MIX TASTE 6. GAIN REGLER 16.
Seite 3
2 Sekunden gedrückt halten – Umschalten zwischen “Access Point“ und “Normal“ Netzwerkmodus. Standard mäßig ist der Lautsprecher im “Normal“ Modus (Lautsprecher sucht automatisch Verbindung zu einem einge richteten Router). Durch Umschalten auf den “AccessPoint“ Modus können alle PRX800W Lautsprecher in einem System für den NetzwerkRouter neu konfiguriert werden.
Seite 4
ÜBERSICHT BEDIENFELD PRX815XLFW UND PRX818XLFW 1. POLARITÄT LED 8. WIFI VERBINDUNGS-LED 2. POLARITÄT TASTE 9. WIFI VERBINDUNG 3. FRONT LED 10. HI-PASS LED 4. LIMIT LED 11. HI-PASS TASTE 5. GAIN REGLER 6. SIGNAL LED 12. THRU XLR 7. XLR- / KLINKEN-EINGANG 13.
Seite 5
2 Sekunden gedrückt halten – Umschalten zwischen “Access Point“ und “Normal“ Netzwerkmodus. Standardmäßig ist der Lautsprecher im “Normal“ Modus (Lautsprecher sucht automatisch Verbindung zu einem eingerichteten Router). Durch Umschalten auf den “AccessPoint“ Modus können alle PRX800W Lautsprecher in einem System für den NetzwerkRouter neu konfiguriert werden.
Firmware Update ......................................14 BEVOR SIE ANFANGEN Nehmen sie sich Zeit und Ruhe für die Ersteinrichtung der WLAN Konfiguration der PRX800W Serie. Laden Sie die App PRX Connect herunter und installieren Sie diese. Sie finden die App für AndroidTablets im Google Play Store, für iPads im Apple App Store als „PRX Connect, Harman Professional Inc.“.
TIPPS ZUR EINRICHTUNG DES ROUTERS Isolieren Sie den Router von anderen Anwendungen Der Router, den Sie für Ihr PASystem nutzen, sollte nur für die Anbindung Ihrer JBL PRX Lautsprecher und eines Tab lets genutzt werden. Falls dies nicht möglich ist, sollten Sie andere Geräte ausschließlich im 5 GHzBand des Routers betreiben.
8. Nach dem Verschieben des Lautsprechers in ein Systemfeld drücken Sie DONE (oben rechts in der Ecke). EINRICHTUNG MIT EINEM WLAN-ROUTER (mehrere Lautsprecher können gemeinsam eingerichtet werden) Um sich mit Ihren PRX800W Lautsprechern über WLAN zu verbinden, gehen Sie wie folgt vor: 1. Schalten Sie alle Lautsprecher Ihres PRX800WSetups ein.
Seite 9
3. Geben Sie einen Namen der Band und den Veranstaltungsort ein und drücken Sie NEXT. 4. Hier werden Sie durch das Menü geführt. Zum Fortfahren drücken Sie NEXT. 5. Drücken Sie die Connect Tasten aller Lautsprecher, die in das System einge bunden werden sollen.
Seite 10
6. Rufen Sie die WLAN Einstellungen Ihres Tablets auf. Überprüfen Sie zunächst, ob alle Lautsprecher, die miteinander verbun den werden sollen, im WLAN sichtbar sind (die Connect LEDs der Lautspre cher blinken langsam). Die Lautspre cher sind in der WLANÜbersicht als PRX800****** aufgelistet.
9. Alle ausgewählten Lautsprecher syn chronisieren sich nun mit dem Router. Die Connect LED blinkt schnell (stellt Verbindung zum Router her). Die Lautsprecher verbinden sich nach einiger Zeit mit dem Router und die Connect LED leuchtet dauerhaft blau. ACHTUNG! Dieser Vorgang kann eine Minute dauern! Bitte nehmen Sie sich Zeit dafür! Es kann vorkommen, dass der Laut...
HINZUFÜGEN EINES EINZELNEN LAUTSPRECHERS IN EIN BESTEHENDES SYSTEM Beispiel: 3 Lautsprecher sind bereits mit dem Router verbunden und zeigen eine dauerhaft leuchtende Connect LED. Nun wollen sie einen weiteren Lautsprecher hinzufügen. 1. Drücken Sie die Connect Taste des Lautsprechers, den Sie in das System integrieren möchten, für 2 Sekunden (Connect LED blinkt langsam).
HINZUFÜGEN MEHRERER LAUTSPRECHER IN EIN BESTEHENDES SYSTEM Beispiel: 2 Lautsprecher sind bereits mit dem Router verbunden und zeigen eine dauerhaft leuchtende Connect LED. Nun wollen Sie weitere Lautsprecher hinzufügen. 1. Drücken Sie die Connect Taste jedes Lautsprechers, den Sie in das System integrieren möchten, für 2 Sekunden (Connect LED blinkt langsam).
FIRMWARE-UPDATE Um die Firmware der PRX800W Lautsprechern zu prüfen oder zu aktualisieren, gehen Sie wie folgt vor: 1. Verbinden Sie das Tablet zunächst einmal über WLAN oder über UMTS mit dem Internet. Hierzu wählen Sie beispielsweise eine passende Verbin dung in ihren WLAN Einstellungen aus.
Seite 15
4. Download der aktuellsten Firmware Version 5. Versionskontrolle der aktuellsten gespeicherten Firmware 6. Gehen Sie zurück in Ihre WLAN Einstellungen ihres Tablets und wählen Sie den Netzwerkrouter Ihres PRX800W Netzwerkes aus. Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. Aktuelle Infos unter www.audiopro.de...
Seite 16
Spalte angezeigt (FOUND). Öffnen Sie im Menü FIRMWARE UPDATE. 8. Drücken Sie UPDATE SPEAKERS. 9. Lautsprecher werden mit neuer Firmware aktualisiert. Audio Pro Heilbronn Pfaffenstraße 25 Telefon 07131 2636400 EMail info@audiopro.de Elektroakustik GmbH 74078 Heilbronn Telefax 07131 2636430 Internet www.audiopro.de...
