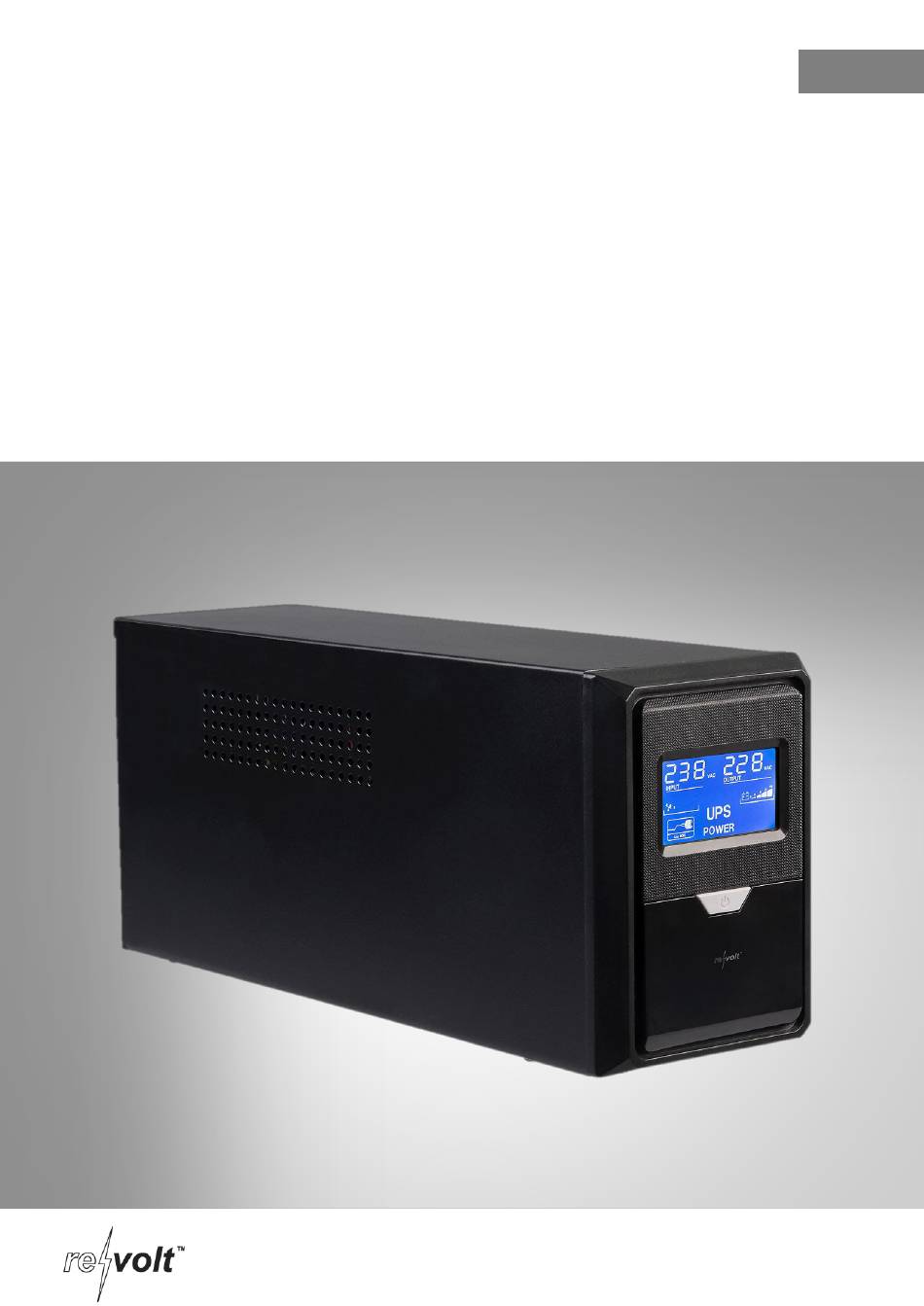

- Seite 1 Unterbrechungsfreie Stromversorgung 2 Schutzkontakt-Steckdosen, LCD-Status-Display Bedienungsanleitung ZX-7856-675 ZX-7857-675...
-
Seite 2: Inhaltsverzeichnis
Verwendung ........................12 1. Unterbrechungsfreie Stromversorgung ein- und ausschalten ........12 2. Display ein- und ausschalten ..................12 3. Geräte anschließen ....................12 Problemlösungen ......................13 Technische Daten ......................14 1. ZX-7856 ........................14 2. ZX-7857 ........................15 revolt – www.revolt-power.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de...
-
Seite 4: Ihre Neue Unterbrechungsfreie Stromversorgung
Tipps, damit Sie Ihre neue Unterbrechungsfreie Stromversorgung optimal einsetzen kön- nen. Lieferumfang • Unterbrechungsfreie Stromversorgung • Stromkabel • Bedienungsanleitung Produktvarianten • ZX-7856: Unterbrechungsfreie Stromversorgung mit 12 V, 9 Ah, 108 Wh • ZX-7857: Unterbrechungsfreie Stromversorgung mit 2x 12 V, 9 Ah, 108 Wh revolt – www.revolt-power.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Punkte beachtet werden: • Der Lagerraum muss trocken und sauber sein. • Die Anlage auf ebenem Boden lagern und gegen Kippen und unbefugtes Benutzen si- chern. • Die Anlage komplett abdecken, damit kein Schmutz und Staub eindringen kann. revolt – www.revolt-power.de... -
Seite 6: Abbau Und Entsorgung
• Achten sie darauf, dass das Gerät beim Betrieb eine gute Standfestigkeit besitzt und nicht über das Netzkabel gestolpert werden kann. • Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn das Gerät ins Was- ser oder heruntergefallen ist oder auf eine andere Weise beschädigt wurde. revolt – www.revolt-power.de... -
Seite 7: Wichtige Hinweise Zum Akku Und Seiner Entsorgung
• Entladen Sie den Akku nie vollständig, dies verkürzt seine Lebenszeit. • Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30 % des Ladevolumens. • Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C. revolt – www.revolt-power.de... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich die Produkte ZX-7856-675 und ZX-7857-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV- Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU befinden. -
Seite 9: Produktdetails
Produktdetails 1. Unterbrechungsfreie Stromversorgung LCD-Status-Display Ein/Aus-Taste revolt – www.revolt-power.de... -
Seite 10: Rückseite
2. Rückseite Schutzkontakt-Steckdose (Ausgang) Sicherung Netzkabel 3. Display Eingangsspannung Ausgangsspannung Netzbetrieb Akkustand revolt – www.revolt-power.de... -
Seite 11: Inbetriebnahme
Die Unterbrechungsfreie Stromversorgung verfügt über einen internen Akku, des- sen Energie vom Nutzer nicht abgeschaltet werden kann. Der Ausgang kann auch dann mit Strom versorgt sein, wenn die Unterbrechungsfreie Stromversor- gung nicht an das Stromnetz angeschlossen ist. revolt – www.revolt-power.de... -
Seite 12: Verwendung
Fällt das Stromnetz aus, dann versorgt die Unterbrechungsfreie Stromversorgung ange- schlossene Geräte mit Strom. Die Umschaltzeit von Netz- auf Akkubetrieb beträgt 6 ms. Die Backup-Zeit beträgt bis zu 20 Minuten (ZX-7856) bzw. bis zu 35 Minuten (ZX-7857). Wird das Stromnetz in dieser Zeit wiederhergestellt, schaltet die Unterbrechungsfreie Stromversorgung automatisch wieder auf Netzbetrieb um und der integrierte Akku wird ge- laden. -
Seite 13: Problemlösungen
Überlastung Verringern Sie die Last. Die Backup-Zeit ist Der Akku ist nicht vollständig Laden Sie den Akku über 12 geringer als die geladen. Stunden lang auf. Nennkapazität Die Ladeeinheit versagt. Wenden Sie sich an den Kun- dendienst. revolt – www.revolt-power.de... -
Seite 14: Technische Daten
Technische Daten 1. ZX-7856 Akku-Typ Blei Akku mit 12 V, 9 Ah, 108 Wh 10 – 16 Stunden Ladezeit Backup-Zeit Bis zu 20 Minuten 220 – 240 V AC 50/60 Hz Input 2x 220 – 240 V AC 50/60 Hz... -
Seite 15: Zx-7857
Schutzklasse I: Schutzleiter Schutz vor Überspannung, Kurzschluss, Entladung 0 – 40 °C Betrieb Umgebungstemperatur -5 – 45 °C Lagerung Umgebungs-Luftfeuchtigkeit Betrieb und 0 – 95 % Lagerung Maße 36,5 x 16,5 x 14 cm Gewicht 10,88 kg revolt – www.revolt-power.de... - Seite 16 Kundenservice: DE: +49(0)7631–360–350 CH: +41 800 55 4000 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 13.05.2025 – BS/CR//TS revolt – www.revolt-power.de...
- Seite 17 Onduleur Mode d'emploi ZX-7856-675 ZX-7857-675...
- Seite 18 2. Charger la batterie ....................10 Utilisation ........................11 1. Allumer et éteindre l'onduleur ................. 11 2. Allumer et éteindre l'écran ..................11 3. Brancher des appareils ..................11 Dépannage ........................12 Caractéristiques techniques ..................13 1. ZX7856........................13 2. ZX7857........................14 revolt – www.re-volt.fr...
-
Seite 19: Votre Nouvel Onduleur
Afin d’utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu • Onduleur • Câble d'alimentation • Mode d'emploi Variantes du produit • ZX7856 : Onduleur 800 V/480 W • ZX7857 : Onduleur 1500 V/900 W revolt – www.re-volt.fr... -
Seite 20: Consignes Préalables
• Rangez le système sur un sol plat et sécurisez-le contre tout basculement et toute utilisation non autorisée. • Couvrez complètement le système pour empêcher la saleté et la poussière d'y pénétrer. • N’exposez pas le système à un froid ou à une chaleur extrême. revolt – www.re-volt.fr... -
Seite 21: Consignes Importantes Concernant Le Démontage Et Le Recyclage
• Vérifiez le bon état de l'appareil, de ses câbles et de ses accessoires avant chaque utilisation. N'utilisez pas l'appareil s'il présente des traces visibles d'endommagement. • N'utilisez l'appareil qu'avec une prise secteur domestique. Vérifiez que la tension secteur indiquée sur la plaque signalétique correspond à celle de votre alimentation secteur. revolt – www.re-volt.fr... -
Seite 22: Consignes Importantes Concernant Les Batteries Et Leur Recyclage
• N'essayez jamais d'ouvrir les batteries. • Restez à proximité des batteries lors du chargement et contrôlez régulièrement leur température. • N'exposez pas les batteries à des charges mécaniques. Évitez de faire tomber, de frapper, de tordre ou de couper les batteries. revolt – www.re-volt.fr... -
Seite 23: Consignes Importantes Concernant Le Traitement Des Déchets
éventuels de collecte, sont disponibles dans votre municipalité. Déclaration de conformité La société PEARL GmbH déclare ces produits, ZX-7856 et ZX-7857, conformes aux directives actuelles suivantes du Parlement Européen : 2011/65/UE et 2015/863/UE, relatives à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité... -
Seite 24: Description Du Produit
Description du produit 1. Onduleur Écran LCD Bouton Marche/Arrêt revolt – www.re-volt.fr... -
Seite 25: Face Arrière
2. Face arrière Prise de terre (sortie) Fusible Câble d'alimentation 3. Écran Tension d'entrée Tension de sortie Utilisation sur secteur Niveau de la batterie revolt – www.re-volt.fr... -
Seite 26: Mise En Marche
éteignez l’onduleur jusqu’à ce que l’alimentation externe revienne à la normale. NOTE : L'onduleur dispose d'une batterie interne dont l'énergie ne peut pas être coupée par l'utilisateur. La sortie peut être alimentée même lorsque l'onduleur n'est pas connecté au réseau électrique. revolt – www.re-volt.fr... -
Seite 27: Utilisation
Si la tension de sortie chute à la valeur minimale, l'onduleur s'éteint automatiquement. Si les bips continuent de retentir, cela veut dire que l'onduleur est défectueux ou en mode Protégé. Le cas échéant, éteignez l’onduleur. Réduisez la charge puis redémarrez l’onduleur. revolt – www.re-volt.fr... -
Seite 28: Dépannage
Diminuez la charge. Le temps de sauvegarde La batterie n'est pas Chargez la batterie est inférieur à la capacité complètement chargée. pendant plus de 12 heures. nominale L'unité de chargement est Adressez-vous au service en panne. après-vente. revolt – www.re-volt.fr... -
Seite 29: Caractéristiques Techniques
Classe de protection I : câble relié à la Protection terre Protection contre Surtension, court-circuit, déchargement Fonctionnement 0 à 40°C Température ambiante Stockage -5 à 45°C Humidité relative pour fonctionnement et 0 à 95 % stockage Dimensions 32 x 14 x9 cm Poids 4,7 kg revolt – www.re-volt.fr... -
Seite 30: Zx7857
Classe de protection terre Protection contre Surtension, court-circuit, déchargement Fonctionnement 0 à 40°C Température ambiante Stockage -5 à 45°C Humidité relative pour fonctionnement et 0 à 95 % stockage Dimensions 36,5 x 16,5 x 14 cm Poids 9,2 kg revolt – www.re-volt.fr... - Seite 31 – www.re-volt.fr...
