revolt HSG-100 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Powerstation. Dank ihr
versorgen Sie Ihre Elektro-Kleingeräte auch unterwegs mit
Strom.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Powerstation optimal einsetzen können.
Lieferumfang
•
Powerstation & Solarkonverter
•
230-V-Netzteil
•
Adapterkabel DC5521 auf MC4-kompatibel
•
LED-Leuchte
•
Bedienungsanleitung
Technische Daten
Powerstation & Solarkonverter
Akku-Typ LiFePO4
Kapazität 12 V 10.000 mAh 111 Wh
Ladezeit Ca. 5 Stunden
Ladezyklen, nach denen der
Akku noch 80 % seiner 6.000
Anfangs-Kapazität besitzt
BMS Ja
DC5521 12 V DC 5 A max.
Input +/--Polklemmen 12 V DC 10 A max.
13 – 20 V DC 5 A max. 50 W
Solar
USB-A 5 V DC 2 A
USB-C 5 V DC 2 A
230 V AC 50 Hz max. 80 W
Output AC
(Spitzenlast ca. 100 W)
DC5521 12 V DC 5 A max.
+/--Polklemmen 12 V DC 10 A max.
Gesamt-Ladeleistung bei
Verwendung aller / mehrerer 14,6 V, 2 A max.
Anschlüsse
Sinuswelle modifiziert
LED-Display Ja
0 – 40 °C
Betriebstemperatur
-15 – 45 °C
Lagertemperatur
Überladung, Über-Entladung,
Schutz vor
Kurzschluss
Kabel LED-Leuchte Ca. 260 cm
Maße 152 x 100 x 99 mm
Gewicht 792 g
Kundenservice:
DE: +49 (0)7631-360-350 | CH: +41 (0)800-55-4000 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
230-V-Powerstation & Solarkonverter HSG-100
LiFePO4, 111 Wh, 10 Ah, 80 W, USB-A, USB-C
Netzteil
Modellkennung JRY024A1262000EU
100 – 240 V AC
Eingangsspannung
Eingangswechselstrom-
50/60 Hz
frequenz
Eingangsstrom 0,6 A
Ausgangsspannung 12,6 V DC
Ausgangsstrom 2,0 A
Ausgangsleistung 25,2 W
Durchschnittliche Effizienz
87,06 %
im Betrieb
Effizienz bei geringer Last
84,91 %
(10%)
Leistungsaufnahme bei
0,07 W
Nulllast
Schutzklasse II: Schutz durch
Schutzklasse doppelte oder verstärkte
Isolierung
Nur innen verwenden
Polarität

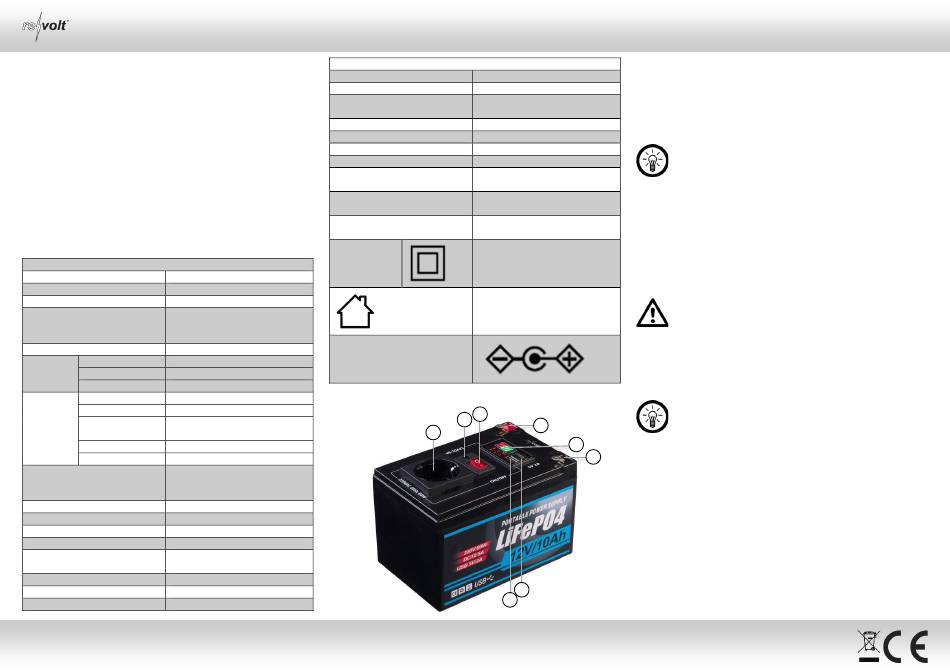

Produktdetails
3
2
1
8
Bedienungsanleitung – Seite 1
1. 230-V-Steckdose
2. DC5521-Anschluss
3. Ein/Aus-AC-Schalter
4. Plus-Pol
Inbetriebnahme
1. Akku aufladen
HINWEIS:
Laden Sie vor dem ersten Gebrauch den Akku
vollständig auf.
Sie können den integrierten Akku per DC5521-Anschluss
(Netzteil oder Solar per mitgeliefertem Adapterkabel) sowie per
Polklemmen aufladen. Schließen Sie dazu eine geeignete
Stromquelle an den entsprechenden Anschluss an.
Haben Sie den Ein/Aus-AC-Schalter auf die Position „I" gestellt,
zeigt das LED-Display Ladestand sowie die Spannung an.
Laden Sie per Netzteil, leuchtet die LED am Netzteil grün.
Verwendung
ACHTUNG!
Am 230V AC Ausgang des Gerätes dürfen nur
Geräte mit maximal 80 W Leistungsaufnahme
betrieben werden.
An den 230 V Ausgang darf maximal ein Gerät
angeschlossen werden, bei Anschluss von zwei
oder mehr Geräten besteht die Gefahr eines
elektrischen Schlages!
HINWEIS:
Der Solar Konverter liefert Wechselstrom und
4
Spannung und es können damit gängige Elektrogeräte,
welche der max. Ausgangsleistung des
5
Solargenerators entsprechen, betrieben werden.
6
Elektrische Verbraucher mit sensibler Elektronik (z.B.
elektronische Messgeräte, elektronisch gesteuerte
Ladestationen, Leuchtstofflampen, Elektrowerkzeuge
mit Drehzahlregelung oder anpassbarer
Geschwindigkeitskontrolle, Digitaluhren mit Radios,
Nähmaschinen mit Drehzahlreglung) können nicht mit
einer modifizierten Sinusspannung betrieben werden,
da diese Form der Spannung vom Verlauf her nicht
ausreichend konstant ist. Wenn Sie einen Verbraucher
das erste Mal am Solar Konverter mit modifizierter
Sinusspannung anschließen, achten Sie auf die
7
Temperaturentwicklung und/oder ungewöhnliche
© REV1 – 07.04.2025 – CR//RM
ZX-3850-675
5. LED-Display
6. Minus-Pol
7. USB-C-Buchse
8. USB-A-Buchse
