PowerBox Systems PowerBox Champion RRS Bedienungsanleitung
Moderne stromversorgung die alle elektronische komponenten enthält, wie sie für moderne empfänger, servos und modelle erforderlich sind
Inhaltszusammenfassung für PowerBox Systems PowerBox Champion RRS

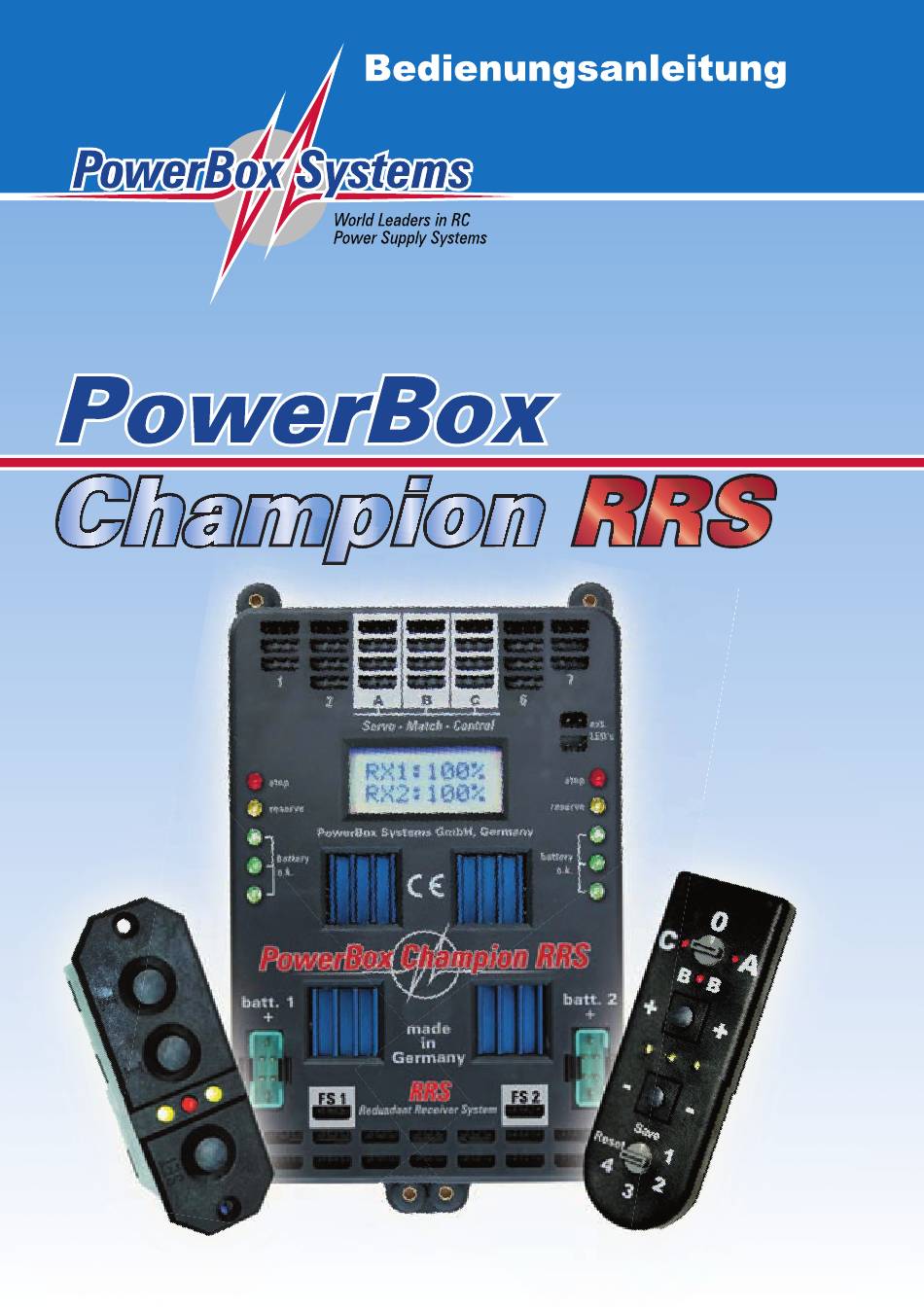

- Seite 1 Bedienungsanleitung Powgrßox Systems World Leaders in RC PowerSupplySvstems PowerBox Champbn Servo • Match Cootrol RX2: GmbH. batt. batt. made Germany...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für die Akkuweiche PowerBox Champion aus unserem Sortiment entschieden haben. Wir wünschen Ihnen mit der PowerBox Champion viel Freude und Erfolg! 1. Produktbeschreibung Die PowerBox Champion RRS ist eine moderne Stromversorgung alle elektronische Komponenten...
- Seite 3 2. Bedienelemente: Folgende Darstellung zeigt die wichtigsten Bedienelemente: 3 Matchkanäle Ausgänge zu den Servos Anschluß für externe LEDs LC- Display LEDs zur Spannungsanzeige Akku Anschlüsse Eingänge für Failsave Erkennung Eingänge vom Empfänger kommend Taste für Aktivierung und Akkutyp-EinstelIung LEDs für Einschaltstatus LED für Aktivierung und Akkutyp Einstellung Schalttaste...
- Seite 4 3. Erste Schritte und Bedienung a) Anschließen Stecken Sie zuerst alle Servos auf den gewünschten Kanal. Die Zuordnung bleibt dabei Ihnen überlassen Zum Beispiel Eingang 4 entspricht Ausgang 4. ACHTUNG: Schließen Sie ungematchte Servos noch nicht an: Einstellhinweise f) beachten! Die Empfänger schließen Sie mit den 16 mitgelieferten Patch-Kabeln an.
-
Seite 5: Der Schaltzustand Der Weiche Wird Bei Jeder Änderung
b) Ein- und Ausschaltvorgang Der Ein- bzw. Ausschaltvorgang ist sehr einfach und verhindert effektiv versehentliche Schaltvorgänge. Dabei gehen Sie wie folgt vor: Drücken Sie die SET-Taste auf dem SensorSchaIter halten diesen gedrückt mittlere leuchtet. Jetzt drücken nacheinander beiden Tasten Damit Weiche eingeschaltet. - Seite 6 < 1 Sekunde. e) RRS Funktion und Einstellungen - Stecken Sie Ihre Empfänger an die PowerBox Champion RRS an Welche Kanäle Sie für die vorgesehenen Funktionen in Ihrem Modell auswählen ist Ihnen überlassen Lediglich die Fail-Safe Funktion im Sender muss auf einen Kanal programmiert werden, wenn PCM Oder 2,4GHz Empfänger benutzt werden...
- Seite 7 - Nachdem die beiden Empfänger mit Hilfe der mitgelieferten Patch- kabeln eine Verbindung zum RRS-ModuI haben, der Sender einge- schaltet ist, werden Sie im Display vor den beiden Zahlen „1" und „2" je einen kleinen Pfeil sehen. Ein Pfeil ist schwarz hinterlegt, der andere ist leer Der Empfänger mit dem schwarzen Pfeil liefert zum aktuellen Zeitpunkt den Empfang.
- Seite 8 f) Servo-Matching Der Vorgang für das Servo-Matching ist sehr einfach und besonders Benutzer freundlich gestaltet. Das Einstell Board ist das gleiche wie beim Vorgängermodell, der PowerBox Champion, die seit 2003 gebaut wurde. Hier der Ablauf: Wichtig: Beginn Einstellung müssen Weiche Knüppel-EndstelIungen und Mittenstellungen Ihres Fernsteuersenders...
- Seite 9 - Initialisierung abspeichern indem Sie den Servowahlschalter auf „SAVE" stellen und die + Taste drücken. Die rote LED erlischt. - Der Initialisierungs- Vorgang muss nur einmalig vorgenommen werden. Auch wenn Sie zu einem späteren Zeitpunkt die Einstel- lungen korrigieren wollen müssen Sie nicht neu initialisieren. Nun kann mit der eigentlichen Einstellung der Servos...
- Seite 10 - Um auf Werkseinstellungen zurückzukehren, wählen Sie den betref- fenden Kanal, stellen den Servowahlschalter auf „RESET" und drücken beideTasten + und - gleichzeitig. Damit ist die Initialisierung und die Einstellung zurückgesetzt. g) Einstellen der Servo Spannungsversorgung Falls Sie Hochspannungs Servos (8,4V) verwenden wollen, haben Sie mit der PowerBox Champion RRS die Möglichkeit ihre Servos mit...
- Seite 11 4. Technische Daten Betriebsspannung: 4,0 Volt bis Volt Stromversorgung: 2 x 2 zelliger LiPO Akku 7,4 Volt 2 x NiCd bzw. NiMH Akkus mit 5 Zellen, 2 x 2 zelliger LiFePo Akku (A123) eingeschalteter Zustand ca. 75 mA Stromaufnahme: ausgeschalteter Zustand ca.
- Seite 12 ooc3 -26-...
- Seite 13 5. Lieferumfang - Powerbox Champion - Sensorschalter, 40 cm Anschlußkabel - 16 Patchkabel, 0,25 mm2 - 2 Extern LED's mit Halterung - 4 Gummitüllen und Messinghülsen, fertig vormontiert - 4 Befestigungsschrauben - Bedienungsanleitung in deutsch und englisch 6. Garantiebestimmungen Wir legen besonderen Wert auf einen hohen Qualitätsstand. Deshalb ist die PowerBox Systems GmbH zur Zeit als einziger RC-Elektronik...
- Seite 14 PowerBox Systems World Leaders in RC Power SupplySystems PowerBox•Systems GmbH zertifiziert nach DIN EN •SO 9001 :2000 Ludwig-Auer-Strasse D-86609 Donauwörth Germany Tel' +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
