Inhaltszusammenfassung für AE FSN

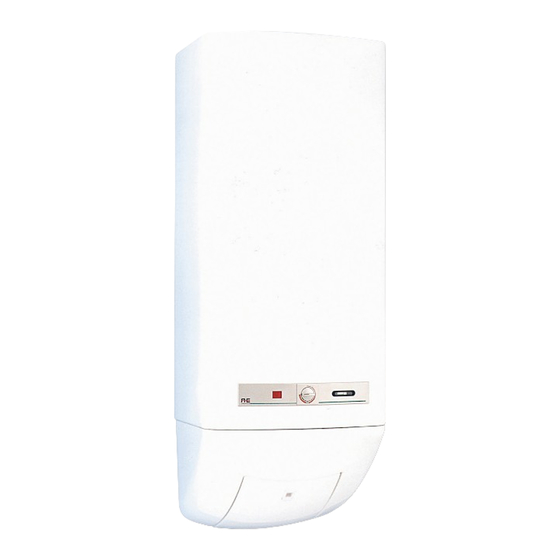

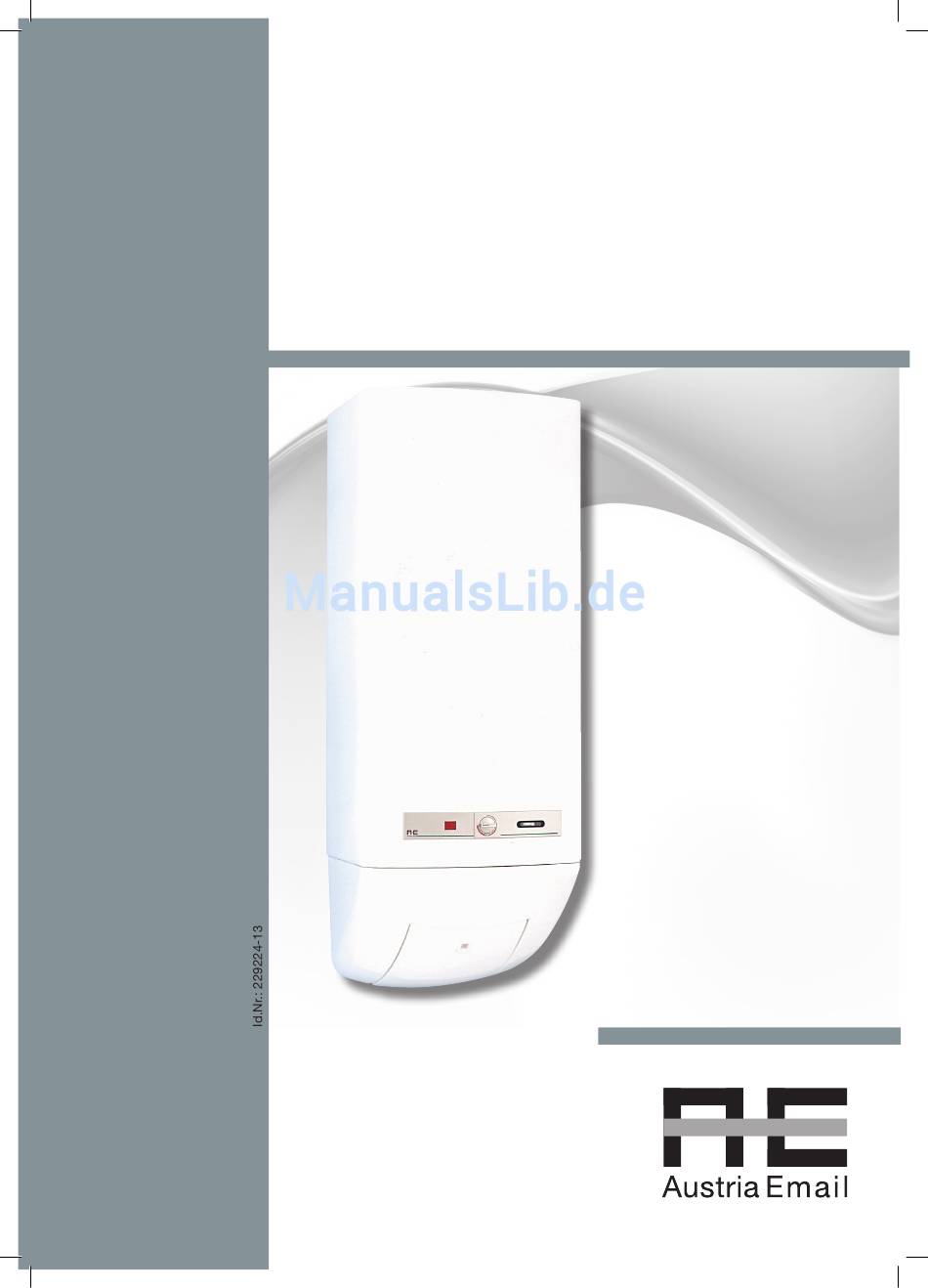

- Seite 1 Bedienungs- und Montageanleitung Fernwärmespeicher FSN, FSN-E Abb. FSN-E Bitte um Weitergabe an den Benutzer!
- Seite 2 FSN, FSN-E Id. Nr.: 229224-13 SEHR GEEHRTER KUNDE! Sie haben sich für die Warmwasserbereitung mit einem Fernwärmespeicher aus unserem Hause entschie- den. Wir danken für Ihr Vertrauen. Sie erhalten ein formschönes Gerät, das nach dem letzten Stand der Technik gebaut wurde und den geltenden Vorschriften entspricht.
-
Seite 3: Inhaltsverzeichnis
Anschlussbedingungen ..................13 Fernwärmeseitiger Anschluss ................14 Montage der Zubehörteile und Kunststoffunterteile .......... 15 Brauchwasserseitiger Anschluss (Druckfest) ............. 16 Elektrischer Anschluss FSN, FSN-E ..............17 Allgemeine Hinweise ....................17 Elektrisches Anschlussschema ..................18 Erste Inbetriebnahme ..................19 Außerbetriebsetzung, Entleerung ............... 19 Kontrolle, Wartung, Pflege ................... -
Seite 4: Sicherheitshinweise
FSN, FSN-E Id. Nr.: 229224-13 SICHERHEITSHINWEISE Allgemein • Dieser Speicher kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtig werden oder bezüglich des sicheren Gebrauchs des Speichers unterwie- sen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 5: Beschreibung
Die Fernwärmespeicher sind Speicher, die über das Fernwärmenetz aufgeheizt werden. Die dafür erfor- derliche Vorlauftemperatur sollte mindestens 60 °C betragen. Für nicht ganzjährig betriebene Fernwärme- netze besteht die Möglichkeit einer elektrischen Beheizung bei der Typenreihe FSN-E. Das Gerät zeichnet sich durch folgende Merkmale aus: •... -
Seite 6: Aufheizzeiten
Die Aufheizzeit und die maximale Aufnahmeleistung bei Fernwärmeversorgung können aus den folgenden Diagrammen entnommen werden: Aufheizzeit* FSN, FSN-E Vorlauftemperatur in °C Max. Aufnahmeleistung* FSN, FSN-E Vorlauftemperatur in °C *bei einem primären Volumenstrom von 300l/h Nach der Aufheizung wird der Heizkreislauf sofort wieder geschlossen, so dass keine weiteren Verluste entstehen, wie sie normalerweise durch Kriechströme bei einer Regelung nur über die Rücklauftempera-... -
Seite 7: Warmwasserbedarf
Gemessen wird dieses Verhalten in einem Zeitraum von 24 Stunden bei 65 °C Speicherwassertemperatur, gezählt wird der Energieaufwand in kWh, der notwendig ist, um über diesen Zeitraum die Wassertempe- ratur konstant zu halten. Type FSN 110 FSN 140 Bereitschaftsenergieverbrauch kWh/24Std. 0,77... -
Seite 8: Bedienung
FSN, FSN-E Id. Nr.: 229224-13 BEDIENUNG Alle für den Betrieb der Fernwärmespeicher FSN und FSN-E notwendigen Bedienungs einrichtungen (Ein- stellknopf des Temperaturreglers) und Überwachungselemente (Betriebsleuchte u. Thermometer) sind in einem Bedienungspaneel an der Vorderwand des Gerätes zusammengefasst. Beim FSN entfällt der Temperaturregler und die Betriebsleuchte. -
Seite 9: Einstellbereichseinengung Fsn-E
EINSTELLBEREICHSEINENGUNG FSN-E Um ein unbeabsichtigtes Verbrühen mit zu heißem Was- ser auszuschließen, kann der Einstellbereich des Tem- peraturreglers auf max. 65 °C eingeengt werden. Das Gerät ist elektrisch allpolig vom Netz zu trennen. Ein- stellknopf auf Stellung „Pos “ bringen. Nach Öffnen des Anschluss raumes ist der in einer Bohrung der Bedie- nungspaneelrückwand be find liche Anschlagbolzen her-... - Seite 10 FSN, FSN-E Id. Nr.: 229224-13 d) Bei der Montage sind die Geräte-Maßskizzen und eventuell beigepackte Hinweisschilder zu beachten. e) Achtung: Für eine belastungstechnische und festigkeitsmäßige Auslegung der Geräte-Montagefläche bzw. für die Auswahl des Montageortes ist das Gewicht des Warmwasserbereiters einschließlich des Gewichtes der Wasserfüllung (des Nenninhalts) zu berücksichtigen.
-
Seite 11: Maßskizze
MASSSKIZZE... -
Seite 12: Sonderaufhängungen
FSN, FSN-E Id. Nr.: 229224-13 SONDERAUFHÄNGUNGEN Dünnwandaufhängung Deckenaufhängung... -
Seite 13: Anschlussbedingungen
ANSCHLUSSBEDINGUNGEN 1 Warmwasserspeicher 6 Rückflussverhinderer 2 Wärmetauscher 7 Schmutzfänger 3 Rücklaufventil 8 Entleerungsventil 4 Zonenventil 9 Elektroheizung 5 Sicherheitsventil 10 Entlüftung • Maximaler Betriebsdruck heizungsseitig: 6 bar • Maximale Vorlauftemperatur heizungsseitig: 95 °C • Maximaler Betriebsdruck brauchwasserseitig: 6 bar • Mittlere Brauchwassertemperatur: 60 °C •... -
Seite 14: Fernwärmeseitiger Anschluss
Fernwärmespeicher nicht erforderlich, sie darf jedoch 1,2 bar nicht überschreiten. Um funktionsstörende Einschwemmungen zu vermeiden ist im Fernwärmevorlauf ein Schmutzfänger in Strömungsrichtung zu installieren. RADIATOR Der Anschluss des Fernwärmespeichers sollte auf jeden Fall vor dem ersten Heizkörper erfol- gen. Anschlussschiene für FSN, FSN-E... -
Seite 15: Montage Der Zubehörteile Und Kunststoffunterteile
MONTAGE DER ZUBEHÖRTEILE UND KUNSTSTOFFUNTERTEILE... -
Seite 16: Brauchwasserseitiger Anschluss (Druckfest)
FSN, FSN-E Id. Nr.: 229224-13 BRAUCHWASSERSEITIGER ANSCHLUSS (DRUCKFEST) Bei Verwendung von ungeeigneten oder nicht funktionsfähigen Speicheranschlussarmaturen sowie Über- schreitung des angegebenen Betriebsdruckes wird jede Garantie für unsere Warmwasserbereiter abge- lehnt. Alle Speicher und Boiler, die auf ihrem Leistungsschild die Bezeichnung „max. Betriebsdruck 6 bar“ oder „max. -
Seite 17: Elektrischer Anschluss Fsn, Fsn-E
Wasser. Durch das Absperrventil kann der Speicher wasserseitig und somit auch druckmäßig vom Kalt- wasserleitungsnetz getrennt und im Bedarfsfall durch das Entleerungs ventil entleert werden. ELEKTRISCHER ANSCHLUSS FSN, FSN-E Allgemeine Hinweise a) Der elektrische Anschluss ist grundsätzlich nach dem im Anschlussraum des Speichers eingeklebten... -
Seite 18: Elektrisches Anschlussschema
FSN, FSN-E Id. Nr.: 229224-13 Elektrisches Anschlussschema L, N, PE ..Versorgungsnetz Anschlussspannung 230V~ / 50Hz FSN-E... -
Seite 19: Erste Inbetriebnahme
ERSTE INBETRIEBNAHME Vor der elektrischen Einschaltung muss der Speicher mit Wasser gefüllt sein. Während des Aufheizvorganges muss das im Innenkessel entstehende Dehnwasser bei druckfestem An- schluss aus dem Sicherheitsventil und bei drucklosem Anschluss aus der Überlaufmischbatterie tropfen. Achtung: Der erste Aufheizvorgang ist von einem konzessionierten Fachmann durchzuführen und zu über- wachen. -
Seite 20: Funktionsstörungen
FSN, FSN-E Id. Nr.: 229224-13 b) Bei stark kalkhaltigem Wasser ist die Entfernung des sich im Speicherinnenkessel bildenden Kessel- steines sowie des frei abgelagerten Kalkes nach ein bis zwei Betriebsjahren durch einen Fachmann erforderlich. Die Reinigung erfolgt durch die Flanschöffnung - Heizflansch ausbauen, Speicher reinigen, bei der Montage des Heizflansches ist unbedingt eine neue Dichtung zu verwenden. -
Seite 21: Garantie, Gewährleistung Und Produkthaftung
GARANTIE, GEWÄHRLEISTUNG UND PRODUKTHAFTUNG Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. Voraussetzung für die Erbringung von Garantieleistungen durch den Produzenten (im folgenden Prod. genannt) ist die Vorlage der bezahlten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch genommen wird, wobei die Identität des Gerätes hinsichtlich Type und Fabrikationsnummer aus der Rechnung hervorgehen muss und vom Anspruchswerber vorzuweisen ist. - Seite 22 FSN, FSN-E Id. Nr.: 229224-13 Bei Fremdeingriffen ohne unseren ausdrücklichen Auftrag, auch wenn diese durch einen konzessionierten Instal- lateur erfolgen, erlischt jeder Gewährleistungsanspruch. Die Übernahme der Kosten für durch Dritte durchgeführte Reparaturen setzt voraus, dass der Prod. zur Mängelbehebung aufgefordert wurde und ihrer Verpflichtung zu Aus- tausch oder Reparatur nicht oder nicht in angemessener Frist nachgekommen ist.
- Seite 24 Austria Email AG Austriastraße 6 A-8720 Knittelfeld Telefon: (03512) 700-0 Fax: (03512) 700-239 Internet: www.austria-email.at E-Mail: office@austria-email.at Austria Email in Ihrer Nähe? Für Adressen und Telefonnummern unserer Niederlassungen besuchen Sie unsere Homepage www.austria-email.at Druckfehler und Änderungen aller Art vorbehalten. Nachdruck verboten. Id.Nr.: 229224-13...
