esotec Ribolla 45 Bedienungsanleitung Seite 2

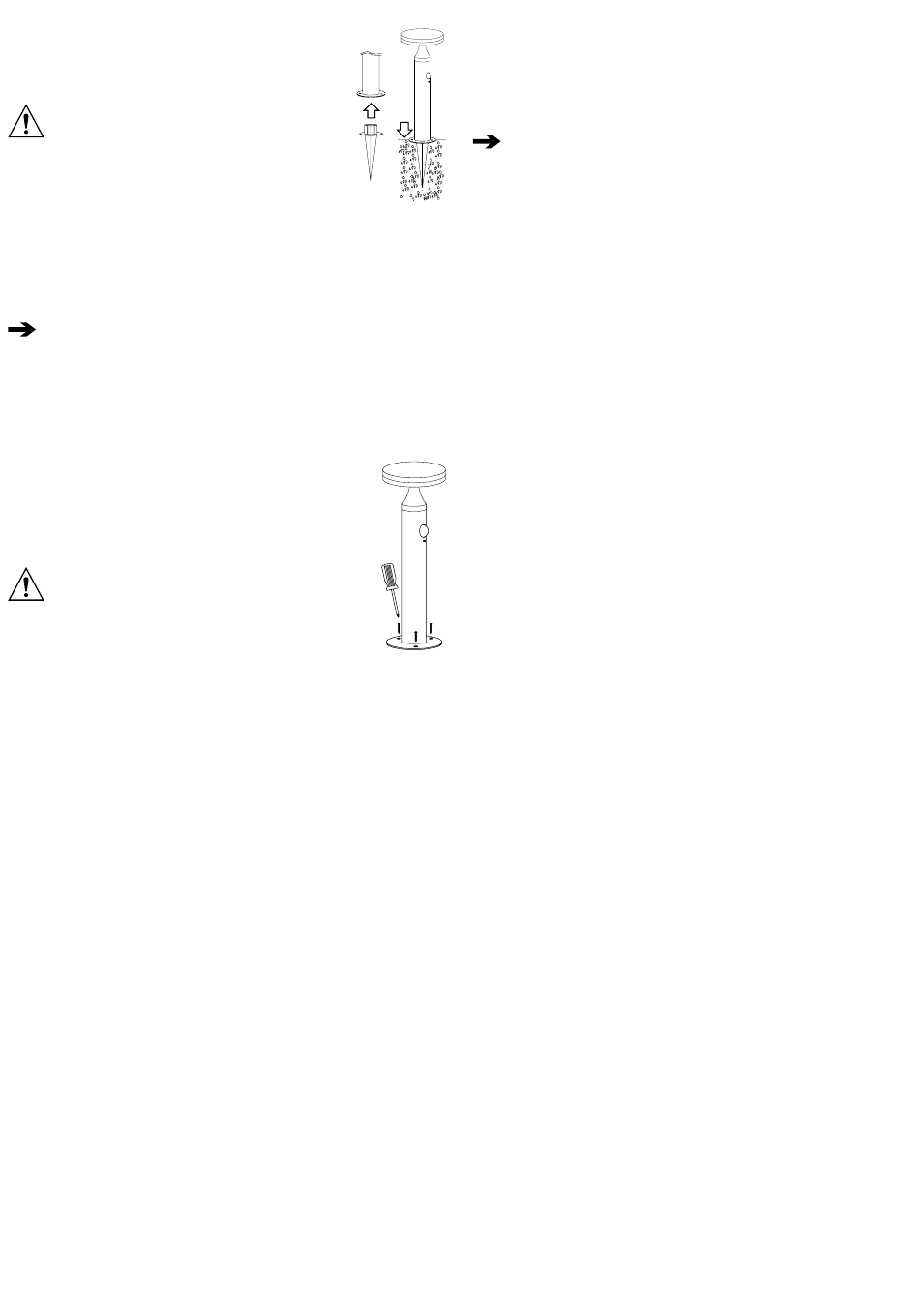

c) Aufstellung über Erdspieß
Stecken Sie den Erdspieß bis zum Anschlag unten in das Standrohr der
Solarleuchte ein.
Anschließend stecken Sie die Solarleuchte mit dem Erdspieß vorsichtig
in den Boden.
Wählen Sie keinen steinigen/harten Untergrund aus. Ideal ist
das weiche Erdreich z.B. eines Gartenbeets.
Verwenden Sie kein Werkzeug, um die Solarleuchte/den Erd-
spieß in den Boden einzuschlagen, dabei kommt es zu Be-
schädigungen.
Drücken Sie den Erdspieß (bzw. die Solarleuchte) nur mit der
Hand in den Boden, wenden Sie keine Gewalt an!
Ein paar große Kieselsteine, die Sie um das Standrohr platzieren, können der Solarleuchte
zusätzlichen Halt geben.
d) Boden-Befestigung
Wählen Sie als Montageort eine stabile, waagrechte Fläche, beachten Sie außerdem Kapitel
6. a).
Sie können die Solarleuchte auch z.B. auf einer schweren Terrassenplatte befesti-
gen, die dann an der gewünschten Stelle platziert wird.
Wir empfehlen, vor der Montage eine Funktionsprüfung in Zusammenhang mit dem
PIR-Sensor durchzuführen, ob dieser die LEDs der Leuchte korrekt aktiviert, wenn
Sie z.B. auf dem Weg neben der Solarleuchte vorbeigehen.
Wenn Sie diese Funktionsprüfung am Tag machen wollen, ist das Solarmodul kom-
plett abzudecken, so dass kein Licht darauf scheint. Andernfalls werden die LEDs
nicht aktiviert.
Markieren Sie die Positionen für die Befestigungslöcher auf der Montagefläche
(z.B. Betonboden) durch die Öffnungen an der Unterseite der Solarleuchte.
Denken Sie dabei an die Orientierung der Solarleuchte, damit der PIR-Sensor
korrekt auslösen kann.
Verwenden Sie abhängig vom Montageort geeignetes Montagematerial (Dü-
bel/Schrauben).
Vorsicht!
Achten Sie beim Bohren bzw. Festschrauben unbedingt darauf,
dass Sie keine Kabel oder Leitungen beschädigen! Es besteht Le-
bensgefahr durch einen elektrischen Schlag!
7. Funktionen des Tasters
a) Allgemein
Der Bedientaster der Solarleuchte befindet sich direkt unterhalb des runden PIR-Sensors. Mit
dem Taster kann die Betriebsart gewählt bzw. die Solarleuchte ausgeschaltet werden.
Zum Wechsel des Betriebsmodus ist der Taster jeweils 1x kurz zu drücken. Die LEDs zeigen
daraufhin den jeweils aktivierten Modus an:
Modus A: LED leuchten sehr hell
Modus B: LEDs leuchten mit mittlerer Helligkeit
Modus C: LEDs leuchten mit niedriger Helligkeit
Modus D: LEDs leuchten nicht, LED-Leuchte ist ausgeschaltet
b) Beschreibung der Modi
- Modus A: Kein Licht bei Dunkelheit + sehr helles Dauerlicht (600 lm) bei PIR-Aktivie-
rung
Die LEDs leuchten bei Dunkelheit nicht. Erkennt jedoch der PIR-Sensor eine Wärmeverän-
derung im Erfassungsbereich, so leuchten die LEDs mit 600 lm (volle Helligkeit). Nachdem
der PIR-Sensor für etwa 15 Sekunden keine Wärmeveränderung mehr erkannt hat, werden
die LEDs ausgeschaltet.
Dieser Modus ist für die Wintermonate zu empfehlen, da die Solarleuchte mittels dem PIR
nur dann aktiviert wird, wenn auch eine Wärmeveränderung erkannt wird (und somit der
Akku geschont wird, da es kein Dauerlicht gibt).
- Modus B: Dauerlicht (20 lm) bei Dunkelheit + helles Licht (400 lm) bei PIR-Aktivierung
Die LEDs leuchten nach Einbruch der Nacht immer mit 20 lm. Erkennt der PIR-Sensor eine
Wärmeveränderung im Erfassungsbereich, so leuchten die LEDs mit 400 lm. Nachdem der
PIR-Sensor für etwa 15 Sekunden keine Wärmeveränderung mehr erkannt hat, leuchten die
LEDs wieder mit 20 lm.
- Modus C: Dauerlicht (20 lm)
Die LEDs leuchten nach Einbruch der Nacht dauerhaft mit 20 lm, der PIR-Sensor ist abge-
schaltet. Bei Tagesanbruch oder entladenem Akku werden die LEDs automatisch ausge-
schaltet.
- Modus D: Solarleuchte ausgeschaltet
Wird die Solarleuchte nicht benötigt, können Sie sie hiermit deaktivieren. Weder der PIR-
Sensor noch die LEDs sind aktiv.
8. Betrieb
Bei der ersten Inbetriebnahme ist der Akku noch nicht voll geladen, so dass die LEDs nach
Einbruch der Dunkelheit nicht lange leuchten (bzw. überhaupt nicht). Warten Sie deshalb einen
Sonnentag ab.
Die Leuchtdauer ist abhängig von der Intensität und Dauer der Sonneneinstrahlung am Tag,
damit der Akku voll geladen werden kann. In den Wintermonaten ist generell mit einer kürzeren
Leuchtdauer zu rechnen, ebenso bei Regenwetter.
Denken Sie im Winter daran, Schnee von der Solarzelle auf der Oberseite der So-
larleuchte zu entfernen.
9. Außerbetriebnahme/Aufbewahrung
Wenn Sie das Produkt längere Zeit nicht betreiben wollen (z.B. bei Lagerung), so schalten Sie
die Solarleuchte aus. Bewahren Sie das Produkt an einem trockenen und frostfreien Raum auf,
der für Kinder unzugänglich ist.
10. Hilfe zur Störungsbeseitigung
Beim Betätigen des Tasters auf der Solarleuchte passiert nichts:
- Scheint zu viel Licht auf das Solarmodul, ist keine Funktionskontrolle möglich. Um Dunkel-
heit zu simulieren, decken Sie deshalb das Solarmodul auf der Oberseite der Solarleuchte
vollständig ab (z.B. mit einem Stück dicken, lichtundurchlässigen Karton).
- Der Akku ist leer (z.B. nach der Erstinbetriebnahme) und muss erst aufgeladen werden.
Warten Sie einen Sonnentag ab.
Die Solarleuchte schaltet sich bei Dunkelheit nicht ein:
- Das Licht einer Außen- oder Straßenleuchte scheint auf das Solarmodul der Solarleuchte.
Dieses simuliert Tageslicht und verhindert das Einschalten der LEDs der Solarleuchte. Plat-
zieren Sie die Leuchte an einem anderen, dunkleren Ort.
- Der Akku ist leer (z.B. nach der Erstinbetriebnahme) und muss erst aufgeladen werden.
Warten Sie einen Sonnentag ab.
- Falls sich im Winter Schnee auf dem Solarmodul befindet, so entfernen Sie diesen.
- Der Modus A ist aktiviert. Die LEDs leuchten erst dann auf, wenn der PIR-Sensor eine Wär-
meveränderung im Erfassungsbereich erkannt hat.
- Die Solarleuchte ist ausgeschaltet. Wählen Sie mit dem Taster den Modus A, B oder C.
Die Solarleuchte leuchtet bei Dunkelheit nur kurze Zeit:
- Der Akku ist nicht ausreichend aufgeladen (z.B. nach einem Regentag ohne Sonne). Die
Leuchtdauer ist abhängig von der Intensität und Dauer der Sonneneinstrahlung am Tag, da-
mit der Akku voll geladen werden kann. In den Wintermonaten ist generell mit einer kürzeren
Leuchtdauer zu rechnen, ebenso bei Regenwetter.
- Die Kapazität des Akkus hat stark abgenommen (z.B. nach mehreren Jahren Betrieb). Tau-
schen Sie den Akku gegen einen neuen aus, siehe Kapitel 11. c).
- Kontrollieren Sie das Solarmodul auf Verschmutzungen und reinigen Sie es.
Die LEDs der Solarleuchte leuchten bei Dunkelheit dauernd:
- Wenn der Modus C ausgewählt ist, ist dies normal (Standardhelligkeit 20 lm).
- In Modus A oder B löst der PIR-Sensor dauernd aus, z.B. wenn im Erfassungsbereich immer
wieder eine Wärmeveränderung erkannt wird.
Der PIR-Sensor löst nicht aus bzw. er löst zu oft aus:
- Der PIR-Sensor reagiert auf eine Wärmeveränderung im Erfassungsbereich. Dicke Kleidung
im Winter kann also verhindern, dass ein Mensch vor der kalten Umgebung erkannt wird.
- Bei ungünstiger Ausrichtung des PIR-Sensors können vorbeifahrende Fahrzeuge oder an-
dere warme Gegenstände/Maschinen im Erfassungsbereich zu einer zu häufigen Auslösung
führen.
- Der Erfassungsbereich lässt sich einschränken, indem Sie an der halbkugelförmigen Streu-
scheibe des PIR-Sensors eine undurchsichtige Abdeckung anbringen (z.B. ein Stück Iso-
lierband).
