Druckeinstellung:
Die Einstellung des Schweißdrucks erfolgt über das im
Pedalgestänge eingebaute Spannschloß.
Nach Lösen der Kontermutter kann das Spannschloß ver-
dreht werden, so daß sich das Pedal hebt oder senkt.
Grundeinstellung:
5 - 10 mm Längung der Federn im Betätigungsgestänge bei
vollständig durchgetretenem Pedal.
Um die aufzuwendende Kraft beim Verschweißen so gering
wie möglich zu halten, sollte die kleinstmögliche Druckein-
stellung über Versuche ermittelt werden.
Nach erfolgter Einstellung Kontermutter anziehen.
Schweißzeit
Bezüglich der Schweißzeit geht man von folgenden Richt-
werten aus:
bei PE, je nach Folienstärke zwischen 0,5 und 2 Sek.
bei PP, je nach Folienstärke zwischen 2 und 4 Sek.
Diese Angaben sind jeweils durch einige Probeschweißun-
gen zu überprüfen und ggf. zu korrigieren.
Wartung
Vor der Durchführung von Wartungsarbeiten
Netzstecker ziehen.
Reparaturarbeiten nur mit original ZEVA
Ersatzteilen und von Fachpersonal durchführen las-
sen.
Nach der Reparatur das Gerät nach dem gültigen
Sicherheitsbestimmungen überprüfen.
Sollte der Teflonstreifen zwischen oberer und unterer
Schweißbacke abgenutzt sein, so kann er durch Verschie-
ben der Messingmuffen, auf denen er gehalten wird, in eine
andere Stellung gebracht werden.
Bei völliger Abnutzung ist er rechtzeitig zu ersetzen.
Der Kunstkautschuk auf der unteren Schweißbacke unter-
liegt einem gewissen Verschleiß.
Er muß ausgewechselt werden, wenn seine Oberfläche
beginnt rauh oder hart zu werden.
12.04 ZEVATRON Löttechnik GmbH
Ersatzteile
Bezeichnung
Artikelnr.
FLT-F25
Teflonstreifen
0840707103
Halterolle für
0709002100
Teflonband
Achse für
0940722905
Teflonhalterung
Silikonprofil
0768000300
Heizleiste mit
0900105000
Einfachnase
Heizleiste mit
0900105016
Doppelnase
Heizelement
0800000146
Anschlußleitung
0751003100
mit Stecker
Temperaturregler
0735010700
Reglerknopf
0749824049
Glimmlampe weiß
0746080308
Glimmlampe grün
0746080408

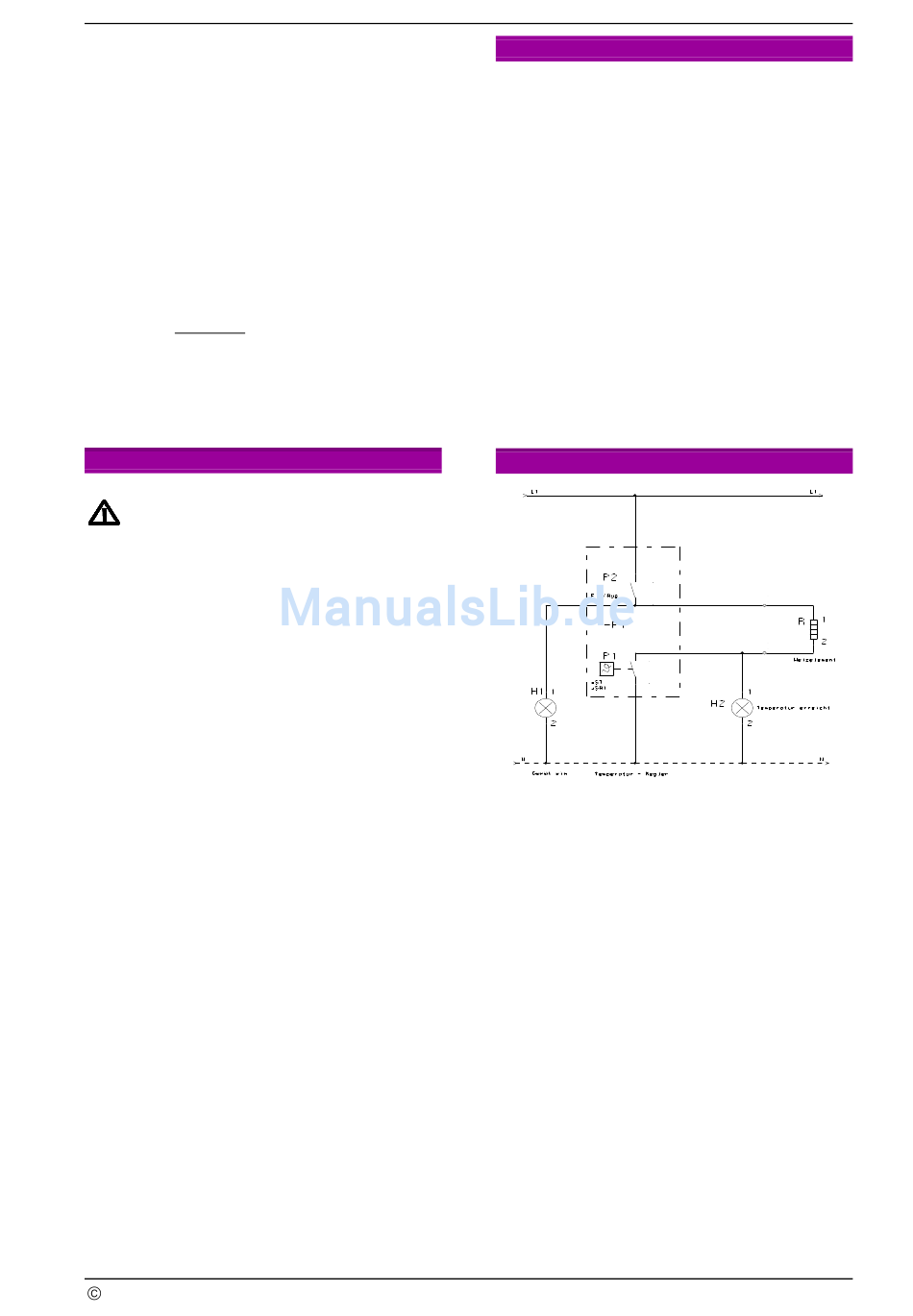

Schaltbild
BA-FLT2F
Artikelnr.
Artikelnr.
FLT-F35
FLT-F45
0840707102
0840707101
0709002100
0709002100
0940722904
0940722903
0768000300
0768000300
0900105001
0900105003
0900105017
0900105018
0830033701
0830057002
0751003100
0751003100
0735010700
0735010700
0749824049
0749824049
0746080308
0746080308
0746080408
0746080408
Seite 4/4
