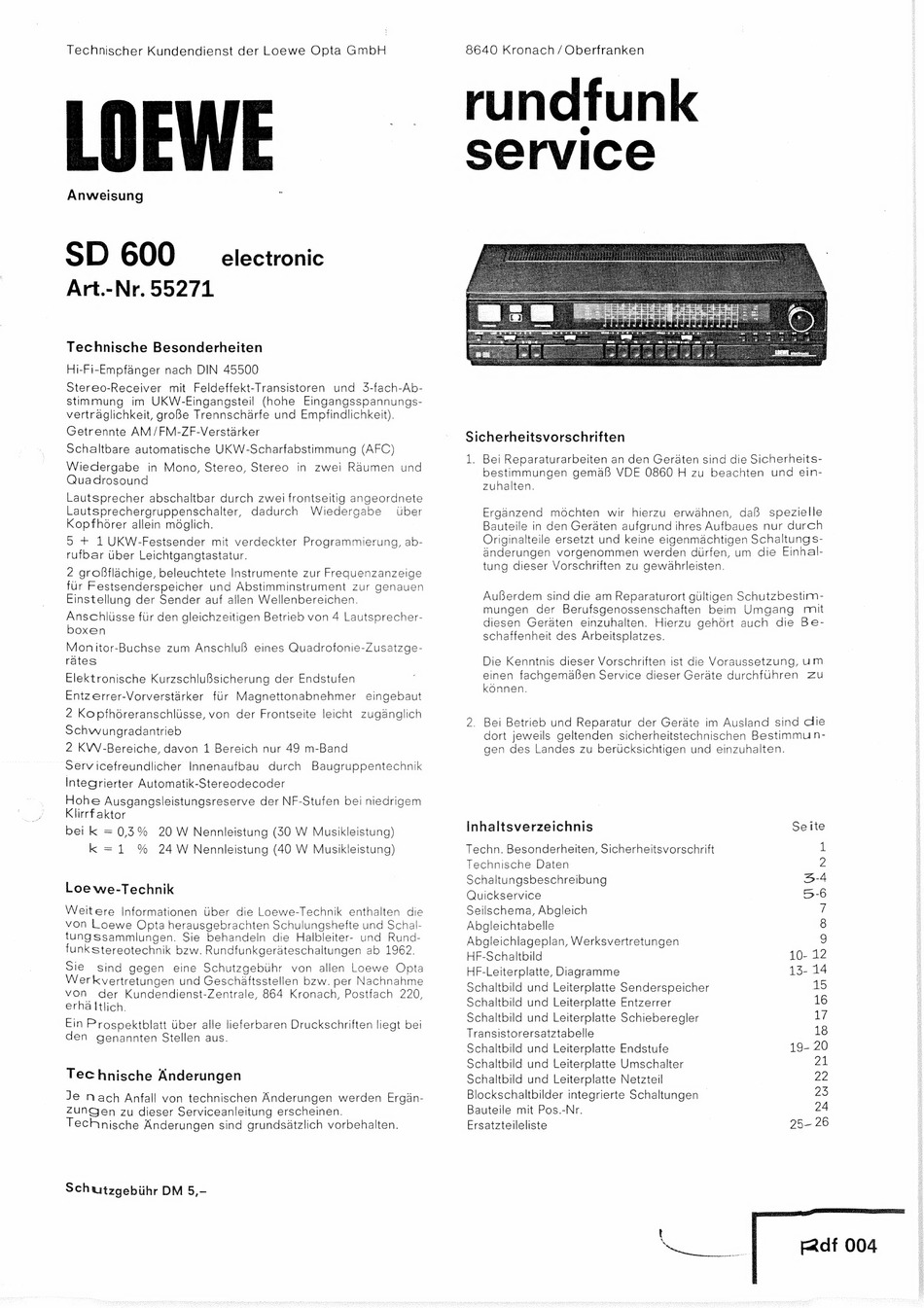

Loewe SD 600 Anweisung

Technischer Kundendienst der Loewe Opta GmbH
Anweisung
SD 600
Art.-Nr, 55271
electronic
Technische Besonderheiten
Hi-Fi-Empfanger nach DIN 45500
Stereo-Receiver mit Feldeffekt-Transistoren und 3-fach-Ab-
stimmung im UKW-Eingangsteil (hohe Eingangsspannungs-
vertraglichkeit, grobe Trennscharfe und Empfindlichkeit).
Getrennte AM/FM-ZF-Verstarker
Schaltbare automatische UKW-Scharfabstimmung (AFC)
Wiedergabe in Mono, Stereo, Stereo in zwei Raumen und
Quadrosound
Lautsprecher abschaltbar durch zwei frontseitig angeordnete
Lautsprechergruppenschalter, dadurch Wiedergabe Uber
Kopfhorer allein mdglich.
o + 1 UKW-Festsender mit verdeckter Programmierung, ab-
rufbar uber Leichtgangtastatur.
2 grokflachige, beleuchtete Instrumente zur Frequenzanzeige
fur Festsenderspeicher und Abstimminstrument zur genauen
Einstellung der Sender auf allen Wellenbereichen.
Anschlusse fiir den gleichzeitigen Betrieb von 4 Lautsprecher-
boxen
Monitor-Buchse zum AnschluB eines Quadrofonie-Zusatzge-
rates
Elektronische KurzschluBsicherung der Endstufen
Entzerrer-Vorverstarker fur Magnettonabnehmer eingebaut
2 KopfthGdreranschluisse, von der Frontseite leicht zuganglich
Schwungradantrieb
2 KVV-Bereiche, davon 1 Bereich nur 49 m-Band
Servicefreundlicher innenaufbau durch Baugruppentechnik
Integrierter Automatik-Stereodecoder
Hohe Ausgangsleistungsreserve der NF-Stufen bei niedrigem
Klirrf aktor
bei k =0,3% 20 W Nennieistung (30 W Musikleistung)
K=1 % 24W Nennleistung (40 W Musikleistung)
Loe we-Technik
Weitere Informationen Uber die Loewe-Technik enthalten die
von Loewe Opta herausgebrachten Schulungshefte und Schal-
tungssammlungen. Sie behandeln die Halbleiter- und Rund-
funkstereotechnik bzw. Rundfunkgerateschaltungen ab 1962.
Sie sind gegen eine Schutzgebuhr von allen Loewe Opta
Werkvertretungen und Geschaftsstellen bzw. per Nachnahme
von der Kundendienst-Zentrale, 864 Kronach, Postfach 220,
erha Itlich.
Ein Prospektblatt Uber alle lieferbaren Druckschriften liegt bei
den genannten Stellen aus.
Technische Anderungen
Je Nach Anfall von technischen Anderungen werden Ergan-
ZUNGen zu dieser Serviceanleitung erscheinen.
Technische Anderungen sind grundsatzlich vorbehalten.
Schutzgebiihr DM 5,-
8640 Kronach/ Oberfranken
rundfunk
service
Sicherheitsvorschriften
1. Bei Reparaturarbeiten an den Geraten sind die Sicherheits-
bestimmungen gemaB VDE 0860 H zu beachten und ein-
zuhalten.
Erganzend mochten wir hierzu erwahnen, dab spezielle
Bauteile in den Geraten aufgrund ihres Aufbaues nur durch
Originalteile ersetzt und keine eigenmachtigen Schaltungs-
anderungen vorgenommen werden durfen, um die Einhal-
tung dieser Vorschriften zu gewahrleisten.
AuBerdem sind die am Reparaturort gultigen Schutzbestim-
mungen der Berufsgenossenschaften beim Umgang mit
diesen Geraten einzuhalten. Hierzu gehort auch die Be-
schaffenheit des Arbeitsplatzes.
Die Kenntnis dieser Vorschriften ist die Voraussetzung, um
einen fachgemaBen Service dieser Gerate durchfuhren Zu
konnen.
2. Bei Betrieb und Reparatur der Gerate im Ausland sind Clie
dort jeweils geltenden sicherheitstechnischen Bestimmun-
gen des Landes zu berucksichtigen und einzuhalten.
Inhaltsverzeichnis Seite
Techn. Besonderheiten, Sicherheitsvorschrift 1
Technische Daten 2
Schaltungsbeschreibung 3-4
Quickservice 5-6
Seilschema, Abgleich 7
Abgleichtabelle 8
Abgleichlageplan, Werksvertretungen g
HF-Schaltbild 10- 12
HF-Leiterplatte, Diagramme 13- 14
Schaltbild und Leiterplatte Senderspeicher 15
Schaltbild und Leiterplatte Entzerrer 16
Schaltbild und Leiterplatte Schieberegler 1/
Transistorersatztabelle 18
Schaltbild und Leiterplatte Endstufe 19- 20
Schaltbild und Leiterplatte Umschalter 21
Schaltbild und Leiterplatte Netzteil 22
Blockschaltbilder integrierte Schaltungen — 23
Bauteile mit Pos.-Nr. 24
Ersatzteileliste 25-26
