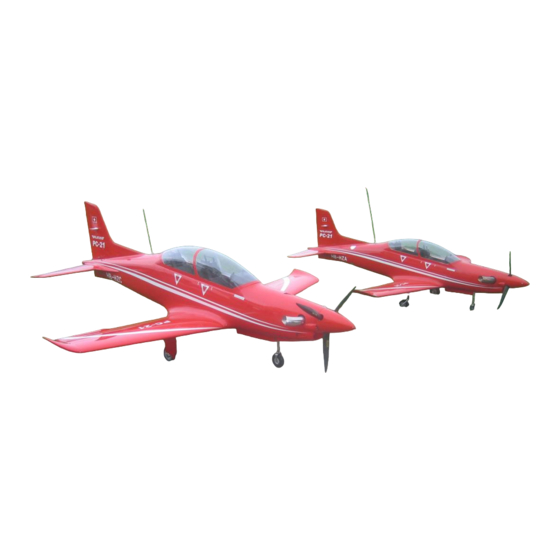

Bauanleitung PC-21
1 Technische Daten
Massstab
Länge
Flügelspannweite
Gewicht
Antrieb
Gesteuerte Funktionen
www.jetarrows.com
Bauanleitung
PC-21
1 : 4.8
2.38m
1.85m
Ab 12kg
Turboprop
JetCat SPT 5
Querruder
Höhenruder
Seitenruder
Landeklappen
Turbine
Bugrad
Fahrwerk
Bremsen
1/21
1:3.7
2.98 m
2.38 m
Ab 19kg
Version 0.2/ 14.12.2006
www.ht-modellbau.ch
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für jetarrows PC-21
-
Seite 1: Technische Daten
Bauanleitung PC-21 1/21 Version 0.2/ 14.12.2006 Bauanleitung PC-21 1 Technische Daten Massstab 1 : 4.8 1:3.7 Länge 2.38m 2.98 m Flügelspannweite 1.85m 2.38 m Gewicht Ab 12kg Ab 19kg Antrieb Turboprop JetCat SPT 5 Gesteuerte Funktionen Querruder Höhenruder Seitenruder Landeklappen... -
Seite 2: Inhaltsverzeichnis
Seitenruderscharnier....................... 13 Seitenruderanlenkung..................... 13 Flügel............................15 Querruder ........................15 Querruder ........................... 15 Landeklappen ......................... 16 Cockpit und Kabinenrahmen....................17 Cockpitbefestigung ......................19 Kabinenhaube und Rahmen ................... 20 Ausschläge und Schwerpunkt ....................21 PC-21 (1:3.7 / gross) ..................... 21 www.jetarrows.com www.ht-modellbau.ch... -
Seite 3: Bausatzinhalt
Bauanleitung PC-21 3/21 Version 0.2/ 14.12.2006 2 Bausatzinhalt: Rumpf GFK/CFK Turbinenhaube GFK Spantensatz Flügel Winglets GFK Steckungsrohr - Set Höhenruder (GFK oder Styro Balsa) Seitenruder GFK Kabinenrahmen GFK Kabinenhaube klar Cockpit aus ABS komplett mit Sperrholzfrästeilen. GFK Spinner Beschläge Set www.jetarrows.com... -
Seite 4: Empfohlenes Zubehör
Bauanleitung PC-21 4/21 Version 0.2/ 14.12.2006 3 Empfohlenes Zubehör Funktion Zubehör Quer-/ Seiten-/ Höhenruder 5 x Futaba F-9206 Bugfahrwerkservo Futaba F-9202 Fahrwerk HT-Modellbau (Jet-1A) Antrieb Turboprop JetCat SPT 5 www.jetarrows.com www.ht-modellbau.ch... -
Seite 5: Rumpf
Bauanleitung PC-21 5/21 Version 0.2/ 14.12.2006 4 Rumpf Alle GFK Teile haben Rückstände von Trennmittel und müssen gereinigt werden. Wenn nötig Trennnaht nacharbeiten. 4.1 Spanten Bugfahrwerkaufnahme gemäss Bild aus dem Spantensatz zusammenkleben. Bild 1 zeigt den Bugfahrwerksschacht Bugfahrwerkdeckel mit der Trennscheibe der Kontur nach ausschneiden. - Seite 6 Bauanleitung PC-21 6/21 Version 0.2/ 14.12.2006 Bild 3 zeigt den eingesetzten vorderen Turbinenhalterung Spannt Bild 4 zeigt den eingesetzten hinteren Turbinenhalterung Spannt www.jetarrows.com www.ht-modellbau.ch...
-
Seite 7: Steckungsrohr
Bauanleitung PC-21 7/21 Version 0.2/ 14.12.2006 4.2 Steckungsrohr Flügelstreckungsrohr mit Trennmittel einstreichen. Führungsrohr im Rumpf an der passenden Position einlegen und den Flügel mit dem Flügelstreckungsrohr montieren. Danach das Führungsrohr mit Gewebe einharzen. Bild 5 zeigt das Steckungsrohr www.jetarrows.com www.ht-modellbau.ch... -
Seite 8: Turbinenmontage
Bauanleitung PC-21 8/21 Version 0.2/ 14.12.2006 4.3 Turbinenmontage Zuerst die Löcher für die beiden Abgasrohre ausschneiden (mit Turbine Position festlegen). Decke mit Thermoschutzmatte auslegen. Bild 6 Eingebaute Turbine Bild 7 zeigt den Turbinendeckel von der Seite Bild 8 zeigt das Abgasrohr... -
Seite 9: Turbinendeckel
Bauanleitung PC-21 9/21 Version 0.2/ 14.12.2006 4.4 Turbinendeckel Zuerst die beiden Bolzen B mit Trennmittel behandeln und zusammen mit dem Bowdenzug einharzen. Dies ergibt die Befestigung des Deckels. Bild 9 zeigt den Turbinendeckel Danach die ∅3 mm Löcher für den Bolzen A im Rumpf bohren. -
Seite 10: Höhenruder
Bauanleitung PC-21 10/21 Version 0.2/ 14.12.2006 5 Höhenruder In das Querruder eine senkrechte Nut ausfeilen (bis in die Tiefe von ca. 5 mm) für die Stiftscharniere gemäß der Abbildung. Diese Nut hat in das Querruder so einzugreifen, dass die Scharnierachse mit der Drehachse des Querruders übereinstimmt. - Seite 11 Bauanleitung PC-21 11/21 Version 0.2/ 14.12.2006 Nach dem Einbau des Servos unter Einsatz von Gummitüllen (Servobestandteil) Servoabdeckung der Kontur nach ausschneiden. Der Abdeckungsteil für das Gestänge wie im Bild etwas länger lassen. Danach die Löcher für die Befestigung bohren und die Abdeckung mit Schrauben 2,5x12 montieren.
-
Seite 12: Höhenrudermontage
Bauanleitung PC-21 12/21 Version 0.2/ 14.12.2006 5.2 Höhenrudermontage Das Höhenruder wird mit dem Alu Steckungsrohr und mit dem beiden CFK Dübeln montiert. Zuerst die Beiden Dübel auf einer Seite anspitzen. Danach das Höhenruder zwecks Kontrolle montieren. Wenn alles passt die beiden Dübel mit Harzgemisch in die Höhenruder einkleben. -
Seite 13: Seitenruder
Bauanleitung PC-21 13/21 Version 0.2/ 14.12.2006 6 Seitenruder 6.1 Seitenruderscharnier Im Seitenruder für die Scharniere 3 Schlitze ausfräsen. Hinweis Vor dem Kleben schmieren Sie das Gelenk des Stiftscharniers mit Vaseline, Öl u.ä. Zum Einkleben die Scharniere am Seitenruder befestigen. Dazu den Stahldraht ganz einschieben. - Seite 14 Bauanleitung PC-21 14/21 Version 0.2/ 14.12.2006 Steckungsrohr vorne mit Holzdübel von oben einschieben und durch den Rumpf bohren Von unten mit einer Kunststoffschraube befestigen. Das Rohr entweder im Seitenleitwerk verschrauben oder beim Servoschacht verschrauben. Steckungsrohr Holzdübel Kunststoffschraube Bild 19 zeigt die Seitenruderbefestigung www.jetarrows.com...
-
Seite 15: Flügel
Bauanleitung PC-21 15/21 Version 0.2/ 14.12.2006 7 Flügel 7.1 Querruder Querruder In das Querruder eine senkrechte Nut ausfeilen (bis in die Tiefe von ca. 5 mm) für die Stiftscharniere gemäß der Abbildung. Diese Nut hat in das Querruder so einzugreifen, dass die Scharnierachse mit der Drehachse des Querruders übereinstimmt. -
Seite 16: Landeklappen
Bauanleitung PC-21 16/21 Version 0.2/ 14.12.2006 7.2 Landeklappen Für die Landeklappenscharniere sind die Ausfräsungen am Flügel bereits gemacht. An den beiden Landeklappen müssen dies noch wie im Bild ausgefräst werden. Bild 21 zeigt das Landeklappenscharnier mit dem Servo Das Servo wird wie beim Höhenruder in mit Hilfe der Holz Servohalter montiert. -
Seite 17: Cockpit Und Kabinenrahmen
Bauanleitung PC-21 17/21 Version 0.2/ 14.12.2006 8 Cockpit und Kabinenrahmen Die beiden Cockpitwannen ausschneiden, zusammenkleben und mit den beiden Sperrholzteilen verstärken. Bild 24 zeigt das Cockpit Bild 25 zeigt den Cockpitboden Sitze und Instrumentenpilze gemäss den Abbildungen zusammenkleben. Bild 26 zeigt den Sitz Bild 27 zeigt das Instrumentenbrett www.jetarrows.com... - Seite 18 Bauanleitung PC-21 18/21 Version 0.2/ 14.12.2006 Mit Spraydose dunkelgrau oder schwarz bespritzen. Sitz einkleben. Bild 28 zeigen das gespritzte Cockpit www.jetarrows.com www.ht-modellbau.ch...
-
Seite 19: Cockpitbefestigung
Bauanleitung PC-21 19/21 Version 0.2/ 14.12.2006 8.1 Cockpitbefestigung Zur Befestigung des Cockpits wird im hinteren Teil des Ausschnittes ein Sperrholzbrett in der Höhe von 185mm eingeklebt. Das Cockpit danach am besten mit Klettverschluss am Brett und vorne befestigen. 185 mm... -
Seite 20: Kabinenhaube Und Rahmen
Bauanleitung PC-21 20/21 Version 0.2/ 14.12.2006 8.2 Kabinenhaube und Rahmen Kabinenhaubenrahmen der Kontur aus mit der Trennscheibe ausschneiden. Klarsichthaube ausschneiden und mit der Kabinenrahmen verkleben. Kabinenrahmen Befestigung Bild 30 zeigen die Kabinenbefestigung www.jetarrows.com www.ht-modellbau.ch... -
Seite 21: Ausschläge Und Schwerpunkt
Bauanleitung PC-21 21/21 Version 0.2/ 14.12.2006 9 Ausschläge und Schwerpunkt 9.1 PC-21 (1:3.7 / gross) Querruder +20, -15 mm (am Flügel aussen gemessen) ± 25 mm Höhenruder ± 40 mm Seitenruder Landeklappen Pos 1 15 mm (gemessen beim Rumpf) Pos 2 65 mm Expo ca.
