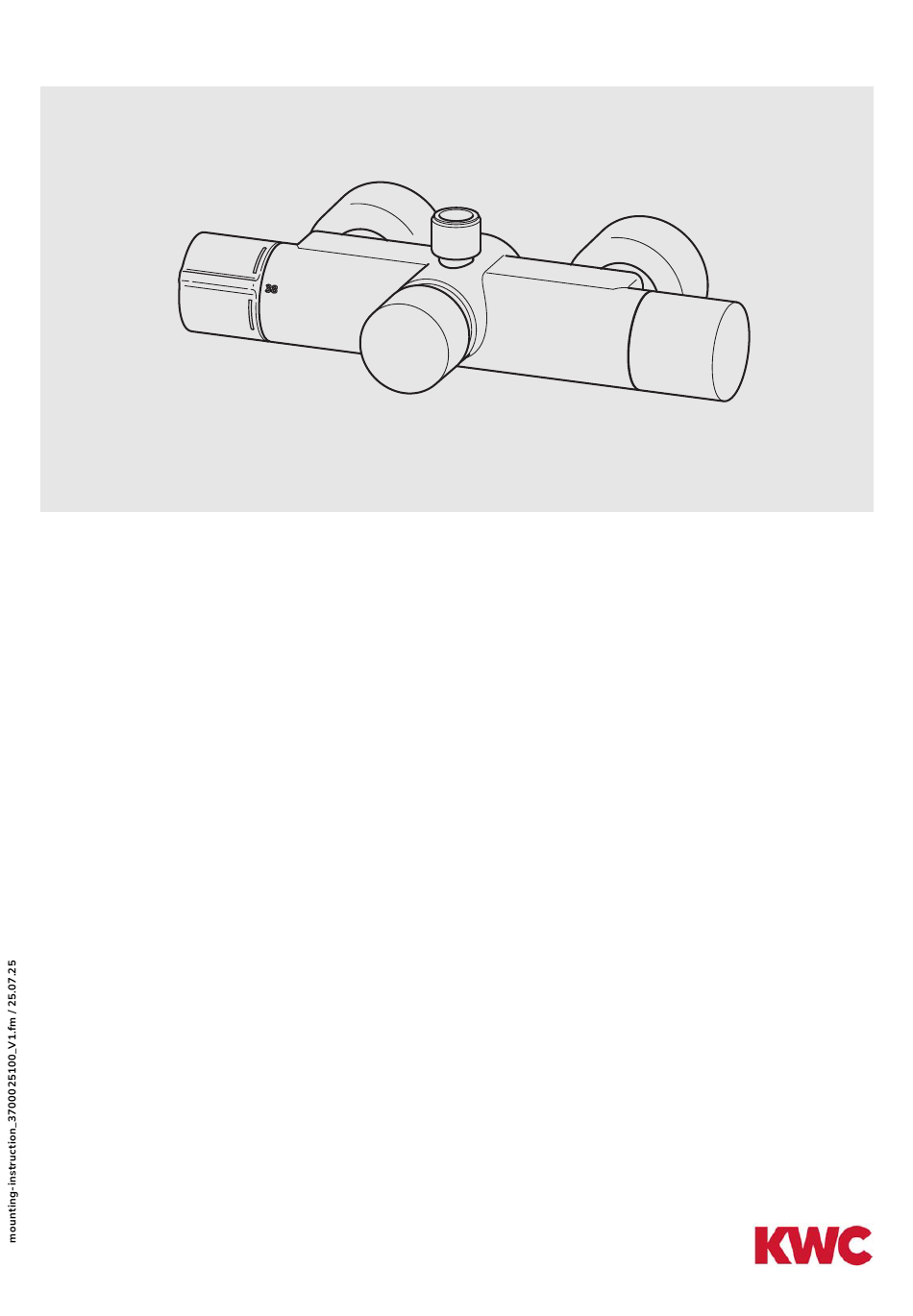

KWC F5ST2109 Montage- Und Betriebsanleitung
Selbstschluss-thermostatarmatur
Inhaltsverzeichnis
Quicklinks
F5
F5ST2109
3600008422
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
Selbstschluss-Thermostatarmatur
Self-closing thermostatic mixer
Mitigeur thermostatique à fermeture
Grifo de termostato con cierre
Miscelatore termostatico
Zelfsluitende thermostaatmengkraan
Samozam. bateria termostatyczna
Självstängande termostatblandare
Itsesulkeutuva termostaattihana
automatique
automático
Inhaltsverzeichnis
Verwandte Anleitungen für KWC F5ST2109
Inhaltszusammenfassung für KWC F5ST2109
- Seite 1 F5ST2109 3600008422 Montage- und Betriebsanleitung Selbstschluss-Thermostatarmatur Installation and operating instructions Self-closing thermostatic mixer Notice de montage et de mise en service Mitigeur thermostatique à fermeture automatique Instrucciones de montaje y servicio Grifo de termostato con cierre automático Istruzioni per il montaggio e l'uso...
- Seite 2 - 2 -...
- Seite 3 - 3 -...
- Seite 4 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► Set the scald protection after assembly has ► Nach erfolgter Montage den been completed. Verbrühungsschutz einstellen. ► The fitting must be operated only with ►...
- Seite 5 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po przeprowadzeniu montażu ustawić installation! zabezpieczenie przed poparzeniem! ► Ställ in skållningsskyddet efter ► Armatury należy używać wyłącznie z installationen! oryginalnymi sitkami i zaworami zwrotnymi! ►...
- Seite 6 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte! ► Régler le dispositif de protection contre les ► Po úspěšné montáži nastavte ochranu proti brûlures après le montage! opaření! ►...
-
Seite 7: Asennus- Ja Käyttöohje
Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► Tras finalizar el montaje, ajustar la ► Kun asennus on tehty, säädä protección contra escaldaduras. palovammasuoja! ►... - Seite 8 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки! ► A montaggio avvenuto impostare la ► После произведенного монтажа protezione dalle scottature! настроить...
- Seite 9 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Voor installatie buisleidingen spoelen! ► Na de montage de beveiliging tegen verbranding door te heet weter instellen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
- Seite 10 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 17 mm 30 mm 4 mm 132 - 168 34 - 40 - 10 -...
- Seite 11 a) Not included in scope of delivery a) nicht Lieferumfang a) poza zakresem dostawy a) ngår ej i leveransen a) non compris dans la livraison a) Není součástí dodávky a) no forma parte del volúmen de a) ei kuulu toimitukseen suministro a) Non compreso nella fornitura a) He входит...
- Seite 12 - 12 -...
- Seite 13 – > 43 °C - 13 -...
-
Seite 14: Funktion
Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento - 14 -... -
Seite 15: Thermische Desinfektion
Thermische Desinfektion EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 4 mm - 15 -... - Seite 16 > 70 °C > 70 °C 5 min 5-35 s 5-35 s - 16 -...
- Seite 17 < 43 °C > 43 °C - 17 -...
-
Seite 18: Fließzeit Einstellen
Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 2 mm 2,5 mm - 18 -... - Seite 19 5-35 s - 19 -...
-
Seite 20: Hygienespülung Einstellen
Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania higie- FI Hygieniahuuhtelun säätäminen d'hygiène nicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►... - Seite 21 1 - 255 h 1 - 255 s - 21 -...
-
Seite 22: Verbrühungsschutz Einstellen
Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка... - Seite 23 2,5 mm - 23 -...
- Seite 24 < 43 °C > 43 °C 1 Nm - 24 -...
-
Seite 25: Wartung
Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione CM-HU - 25 -... -
Seite 26: Armatur Demontieren
Armatur demontieren EN Remove fitting NL Armatuur demonteren CS Demontáž armatury FR Démontage de la robinetterie PL Zdemontować armaturę FI Hanan irrottaminen ES Desmontar la grifería SV Demontera armaturen RU Демонтаж арматуры IT Smontaggio dell'apparecchio 30 mm 4 mm - 26 -... - Seite 27 - 27 -...
-
Seite 28: Armatur Montieren
Armatur montieren EN Install fitting NL Armatuur monteren CS Montáž armatury FR Montage de la robinetterie PL Zamontować armaturę FI Hanan asentaminen ES Montar la grifería SV Montera armaturen RU Монтаж арматуры IT Montaggio dell'apparecchio 30 mm 4 mm - 28 -... -
Seite 29: Siebe Wechseln
10. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri - 29 -... -
Seite 30: Thermostatkartusche Wechseln
11. Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica Warning... - Seite 31 2,5 mm 4 mm – - 31 -...
- Seite 32 - 32 -...
- Seite 33 – > 43 °C - 33 -...
-
Seite 34: Selbstschluss-Kartusche Wechseln
12. Selbstschluss-Kartusche wechseln EN Replace self-closing cartridge Wymienić wkład samozamykający FR Remplacement de la cartouche mélangeuse à SV Byta självstängande patron fermeture automatique CS Výměna kartuše vodovodní baterie ES Cambio de cartucho con cierre automático Itsesulkeutuvan panoksen vaihtaminen Sostituzione della cartuccia a chiusura automatica RU Замена... - Seite 35 - 35 -...
- Seite 36 - 36 -...
- Seite 37 – 5-35 s - 37 -...
-
Seite 38: Batteriewechsel
13. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiany baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie 2,5 mm - 38 -... - Seite 39 6 V DC - 39 -...
- Seite 40 - 40 -...
-
Seite 41: Sensor Wechseln (Cm-Hu)
14. Sensor wechseln (CM-HU) EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore – CM-HU – - 41 -... -
Seite 42: Magnetventilkartusche Wechseln
15. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена... -
Seite 43: Rückflussverhinderer Wechseln
16. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 12 mm... -
Seite 44: Ersatzteile
17. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 10... 2030048356 ASSX9002 5 ..2030046777 11 ... 2030056855 ASXX9003 ASSX9005 1.. - Seite 45 18. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori Noti 1 ..2030021283 SHAC0008 2 ..2000103757 AQUA757 3 ..2030041522 ACSX2002 4 ..X=150 mm: 2030050434 ACXX2005 X=500 mm: 2030050435...
- Seite 46 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 46 -...
- Seite 47 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 47 -...
